Скрытая проводка в частном доме и квартире своими руками

скрытая проводка своими руками

Красивый дизайн и безопасность проживания людей диктуют необходимость прятать все электрические магистрали внутри стен или других строительных конструкций.

Однако этот процесс связан с ухудшением условий работы электрооборудования, проводов и кабелей, ограничением доступа к ним электриков.

Чтобы исключить ошибки монтажа и обеспечить безопасность бытовых электроприборов мы подобрали советы домашнему мастеру: как своими руками проложить скрытую проводку в квартире или частном доме, выполненном из разных строительных материалов.

Для улучшения наглядности они подкрепляются картинками, схемами и видеороликом.

Планируя ремонт квартиры ее владелец должен предварительно оценить стоимость будущих работ и материалов. Но, при этом важно обеспечить надежность эксплуатации электропроводки. Иначе все старания по созданию уникального дизайна могут быть напрасными из-за возникновения неисправностей или аварийных ситуаций.


План-схема прокладки магистралей

Безопасный монтаж электропроводки немыслим без четкого предварительного планирования с оформлением рабочей схемы.

Домашний мастер может создать план на бумаге с помощью карандаша и обыкновенной линейки или рулетки, облегчающей точное измерение расстояний. Но для его надежной работы необходимы знания электрической схемы и навыки опытного электрика.

Если же их недостаточно, то можно обратиться за помощью к специалистам, используя компьютерную программу «Электрик 7.8» для выполнения технических расчетов. Она специально создана для облегчения подобной работы, поставляется на бесплатной основе, выполняет сложные расчеты схемы за счет продуманных алгоритмов и введенных данных.

Наглядно оформить схему прокладки цепей освещения как и магистралей силовой розеточной группы можно в офисной программе Visio. Эти вопросы уже раскрыты отдельными статьями.


Требования к электропроводке

Закрытые внутри строительных конструкций токоведущие жилы кабеля под действием тока нагреваются больше, чем на открытом воздухе: нарушен баланс между приходом и отводом тепла в окружающую среду. За счет этого их защитная изоляция подвержена более интенсивному старению и быстрому разрушению.

Для исключения перегрева изоляции закрытой проводки:

  1. увеличивают проводимость металла токопроводящей жилы, подбирая его по меньшему электрическому сопротивлению;
  2. повышают площадь поперечного сечения.

Материал жил

В наших жилых домах встречается два вида проводки:

  1. алюминиевая;
  2. медная.

Алюминиевый кабель дешевле в производстве и легче по весу. Его массово использовали в схеме проводки раньше, когда бытовые приборы потребляли невысокие мощности.

В современных квартирах с большим энергопотреблением монтаж новых алюминиевых проводов запрещен правилами и нормативами. А внутри старых зданий они просто потихоньку дорабатывают свой ресурс.

старая проводка
Объясняется это повышенными свойствами пластичности мягкого алюминия, который легко деформируется при монтаже от сильного сжатия винтовыми соединениями и температурными нагрузками.

Клеммники с винтами изготавливают из стальных сплавов, коэффициент линейного расширения которых отличается от алюминия. При одинаковом нагреве сталь расширяется больше и дополнительно деформирует мягкую жилу провода, сжимая ее.

Монтаж алюминиевого провода винтовым зажимом
Во время охлаждения стальные детали возвращаются в первоначальное состояние, а алюминий, подвергнувшийся дополнительному сжатию, ослабляет электрический контакт. Образующаяся оксидная пленка на его поверхности ухудшает его переходное сопротивление. В результате нарушается проводимость и создаётся повышенный нагрев.

Пластические свойства жил из алюминия

Качество и техническое состояние алюминиевой проводки необходимо намного чаще контролировать, чем медной. Иначе высока вероятность постепенного повреждения ее изоляции, приводящая к искрениям и возникновению пожара.

Основные характеристики изоляции

Производители защищают провода и кабели одним или несколькими слоями изоляции, которая, как и все технические изделия, может подвергаться разрушениям при неправильном хранении, монтаже, эксплуатации и иметь различные характеристики.

По стойкости к огню изоляцию для бытовой электропроводки разделяют на:

  1. обычную, подверженную горению;
  2. не поддерживающую горения, маркируемую индексами «нг»;
  3. с пониженным выделением газов при высоком нагреве, обозначаемую латинскими буквами «LS».

Горение кабеля в электрическом шитке

Чем выше стойкость изоляции кабеля к разрушению от нагрева и возгорания, тем он дороже. Кабель с маркировкой изоляции КВВГ нг-LS обладает лучшими противопожарными свойствами.

Проверка кабеля на горючесть

Опасные марки проводов

Провода ППВ, АППВ, ПУНП

Специально для монтажа бытового электрооборудования и подобных целей по государственным стандартам выпускаются провода марки ППВ из меди и АППВ — алюминия с однослойной изоляцией.

С переходом части производственных мощностей в частные руки отдельные предприятия перешли на изготовление провода новой марки ПУНП. Для его производства разработаны специальные технические условия прямо на заводе. Они допускают ухудшенные эксплуатационных характеристик ГОСТа, снижают качество за счет уменьшения площади токопроводящих жил и применения упрощенных сортов изоляции. Даже ее двухслойное покрытие работает хуже, чем один слой у провода ППВ.

Провод ПУНП опасен в эксплуатации: при незначительном перегреве изоляции, повышенном напряжении, увеличенных нагрузках он может стать причиной пожара.


Места прокладки электрических магистралей

Скрытая электропроводка не видна при эксплуатации и по этой причине кабель часто повреждают при ремонте квартиры своими руками, когда сверлят отверстия в стенах для крепления мебели, полочек, светильников, ковров. Чтобы этого избежать маршруты проводов и кабелей располагают строго по определённым правилам:

Это правило позволяет хозяину лучше ориентироваться при выполнении ремонта по расположенным на стенам розеткам, выключателям и распределительным коробкам.

Однако в домах, построенных в разное время, существует много особенностей схемы прокладки электрических магистралей.

Здания из бетона

Как правило они выполняются многоэтажными строениями, имеют большое количество различных схем размещения скрытой электропроводке.

Кабельные маршруты брежневских панелек

Старые панельные дома собирались из заготовок, отлитых на заводах по шаблонам. В них создавались предусмотренные технической документацией каналы для прокладки электрических магистралей. Их располагали в строго определенных местах для экономии кабелей и проводов, часто по кратчайшим путям.

Схема прокладки электропроводки панельного здания

Электрики коммунальных хозяйств, обслуживающие подобные здания, знают кабельные маршруты в таких панелях. Их расположение оговорено в схеме строительной документации.

Прокладка проводки по потолку

Схема прокладки проводки внутри потолка

Основные кабельные маршруты расположены по потолочным плитам или балкам перекрытия, а на стенах установлены вертикальные спуски к розеткам и выключателям.

Схема лучше всего подходит для квартир с натяжными или подвесными потолками, исключающими необходимость штробления несущих потолочных плит, ибо этот процесс снижает их прочность, создает риск обрушения.

Прокладка проводки под полом

Схема прокладки проводки под полом

Схема предполагает выполнение разводки кабельной сети квартиры непосредственно по базовой поверхности плит под напольным покрытием, отвод их вертикальными линиями к розеткам и выключателям.

Комбинированная прокладка проводки

Схема смешанной прокладки проводки

Схема учитывает оба вышеперечисленных варианта. Но она может иметь особенности, причем не всегда обеспечивающие высокую безопасность.

Опасный вариант комбинированной прокладки проводов

Панельные дома, собираемые армейскими строительными батальонами, имели оригинальную схему монтажа скрытой электропроводки. Она выполнялась алюминиевым двухжильным проводом, называемым в среде электриков «лапшой». Он уже давно устарел, но все еще работает там, где не выполнена реконструкция.

Эту лапшу от квартирного щитка прокладывали сразу двумя отдельными магистралями для розеток и цепей освещения по полу. Причем сразу на две квартиры, расположенных одна над другой.

Провода розеточной группы приподнимали внутри стены через заводские полости в своей квартиры, а для выключателей и светильников соседа снизу делали спуски через стыки плит вниз. Соединения проводов выполняли скруткой со сваркой и защищали туго надетыми кембриками.

Старая изоляция

Опасности алюминиевой проводки, раскрытые выше, в этой схеме монтажа осложняются тем, что «лапша» брошена прямо по бетонным плитам и расположена под лагами деревянного пола. За счет механических нагрузок она со временем просто обламывается.

Дома из пеноблоков и кирпича

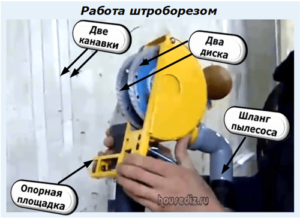

Работа штроборезом

Монтаж скрытой электропроводки связан с вырезанием протяженных магистралей внутри стен и других конструктивных элементов. Эту очень пыльную и грязную работу облегчить может профессиональный инструмент — штроборез, используемый в комплексе со строительным пылесосом.

Сразу хочется предупредить, что бытовые пылесосы не обладают достаточной степенью защиты двигателя. Они от мощного потока строительной пыли быстро выходят из строя. Восстанавливать их не всегда получается.

Создавать штробы также можно:

Штробы для кабелей скрытой электропроводки не должны ослаблять механическую прочность несущих строительных конструкций. Их выполняют минимально необходимой глубиной.

Кабели в штробах допустимо размещать двумя способами:

  1. с возможностью их замены под созданным сверху декоративным покрытием;
  2. стационарным монтажом.

Монтаж в гофрорукавах

В продаже существует широкий выбор гофрированных рукавов, выполненных из пластика или металлов.

Гофра под проводку

Такая гофра, заштукатуренная внутри штробы, позволяет заменять кабель в случае его повреждения.

Закрепление штукатурными смесями

Кабель в штробе подготовлен к штукатурке

Кабели в прочной защитной оболочке, например, марки КВВГ нг-LS, допустимо монтировать стационарно без помещения в гофру. Поскольку они будут работать без возможности замены, то к их выбору по протекающим нагрузкам необходимо подойти очень ответственно, обратив внимание на защиту:

Обе эти функции может выполнить дифференциальный автомат.

Деревянные строения

Монтаж скрытой проводки в зданиях из древесины связан с необходимостью одновременного решения следующих задач:

  1. хорошей горючести дерева;
  2. усадки здания;
  3. возникновения конденсата в полостях при морозе.

Пожарная опасность

Когда возгорание начинается в открытой проводке, то место развития пожара хорошо видно, а доступ к нему, как правило, свободен. Начинающийся пожар можно быстро затушить водой или другими способами.

Место появления огня в скрытой проводке быстро определить практически не возможно: доступа к нему нет. Поэтому применять противопожарные средства на начальном этапе возгорания очень сложно. Когда же огонь прожжет стену и вырвется наружу, то погасить его сможет только специальная пожарная бригада, и то не всегда.

Меры профилактики

Химическая промышленность выпускает различные противопожарные пропитки для обработки древесины, которые задерживают начало возгорания. Мастера строители их массово используют в своей деятельности.

Однако время действия этой защиты от разогретых до высокой температуры проводов очень непродолжительное, а искры коротких замыканий хорошо воспламеняют древесину даже с противопожарной пропиткой.

Результаты испытания противопожарной пропитки деревянного дома

Техническое решение

ПУЭ разрешает монтаж скрытой электропроводки в зданиях из горючих материалов только с соблюдением ряда условий:

  • размещение электрических магистралей внутри герметичных коробов из металла;
  • исключение из работы проводов и кабелей, изоляция которых поддерживает горение;
  • наличие доступа к любым элементам электрической схемы.

Выполнить эти требования можно, но не бюджетными средствами. Потребуются большие материальные затраты, время и бригада специалистов.

Монтаж электропроводки в трубах

Усадка

Древесина в своей структуре содержит влагу, которая в процессе эксплуатации здания испаряется из нее. В результате усушки материала происходит усадка всей конструкции. Технологии строительства предусматривают различные способы учета этих процессов.

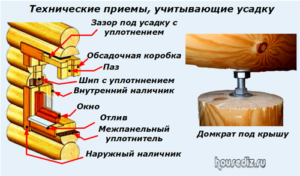

Технические приемы, учитывающие усадку
Однако проложенная внутри стен скрытая проводка подвергается постепенным деформациям, от которых может быть повреждена.

Конденсат

Теплый воздух, попавший в холодную среду, выделяет влагу, содержащуюся в нем в виде пара. Этот процесс можно наблюдать на трубопроводах холодной воды.

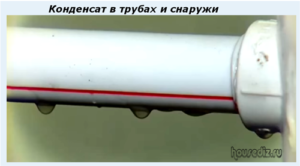

Конденсат в трубах и снаружи

Если труба будет охлаждаться снаружи, а теплые воздух находиться внутри, то конденсат станет стекать по внутренним полостям. По этому принципу образуется влага в холодное время на скрытой проводке внутри деревянного дома.

Выполнить надежно и безопасно монтаж скрытой проводки в деревянном доме своими руками можно, но без хороших навыков строителя и электрика очень сложно. А правильного бюджетного решения этого вопроса не существует.

Каркасное строительство из СИП-панелей

Здания этого типа, как и из древесины, относятся к наиболее пожароопасным. К ним предъявляют все те же требования ПУЭ. Поэтому выполнять в них монтаж скрытой проводки в наших условиях весьма рискованно, сложно и проблематично.

Однако в западных странах, где каркасное строительство широко распространено, эта проблема снята. Международная электротехническая комиссия успешно разрешила ее в 1999 году, подтвердив своими нормативами разработку схемы устройств дуговой защиты компании Сименс.

Виды устройств дуговой защиты для быта

Подобные автоматические защиты в виде модулей, устанавливаемые в квартирные и домовые электрощиты, постоянно контролируют форму синусоид проходящего электрического тока и напряжения, сравнивают их с идеальной гармоникой.

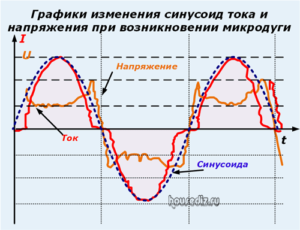

Графики изменения синусоид тока и напряжения при возникновении микродуги

При малейшем нарушении диэлектрических свойств слоя изоляции устройства дуговой защиты обнаруживают искажение формы сигналов и отключают питание с подключенной схемы.

Владельцу квартиры остается только найти причину срабатывания защиты и устранить ее.

Однако в нашей стране подобные защиты пока не разрешены к массовому использованию из-за недостатков законодательной базы. Поэтому монтаж скрытой проводки в каркасных и деревянных домах приходится делать по требованиям собственного ПУЭ,

После монтажа проводки до включения ее под нагрузку необходим выполнить электрические измерения, включая:

Они помогут безопасность выявить допущенные ошибки, предотвратить аварийные ситуации.

По теме статьи рекомендуем посмотреть видеоролик владельца «Кабель РФ» “Электропроводка в квартире”.

Ждем ваших вопросов в комментариях и напоминаем, что вы можете поделиться этим материалом с друзьями в соц сетях.
