Штробление стен под электропроводку квартиры своими руками

Штробление

Задумав перепланировку комнат с обновлением дизайна владелец жилых помещений часто сталкивается с техническими вопросами, требующими скрытого, безопасного расположения проводки электрических, компьютерных, охранных и других слаботочных цепей.

Сейчас все хозяева стремятся максимально спрятать это оборудование, что часто оправданно, но требует учета многих факторов. Наши советы помогут домашнему мастеру при ремонте квартиры выполнить безопасное штробление стен своими руками под проводку, оптимально подобрать инструмент для работы, выполнить ее быстро и качественно.


Подготовительный этап

Перед началом штробления стен рекомендуется спланировать свою деятельность, обговорить ее с соседями, подготовить инструмент.

Организационные вопросы

Отношения с соседями

Штробление стен под кабель бесшумно выполнить не получится. Такая работа сразу станет слышна всем жильцам многоэтажного дома от первого до последнего этажа. Удары молотка или перфоратора отлично разносятся по несущим конструкциям из кирпича и железобетона. Они станет мешать отдыху людей, вызовут раздражение, а подчас непонимание.

Советуем поговорить с соседями заранее, обсудить с ними график штробления, учитывая, что заниматься шумным ремонтом по закону разрешается с 9 до 19 в рабочие дни. Все остальное время, включая выходные с праздниками, такая деятельность считается незаконной.

С 23 до 7 утра допускается шум в квартире не более 40 децибел. Это уровень работы системного блока компьютера, тихой разговорной речи или звука при розжиге спички.

Таблица шумов в децибеллах

Перфоратор, как основной инструмент, выполняет штробление с шумом в 120 децибел.

Здоровье работающего

Штробление стен сопровождается измельчением материала стены до состояния пыли, разлетом мелких камней в самых неожиданных направлениях. При работе используйте защитные средства и инструмент: очки, наушники, респиратор, прочную одежду, обувь.

Подбор инструмента и приспособлений

Штробление стен под проводку— это тяжелая физическая работа. Выполнять ее можно различными способами, созданными применительно к строительным материалам, из которых построено здание. Будем исходить из того, что домашний мастер имеет в своем наборе типовой инструмент: молоток, зубило, дрель или перфоратор.

Метод молотка и стамески

Самый доступный, но трудоемкий способ. Такое штробление подходит для работы в толстом слое штукатурки около двух сантиметров. В остальных случаях им пользоваться очень сложно.

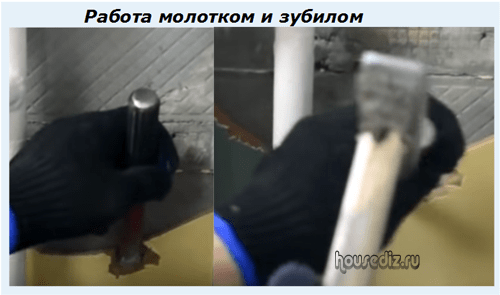

Работа молотком и зубилом

Хотя мне приходилось в аварийной ситуации вырубить штробу полтора метра в бетонной стене. Поврежденная проводка требовала замены. Для работы пришлось пользоваться молотком на 400 грамм и специальным зубилом, изготовленным из пальца трака от гусеничной техники длиной 30 см. Перфоратор в то время был большой редкостью, а ударный труд занял пару часов. Повторять такое штробление под кабель не рекомендую.

Ударная дрель

Этот инструмент вполне допускает пробивать отверстия в кирпиче, пеноблоке и даже бетонных стенах.

Дрель для бытовых целей

С этой целью на рукоятке дрели установлен специальный переключатель режима нанесения ударов.

Органы управления дрели

В патрон необходимо устанавливать специальное сверло с победитовым наконечником, а инструмент плотно прижимать к стене. Придется вначале просверливать ряд отверстий, а затем срубать перемычки между ними. Производительность труда очень низкая. Для работы по бетону метод не подходит.

Высверливание отверстий под штробу

Единичную штробу небольшой протяженности домашний мастер вполне способен выполнить таким способом. Однако ударная дрель не создана для длительного выдерживания подобных нагрузок. Мне известен случай, когда после пары «шабашек» в вечернее время, взятый напрокат инструмент оказывался с погнутым валом и разбитым подшипником.

Перфоратор

Технология создания штробы этим инструментом такая же, как у ударной дрели. Перфоратор вначале используют чтобы пробить отверстия по оси канавки, а затем его долотом срубают перемычки между ними. Производительность штробления по сравнению с дрелью выше, но далека от идеала.

Перфоратор домашнего мастера

Перфоратор с долотом хорошо пробивает штробу в толстом слое штукатурки. Им вполне допустимо обрабатывать кирпич, а бетон — тяжело. Для него лучше подойдет очередной метод.

Болгарка и перфоратор

Угловой шлифмашинкой домашнего мастера с помощью специального круга для обработки бетона с алмазным напылением удобно прорезать параллельные канавки границ штробы на необходимую глубину под проводку.

Одноручная болгарка домашнего мастера

Затем берется перфоратор с долотом и им просто срубают перемычку между канавками.

Разработка штробы перфоратором

Штробление стены этим инструментом получается аккуратным, края ровные, глубина выдержана, а сама работа доступна.

Штроба под кабель

Однако сразу же возникает вопрос распространения огромного количества пыли во все стороны от диска болгарки. Она станет проникать даже в соседние помещения через закрытые двери. Открытые окна только частично уменьшают ее количество, мало улучшают условия работы.

Уборка комнаты после такой операции станет настоящим испытанием терпения хозяйки. Пыль забьется во все щели, проникнет внутрь мебели, посуды, одежды. Поэтому помещение перед работой лучше освободить от всех вещей, а то, что не удастся вынести, закрыть слоем газет и специальной полиэтиленовой пленкой сверху. Такой барьер частично снизит загрязнение.

Выручить может только пылесос. Для этого в продаже существуют специальные насадки для болгарки.

Кожух на болгарку для удаления пыли при работе

Пользуясь ими учтите возможности и конструкцию самого пылесоса. Обычные бытовые модели прогоняют засасываемый воздух через электродвигатель для охлаждения обмотки, отчищая его с помощью фильтров. Они не рассчитаны на строительную пыль, поступающую сплошным потоком при штроблении. Поэтому быстро забиваются, а мельчайшие частички проникают на ротор, статор, коллекторный механизм и подшипники.

В условиях повышенной запыленности даже мощный бытовой пылесос может выйти из строя. Для подобной работы используйте специальные строительные приборы с повышенной защитой электродвигателя от пыли.

Штроборез

Это уже профессиональный строительный инструмент, который позволяет быстро и качественно выполнять штробление стен, не особо засоряя помещение пылью. Его опорную площадку размещают на плоскости стены и ведут по размеченной линии.

Работа штроборезом

Два алмазных диска аккуратно прорезают канавки на установленную глубину, а строительный пылесос по подключенному шлангу отводит пыль из рабочего пространства. Инструмент позволяет обрабатывать большие участки площадей, выполненные из самых плотных сортов бетона.

Штроборез с промышленным пылесосом стоят довольно дорого и приобретать их для единичного ремонта квартиры не имеет смысла. Но взять напрокат и быстро выполнить трудоемкую работу — это один из вариантов, который необходимо обязательно проанализировать домашнему мастеру.

Однако перемычки между канавками штроборез оставляет. Их опять убирает перфоратор.

Безопасность и риски создания штробы

Все здания строятся с запасом прочности несущих конструкций: стен, плит перекрытия, опор. Следует хорошо представлять, что каждая штроба, уменьшая поперечное сечение материала, ослабляет его возможности. Если в железобетонной плите толщиной 20 см выполнить пятисантиметровое штробление, то ее способность противостоять нагрузкам снизится примерно на 25%.

Запланировав подобную работу проконсультируйтесь в надзорном органе ЖКХ. Они обоснованно не разрешат штробление на:

  • несущих силовую нагрузку конструкциях;
  • стене дома из панелей;
  • плите пола и потолка.

Железобетонные конструкции армированы специальной стальной решеткой, обеспечивающей прочность общей конструкции. Если штроба попала на арматуру, то последнюю перерезать нельзя. Необходимо переделывать работу, искать другие маршруты для прокладки проводки.

Ради безопасности следует максимально ограничивать длину горизонтальных штроб, не допускать их превышения в 3 метра.

Правила разметки скрытых магистралей

В среде электриков существует правило: избегать коротких маршрутов при прокладке электропроводки и располагать ее строго по вертикали или горизонтали под прямыми углами. Это не позволит случайно повредить кабель во время выполнения ремонта, высверливания отверстий в стене для крепления картин, бра, полочек или подставок под цветы.

Правила разметки магистралей подпроводку

Вертикальное штробление выполняют на удалении более 10 см от границ дверей, окон, углов. Горизонтальные трассы под кабель на верху стены размещают с отступом на 15÷40 см от потолочной плиты.

Высоту розеток и выключателей выбирают по местным условиям с соблюдением удобства пользования ими и обеспечения электрической безопасности. А схему их подключения к проводке квартиры продумывают до начала штробления стен.

Спланировать магистрали штроб под кабель можно составлением простого рабочего эскиза квартиры на обычном листе бумаги, как поступали наши предшественники. Однако сейчас существует много доступных компьютерных сервисов, облегчающих этот процесс.

Программа «Электрик 7.8» позволяет легко рассчитать необходимые составляющие электропроводки. А точно отобразить их в масштабе на плане комнаты можно за счет приложения Microsoft Office — графического редактора Visio.

В любом случае до начала штробления стен все следует хорошо продумать, рассчитать и сохранить в памяти компьютера или на бумаге. Эти сведения пригодятся в будущем.

Способы штробления стен

Рассмотрим методы создания углублений под розетки, выключатели, розеточные блоки и распределительные коробки. С них проще начинать работу. А методика вырезания продольных штроб под кабель раскрыта выше при обзоре инструментов и приспособлений.

Выбивание круглых отверстий

Специальный наконечник

У перфоратора существует приспособление — насадка повышенного диаметра, работающая по принципу шлямбура.

Выбивание отверстий шлямбуром

Она позволяет в бетоне быстро создавать круглые углубления для единичных розеток и выключателей. Чтобы вырез не уходил в сторону по центру коронки расположено сверло. Начало разметки подрозетника показано на фото.

Разметка подрозетника коронкой перфоратора

После того, как насадка врезалась на требуемую глубину, ее убирают, а оставшиеся выступы срубает перфоратор с долотом.

Сверло по бетону

Этим методом работают если насадка отсутствует, а откладывать углубление для подрозетника нет времени. По диаметру размеченного круга высверливают отверстия перфоратором, а перегородки срубают его долотом.

Способ вполне доступный, но края получаются не такими ровными, как от насадки.

Создание прямоугольных углублений

При установке блоков из розеток и выключателей приходится прорезать углубления повышенных размеров. Для этих целей удобно пользоваться болгаркой с алмазным кругом. Им вырезают борозды по периметру блока, а затем используют перфоратор и долото.

Разметка подрозетников болгаркой

После окончания обработки подрозетники размещают в стене, подготавливают для монтажа кабеля и проводов.

Размещение подрозетников в стене

Человеческая память имеет способность забывать информацию, а знание мест штробления на стенах может потребоваться в любой неожиданный момент.

Рекомендуем окончательное расположение штроб подписать прямо на стене хорошо видимым маркером и сделать подробные фотографии всех мест, где проходит кабель и проводка, сохранить их на нескольких электронных носителях. Они выручат в трудный момент.

Фото размеров штробы

Особенности монтажа проводов и кабелей в штробах

Выбор надежной марки

Закрытая в стене проводка работает в условиях меньшего отвода тепла, больше нагревается. Это накладывает повышенные требования к ее выбору.

Кабель и провода с алюминиевыми жилами в современных жилых помещениях запрещено устанавливать правилами, а смонтированная ранее проводка в старых зданиях просто дорабатывает свой ресурс.

Не стоит помешать в штробы опасные марки проводов ПУНП и АППВ. Они могут стать причиной неисправностей или пожара.

Наиболее подходят для этих целей кабель марки КВВГ нг, а лучше — КВВГ нг-LS. Сокращение «нг» обозначает маркировку их защитной оболочки, как не поддерживающую горение, а «LS» — пониженные горючие свойства с малым газовыделением. Их допускается прокладывать рядом в кабельных каналах.

Способы монтажа проводки в штробе

Имеется всего два варианта размещения:

  1. стационарная установка без возможности замены в случае появления неисправности;
  2. монтаж проводки в гофре.

Первый способ

Подходит только для кабеля марок КВВГ, обладающих повышенной надежностью. Его можно просто уложить в штробу, пропитав ее грунтовкой для лучшего сцепления со шпаклевкой, и заштукатурить.

Кабель в штробе подготовлен к штукатурке

Монтаж в гофре

Гофра под проводку

Специальная гибкая пластиковая защита позволяет во время эксплуатации быстро заменять поврежденный кабель. Его просто отключают с одной стороны и вытягивают с другой. Важно не забыть прикрепить к вытаскиваемому концу новую проводку. Иначе возникнут трудности с ее монтажом.

Кабель ППВ с медными жилами необходимо размещать в штробе только таким способом. Его не стоит стационарно замуровывать.

Для закрепления в памяти материала статьи рекомендуем к просмотру видеоролик владельца Тихий Дима “Штробление стен штроборезом”.
