Опасные марки проводов для домашней электрической сети

Опасная электрическая проводка

Вся электротехническая продукция, производимая в СССР несколько десятилетий назад, выпускалась по строгим государственным стандартам, отвечала техническим нормативам, условиям эксплуатации того времени.
Тогда бытовая электрическая сеть создавалась на небольшие нагрузки. Ее величину указывали на корпусе розетки и выключателя: 6 ампер. А счетчики создавали для учета номинальных токов на 5 или 10 А.

Внутри жилых зданий монтаж электропроводки выполнялся без использования защитного РЕ-проводника сдвоенными алюминиевыми жилами, которые покрывались одним слоем полиэтиленовой изоляции.

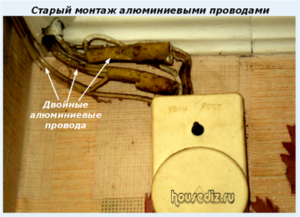

Старый монтаж алюминиевыми проводами
Такой провод на жаргоне электриков называли «лапша». Его вместе с маломощными потребителями успешно защищали от коротких замыканий электрическими пробками или автоматическими выключателями.

За счет этого подобные проводники вполне надежно передавали электрические мощности, а их эксплуатация в большинстве случаев оценивалась хорошо.


Старая проводка в наше время

После нескольких десятилетий эксплуатации безопасность и надежность применения старых проводов резко снизилась.
Сейчас сильно стали проявляться ее недостатки:

  • низкая механическая прочность алюминиевых жил;
  • быстрое образование на поверхности алюминия оксидной пленки с высоким электрическим сопротивлением;
  • старение и разрушение единственного слоя изоляции под действием света и нагрева.

Технический ресурс такой проводки в наше время уже закончился. Сейчас она эксплуатируется на грани своих возможностей, а с учетом современных нагрузок, создаваемых мощными потребителями обладает повышенной степенью опасности, предрасположена к возгораниям, требует использования устройств защитного отключения.

старая проводка

Современные плоские провода

Их изготавливают с монолитной однопроволочной жилой из меди или алюминия для технических целей с одним изоляционным слоем из ПВХ-пластикатов и маркируют:

  • ППВ (медь);
  • АППВ — алюминий.

Сейчас в продаже можно встретить разновидность плоского провода, называемого ПУНП. Он изготавливается уже с двумя слоями изоляции для работы под напряжением до 250 вольт.

Основным преимуществом этих проводов считается их относительно простая технология производства и, соответственно, низкая стоимость. За счет этого они пользуются спросом у населения.

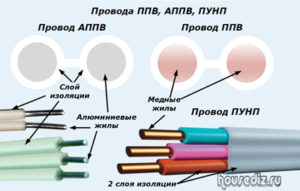

Провода ППВ, АППВ, ПУНП
Особенностью конструкции провода марки ПУНП является то, что он изготавливается не по государственным стандартам, учитывающим жесткие нормативы для безопасной эксплуатации, а по техническим условиям — ТУ, которые разработал и внедрил сам производитель, напрямую заинтересованный в сбыте собственной продукции.

Многочисленные проверки показали низкое качество проводов марки ПУНП. Они периодически выпускаются с уменьшенным поперечным сечением токопроводящих жил, что резко сказывается на их нагреве. Даже двойной слой изоляции не обеспечивает заявленные производителем характеристики.

Провода марок ПУНП, ППВ и АППВ не относятся к тем моделям, которые сейчас рекомендуется использовать в домашней проводке.

Технические ограничения на использование плоских проводов

При возникновении необходимости монтажа электрической проводки проводами ПУНП и ППВ их допускается использовать для работы ненагруженных систем освещения с ограниченной токовой нагрузкой. В этом случае:

  • требуется прокладывать их только внутри герметичных, негорючих труб или коробов как в открытой, так и в закрытой проводке;
  • запрещено:
    • укладывать плоский провод скрытно внутри бетона, кирпичной кладки, под слоем штукатурки или в полостях строительных элементов;
    • прокладывать ПУНП и ППВ открытым способом как по поверхностям стен и потолков, так и на лотках или тросах;
    • эксплуатировать плоский провод любым способом в помещениях с повышенной влажностью и прокладывать непосредственно по горючим материалам и основаниям;
    • использовать их для подачи напряжения на любые подвесные светильники.

Таким образом, оказалось, что плоскими проводами марок ППВ, АППВ и ПУНГ вообще нельзя пользоваться внутри зданий из дерева, а когда их разрешено применять, то необходимо монтировать трубопроводы, короба или гофрошланги. Все это удорожает монтаж и устраняет основное их преимущество — дешевизну.
Экономия материальных средств получается сомнительной, а качество, надежность электрической проводки резко снижаются.

Особенности алюминиевой проводки

На воздушных линиях электропередач алюминий нашел широкое применение за счет низкого удельного веса и хорошей электрической проводимости. Его производство более доступно, а стоимость ниже, чем у дорогостоящей меди. Существующие технологии создания многопроволочных проводов для воздушных ЛЭП позволяют эксплуатировать его длительное время.

Однако, в домашней проводке применять алюминиевые провода сейчас запрещено. Причина кроется в высокой пластичности, большой степени остаточной деформации этого металла. Когда на него действует механическая нагрузка, то он легко сминается, меняет форму, практически не обладает упругостью.
Если алюминиевый провод надежно зажать хотя бы в винтовом соединении, что является основным способом монтажа розеток и выключателей, то он под действием внешнего усилия слегка деформируется. Когда по месту контактов проходит номинальный ток (до 6 ампер), то происходит допустимый нагрев всей конструкции.

В случае, если через созданное соединение пойдет повышенный ток нагрузки, больший чем 6х220=1,3 кВт, то нагрев и тепловое расширение всей конструкции резко изменяются. Стальные винты, шайбы и гайки увеличивают давление на мягкий алюминий, деформируют его форму.

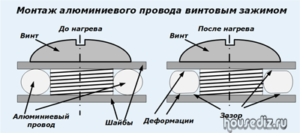

Монтаж алюминиевого провода винтовым зажимом
После прекращения подачи тока винтовое соединение и провод остывают. За счет изменений формы провода между ним и шайбами образуется воздушный зазор. Поверхность алюминия быстро покрывается оксидной пленкой, обладающей повышенным электрическим сопротивлением. Для его преодоления расходуется дополнительная энергия, потребляемая на нагрев конструкции.

В этом месте создаются уже повышенные тепловые нагрузки, которые каждый раз постепенно возрастают, могут привести к искрообразованию, возникновению пожара.

По этим причинам алюминиевые провода запрещены в домашней проводке. вместо них необходимо использовать медные кабели.
На этих вопросах Игорь Екимов останавливается в своем видеоролике, посвященном анализу различных схем электрической проводки. Рекомендую его к просмотру.

Возможно, вы заметите неточности в формулировках работы различных элементов электрической проводки. Задавайте вопросы по ним в комментариях, статьей сейчас удобно поделиться со своими друзьями из социальных сетей с помощью кнопок на этой странице.
