Как безопасно подключить провода к люстре и выключателю

подключение-проводов-к-люстре

Занимаясь самостоятельной установкой осветительных приборов отдельные владельцы квартир, не обладая достаточным опытом электромонтажника, допускают оплошности, которые не влияют на работу светильника, но создают предпосылки для попадания человека под напряжение.


Типичные ошибки в монтаже светильников

Чаще всего встречаются следующие нарушения:

  1. разрыв контактом выключателя нулевого, а не фазного проводника;
  2. подключение фазы к ближнему контакту патрона;
  3. низкое качество соединения проводов в случайных местах;
  4. ослабленная изоляция скруток;
  5. слабое крепление корпуса люстры на потолке.

Технические приемы, позволяющие избежать ошибки пятого пункта, описаны отдельной статьей. Рекомендую ознакомиться. А здесь мы разберем четыре остальных случая.

Как должна разрываться цепь выключателем

Электрический ток в домашней проводке проходит по замкнутому контуру, образованному между потенциалами фазы и нуля. Когда на лампочке они присутствуют, то нить накала разогревается и излучает свет. Если один из потенциалов не подан, то свечения не будет.

Принцип подключения люстры к одноклавишному выключателю
Вывод: лампочка горит при подаче на нее напряжения и тухнет — когда:

  • отсутствует один из потенциалов фазы или нуля;
  • либо полностью снято напряжение.

Правила безопасности нам указывают, что выключатель должен разрывать фазу. Иначе, при работах по замене лампочки с перегоревшей нитью накала человек, даже отключивший выключатель, может оказаться под воздействием напряжения. Стоит ему случайно дотронуться до заземленной токоведущей части, как он будет поражен электрическим током.

В качестве стихийно возникшего заземления может стать случайное прикосновение к арматуре железобетонной плиты перекрытия, защитному РЕ-проводнику, влажной поверхности строительной конструкции и многим другим предметам, даже своему напарнику. Все это создаст ток утечки через тело работника.

Когда же путь фазе отсечен выключателем, то на патрон светильника подается только потенциал рабочего нуля, который не способен причинить вред человеку при касании аналогичных предметов.

Как подключить провода к патрону светильника

К каждой лампочке внутри люстры по проводам подводится напряжение. В качестве переходного коммутационного элемента используется электрический патрон специальной конструкции с двумя контактами:

  • ближним к пальцам человека, вкручивающего лампочку (расположен на боковой стенке патрона);
  • удаленным.

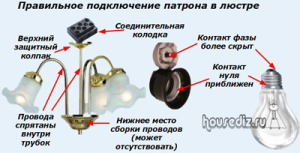

Правильное-подключение-патрона-в-люстре
Через них проходит ток на цоколь лампочки и далее на нить накала.

Потенциал фазы необходимо подводить на центральный удаленный контакт патрона. В этом случае при работе под напряжением (забыли отключить выключатель) при случайном соприкосновении с боковым контактом человек не попадет под действие потенциала фазы.

Этот прием, конечно, не спасет того, кто станет вставлять палец глубже и достанет до удаленного контакта. Но таких специалистов надо еще поискать.

Конструктивно стеклянная колба лампочки вклеивается в металлический корпус цоколя довольно надежно. Но, в технике нет ничего вечного, а клеевой состав со временем может нарушиться.

На практике встречаются случаи, когда отработавшие продолжительный срок лампочки, особенно в греющихся патронах с ослабленными электрическими контактами, разрушаются при выворачивании: колба остается в руке, а цоколь ввернут в патрон.

В такой ситуации возникают короткие замыкания, а люди часто получают электротравмы.

Качество соединения проводов

На первый взгляд, для непрофессионалов очень простой, а на самом деле это один из сложных и опасных вопросов, который чаще всего вводит в заблуждение.

Если просто положить два оголенных провода друг на друга, особо не прижимая их, то через образованный контакт все равно будет протекать ток. И это служит причиной ненадежных соединений, выполняемых неопытными «домашними мастерами» и электриками-халтурщиками с характерным запахом…специальности.

Металлические жилы проводов всегда окисляются под действием воздуха, а при нагреве от проходящего по ним электрического тока этот процесс идет быстрее. Образующаяся оксидная пленка повышает электрическое сопротивление контакта, ухудшает условия прохождения тока, вызывает дополнительный повышенный нагрев, образует искрение и дальнейшее разрушение изоляции, способное вызвать пожар.

Для надежного соединения проводов разработаны специальные технологии, основанные на:

  • скрутках со сваркой или пайкой;
  • использовании винтовых зажимов;
  • вкручивании изолирующих колпачков СИЗ;
  • подключении клеммников ВАГО;
  • других способах.

Мастеру остается только правильно их использовать. Но, для этого следует разобраться с принципом их работы. Иначе возможно ненадежное ошибочное соединение.

Внутри люстры все места коммутации проводников необходимо располагать в одном доступном для последующего обслуживания месте. Скручивать отрезки проводов для наращивания общей длины не стоит.

Нарушения изоляции

Металлические жилы всех проводников покрыты диэлектрическим слоем, а в отдельных случаях и не одним. Эта изоляция гарантирует безопасную работу схемы и обеспечивает прохождение электрического тока по тому же маршруту, который задан проектом.

Однако, поливинилхлоридная оболочка, а особенно резиновая, не выдерживает длительного воздействия солнечного света, да и мороз переносит плохо.

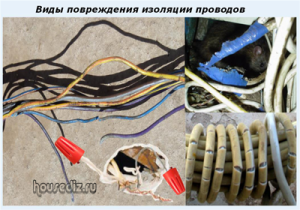

Виды-повреждения-изоляции-проводов
Существуют еще такие причины, как:

  • небрежная транспортировка и нарушение технологии хранения на складах;
  • порезы и повреждения при разделке концов кабеля;
  • разрушения от контакта с горячими предметами;
  • поедание крысами и мышами;
  • некачественная намотка изоленты и другие факторы.

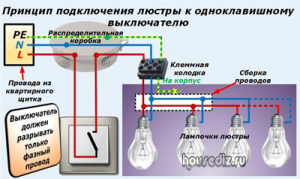

Принцип подключения люстры к одноклавишному выключателю

Схема этого варианта монтажа проводов приведена на самом верхнем рисунке. Количество лампочек в люстре показано условно, а их соединение выполняется только параллельным методом. Желто зеленым цветом показан проводник защитного нуля РЕ, голубым — рабочего N, а красным — фазы L.

В старых зданиях, оборудованных по двухпроводной схеме с системой заземления TN-C, РЕ-проводник отсутствует. Но, в государственном масштабе запланирован переход на систему TN-C-S, который уже постепенно проводится. Поэтому прокладывайте этот защитный ноль заранее в своей квартире, ибо вам его доведут только до квартирного щитка.

Проводка внутри люстры должна быть собрана и проверена на столе до подвешивания светильника на потолок. Иначе существует риск создания КЗ при включении под напряжение даже у только что купленных в магазине устройств.

Для создания электрических магистралей используются кабели, проложенные от распределительной коробки к:

  • квартирному щитку;
  • выключателю;
  • люстре.

Наличие распределительной коробки обязательно по правилам безопасности. В ней собираются кабельные концы в единую схему.

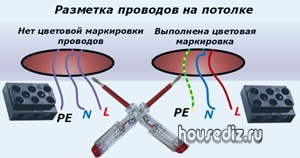

Разметка-проводов-на-потолке
Грамотные электрики подписывают окончания кабелей и маркируют клеммы и провода. Это не только облегчает монтаж, но и возможный поиск будущих неисправностей.

Вариант применения цветовой маркировки проводов показан на картинке, но на практике встречаются и другие способы.

Как проверить провода в кабеле

Подключение люстры к выключателю может выполняться при строительстве здания или в процессе эксплуатации для замены схемы освещения. Во всех случаях работа должна выполняться при отключенном напряжении в квартирном щитке с принятыми мерами по недопущению его несанкционированной подачи включением посторонним человеком автоматического выключателя. Например, можно снять концы проводов с питающей схемы.

Только после этого проверяют или создают маркировку. Достоверные результаты обеспечивают только электрические методы, основанные на «прозвонке» специальными измерительными приборами:

  • омметрами;
  • тестерами или мультиметрами;
  • самодельными «прозвонками» электриков или подобными заводскими моделями.

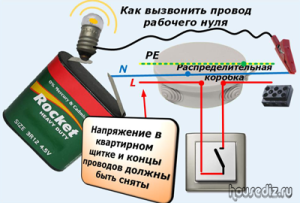

Как-вызвонить-провод-рабочего-нуля
В домашних условиях можно вполне обойтись куском проволоки с зажимом крокодил или бельевой прищепкой, батарейкой и лампочкой.

Крокодил подключают на один конец кабеля, а контактом батарейки перебирают жилы на обратной стороне. При совпадении проводника лампочка загорится.

По этому принципу работают дешевые китайские прозвонки со светодиодами. Но, у них не совсем удачная конструкция: она, в силу малого значения тока свечения светодиода, обладает повышенной чувствительностью и способна в отдельных случаях прозвонить другую цепь через параллельное сопротивление, чем вводит в заблуждение неопытного работника.

Особенности подключения выключателей с подсветкой и светильников с лампами пониженного напряжения

Светодиодные индикаторы на выключателях

Эта довольно оригинальная конструкция указывает положение выключателя в темное время, но она предназначена для ламп с нитью накаливания и галогенных. При подключении светодиодных или энергосберегающих люминесцентных светильников через подобные выключатели возникает их подсвечивание, мерцание.

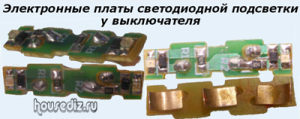

Электронные-платы
Оно создается из-за повышенной чувствительности источника света к проникающему на него потенциалу через светодиодный указатель, выполненный встроенными электронными платами.

Для устранения подобного дефекта отдельные умельцы рекомендуют подбирать конденсаторы, обладающие значительным емкостным сопротивлением, для вставки в цепь питания светильника. Но, это неэффективная мера. Исправить положение можно:

  1. демонтажем платы из выключателя, то есть отказом от подсветки;
  2. подключением в схему электромагнитного реле, обмотка которого будет управляться выключателем, а контакты коммутировать светильники.

При втором способе реле располагают в люстре около рабочего нуля, который тоже надо заводить на обмотку.

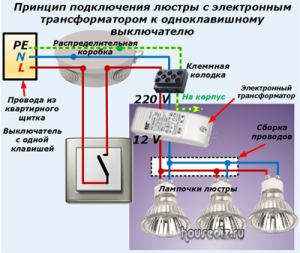

Светильники с пониженным напряжением

Среди конструкций люстр встречаются светильники с источниками напряжения 12 или 24 вольта. Обычно это красивые галогенные лампы. Для их питания достаточно купить электронный трансформатор. Благодаря маленьким габаритам его можно разместить внутри корпуса осветительного прибора или на потолке около клеммной колодки.

Схема подключения приведена на картинке.

Принцип-подключения-люстры-к-двухклавишному-выключателю
Выбирая модель электронного трансформатора, в магазине обратите внимание на его выходную мощность. Она не должна быть меньше, чем нагрузка, создаваемая всеми подключенными светильниками.

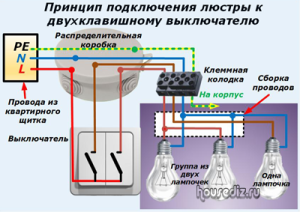

Принцип подключения люстры к двухклавишному выключателю

В этом случае внутри люстры лампочки делятся на две группы. Каждая из них получает потенциал фазы от отдельной клавиши выключателя, а рабочий ноль у всех общий. Для подключения потребуется:

  • установить на стену двухклавишный выключатель;
  • задействовать в распределительной коробке дополнительную клемму;
  • иметь в кабелях питания от распределительной коробки до выключателя и люстры одну добавочную жилу;
  • использовать клеммную колодку для подключения люстры на 4 контакта или две на 2.

А остальная схема подключения лампочек не меняется.

Принцип-подключения-люстры-с-электронным-трансформатором-к-одноклавишному-выключателю

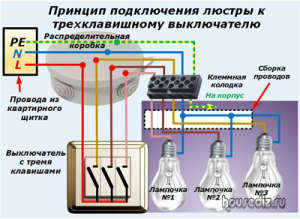

Принцип подключения люстры к трехклавишному выключателю

За основу берется прежняя схема и в нее добавляется еще одна магистраль фазы от выключателя к дополнительной группе светильника.
Принцип-подключения-люстры-к-трехклавишному-выключателю

Принцип подключения люстры к диммеру

У владельцев старых квартир возникает желание заменить центральный светильник на люстру с несколькими группами лампочек, но их останавливает необходимость прокладки дополнительных кабелей, требующая проведения грязных строительных работ по штроблению каналов в стенах. Ведь от одного выключателя запитывать все лампочки не экономно, да и не всегда целесообразно.

Выход из подобной ситуации прост — установка диммера вместо выключателя.

Он не только коммутирует электрическую цепь фазы, но еще и способен регулировать величину подаваемого напряжения, а, следовательно, яркость свечения. По желанию пользователя можно:

  • менять степень освещения комнаты от яркой до затененной;
  • управлять светом посредством дистанционного пульта, хлопка ладошами или голосом;
  • использовать функцию плавного нарастания яркости при включении и другие возможности.

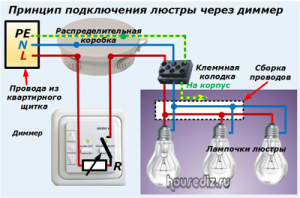

Принцип-подключения-люстры-через-диммер
Показанный на картинке вариант установки диммера не является единственным. Если у прибора есть возможность дистанционного управления, то его можно встраивать не на место старого выключателя, а прятать внутри распределительной коробки или около люстры либо размещать в квартирном щитке.

Среди многообразия моделей диммеров, представленных в продаже, следует остановить свой выбор на той, которая совместима с конкретными источниками света и подходит по мощности нагрузки.

Наиболее простые бюджетные приборы предназначены для работы с галогенными источниками и лампами накаливания, но они не будут правильно работать со светодиодными и люминесцентными устройствами. Для них нужны специально подобранные конструкции диммеров.

Методы дистанционного управления светом люстры

Использование достижений электронной промышленности позволяет при освещении квартиры создавать индивидуальный дизайн помещения, оригинальные световые эффекты и одновременно экономить электроэнергию.

С этой целью созданы люстры, управляемые по радиоканалу от пульта, выпускаемого как брелок. В нем установлен радиопередатчик, работающий от энергии встроенной батарейки.

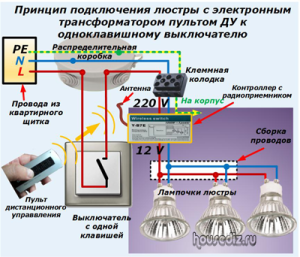

Принцип подключения люстры с электронным трансформатором пультом ДУ к одноклавишному выключателю
Сигнал-команда от передатчика воспринимается встроенным в люстру радиоприемником с контроллером, который служит исполнительным механизмом.

Обмен командами производится по индивидуальному, зашифрованному на заводе алгоритму. Поэтому пульт и контроллер настроены только для совместной работы и при поломке одного из них требуется замена полного комплекта. Сделано это для защиты от управления люстрой от радиопульта соседа или других источников сигнала.

В продаже представлен большой выбор комплектов пультов ДУ с приемниками-контроллерами, которые можно встраивать в уже работающие люстры. При выборе их моделей следует учитывать тип и мощность потребления источников света.


Технологии белорусской компании NooLite для управления светильниками

Минское предприятие «Ноотехника» производит системы управления светильниками на основе дистанционных методов с использованием частоты 433,92 МГц.

Они реализуют технологии «Умный дом». Приборы могут работать со всевозможными видами потребителей электроэнергии, включая:

  • системы освещения комнат, зданий, улиц;
  • электродвигатели удаленных объектов (вентиляторы, насосы и др.);
  • тепловое оборудование.

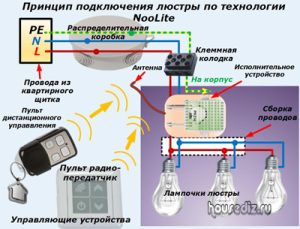

Принцип подключения люстры к выключателю по технологии NooLite
На картинке показан вариант подключения люстры к домашней проводке по этой технологии.

Исполнительное устройство небольших размеров можно встроить внутрь корпуса люстры, а пульт радиопередатчик разместить на любом месте стены клеящей лентой или закрепить другими способами. Пульт дистанционного управления обладает такими же возможностями, как и стационарный, но выполняется в мобильном исполнении.

Обычная дальность их связи в метрах — до 50. Но ее можно увеличить подбором более мощных устройств.

Продвинутые модели обладают широкими возможностями, способны работать через интернет посредством управления с мобильных телефонов или смартфонов.

Таким образом, способов подключения люстры к выключателю сейчас существует много. Описать подробно их все в одной статье сложно. Поэтому материал дан очень сжато и весьма поверхностно. У вас наверняка остались нерешенные вопросы.

В качестве примера неправильной сборки люстры рекомендую посмотреть вот этот видеоролик. Его автор подтверждает мою мысль, что ток через люстру может идти в разных направлениях и лампочки будут светиться и отключаться. Но вот вопросы безопасности соблюдены не будут.

Считаю, что после прочтения статьи вы увидите эти ошибки. Указывайте их в комментариях, а я добавлю свое мнение.
