“Бабушка, подай, пожалуйста, вон тот провод”, попросил один электрик проходящую мимо него старушку. А через минуту заявил своему напарнику: “Вот видишь, Миша. Ты утверждал, что здесь фаза, а оказалось — ноль”.

Такой анекдот с бородой очень ярко раскрывает идеологию проверки напряжения в домашней проводке, да и не только в ней.


Принцип работы индикаторов напряжения

Внутри любого физического тела находится определенное количество различных электрических зарядов: электронов, анионов, катионов, дырок. Их численность формирует величину потенциала, который может быть положительным или отрицательным.

В электротехнике под термином напряжения понимается разность этих потенциалов, способных при их соединении создать поток зарядов по замкнутому контуру, называемым электрическим током.

Разное количество зарядов образует неодинаковое число движущихся частиц. Подсчитывать их численность в теле технически сложно и нереально, но на практике требуется как-то оценивать. Делают это измерительными приборами, но используют косвенные методы, связанные с действием тока.

Тела с мощными потенциалами разных знаков способны при соприкосновении (пробое изоляции) создать огромные токи. Например, молнии, возникающие при разряде грозовых облаков, могут своим тепловым воздействием разрушать или сжигать многоэтажные здания, раскалывать вдоль ствола вековые деревья.

молнии
Когда мы видим подобные явления, то точно знаем, что облака накопили огромный потенциал и между ними или землей создалось значительное напряжение.

Разности потенциалов домашней электроэнергии тоже достаточно для совершения значительных разрушений. Если потенциалом фазного провода создать контакт с землей, то возникнет ток короткого замыкания, по величине которого можно судить о напряжении сети, что и раскрывает суть анекдота про электриков.

Понятно, что этот метод действенный, достоверный, но опасный и поэтому неприемлемый. Однако, с учетом знания закона Георга Ома (I=U/R), им успешно пользуются с момента возникновения энергетики. Для этого на пути тока устанавливают сопротивление, ограничивающее количество движущихся зарядов до безопасной величины, а по способности их преобразовывать электрическую энергию в световую, звуковую или магнитную, судят о значении напряжения.

Таким образом, любой индикатор напряжения подключается своими контактами в домашней проводке к потенциалам фазы и нуля. При этом встроенный в его корпус токоограничивающий резистор, снижает протекающий ток до минимального, безопасного значения, которое способно выполнить механическую работу.

По результатам этого действия судят о наличии напряжения. Например, загорелась индикаторная лампочка или появился звуковой сигнал встроенного динамика — значит на фазном проводе присутствует напряжения. В противном случае — его нет.

Среди электриков, нарушающих требования правил безопасности, используется метод проверки напряжения «контрольными лампами». Он основан на подключении между фазным проводом сети и землей исправной лампы накаливания, которая светится под нагрузкой и не горит без нее.

Внутри квартиры с однофазной сетью мы пользуемся этим способом, когда вставляем в розетку вилку настольной лампы. А основное нарушение, из-за которого запрещены «контрольки» состоит в том, что при ошибочном контакте между двумя фазными проводами трехфазной сети они подключаются к напряжению не 220, а 380 вольт и в результате их колбы от взрывного воздействия температуры разлетаются мелкими частицами стеклянного потока, травмируя людей.

Контрольные-лампы
Электрик, держащий в руке такую лампу, инстинктивным движением бросает ее. Подключенный к цоколю патрона потенциал фазы вместе с летящей лампой, касаясь любого оказавшегося на его пути предмета, создает опасный ток короткого замыкания… Даже случайное падение такой конструкции с открытой колбой ведет к поражению электрическим током.

Не пользуйтесь этим методом и разъясняйте его опасность окружающим.

Виды указателей напряжения для домашней сети

Частой ошибкой неопытных пользователей, создающей травмоопасную ситуацию, является использование электрических приборов не по их прямому назначению.

Все электрические приборы, включая индикаторы, создаются для работы только под определенным видом напряжения.

Эта величина всегда указывается производителем на корпусе.

Нельзя пользоваться индикатором на 220 вольт в сети 380 или выше. Это опасно для жизни.

Указатели напряжения до 0,4 кВ могут срабатывать на основе прохождения через них тока с:

  1. емкостным;
  2. или активным характером.

В первом случае ток идет через тело оператора, а во втором минуя его по подключенным к цепи проводникам.

Емкостные индикаторы напряжения

Их выполняют в виде отвертки с контактным кольцом.

Работа емкостного указателя напряжения
Острие прикладывают к металлу проверяемого провода или контакту коммутационного прибора, а специальную металлическую площадку касаются пальцем руки.

В этом случае создается электрическая цепь переменного тока, ограниченного встроенным в указатель резистором, по пути:

  • потенциал фазы;
  • проверяемый проводник;
  • внутренняя схема индикатора до контактной площадки;
  • человеческое тело;
  • контур земли.

Естественно, что ток ограничен до безопасной величины в доли миллиампера. При его появлении загорается свет от вмонтированной в корпусе неоновой лампочки.

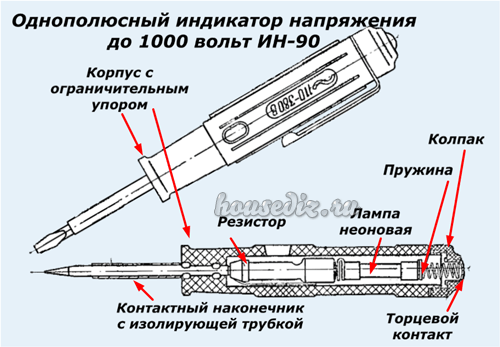

Индикатор-напряжения-ИН-90
Среди старых моделей индикаторов до сих пор работают приборы типов УНН-1х, УНН-1м, ИН-91, УНН-90 и другие подобные конструкции. Зажигание их лампочек происходит при контакте с проводником, находящимся под напряжением порядка 70 вольт или больше. На меньшее значение они не среагируют.
Рынок современных указателей емкостного типа заполнен многочисленными изделиями из Китая и других стран. В принципе, они оправдывают в работе свою цену, но среди этих конструкций встречаются приборы со светодиодными лампочками, которые не всегда хорошо налажены и отстроены от токов наводок. Обладая завышенной чувствительностью, они могут светиться от наведенного напряжения. Это часто вводит в заблуждение домашнего мастера.

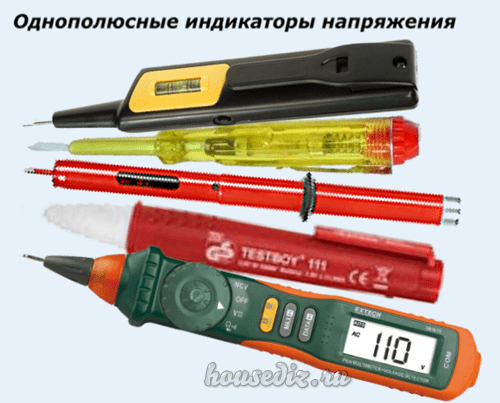

однопоолюсные-индикаторы-напряжения
Профессиональные указатели напряжения емкостного типа менее подвержены этому явлению, но все равно полностью не избавлены от него, хоть и могут выполнять ряд дополнительных функций.

Работая с подобными индикаторами можно ошибиться еще и по той причине, что при ярком свете солнца зрительное восприятие светящейся лампочки индикатора ослабляется, ее загорание можно просто не увидеть. Особенно это характерно для светодиодных бюджетных моделей.

При таких условиях лучше работают индикаторы с автономным питанием, дополнительно сигнализирующие о появлении напряжения писком зуммера.

Двухполюсные индикаторы напряжения

Эти указатели тоже работают по факту проходящего через них тока. Их наконечники прикладывают между проверяемыми потенциалами фазы и нуля. Человек не вступает в контакт с контролируемым током, отделен от него слоем усиленной изоляции.

Подобные указатели имеют в своем корпусе сигнальную лампу и два резистора:

  1. токоограничивающий;
  2. шунтирующий.

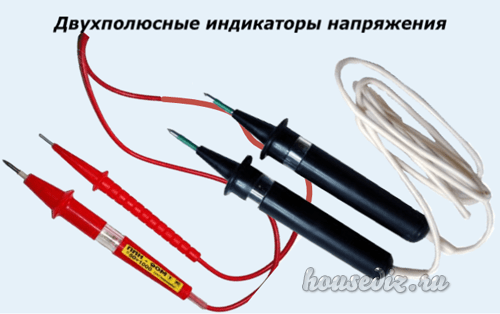

двухпоолюсные-индикаторы-напряжения
Оба корпуса выполнены из прочного изоляционного материала с щупами и защитными ограничительными кольцами, за пределы которых запрещено располагать пальцы при проверках напряжения. Связь между щупами создана гибким проводом со слоем изоляции повышенной прочности и надежности.

Из старых моделей до сих пор популярны МИН-1. УНН-10. Диапазон рабочего напряжения лежит в пределах 70÷660 вольт, а лампа зажигается от 60÷65. Эти приборы могут работать как в схемах переменного, так и постоянного тока.

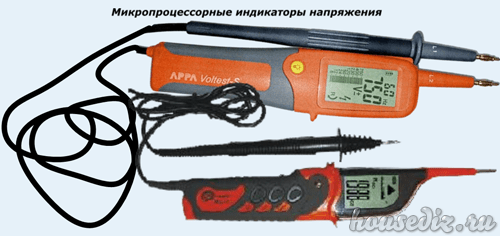

Ассортимент современных приборов обширен. Среди них встречаются дорогие электронные и микропроцессорные изделия со множеством дополнительных функций, включающих:

  • проверку чередования фаз;
  • самодиагностику;
  • оценку работы УЗО;
  • автовключение;
  • подсветку зоны измерения;
  • звуковую индикацию и многие другие возможности.

двухполюсные-указатели-напряжения
Рекомендовать какую-то марку и производителя на основе опыта их использования довольно сложно.

На показания прибора такой конструкции не влияют паразитные емкости кабеля и связи. За счет этого их информация более достоверна и надежна, чем у емкостных аналогов.


Приборы измерения напряжения

Индикаторы либо указатели своим действием указывают на наличие какого-то уровня напряжения на проверяемом участке. Они не предназначены для определения его величины.

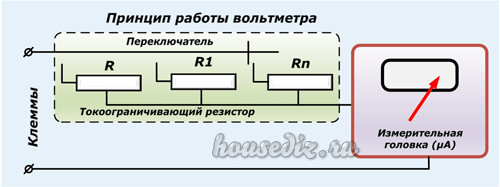

принцип-работы-вольтметра
Функция измерения возложена на приборы, которые наделены определенными метрологическими характеристиками — вольтметрами.
Принцип их работы основан на использовании измерительной головки, чувствительной к очень маленьким токам порядка микроампера. Она подключается к контролируемой цепи напряжения клеммами через токоограничивающий резистор. У приборов, имеющих несколько пределов измерения, устанавливается переключатель номиналов резисторов.
Таким образом, создавая последовательную цепочку из определенных резисторов, коммутируемую к измерительной головке, осуществляют выбор режима измерения вольтметра, создавая один и тот же предел для отклонения стрелки.

У цифровых приборов функции измерительной головки возложены на измерительные, логические и информационные органы.

Домашнему мастеру для выполнения подобной работы рекомендуется приобрести комбинированный прибор, обладающий функциями измерения напряжения, тока, сопротивления.

тестер-Ц4324
Из старых моделей, выпускаемых в СССР, хорошо работает тестер Ц4324. Полузатертый от длительного использования знак качества, нанесенный на корпусе, до сих пор оправдывает свое предназначение.

Конечно, такие стрелочные приборы в современное время считаются анахронизмом. Они требуют внимания, знаний, умения выполнять переключения и быстро делать математические расчеты в уме. А ошибки в положении тумблеров при измерениях заканчиваются выгоранием внутренних элементов схемы.

схема тестера Ц4323
Раньше приходилось выручать товарищей, спаливших по невнимательности свои приборы и помогать им в ремонте.

С тех пор остались схемы советских тестеров. Если кому нужны — пишите в комментариях, вышлю на почту фотографии необходимых страниц.

мультиметры
Современные измерители электрических параметров называют авометрами, ампервольтомметрами или мультиметрами.

Суть их едина: на основе электронной или микропроцессорной схемы выполняются точные замеры иногда практически в автоматическом режиме с мгновенным выводом информации в текстовом виде на дисплей.

Однако переключатели и кнопки остались, пользоваться ими надо осмысленно.


Неприятные и курьезные случаи из жизни электрика

Опасная ошибка

Работая релейщиком на ПС-330 кВ в конце 90-х годов пришлось срочно выезжать на аварийное отключение системы шин удаленной подстанции 110/10 кВ.

Прибыв на место происшествия, увидели, что к забору ограждения приставлена лестница. Дверь сооружения с высоковольтным оборудованием открыта, рядом валяется взломанный замок. Внутри КРУН около шин обнаружен мужчина в обгорелой одежде без признаков жизни. Рядом с ним — набор слесарного инструмента и на полу — указатель напряжения типа УНН-90.

Выяснилось, что это электрик ЖКХ, промышлявший воровством цветного металла, который решил поживиться на необслуживаемой подстанции. Но знаний электротехники и ТБ явно не хватило. Он пользовался индикатором напряжения, не соответствующим классу сети. 10 киловольт моментально создало ток, который не выдержало тело пострадавшего…

Затрудненный поиск неисправности

В здании Брежневской постройки из ж/б плит, построенном доблестным стройбатом, проводка выполнена алюминиевой лапшой, разбросанной по полу под лагами деревянного пола. Для освещения комнат провода выводятся с верхнего этажа на нижний через отверстие в полу/потолке. Соединения сделаны скрутками без распределительных коробок.

Владельцы квартиры попросили исправить розетку около телевизора, который периодически отключался. Указатель ИН-90 показал фазу. Проверил контакт нуля прозвонкой цепи. Вроде бы все нормально, а телевизор не включается. Замерил напряжение в розетке тестером: вместо 220 между фазой и нулем оказалось 100 вольт. Пришлось разбираться в клубке запутанных проводов в трех разных местах.

В итоге обнаружен облом одной жилы на месте изгиба провода и касание между собой обгорелых подвижных концов, которые при нагрузке отодвигались.

Рекомендации по замеру напряжения и пользованию индикаторами

Измерительные приборы подключаются к величине опасного потенциала. По действующим правилам ТБ до начала работы с ними необходимо проверить их исправность. Изоляция любого указателя, даже только что купленного в специализированном магазине, должна быть испытана в электротехнической лаборатории повышенным напряжением с оформлением протокола, гарантирующего право безопасной работы на определенный срок.

Перед каждым использованием индикатор следует осматривать на предмет механического состояния корпуса и качества изоляции, а затем проверять работоспособность контрольным замером в точке с гарантированным наличием напряжения. Иначе пользование поломанным прибором приведет к ошибке, связанной с КЗ в сети или травмой человека.

Все двухпроводные индикаторы и вольтметры указывают напряжение в том месте, куда их подключили, а не там, где хотели подключить. Будьте внимательны при замерах.

Применение измерительного прибора, соответствующего классу сети — очень важное условие безопасности, поэтому уже третий раз на нем заострено внимание.

Проверяя напряжение, всегда придавайте телу устойчивое положение, исключайте случаи неожиданного падения, не контактируйте с заземленными предметами. Опытные электрики при работе под напряжением стараются держать одну руку в кармане, чтобы не создать путь тока утечки через нее.

Самая важная рекомендация под конец: работы по определению фазы и нуля, замеру напряжения относятся к опасным и к ним согласно правилам безопасности допускается только подготовленный, сдавший экзамены и отданный приказом по электротехническому предприятию персонал.

Если вы работаете на свой страхи риск в собственной квартире, то хотя бы прочитайте правила безопасности до начала каких-либо действий с напряжением. Электроэнергия опасна и не прощает ошибок никому. От нее постоянно гибнут люди, даже опытные электрики с большим стажем, совершая случайные ошибки.

Практические рекомендации по обзору и использованию индикаторов напряжения в сети 0,4 кВ хорошо показал электрик ЖКХ Серегей Панушкин в своем видеоролике. Рекомендую посмотреть его прямо в статье.

Возможно, вы заметите расхождения моей статьи с его рекомендациями. Задавайте вопросы в комментариях и я объясню вам свою точку зрения.
