Какие существуют схемы для подключения розеток в доме и квартире

Схемы подключения розеток

Сразу стоит зафиксировать внимание читателя, что современный человек живет по двойным стандартам, одновременно действующим в мире электричества.

Такая объективная реальность сложилась в переходный период, когда:





  • еще продолжают эксплуатироваться здания со старой системой электроснабжения, выполненной по схеме TN-C, которой длительно пользовались наши родители и дедушки;
  • Нормальный режим работы электрооборудования в системе TN-C

  • новые жилища строятся по более безопасной схеме заземления— TN-S;
  • Аварийный режим работы электрооборудования в системе TN-S

  • происходит плановый, но медленный перевод старых домов с системы TN-C на TN-C-S.
  • Аварийный режим работы электрооборудования в системе TN-C-S

Разницу между ними подробно излагает статья по обзору схем заземления для здания, дома, дачи.

Необходимость подобного перехода назревала постепенно, а стала осуществляться благодаря настоятельным требованиям со стороны международной электротехнической компании. Люди начали массово пользоваться мощными электрическими потребителями в быту, которые создают максимальную нагрузку на домашнюю сеть. Участились поломки электрооборудования, неисправностей проводки, стали возникать пожары.

Электрическая безопасность жилищ и людей стала серьёзно нарушаться.

Пришлось разрабатывать и внедрять новые системы защит, которые потребовали изменить схему подключения бытовых приборов к контуру заземления. С этой целью конструкции электрических розеток и кабелей для новых стандартов претерпели изменения.


Кабели и розетки для зданий с системой TN-C

В старой проводке однофазной сети используется всего две токопроводящих жилы кабеля:

  1. фазного потенциала;
  2. рабочего нуля.

Они подключаются на внутренние контакты розетки. Во многих странах принято рабочий ноль располагать слева, а фазу — справа, если смотреть на механизм с лицевой стороны. Однако у нас на это правило редко кто обращает внимание. Даже в отдельной комнате не часто соблюдается однообразие монтажа, что неправильно.

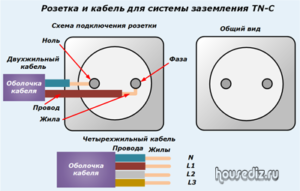

Розетка и кабель для системы заземления TN-C
Для трехфазного питания, которое подается на этажный щиток многоквартирного дома, применяется четырехжильный кабель, через который передаются три фазных потенциала и рабочий ноль.

Кабели и розетки для зданий с системой TN-C-S и TN-S

В этих схемах все корпуса электрических приборов дополнительно подключаются на контур заземления. С этой целью внутри кабеля используется еще одна жила защитного нуля (РЕ проводник), которая к розеткам монтируется на клемму добавочного разъема.

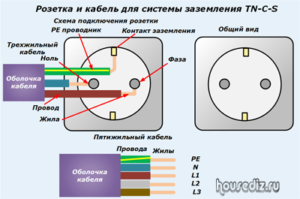

Розетка и кабель для системы заземления TN-C-S
В итоге у однофазной сети используется трехжильный кабель, а у трехфазной — пятижильный.

Рекомендации владельцам старых квартир по переходу на новый стандарт

Перевод зданий на безопасную схему электропитания в масштабе государства требует больших материальных затрат. Он осуществляется поэтапно и произойти быстро не может. Причем электроснабжающие организации будут выполнять реконструкцию схемы от источника питающей трансформаторной подстанции вплоть до каждого квартирного щитка многоэтажного дома.

На этом их функция закончится. Доработка домашней проводки внутри квартиры возложена на ее владельца. Время для этого есть. Его надо приурочивать к проведению очередного ремонта и полностью заменять старую проводку, розетки и оборудование.

Схемы подключения квартирных розеток

В практической деятельности встречается много вариантов прокладки домашней проводки. В зависимости от выбранного способа подключают розетки и выключатели.

Кабели питания подводятся от автоматического выключателя, расположенного внутри квартирного щитка одним из способов:

  • радиально;
  • по кольцу;
  • смешанно.

Внутри небольших помещений оптимальным считается разделение проводки на две группы, как выполнялось издавна в одноквартирной схеме подключения:

  1. силовую розеточную группу;
  2. осветительную часть.

Старая схема одноквартирной проводки
Каждую из них запитывают через свои защиты. Не стоит забывать и про УЗО или дифавтомат. Причем розетки для мощных потребителей типа стиральных машин, электрических плит подключают отдельной линией по возможности целым куском кабеля без каких-либо соединений.

Распределительные коробки розеточной группы используют для последовательного подключения потребителей к своим защитам в квартирном щитке. От них же идет к розетке всего один кабель.

Следует учитывать, что необходимое число розеток в современной комнате с учетом количества работающих электроприборов может достигать до десяти штук. Пользоваться постоянно удлинителями и тройниками не удобно, да и опасно.

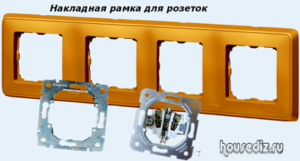

Накладная рамка для розеток
Поэтому вместо единичной розетки устанавливают смонтированные через накладную рамку механизмы или целые блоки.

В этом случае следует четко представлять различие электрических характеристик применяемой схемы.

Что такое розеточный блок

Его конструкция может включать до четырех отдельных розеток и собирается в заводских условиях с выполнением всех внутренних электрических соединений. Подключение проводов для блока выполняется как у единичной розетки.

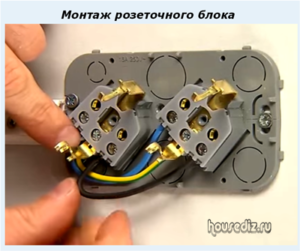

Монтаж розеточного блока
Этим он отличается от накладной рамки, в которой каждая розетка собирается обычно в последовательный шлейф с подключением проводов от одной к другой. Это экономически выгоднее и технически проще: не требуется прокладывать много кабелей и использовать дополнительные защиты.

Однако, мощные потребители, подключаемые к отдельным розеткам накладных рамок необходимо запитывать индивидуальным кабелем.

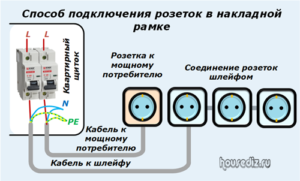

Способ подключения розеток в накладной рамке

Как подключить защитный провод к розетке

К монтажу РЕ проводника всегда предъявляются повышенные требования по надежности подключения и механической прочности. С этой целью способ шлейфа здесь запрещен. Допускается исключительно метод ответвления, когда вся магистраль защитного нуля выполняется цельным проводом от начала до конца. Сборка ее кусками при соединении их любыми методами не допускается.

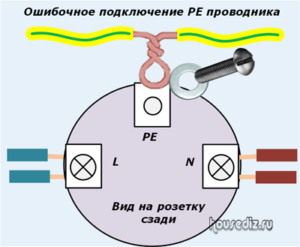

Ошибочное подключение РЕ-проводника
Причина такого жесткого требования в том, что аварийные токи достигают очень больших значений. Они способны сжечь любое ненадежное соединение. В этой ситуации подключенные потребители останутся без защит.

Этот пункт правил не всегда выполняют даже электрики, когда провод РЕ проводника заводят под винт с целой металлической жилой, но снятой изоляцией, используя петлю.

Это ошибочное действие, оно не считается ответвлением.

Способы создания ответвлений для розеток

Существует два технических решения, позволяющих снизить материальные затраты по прокладке РЕ проводника к розеткам:

  1. методом спец соединителей;
  2. дополнительной соединительной коробкой.

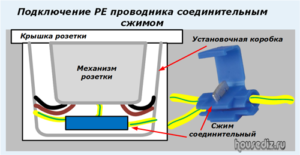

Подключение РЕ-проводника соединительным сжимом

Способ №1

Чтобы упростить монтаж защитного нуля для соединения розеток шлейфом можно воспользоваться специально разработанными для таких целей соединителями типа Scotchlok TM, использующими врезные контакты. Его часто называют «клипсой».

Такое место подключения можно разместить непосредственно внутри установочной коробки между розеточным механизмом и днищем. Достаточно при выборе деталей предусмотреть возможность обеспечения небольшого резервного пространства.

Способ №2

Рядом со шлейфом розеток создается дополнительная ответвительная коробка, скоммутированная РЕ проводником со щитком. Внутри нее сваркой подключаются ответвления к каждой розетке. Допускается использовать соединительную колодку.

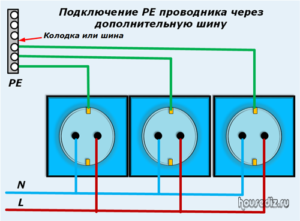

Подключение РЕ-проводника через дополнительную шину
В обоих случаях при подключении проводов фазы и нуля для розеток образуется шлейф, а РЕ-проводника — ответвление.

Заканчивая изложение материала предлагаю к просмотру видеоролик владельца elektrik-sam.info “Схема подключения розетки”.

Жду комментариев и вопросов. Напоминаю, что вы можете поделиться этой статьей с друзьями в соц сетях.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(7 голосов, в среднем: 5 из 5)

2 комментария

  1. Что-то я сильно сомневаюсь, что соединители типа Scotchlok TM надёжней чем цельный провод в виде петли!!!

    1. Здравствуйте, Валерий. Благодарю за комментарий.
      Сомневаться полезно. Это заставляет критически относиться к предоставляемой информации. Соединители Scotchlok отмечаются повышенной надежностью по сравнению с Wago и Werit, которые рекомендуются производителями для ответвлений. Последние я отклонил и не стал даже показывать. У Scotchlok TM используется врезной контакт.
      Вообще-то я сторонник создания дополнительной ответвительной коробки около розеточного блока. Так действительно надежнее, а все остальные соединители однозначно следует проверять под рабочей нагрузкой. Для цепей PE проводника это аварийный режим с максимальными токами.
