Как устроен и работает автоматический выключатель в домашней проводке. Правила выбора

автоиатический-выключатель

Внутри квартирной проводки наших родителей часто применялись пробки, тонкие проволочные вставки которых просто перегорали от проходящих через них повышенных токов.

На смену им постепенно пришли автоматические выключатели, обладающие бо́льшими техническими возможностями.

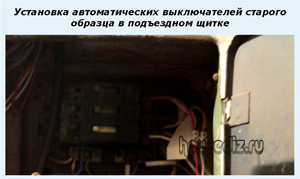

Во времена СССР их устанавливали в подъездных распределительных щитах для определенной группы потребителей.

Многие подобные конструкции отличаются высокой надежностью и продолжают безотказно эксплуатироваться уже несколько десятилетий.

Установка-автоматических-выключателей-старого-образца-в-подъездном-щитке
Сейчас они претерпели небольшие конструктивные изменения, работают в каждом квартирном щитке, обладают разными функциями, предназначены для отключения конкретных нагрузок. В статье представлен обзор устройств существующих моделей и правила их подбора для индивидуальной проводки.


Назначение

Автоматические выключатели, используемые в быту, создаются для комплексного решения следующих задач:

  • надежного пропускания тока номинальной нагрузки при длительном режиме эксплуатации;
  • постоянного выдерживания потенциала напряжения бытовой сети без нарушения ее изоляции;
  • возможности ручного управления состоянием силового контакта;
  • автоматического выбора момента возникновения аварии в подключенной схеме;
  • способности защиты выявлять момент возникновения перегрузки и создавать выдержку необходимого времени безопасной работы, по происшествии которого снимается питание с подключенных потребителей;
  • автоматической ликвидации токов коротких замыканий с минимально возможным временем.

Бытовые автоматы создаются для работы в однофазной сети 220 или трехфазной 380 В. Среди них встречаются конструкции, предназначенные для эксплуатации в цепях:

  1. постоянного тока;
  2. переменных синусоидальных гармоник 50/60 Гц;
  3. обоих видов напряжения.

Они могут быть выполнены в однолинейном или многофазном исполнении.

Автоматические выключатели в домашней электропроводке могут включаться только вручную нажатием на кнопку, а отключаются двумя способами:

  1. действием человека;
  2. работой встроенных защит.

Защиты автоматического выключателя

Сквозь конструкцию любой модели пропускается ток нагрузки. Его величина постоянно контролируется измерительными органами и анализируется логикой. Защита состоит их двух ступеней:

  1. теплового расцепителя;
  2. электромагнитной отсечки.

Каждая из них может работать самостоятельно вне зависимости от состояния другой.

Как работает тепловой расцепитель

Основной деталью является биметаллическая пластина, через которую постоянно протекает ток фазы, осуществляющий ее нагрев. Температура биметалла зависит от проходящей через него электроэнергии и длительности воздействия.

Биметаллическая пластина используется в качестве защелки отключающего механизма, а ее состояние зависит от стадии нагрева. При достижении критической величины создается изгиб, разрывающий силовой контакт выключателя для снятия питания с потребителей.

После такого отключения подать напряжение нажатием на кнопку включения не получится до тех пор, пока биметалл не остынет, вернувшись в исходное состояние.

Как работает электромагнит отключения

По обмотке катушки протекает ток нагрузки. Если его величина достигает ставки срабатывания, то подвижный якорь резким ударом притягивается к нижнему полюсу, одновременно разрывая силовой контакт выключателя.

Устройство автомата

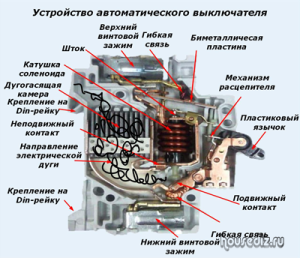

Типовая конструкция одной из многочисленных моделей в разрезе представлена на рисунке.

устройство-автоматического-выключателя
На клемму верхнего зажимного устройства подключается приходящий проводник фазы, а к нижнему зажиму — отходящий. Ток при включенном силовом контакте проходит сквозь гибкую верхнюю связь на биметаллическую пластину, управляющую механизмом расцепителя. Далее он поступает через обмотку соленоида на неподвижный силовой контакт, к которому прижимается пружинами подвижный контакт, соединенный нижней гибкой связью с отходящим зажимом.

При разрыве силовой цепи под нагрузкой всегда создается дуга, величина которой зависит от мощности разрываемого потока электроэнергии. Ее потенциал при определенных ситуациях способен выжечь металл на подвижном и стационарном контактах.

Поэтому в конструкцию включено дугогасящее устройство, разделяющее дугу на маленькие потоки, сразу подвергаемые резкому охлаждению. Их путь показан на картинке черными завитушками.

Уставка срабатывания биметалла может регулироваться положением винта в механизме расцепителя, а срабатывание отсечки установлено на заводе.

Пластиковый язычок рукоятки через устройство складывающихся рычагов позволяет коммутировать положение силового контакта вручную.

Времятоковая характеристика защит автомата

Принцип работы защит выключателя в автоматическом режиме демонстрирует график с отображением отношения аварийных токов к номинальному значению I ном по оси абсцисс и продолжительностью отключения по ординатам.

Вид-времятоковой-характеристики-у--автоматического-выключателя

Зона работы теплового расцепителя

При незначительном превышении нагрузки до 1,1 I ном (номинального тока) практически создается режим, когда отключение произойдет только через 10 тысяч секунд или порядка 2,5 часа. Это объясняется тем, что по истечении этого времени подобные токи способны разогреть электрические провода до критического состояния, когда начнутся необратимые процессы в слое изоляции.

До этого момента поддерживается баланс между подводом тепла от проходящей нагрузки по электропроводке и его отводом в окружающую среду.

Таким способом создается резерв нормальной работы потребителей при кратковременном превышении ими номинальной мощности или возникновении переходных процессов, связанных с запуском электродвигателей.

Когда значение перегрузки увеличивается, то время отключения тепловым расцепителем уменьшается, например, при пяти кратах I ном отключение биметаллом произойдет за промежуток от 0,01 до 1 секунды.

Зона работы электромагнита отключения

Если в предыдущей схеме работал принцип обеспечения резерва питания потребителей, то внутри рассматриваемой области он неприемлем. Эта зона предназначена для максимально быстрой ликвидации коротких замыканий, способных совершить аварии в сбалансированной энергосистеме, разрушить оборудование, создать пожар в доме.

Чем больше величина тока КЗ, тем быстрее должна отработать защита. При кратностях аварийных мощностей в 60÷80 раз разрыв цепи силового контакта должен производиться быстрее чем за 10 миллисекунд.

На приведенном графике видно, что у обеих зон имеется общая область, внутри которой защиты резервируют друг друга, а отключение выполняет более быстродействующая.


Технические характеристики автоматических выключателей для домашней проводки

Основными параметрами автоматов являются:

  • значение номинального тока;
  • величина напряжения сети;
  • вариант исполнения времятоковой характеристики;
  • количество полюсов;
  • возможности селективности;
  • предельная коммутационная способность контактов;
  • класс токоограничения;
  • конструкция корпуса и возможность крепления на Din-рейку.
маркировка-технических-зарактеристик-автомата

Как подобрать автомат по номинальному току

При определении этого параметра самая важная задача состоит в том, чтобы удачно соблюсти баланс между:

  1. работоспособностью защитных параметров автоматического выключателя;
  2. суммарной мощностью одновременно подключенных в сеть электрических приборов;
  3. техническими возможностями электропроводки.

Другим словами, провода с автоматом должны выдерживать токовую и тепловую нагрузки, создаваемые всеми работающим потребителями, а при ее превышении требуется отключение питания защитами.

Последовательность подбора автоматического выключателя по этим характеристикам представлена картинкой.

Для одновременного выбора автомата и проводки рекомендуется выполнить последовательность действий:

  • вычислить максимальный ток нагрузки всех одновременно работающих электроприемников;
  • подобрать по стандартному ряду токов номинал автомата;
  • выбрать марку электрических проводов по материалу меди или алюминия и размеру площади их поперечного сечения, не забывая о свойствах диэлектрического слоя.
Алгоритм-определения-номинального-тока-автоматического-выключателя

Как подобрать автомат по времятоковой характеристике

По быстроте отключения токовой электромагнитной отсечки автоматические выключатели, используемые в бытовых целях, делятся на 3 класса. Для производственных целей создаются еще три дополнительных группы.

времятоковые-характеристики-для-выключателей-бытовых-целей

Класс В

Защиты созданы для зданий со старой алюминиевой проводкой, питающей лампы накаливания, обогреватели, электроплиты, духовки. Кратность токов лежит в пределах 3÷5.

Класс С

Оптимальная работа оборудования современных квартир со стиральными и посудомоечными машинами, офисной техникой, морозильниками, осветительными приборами с большими пусковыми токами. Кратность 5÷10.

Класс D

Защита мощных двигателей насосов, компрессоров, подъемников, обрабатывающих станков.

Во всех этих классах работают электромагнитные расцепители, но они не всегда смогут выполнить необходимое быстродействие. Поэтому автоматы класса D нельзя подключать к потребителям, предназначенным для работы с защитами классов С и В.

Как подобрать автомат по селективности

Выбор-автоматического-выключателя-по-принципу-селективности

При возникновении аварий защиты должны работать по определенной, заранее заданной иерархии в комплексе с другими устройствами. Для разъяснения этого принципа показана упрощенная картинка с автоматом АВ1 в квартирном щитке, АВ2 — подъездном, АВ3 — на щите питающей подстанции.

Если в приборе, подключенному к электрической розетке квартиры, пробилась изоляция, то могут сработать все эти защиты. Однако, правильной будет следующая последовательность:

  • первоначальное отключение АВ1;
  • когда оно не произошло, то срабатывание АВ2 со снятием питания со всего подъезда;
  • если отказал АВ3, то работают защиты, отключающие питание со всего дома.

Избирательность подобного срабатывания осуществляется за счет подбора токовых и временных параметров отключающих устройств.

Как подобрать автомат по предельной коммутационной способности

Предельная-коммутационная-способность

Под этой величиной понимается то значение максимальной нагрузки в амперах, которую способен надежно разрывать автоматический выключатель во время аварии. Если она будет превышена, то механизм просто выйдет из строя.

На ПКС влияют:

  • материал проводов;
  • удаление от питающего трансформатора.

Иногда этот параметр путают с коммутационной износоустойчивостью, указывающей на число гарантированных заводом срабатываний до начала износа механизмов.

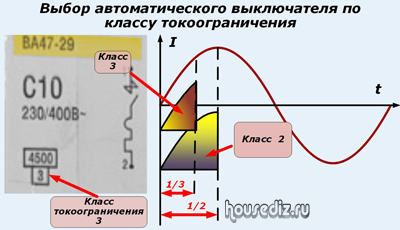

Как подобрать автомат по классу токоограничения

Бытовые аппараты защиты отличаются быстродействием срабатывания, которое классифицируют длительностью снятия питания по отношению к половине периода гармоники синусоиды.

Выбор-автоматического-выключателя-по-классу-токоограничения

Его выражают цифрами «1», «2», «3» и записывают дробью, у которой в числителе 1.

Класс 2 отключает КЗ за ½ полупериода, а 3 — 1/3. Класс 3 работает не только быстрее, но и исключает возможность аварийным токам достижения своего максимума. За обеспечение этой характеристики он считается самым совершенным, оптимальным.

Как подобрать автомат по сопротивлению петли фаза-ноль

Это довольно сложный вопрос, которому не уделяет внимание даже часть электриков ЖКХ. Но если его не учитывать, то вся предыдущая работа по выбору автоматического выключателя может не оправдаться.

Проверка-сопротивления--петли-«фаза-ноль»

Автомат квартирного щитка отключает токи КЗ, возникающие в подключенной схеме. При этом на него приходит напряжение от питающего трансформатора по проводам, которые имеют определенное электрическое сопротивление и по знаменитому закону Георга Ома этим ограничивают величину тока в цепи.

Рассмотрим это положение на примере. Допустим, что прибором электротехнической лаборатории замерили в розетке сопротивление проводов фаза-ноль (от потребителя квартиры до питающего ТН) в 1,3 Ома. Напряжение сети равно 220 вольт.

Ток КЗ составит Iкз=220/1,3=169,2 А.

Создадим мысленно металлическое короткое замыкание в розетке и рассчитаем его ток по формулам ПУЭ для защиты автоматом класса D с номиналом 16 ампер.

I=1,1х16×20=352 А.

Здесь:

  • 1,1 — запланированный запас;
  • 16 — токовый номинал автомата;
  • 20 — наибольший параметр кратности тока отсечки.

Два проведенных расчета показали, что в схеме может возникнуть ток только в 169,2 ампера. А для его отключения подобрали автомат, который будет работать при 352 амперах. Естественно, что он не подходит по этому параметру для рассматриваемой квартиры и не сможет отключать токи КЗ.

Как подобрать автомат по числу полюсов

Выбор-автоматического-выключателя-по-количеству-полюсов

Обычно защиту врезают в фазный провод квартиры за исключением вводных выключателей, которыми снимают и потенциал нуля. Это же правило действует и в трехфазных цепях, где применяют модели с тремя или четырьмя полюсами.

Вспомним, что защитный ноль нигде и никогда ни при каких обстоятельствах не должен разрываться.

Дополнительные характеристики автоматов

К ним относятся:

  • напряжение сети;
  • частота переменного тока;
  • степени защит корпуса (классы IP);
  • возможности работы в разных температурных условиях.

Выбор производителя

Когда приобретается много автоматов для установки в одном здании, то рекомендуется остановиться на единственном бренде. Но, придется учесть отведенные на покупку материальные затраты.

В остальных случаях допускается использовать надежные бюджетные модели.

Заключительные рекомендации

После приобретения автомата до его подключения в работу важно проверить основные электрические характеристики аппаратурой электротехнической лаборатории. При этом создаются реальные условия аварии методами прогрузки от дополнительного источника напряжения и анализируется поведение защит, составляется протокол проверки с подписями ответственных работников, выдается заключение о пригодности.

Это позволит исключить последствия небрежной транспортировки, нарушения режима хранения на складах и заводской брак, что важно для обеспечения дальнейшей надежной работы защит.

Вводя в работу только что купленный и непроверенный автомат, вы не имеете никаких гарантий его надежности.

Для более полного закрепления материала статьи рекомендуем посмотреть два виодоролика.
