Способы установки розеток и выключателей на поверхности строительных конструкций

монтаж розеток и выключателей

Высокая надежность крепления электрических коммутационных аппаратов, обеспечивающая их безопасную эксплуатацию в течение всего времени пользования электроэнергией, является одним из основных требований, которые предъявляются к квартирной электропроводке в любом помещении.

Домашний мастер, занимающийся ремонтными и строительными работами в электрической схеме комнат, должен:

  • профессионально выполнять установку розеток и выключателей;
  • правильно прокладывать и подключать провода к ним;
  • соблюдать технологические разработки, учитывающие физические процессы, происходящие при протекании электрического тока повышенной мощности.

Только в этом случае розетки и выключатели не будут со временем вываливаться из гнезд крепления, искрить, греться, создавать пожароопасную ситуацию, служить предпосылкой для получения электрических травм.


Современная домашняя электропроводка выполняется всего двумя способами:

  1. накладным методом прямо по поверхности строительных конструкций здания — открыто;
  2. внутри стен с выводом коммутационных аппаратов наружу — закрыто.

Для каждого из этих методов промышленность выпускает все необходимое оборудование:

  • провода и кабели различных сечений со слоями изоляции, предназначенной для работы в домашней проводке;
  • коммутационные устройства электрических точек (узлов соединения):
    • розетки;
    • выключатели;
    • подрозетники;
    • соединительные и распределительные коробки.

Для длительной безопасной эксплуатации элементов электропроводки домашнему мастеру остается только обеспечить:

  • надежные, плотные контакты в местах подключения проводов, создающие минимальные потери напряжения на переходных сопротивлениях;
  • высокую изоляцию токоведущих жил, исключающую возникновение токов утечек;
  • безопасность, учитывающую:
    • удобство управления;
    • ограничение допуска посторонних лиц;
    • противопожарную защиту.

Разберем эти моменты на примерах работ в электропроводке, проложенной разными способами.


Как устанавливать розетки и выключатели в закрытой проводке

Строительные конструкции из железобетона, кирпича, каменных плит

При заводском методе изготовления панельных зданий внутри строительных конструкций сразу создаются технологические пустоты — каналы для прокладки электрических кабелей и проводов. После сборки каркаса здания внутри стен уже подготовлены места для электрических коммуникаций.

В них остается заложить кабели, а по концам смонтировать узлы соединения электрических точек.

Особенности конструкций установочных коробок

Эти крепежные элементы предназначены для надежного удержания розеток и выключателей внутри строительных элементов.

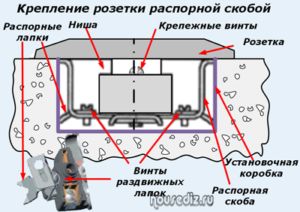

Крепление розетки распорной скобой
Все установочные коробки монтируются после прокладки кабеля, укладываются в строительный раствор, фиксируются им в подготовленных углублениях стены, строго ориентируются по горизонтали.

Материалом для установочных коробок раньше служила металлическая жесть.

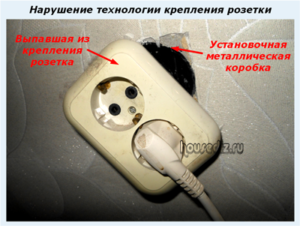

Нарушение технологии крепления розетки
В ней корпус розетки фиксировался распорными лапками за счет создания раздвигающего усилия винтами на специальных упорных лапках. Если электрик при монтаже допускал небольшую ошибку в затяжке крепления, то со временем крепление ослабевало, а розетка вываливалась из установочной коробки.

В процессе эксплуатации таких вещей допускать нельзя и электрикам периодически требовалось осуществлять внешний осмотр, проверку состояния электрических точек, своевременно устранять замеченные неисправности. Когда же этот процесс не выполнялся, то создавались очень опасные предпосылки.

Одна из причин возникновения подобных неисправностей кроется в довольно высоком скольжении металла раздвижных лапок по жести установочной коробки.

Современные корпуса подрозетников для скрытого монтажа выполняются из прочных пластмассовых материалов на основе негорючих сортов пенопропилена с высокими механическими и диэлектрическими свойствами.

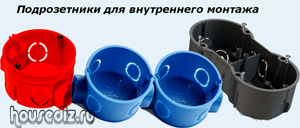

Подрозетники для внутреннего монтажа
Металл раздвижных лапок врезается в этот материал при зажиме винтов крепления, а розетка прочно удерживается в течение всего периода эксплуатации.

По этой причине при проведении реконструкции электрической сети имеет смысл отказываться от металлических установочных коробок и переходить на новые, пенопропиленовые.

Крепление корпуса в установочной коробке раздвижными лапками не является единственным. На поверхности современных коробок создаются усиленные площадки для фиксации розеток и выключателей винтами-саморезами, которые удерживают закрепляемый механизм через специальные посадочные отверстия.

Замена единичных розеток блоками

При ремонте квартиры следует учесть возросшее количество электрических приборов в домашнем пользовании и устанавливать не одну розетку, а целый блок из них. С этой целью установочные коробки созданы по принципу последовательного подключения между собой. Их можно собирать в ленту любой длины по количеству используемых коммутационных аппаратов.

Обоснованным техническим решением бывает использование установочной точки для расположения в этом месте комплекта выключателей, используемых для освещения различных мест комнаты.

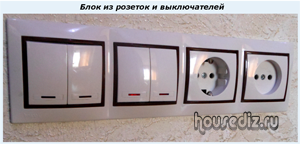

Блок из розеток и выключателей
Применение уже готовых внутренних каналов в стене избавляет домашнего мастера от создания новых магистралей, связанных с выполнением грязных строительных работ по штроблению, сверлению, штукатурке, выравниванию поверхностей.

Интересную технологию монтажа подрозетников в закрытой проводке предлагает в своем видеоролике Pavel Sidorik. Он наглядно дополняет материал статьи. Рекомендую его к просмотру.

Строительные конструкции с керамической плиткой

Когда у владельца комнаты возникает дизайнерский замысел по установке закрытой розетки или выключателя на поверхности стены, покрытой плиткой из керамических материалов, то определенная часть даже опытных электриков отказывается и не берется реализовывать подобные идеи из-за хрупкого материала, способного треснуть в самых неожиданных местах при небольшом нарушении технологии его обработки.

Однако, технически осуществить его возможно. Вашему вниманию предлагается описание одного из вариантов подобной работы с иллюстрацией этапов выполнения фотографиями. Они наглядно показывают примененную домашним мастером технологию.

На наш взгляд она может быть взята за основу, но ее явно можно усовершенствовать. Предлагаем вам прокомментировать этот материал после ознакомления. Нас интересует несколько мнений разных специалистов по этому вопросу.

Учтите, что владелец указал место, где раньше, стояла розетка и к нему до наклейки плитки был подведен кабель внутри стены. К нему требовалось просто подключиться, а прокладывать не было необходимости.

Последовательность строительных операций по установке розетки

Технология установки розетки внутрь стены с наклеенной плиткой показывается последовательной серией фотографий.

Последовательность высверливания отверстий в плитке

Для сверления керамики следует использовать специально предназначенные для этого острые сверла или резцы с победитовыми наконечниками, а лучше — алмазным напылением. Естественно, что инструмент последнего класса стоит дороже обычного и приобретать его для единичной работы невыгодно.

Домашнему мастеру в одной комнате рекомендуется выполнить карандашом разметку мест под установочные коробки, а затем аккуратно снять фаску с декоративного покрытия резцом для электрической дрели и высверлить внутреннюю площадь по периметру контура.

Сверло каждый раз следует располагать близко от только что созданного отверстия, но кромки не должны пересекаться. Иначе создать аккуратные выемки будет проблематично. Глубина отверстий должна соответствовать толщине плитки.

Когда все отверстия по периметру контура будут выполнены наступит очередь молотка и острого зубила. Также можно воспользоваться долотом или стамеской. Методом нанесения точечных ударов небольшой силы скалывают все перегородки между отверстиями.

Выбивание перегородок и отверстий в плитке

Работать надо осторожно: режущая кромка ударного инструмента не должна выходить за внешние пределы отверстий.

После удаления перегородок убирают область плитки, расположенной на внутренней части. Обратите внимание на то, чтобы все ее механические связи с внешней стороной были разорваны.

После грубого удаления остатков керамики приступают к последовательному выравниванию острых кромок методом стачивания абразивным кругом ручной дрелью.

Затем необходимо:

Подготовка отверстий под плиткой

  • сверлом для бетона маленького диаметра рассверлить бетонную плиту под плиткой на глубину установочной коробки. При работе следует отступать от кромки плитки, не допускать контактов рабочего инструмента с хрупкой керамикой;
  • расширить тонкие отверстия более толстым сверлом, а сразу рассверливать им бетон нельзя: повышенные нагрузки будут передаваться на материал плитки;
  • удалить излишки бетона между отверстиями перфоратором или ручным инструментом.

Последний этап можно выполнять и ударной дрелью. Но он в этом случае растянется во времени, создаст лишние трудности.

Последовательность ввода кабеля в установочную коробку
Когда внутренняя полость стены подготовлена по объему и позволяет устанавливать монтажную коробку создают магистраль для подвода кабеля к розетке и заводят его из внутренней части стены.

Вытащить его можно самодельным крючком из любого куска проволоки, который вталкивают внутрь отверстия и вытаскивают после захвата кабеля.

Конец провода берут в руку и аккуратно извлекают наружу, вводя в установочную пластмассовую коробку.

В этот же блок заводят остальные концы соединительных проводов. Проделанную полость в стене заполняют подготовленной строительной смесью и вдавливают в нее общую установочную коробку, контролируя ее положение на стене. После этого лишние комки раствора, выдавленные через отверстия, удаляют слегка влажной тряпкой.

Последовательность монтажа установочной коробки и розеток
С помощью строительного уровня контролируют и регулируют положение установочного блока.

Особенности подключения проводов

Выходящие из установочной коробки концы к клеммам монтируют обычным методом — с помощью винтовых зажимов.

Иногда для подключения розетки таким способом создается нестандартная ситуация, когда нельзя полностью проложить кабель от распределительной квартирной коробки к новому коммутационному аппарату и приходится наращивать кусок старого, уже проложенного.

Перед началом работы необходимо проверить отсутствие напряжения на нем указателем или другим способом. Только после его отсутствия можно работать.

Способ соединения проводов внутри стены
Место удлинения кабеля чаще всего придется прятать прямо в стене, что не совсем правильно с точки зрения технологии монтажа и правил безопасности. Но, с этим придется мириться. А вот о надежности и качестве соединения придется побеспокоиться.

Хорошую изоляцию электрических цепей от строительных конструкций обеспечивает термоусадочная трубка. Ее надевают на свободные жилы с одной стороны кабеля до электрического соединения.

Концы проводов стыкуемых кабелей могут быть выполнены из разных металлов: алюминия и меди. Их контакт создают через стальные трубчатые переходники с винтами, которые сразу надежно зажимают. Затем на это место перемещают термоусадочную трубку и нагревают ее промышленным феном или даже пламенем зажигалки.

Под действием температуры материал трубки плотно облегает место соединения проводов в клемме, надежно изолирует его.


Заключительные этапы монтажа

Их лучше разделить на выполнение:

  • электрических проверок собранной схемы;
  • окончательное закрытие и закрепление декоративных крышек.
Электрические проверки выполненной работы

Это обязательный пункт, который необходимо выполнять прозвонкой электрического монтажа до подачи рабочего напряжения. Схема должна быть полностью собрана, а защитные крышки можно не закрывать. Это избавит от лишних операций при устранении выявленных ошибок: мест обрыва, замыканий, нарушений изоляции.

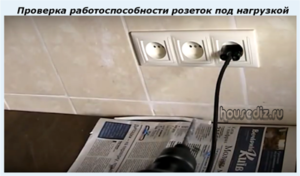

Проверка работоспособности розеток-под-нагрузкой
После прозвонки электрической схемы на нее подают напряжение, контролируют наличие потенциалов фазы и нуля. Однако, выявить плохой контакт можно только под нагрузкой, создаваемой мощным потребителем, например, дрелью.

Если она нормально работает не на холостом режиме, а под нагрузкой, когда высверливается толстое отверстие в металле, то работа выполнена правильно. При этом не должен наблюдаться нагрев контактов розетки.

Установка и закрытие декоративной крышки, ее крепление винтами.

Эти операции выполняют в самом конце, как заключительные.

Заключительные этапы монтажа розеток

Строительные конструкции с гипсокартонными перегородками

Стенки из гипсокартона, ДПВ или ДСП имеют небольшую толщину, но обладают прочностью, позволяющей монтировать на поверхности накладные или врезать встроенные внутрь розетки и выключатели. Для этих целей промышленность выпускает специальные пластиковые подрозетники.

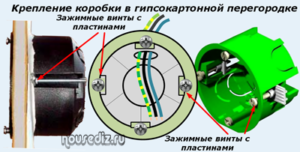

Крепление коробки в гипсокартонной перегородке
Они имеют подвижные пластины, расположенные с тыльной стороны корпуса. Через отверстия в гипсокартоне внутрь пластин вворачивают винты, сдвигающие эти фиксаторы к поверхности стенки. За счет этого создается надежное крепление подрозетника на строительной конструкции.

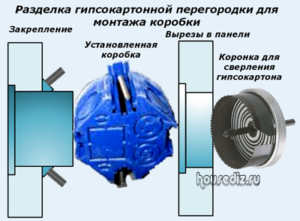

Разделка гипсокартонной перегородки для монтажа коробки
Для внутреннего монтажа розетки или выключателя требуется вырезать отверстие в гипсокартоне для установочной коробки. Гипс и картон легко обрабатываются обыкновенным остро заточенным ножом. Единичное отверстие можно аккуратно вырезать не затрачивая особых усилий.

Если же требуется устанавливать много установочных коробок, то приобретают специальную коронку с круговыми пилами для обработки гипсокартона. Она крепится в патрон дрели, позволяет быстро создавать аккуратные отверстия с ровными кромками.

Установка подрезетника в вырезанное отверстие и закручивание крепежных винтов не вызывает особых затруднений и показана в видеоролике Евгения Романова.

Как устанавливать розетки и выключатели в открытой проводке

Способ накладного крепления коммутационных аппаратов требует дополнительного соблюдения защитных мер. Все элементы электропроводки доступны для непосредственного контакта с человеком и должны оборудоваться слоем изоляции повышенной прочности.

Одновременно необходимо исключить возможность возникновения пожара в том случае, когда создается короткое замыкание в любом месте схемы. С этой целью провода отделяются от деревянных стен на расстояние, а под установочные коробки монтируют специальные подрозетники на металлические прокладки.

Корпуса подрозетников могут быть выполнены из древесины, красиво декорированы, но, они обязательно пропитываются противопожарным раствором, препятствующим горению.

Деревянные подрозетники для открытой проводки
Подрозетник крепится к строительной конструкции обыкновенными шурупами с плоской головкой. Предварительно в древесине просверливают отверстие, исключающее образование в ней трещин.

С розетки снимают крышку и по уровню крепят саморезами корпус к подрозетнику, подключают провода.

Закрытие крышки с удалением части подпрессовки
Для безопасного ввода кабеля на крышке по его размеру необходимо удалить часть подпрессовки — тонкой части стенки. Тогда оболочка провода не будут пережиматься крышкой при закручивании винта крепления.

Старые мастера помнят, что раньше крышки розеток были более хрупкими и могли треснуть при неаккуратном обращении. Сейчас перемычку можно срезать обычным ножом.

Как видите, установку розеток и выключателей на строительные конструкции выполнить домашнему мастеру вполне возможно. Не стоит только забывать о правилах электрической и пожарной безопасности.

Об этом напоминает Дмитрий Авдеев в своем видеоролике, посвященном способу прокладки открытой проводки в ретро стиле.

Задавайте вопросы по теме статьи в комментариях.

Сейчас самое время поделиться ею в социальных сетях со своими друзьями.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(16 голосов, в среднем: 4.9 из 5)

Комментарий

  1. В дополнение от себя:
    1) в плитке, если делать самому, то лучше прорезать прямоугольник (главное, чтобы декоративная крышка блока была большего размера, чем прорез и полностью его закрывала, а все подразетники в итоге крепко сидели на своих местах), а не кучу кружочков. Это никак не отразиться на эстетической составляющей, но сэкономит время. Да и не получиться все сделать красиво и ровно без дорогих алмазных коронок по стеклу и плитке.
    Опять же, самостоятельно, без навыков работы с плиткой можно все испортить. А вот примерно так должна выглядеть работа профи с применением коронок:
    Блок подразетников в плитке

    2) поскольку в статье упоминаются гипсокартонные конструкции, хочу добавить про современную альтернативу гипсокартону (если необходимо получить более прочную стену) — стекломагнезитовые листы. Они, конечно, на порядок дороже гипсокартона, но при этом намного прочнее. Такие листы можно пилить даже обычной ножовкой, в них легко монтируются подразетники и, в зависимости от толщины СМЛ, на них можно даже повесить систему раздвижных дверей.
