Что такое класс защиты корпуса прибора по IP

защита корпуса по IP

Домашний мастер должен представлять, что всем бытовым и техническим электрическим приборам. Даже включая розетки и выключатели, при изготовлении придаётся повышенное внимание по обеспечению надежной эксплуатации. С этой целью их корпуса изготавливают по определенным правилам, стандартизируют по международным нормам.

Основное внимание уделяется безопасности пользования, исключению возможности травматизма при работе и ремонте. Это достигается качеством изготовления и последующим тестированием по технологическим нормативам.


Методика классификации IP

Современные электротехнические изделия, включая розетки и выключатели, четко стандартизируются по степеням защиты от проникновения в них посторонних веществ по принятым международным нормам Ingress Protection. При сокращении термина образуется простая маркировка: код «IP». К этим буквам добавляют последовательно две цифры, образуя определённое их сочетание, например, IP20 либо IP45:

  • первая цифра используется для предоставления информации о защите от проникновения внутрь корпуса твердых инородных предметов;
  • вторая — содержит информацию о предохранении от воздействия жидкостей.

Сочетание обеих цифр указывает на степень защиты корпуса, установленную заводом изготовителем. Каждое увеличение значения определяет повышенный этап герметичности.

Рассмотрим их подробнее.

Защита корпуса от твердых тел

Значение первой цифры после аббревиатуры IP может изменяться от 0 до 6.

Класс 0

Корпуса, промаркированные цифрой «0» защитой не снабжаются.

Класс 1

Обеспечивается защита от случайного проникновения руки человека через корпус работающего прибора. На его поверхности допускается установка вентиляционных отверстий менее 50 мм в диаметре. Через них не попадут более крупные предметы.

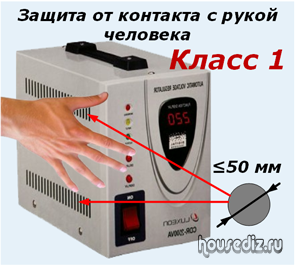

Защита от контакта с рукой человека
Метод применяется для наружных щитов, уличных рубильников с плавкими вставками и другого подобного оборудования. Внутри комнат он не используется.

Класс 2

Защита от попадания пальца руки внутрь корпуса создается за счет уменьшения диаметров вентиляционных отверстий до 12,5 мм. Если предыдущий способ использовался для наружного применения корпусов электрооборудования, для которых создается дополнительное ограждение, то этот метод широко распространен среди бытовых устройств, размещаемых в помещениях.

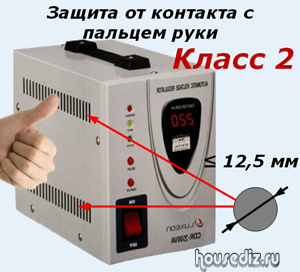

Защита от контакта с пальцем руки
К ним относят электрические щитки, распределительные коробки и даже штепсельные розетки.

Класс 3

Через отверстия в корпусе не должны попадать инструменты и провода. Площадь щелей ограничивается сечениями с размером 2,5 мм.

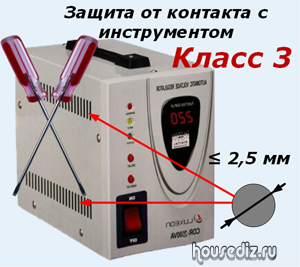

Защита от контакта с инструментом
Такие поверхности создаются на кожухах электрических устройств широкого применения, располагаемых внутри жилых комнат, например, коробок для установки розетки либо выключателя.

Класс 4

При этом способе защиты ограничивается доступ посторонних предметов через щели в 1 мм ширины. Сквозь них не должны пройти не только обыкновенные инструменты домашнего мастера, но и куски проволоки, отрезки проводов.

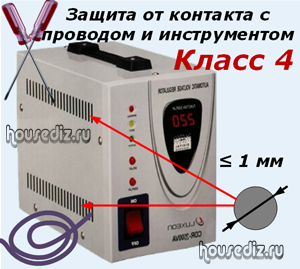

Защита от контакта с проводом и инструментом
По этому методу производители выпускают розетки со шторками, которые надежно предохраняют внутреннюю схему. Они монтируются на кухне или в сан узле.

Класс 5

Корпус полностью исключает создание внутренних повреждений за счет проникновения предметов извне. Песок и мелкая пыль, находящиеся в воздухе, не могут причинить существенного вред.

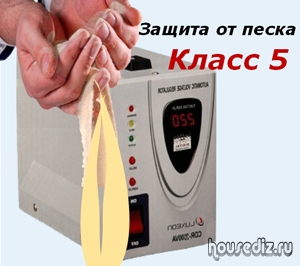

Защита от песка
Такие кожуха создаются для производственного оборудования, работающего в условиях запыленности, например — металлообрабатывающих цехах. В домашних условиях устанавливать розетки с подобной защитой большого смысла нет.

Класс 6

Корпус электроприбора не пропустит мелкие пылинки, постоянно находящиеся в воздухе. Он отлично защищает внутренне оборудование от их проникновения.

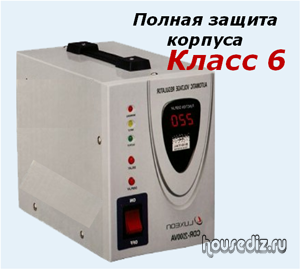

Полная защита корпуса
Подобные приборы часто устанавливают для работы на улице. Они обычно хорошо защищают и от проникновения воды. Этот отдельный показатель IP стандарта. Он характеризуется второй цифрой.


Защита корпуса от жидкостей и воды

Значение второй цифры после аббревиатуры IP(_) может меняться от 1 до 5.

Стандарт 1

Корпус электроприбора защищается от попадания водяных капель, падающих сверху вниз.

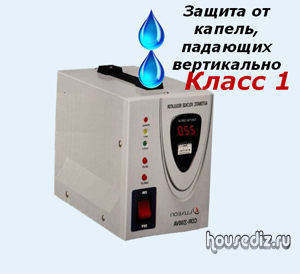

Защита от капель, падающих вертикально
На практике специально так не поступают. Электроприборы никто не ставит под дождь, но, в исключительных случаях такая ситуация может возникнуть. Внутренняя схема должна быть предохранена от попадания брызг.

Стандарт 2

Защита осуществляется от падения водяных капель под углом до 15 градусов в любом направлении.

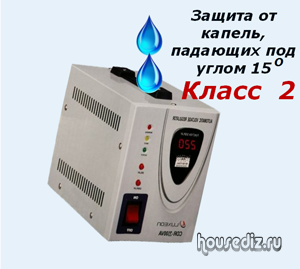

Защита от капель, падающих под углом 15
Примерами исполнения таких корпусов являются розетки и выключатели, предназначенные для работы в обычных сухих комнатах. Пользоваться ими мокрыми руками нельзя.

Стандарт 3

Защита осуществляется от падения водяных капель под углом до 60 градусов в любом направлении.

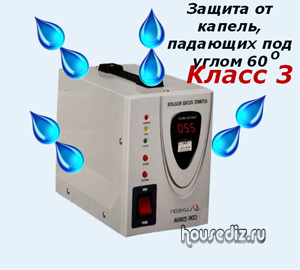

Защита от капель, падающих под углом 60
Подобные корпуса обладают лучшей конструкцией защиты от брызг, но полностью от их попадания внутрь предохранить не могут.

Стандарт 4

Корпус предохраняет от попадания водяных брызг с любой стороны. Он используется на электроприборах, устанавливаемых для эксплуатации в помещениях, где существует возможность попадания влаги из водопровода на электроустановку.

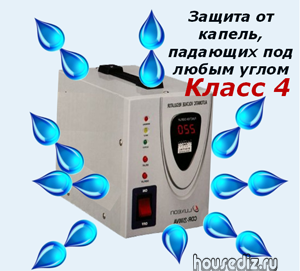

Защита от капель, падающих под любым углом
Кухонные электроприборы и устройства для ванных комнат снабжаются подобными корпусами.

Стандарт 5

Защита корпуса создается для предохранения от кратковременного воздействия при возможных затоплениях. Подобные конструкции создаются для работы в условиях повышенной влажности или на кораблях, где существует вероятность попадания на прибор волны во время шторма.

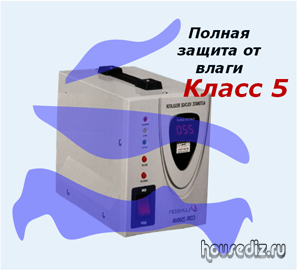

Полная защита от влаги
Для домашних условий такие случаи можно не рассматривать. Розетки, выключатели и бытовую технику так не эксплуатируют.

Маркировка электроприборов по классу IP важна при выборе параметров электрической дрели, покупке перфоратора или, других инструментов домашнего мастера либо розетки и выключателя.

Как проходит тестирование корпуса на попадания влаги можно посмотреть в видеоролике производителей осветительных и коммутационных приборов.
