Бытовые розетки: как возникают неисправности

неисправерсти-в-розетке

С детских лет мы постоянно пользуемся электричеством и привыкли, что оно облегчает нашу жизнь.

Телевизоры, холодильники, стиральные машины, светильники и другая техника выпускается так, чтобы было удобно их подключать к домашней проводке в любом месте.

Для этого используются бытовые розетки, соединенные с квартирной сетью, и вилки, закрепленные на шнуре питания электроприбора. Через образованные ими электрические контакты проходит ток нагрузки.

Подавляющее большинство этих устройств работают надежно и длительно потому, что все технические характеристики оптимально подобраны, соблюдаются правила монтажа, эксплуатации.

неисправерсти розеток
Однако, многие люди могут привести примеры из собственной жизни, когда происходит нагрев проводов или корпуса, возникает искрение или проявляются другие неисправности розеток, вплоть до возгорания изоляции либо даже возникновения пожара.

Причины их появления рассмотрены в этой статье.


Принцип работы электрической розетки

Когда вилка электроприбора вставлена в розетку, то через созданные контакты передается электрическая энергия от удаленного источника напряжения к потребителю. При этом должны быть выполнены два важных правила:

  1. прохождение тока нагрузки через образованную цепочку с минимальным выделением тепла;
  2. надежная изоляция контактного места, исключающая случайный доступ человека к токоведущим частям или возникновение коротких замыканий.

Для обеспечения этих правил производители оборудования выполняли расчеты, исследования, эксперименты и создали те образцы, которые наиболее полно отвечают этим требованиям. Но, полностью исключить случаи проявления неисправности в розетке они обеспечить не могут потому, что мы, пользователи, элементарно нарушаем разработанные ими правила эксплуатации.

Как возникают дефекты розеток в быту

Все нарушения проявляются:

  • механическим разрушением конструкций корпуса или зажимов;
  • неправильным монтажом проводов;
  • завышением токов нагрузок за счет подключения более мощных, нерасчетных потребителей.

Механические дефекты

Для крепления корпуса в стене разработаны специальные монтажные коробки-подрозетники. В них закрепляется корпус винтами или разжимными лапками. Если нарушить этот принцип, то возможно выдергивание розетки вместе с подключенными проводами из стены, как показано на самой первой картинке.

Поломки корпуса видны визуально. При их возникновении следует полностью заменять неисправную деталь или всю конструкцию.

У зажимов проводов чаще всего используется винтовое соединение, в котором может быть нарушена резьба из-за приложения чрезмерной силы при закручивании.

Электрические дефекты

Чаще всего они проявляются постепенно в результате ошибок, совершаемых при монтаже или неправильной эксплуатации.

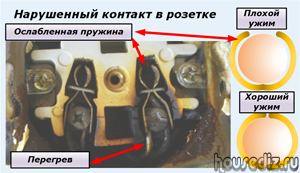

Нарушенный контакт в розетке
На картинке показано проявление механического дефекта, связанного с ослабленной пружиной правого гнезда розетки, когда контакт вилки не полностью охвачен прижимными пластинами и за счет этого создалось повышенное электрическое сопротивление на переходе тока от бытового прибора к домашней проводке.

Этот дефект повлиял на повышенный нагрев металлического провода, вызвавший сгорание изоляционного слоя.

Работая с электричеством, домашний мастер должен постоянно представлять, что физические процессы давно описаны законами Ома для соотношений тока, сопротивления, напряжения и Джоуля-Ленца — зависимости выделяемого тепла от величины тока нагрузки I и сопротивления контактов R с учетом длительности работы t.

Q=I2∙R∙t.

Нагрев увеличивается при повышении любой из составляющих этого уравнения.

Эти законы следует учитывать в постоянной жизни. Если к розетке, предназначенной для работы с номинальными нагрузками 6 ампер подключать даже на небольшое время потребители на 2 кВт, то через нее потечет ток 2000/220=9,09 ампера, который на треть больше расчетной величины.

Приведенный пример довольно типичен для большинства хозяев, даже не подозревающих о тех неисправностях, которые создают своими руками совершенно неосознанно, включая в холодное время трехватный калорифер в простую бытовую розетку на всю ночь.

Разные стандарты электрооборудования

Мы сейчас переживаем переход от старого советского ГОСТа к новому оборудованию, производимому по современным Европейским нормативам. У любого владельца квартиры можно встретить приборы, которые созданы для работы с одним или другим стандартом.

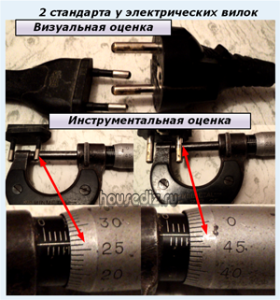

два стандарта у электрических вилок
Присмотритесь к фотографиям электрических вилок и показаниям микрометра, которым выполнен замер диаметра их металлических контактов.

Вилка советского ГОСТа показана слева, а современная — справа. Если округлить показания, то они сведутся к значениям 4,0 и 4,8 мм. На первый взгляд вроде бы разница незначительная и ничего страшного в этом нет.

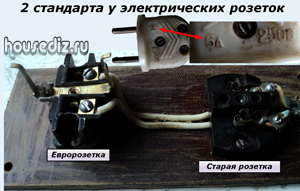

два стандарта у электрических розеток

Однако, здесь заложен скрытый для неопытных электриков смысл. На вилках старого образца писали номинальное значение тока нагрузки, которую должна надежно выдерживать такая вилка. Это всего 6 ампер.

Электроды «евровилок» с диаметром 4,8 мм, создаются для работы с номинальными токами в 16 А.

Сравним их по мощности подключения приборов:

  1. старый ГОСТ. 6×220=1320=1,32 кВт;
  2. евростандарт. 16×220=3520=3,5 кВт.

Разница для электрика очевидна: новые конструкции позволяют оптимально работать нагрузкам в 2,6 раза большим тех, которые использовались в квартирах наших родителей.

Это огромное преимущество евростандарта, во время затянувшегося на длительный срок постепенного перехода от старых нормативов, сказывается при неправильном подборе вилок к розеткам разных моделей.

Чем опасно неправильное сочетание розеток и вилок

Оба стандарта имеют одинаковое расстояние между центрами электродов. Оно составляет 19 мм, позволяя использовать оба типа устройств. У розеток советского образца отверстия в диэлектрическом корпусе, как правило, не позволяют использовать утолщенные вилки. «Домашние мастера» решают этот вопрос с помощью ножа или сверла.

Евровилка в старой розетке

Когда хозяин квартиры использует старые розетки для подключения современных приборов с утолщенными электродами, то на первых порах при незначительных нагрузках ничего страшного вроде бы не происходит. Контакты работают нормально и передают электроэнергию без излишнего перегрева.

Но, по прошествии определенного времени, раздвинутые на большее расстояние лепестки из латуни начинают терять жесткость. Ускоряет этот процесс нагрев от проходящего тока. Ослабленные пружины с меньшим усилием создают ужим, ведущий к повышению электрического сопротивления и дополнительному нагреву.

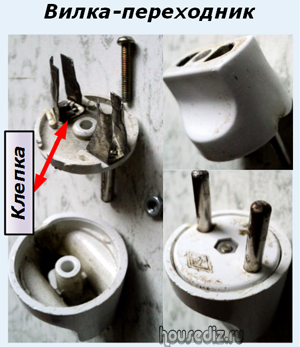

Вилка-переходник
Чтобы избежать подобных ошибок производители электрооборудования выпускают переходники, с помощью которых можно безопасно работать в подобной ситуации. Среди них встречаются непродуманные конструкции с явными дефектами. Пример неудачной вилки-переходника с ослабленной клепкой и мягкими латунными пружинами показан на фото.

Подобное устройство может длительно работать с ноутбуком или другим потребителем электроэнергии с мощностью около 60 ватт. Но оно быстро выйдет из строя при подключении пылесоса или дрели на 1 кВт.

Советская вилка в евророзетке

Если современную розетку использовать для бритвы с вилкой старого стандарта, то при непродолжительной работе электродвигателя мощности нагрузки недостаточно для перегрева места контактов. В этом случаи оба устройства сочетаемы, работают.

Но, когда старые тонкие электроды вставлены внутрь увеличенных гнезд, то между ними создается ослабленный контакт, не позволяющий повышать нагрузку. При таком подключении требуется контролировать температуру металла.

Особенности эксплуатации евророзеток

На территории нашей страны широко применяется немецкий стандарт компании Schuko. Он использует две заземленные подпружиненные скобы на розетке и соответствующие им контактные площадки на вилке.

Они созданы специально для обеспечения надежной электрической связи с заземляющим контуром генераторного конца через РЕ-проводник. Это обязательное условие безопасности необходимо для подключения УЗО или дифавтомата.

При установке или извлечении вилки необходимо преодолевать усилие пружин, рассчитывая создаваемую механическую нагрузку. Ее нельзя превышать.

У некоторых старых евророзеток используются корпуса, в которые вилка может войти не полностью внутрь, когда создается не только неполное контактное соединение по длине электрода, но и возникает опасность прикосновения к открытым токоведущим частям, что является предпосылкой для поражения электрическим током либо создания КЗ.


Типовые ошибки электриков низкой квалификации

Их можно условно разделить на три группы:

  1. нарушения разделки и подбора проводов;
  2. небрежная затяжка винтовых соединений;
  3. самодельные конструкции.

Нарушения в электропроводке

Алюминиевые провода

Раньше они массово использовались в домашней сети из-за низкой стоимости. Их изготавливали в форме «лапши». Поперечное сечение токоведущей жилы обычно составляло 2,5 мм кв. Его вполне достаточно для нормальной работы нагрузок до 1,3 кВт при размещении проводов внутри стен и коробов с плохими условиями отвода тепла.

Такая проводка не отличается повышенной прочностью и нуждается в аккуратном обращении. Мягкий алюминий легко подрезается обычным ножом, что снижает его поперечное сечение. Если на месте царапины выгнуть провод, то разрушение увеличивается, а при нескольких изгибах возможен обрыв.

Когда через зауженное сечение проходит ток, то создается повышенное сопротивление, ведущее к нагреву. Обычно концы проводов разделывают там, где надо подключать розетки и выключатели. Вот они и получают это дополнительное тепло.

Медные жилы более прочные, но они тоже нуждаются в аккуратном обращении.

Многожильные провода

Их используют там, где кабель подвергается частым механическим воздействиям: скручиваниям, изгибаниям. В процессе прохождения тока нагрузки участвуют все проволочки, сплетенные в единую жилу. Когда домашний мастер при неаккуратном обращении обрывает хотя бы одну из них, то этим он опять же увеличивает электрическое сопротивление и создает предпосылки для излишнего нагрева.

Чтобы аккуратно подключать многожильных проводов к винтовым зажимам необходимо пользоваться специальными монтажными наконечниками.

Ограниченная длина

Отдельные мастера при монтаже розетки или выключателя не создают запас провода по длине, прокладывая его практически в натяг, объясняя, что конструкция делается один раз на весь период эксплуатации. Это значительно осложняет возможный ремонт оборудования в будущем и создает проблемы при обрывах жил.

Винтовые зажимы

Они работают за счет сжатия конца оголенного провода между двумя контактными площадками, образованными шайбами при вворачивании винта в неподвижную гайку.

При работе винтовых зажимов допускаются ошибки:

  • загрязнение либо окисление металла провода, подключаемого под винт;
  • слабая затяжка резьбы, обеспечивающая плохой электрический контакт;
  • чрезмерное усилие затяжки, приводящее к деформации металла проводника, передавливанию жилы, снижению площади ее сечения;
  • использование длинного винта, упирающегося своим концом в упор, мешающий нормальной затяжке, как показано на картинке.

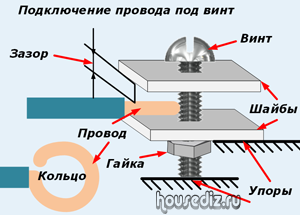

Подключение провода под винт
Последний дефект, кстати, выявляется простым продергиванием проводов с усилием.

Лучше всего электрический контакт обеспечивается при изгибе жилы кольцом вокруг винта, когда создается максимальная площадь соприкосновения. Этот способ требует учитывать направление резьбы и кольца. При вкручивании винта кольцо должно работать на сжатие, а не на распрямление металла. Иначе создастся ослабленная конструкция, часто заканчивающаяся плохим контактом.

Когда на резьбе винта или гайки обнаружены следы деформации, то такие детали проще сразу заменить новыми, чем ремонтировать.

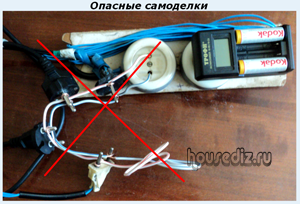

Опасные самоделки

Еще встречаются «мастера», которые пренебрегают элементарными мерами безопасности, подвергая, как собственное здоровье, так и окружающих людей рискам получения электрических травм. Они создают самодельные конструкции, рассчитанные на вре́менное использование.

Опасные самоделки
Объяснить это можно только низким уровнем ответственности, слабыми знаниями, недостаточным жизненным опытом.

Такие самоделки способны создать короткое замыкание или поразить человека.


Советы по безопасной эксплуатации розеток

Правила безопасности, выработанные на основе многочисленных несчастных случаев с пострадавшими людьми, предписывают работать с электропроводкой только обученным специалистам из электротехнического персонала. Это не означает, что надо обязательно приглашать для любой работы электрика ЖКХ.

Правила можно изучить самостоятельно, а еще лучше пройти обучение на специализированных курсах и сдать экзамен на право самостоятельной работы в электроустановках.

Конечно, можно под собственную ответственность испытать судьбу и под влиянием советов из интернета своими руками подключить розетки к проводке. Но, при таком подходе гарантии исключения ошибок довольно низкие.

два вида розеток с контактами из цилиндрических пружин
Заканчивая изложение материала, хочется заострить внимание на конструкции розеток с цилиндрическими пружинными контактами, которые лучше всего зарекомендовали себя в профессиональных конструкциях.

Они надежно поддерживают ужим электродов вилки при длительной эксплуатации.

Чтобы исключить неисправности в розетке учтите рекомендации этой статьи и закрепите материал просмотром видео Алексея Земского. Он доходчиво объясняет основные правила монтажа.

Если встретили непонятное объяснение некоторых фактов, то задавайте вопросы в комментариях.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(14 голосов, в среднем: 5 из 5)

4 комментария

  1. Алексей, надо признаться в том что — ты великолепно пишешь статьи, даже придраться не к чему.
    Ну раз ты все прекрасно знаешь, то я лишь хочу задать тебе малюсенький вопрос:

    — У меня старый дом и внутренние розетки находились в стаканчиках, так вот — раздвижные лапки новых розеток похоже оказались слишком маленькими и поэтому сама розетка не плотно сидит и при вытягивании вилки из этой розетки — происходит вываливание самого устройства.

    У меня вопрос — что проще и экономичней — выдернуть старый стаканчик заменив его на новый или …..

    1. Александр, неисправность надо устранять. Конструкций крепления розеток внутри корпуса твоих «стаканчиков» существует много.
      Кода речь заходит о раздвижных лапках, то они должно плотно крепиться внутри подрозетника. Ответить однозначно, не видя твоего механизма, сложно. Могу только порекомендовать провести настройки, естественно, при снятом напряжении:
      • оцени работу механизма крепления перемещением лапок на раздвижение (возможно есть запас);
      • проверь состояние резьбы на лапках и винте крепления;
      • обрати внимание на изгиб этих лапок и их прочность, ибо мне встречались мягкие конструкции, которые просто изгибались и деформировались при затяжке винта, а не врезались в жесть стаканчика.
      Можно попробовать изогнуть лапки. Иногда это помогает.
      В старых домах устанавливались только металлические стаканчики, которые крепились на строительный раствор. Если он заполнял плотно полость между корпусом и стеной, то жесть не деформировалась при затяжке винта раздвижного механизма. Когда же были пустоты, то соединение могло быть не плотным…
      Кроме того, трение металлических наконечников лапок по жести ослаблено, даже при сильной затяжке. Поэтому современные подрозетники делают из пластика, в который надежно врезается металл лапок. За счет этого подобные розетки держатся прочнее.
      Какой вариант тебе выбрать: смотри на месте. Даже новую розетку в современном подрозетнике можно закрепить так, что она будет вываливаться…
      В то же время у многих владельцев старые розетки надежно работают десятилетиями…

  2. Спасибо Алексей — твоей мудрости просто нет границ!

    Я полностью применил все твои рекомендации и у меня все получилось!

    Хороший у тебя блоги самое главное — от тебя всегда можно оперативно получить достойную практическую информацию и практический совет.

    Так и хочется сказать — правильной дорой идете товарищ!!!!

    1. Мне приятно, что интернет представляет такие возможности: очень удобно консультировать человека на расстоянии и оказывать ему конкретную помощь.
      Спасибо тебе, Александр, за моральную поддержку начинающего блоггера.
