Как работает и подключается датчик света с фотореле для сумеречного выключателя

Датчик света

С наступлением осени начинает сокращаться световой день.

Людям приходиться раньше включать электрическое освещение, расходовать на него больше электроэнергии.

Сейчас любой домашний мастер может экономить денежные средства за оплату электричества, обеспечив его оптимальное потребление для осветительных приборов, расположенных в помещениях или на открытом воздухе.

Сделать это можно за счет их включения только с наступлением сумерек и отключения при рассвете. Причем работать они могут полностью в автоматическом режиме.

Для этих целей служит датчик света, который используется в фотореле, управляющим работой освещения.

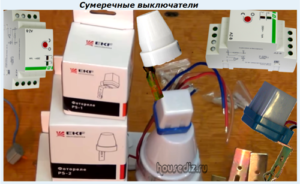

Сумеречные выключатели
Такую общую конструкцию, заключенную в единый корпус, принято называть сумеречным выключателем.


Принцип работы фотореле

Для автоматического управления светильниками по величине освещенности рабочего места и фактору «День-ночь» используется специальный светочувствительный датчик. Он меняет свои электрические характеристики в зависимости от интенсивности падающего на него света.

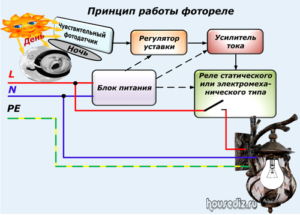

Принцип работы фотореле
Для корректировки уровня срабатывания имеется регулятор. После него сигнал от чувствительного элемента усиливается до необходимой величины и подается на обмотку реле электромеханической или статической конструкции.

Таким способом, в зависимости от дневного или ночного освещения, датчик света управляет подачей напряжения на обмотку реле. А последнее — подключает или отключает через свой контакт фазу питания сети на светильник.

Как работает чувствительный элемент фотодатчика

Для контроля величины светового потока используются различные электронные компоненты, входящие в состав:

  • фоторезисторов;
  • фотодиодов;
  • фототранзисторов;
  • фототиристоов;
  • фотосимисторов.

Как работает датчик света на фоторезисторе

Полупроводниковый слой, облучаемый электромагнитными волнами оптического спектра, изменяет свое электрическое сопротивление.

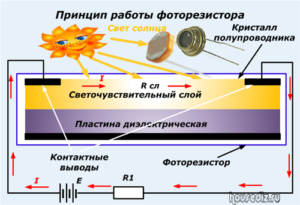

Принцип работы фоторезистора
К нему прикладывается источник стабилизированного напряжения, под действием которого в замкнутой цепи начинает протекать ток, вычисляемый по закону Ома. Его величина зависит от характера изменения сопротивления полупроводникового слоя датчика света.

При увеличении светового потока электрический ток возрастает, а при уменьшении — снижается. Остается только определить граничные состояния, при которых необходимо включать источник освещения в рабочее состояние или отключать его.

Как работает датчик света на фотодиоде

Светочувствительный элемент этого типа преобразует энергию электромагнитных колебаний видимого спектра в электрический ток.

Его величина тоже зависит от силы облучения, что позволяет устанавливать границы срабатывания фотореле.

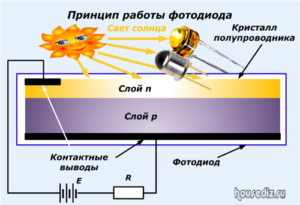

Принцип работы фотодиода
Датчики света на фотодиодах могут подключаться для работы в схемах с:

  1. питанием от внешнего, дополнительного источника напряжения;
  2. или обходиться без его использования.

Как работает датчик света на фототранзисторе

Принципы работы, используемые для двух предыдущих случаев, здесь тоже соблюдаются. Фототранзисторы, работают так же, как и их биполярные или полевые аналоги. На их характеристики влияет интенсивность облучения световым потоком.

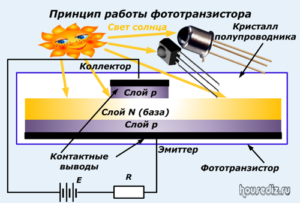

Принцип работы фототранзистора
Определив эту закономерность, выставляют границы рабочих уставок для конечной схемы фотореле. Таким же образом создаются датчики света на фототиристорах и фотосимисторах.

Как работает электрическая схема датчика света на фотореле

В качестве примера рассмотрим самое простейшее устройство со светочувствительным элементом на основе фоторезистора PR1, обладающего сопротивлением в несколько мегаом при полной темноте.

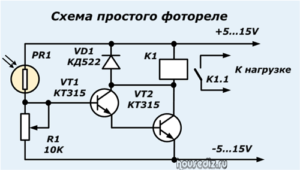

Схема простого фотореле
Под действием потока света оно снизится до нескольких килоом. Этой величины достаточно для открытия первого транзистора VT1, когда через него станет протекать коллекторный ток, открывающий второй каскад на транзисторе VT2.

В это плечо включена обмотка обыкновенного электромагнитного реле К1. Она перекинет собственный якорь во второе положение и переключит свой контакт К1.1, который управляет работой светильника.

При отключении реле от схемы его обмотка формирует ЭДС самоиндукции. Для его ограничения установлен диод VD1. Подстрочный резистор R1 используется в качестве регулятора уставки срабатывания датчика света. В некоторых случаях от него вообще можно отказаться.

За счет использования двух последовательно работающих транзисторов чувствительность такой схемы достигается очень большой величины, когда слабый сигнал света, падающий на поверхность фоторезистора, осуществляет переключение выходного реле и управление светильником в автоматическом режиме.

Такая схема является довольно универсальной. Она позволяет применять различные марки транзисторов, электромагнитных реле и устанавливать для них различное напряжение. Чем его величина будет больше, тем высшей чувствительностью обладает датчик света.

Заводские модули фотореле для сумеречных выключателей имеют более сложную структуру схемы, более мощный выходной контакт, но в основе своей работы они повторяют эти же принципы.

В самодельных конструкциях для автоматического управления светом хорошо зарекомендовала себя схема, описанная в статье здесь. Ее несложно повторить своими руками тем, кто умеет и любит работать с паяльником.

Как подключить датчик света с фотореле к светильнику и выполнить монтаж

Использование цветовой разметки проводов

Электрическая схема подключения сумеречного выключателя собирается на основе распределительной коробки, в которую приходят кабелем три провода от электрощитка:

  1. фазы;
  2. нуля;
  3. заземляющего проводника.

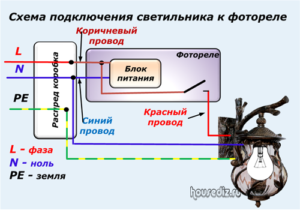

Схема подключения светильника к фотореле
На самом фотореле выполнен вывод тоже трех проводов. Обычно они имеют расцветку:

  • коричневый, подключаемый на фазу питания сети;
  • красный, подающий через встроенный контакт фазный потенциал на светильник при его включении с наступлением сумерек;
  • синий, соединяемый с рабочим нулем схемы.

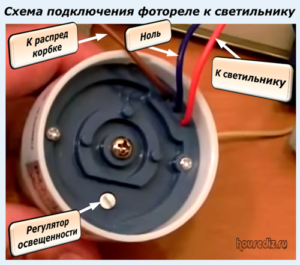

Схема подключения фотореле к светильнику
На фотографии сумеречного выключателя показаны эти провода и регулятор освещенности. При вращении его рукоятки устанавливается порог срабатывания датчика света.

Особенности монтажа

Обычная длина проводов, выступающих из корпуса фотореле, не превышает двадцати сантиметров. Поэтому его приято монтировать в непосредственной близости около распределительной коробки, а сам светильник:

  1. выносят на некоторое расстояние;
  2. или размещают рядом, как показано на фотографии.

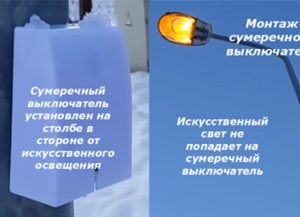

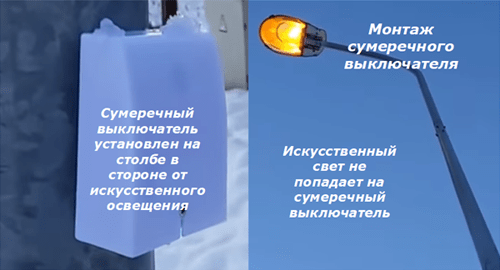

Монтаж сумеречного выключателя
При втором способе монтажа схемы необходимо учитывать, чтобы свет от включенной лампы источника не попадал на поле обзора датчика света. Иначе будет происходить ложное срабатывание. Для его исключения дополнительно применяют таймер и датчики движения.

Схема подключения светильника с датчиком движения и таймером к фотореле
Их контакты включают в последовательную цепочку между красным проводом, выходящим из фотореле и цоколем лампы светильника. Работа датчика движения и таймера подчиняется запрограммированным алгоритмам логической схемы сумеречного выключателя.

Подключение нескольких светильников к одному фотореле

Выходные контакты конечного датчика света обладают определенной коммутационной способностью. Их величина указывается в технической документации и на корпусе сумеречного выключателя в амперах. При необходимости управлять светом от нескольких источников необходимо внимательно посчитать нагрузку, создаваемую ими всеми в комплексе.

Если мощность контактов позволяет, то светильники подключает параллельной цепочкой, как показано на фотографии ниже.

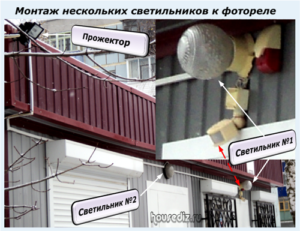

Монтаж нескольких светильников к фотореле
Иногда может возникнуть ситуация, когда нагрузка схемы превышает допустимую мощность контактов сумеречного выключателя.

В этом случае допустимо использовать то же самое фотореле, но к его контактам подключить промежуточный элемент — обмотку магнитного пускателя, обладающей меньшей нагрузкой.

Мощные контакты этого коммутационного аппарата будут надежно переключать цепочку из многих светильников или один мощный прожектор, как показано на схеме ниже.

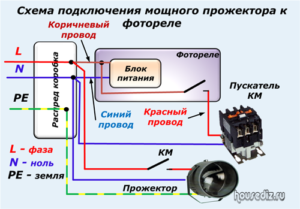

Схема подключения мощного прожектора к фотореле
Подбирать магнитный пускатель придется по типу катушки управления и мощности контактной группы.

Важные технические характеристики датчика света

Фотореле выбирают по:

  • чувствительности фотодатчика;
  • типу и величине напряжения питания;
  • мощности коммутируемых контактов;
  • рабочей среде сумеречного выключателя.

Чувствительность фотодатчика

Под этим термином понимают отношение вырабатываемого внутри фотоэлемента тока в микроамперах к величине падающего на него потока света в люменах. Для более точного анализа приборов чувствительность классифицируют по:

  1. частоте, связанной с определенным видом колебаний — спектральный метод;
  2. диапазону падающих световых волн — интегральная чувствительность.

Напряжение питания сумеречного выключателя

На форму и величину сигнала обращают особое внимание при работе с моделями датчиков света, выпущенных за рубежом, где стандарты электроснабжения могут отличаться от тех, которые используются у нас.

Рабочая среда

Для управления светом уличных светильников создаются сумеречные выключатели с фотореле герметичной конструкции, способной противостоять действию атмосферных осадков и пыли. Их отличает повышенный класс защиты корпуса по IP.

Они же обладают увеличенным диапазоном рабочих температур. Когда наступает низкая морозная погода, то может возникнуть необходимость обогрева их контактов или временного отключения.

Для работы сумеречного выключателя внутри обогреваемых помещений этого делать не требуется.

Изложенный в статье материал позволяет лучше понять видеоролик владельца Инженерные сети «Подключение фотореле».

Если у вас остались вопросы, то можете задать их в комментариях. Сейчас наступил удобный момент для того, чтобы поделиться этим материалом с друзьями в соц сетях.
