Как безопасно выпаять транзистор, микросхему, диод из платы

Как выпаять микросхему

Занимаясь ремонтом бытовой техники домашний мастер довольно часто сталкивается с необходимостью замены электронных компонентов, расположенных на платах или смонтированных навесным методом.

Работать в этом случае необходимо аккуратно, иначе можно повредить полупроводниковый слой, пережечь дорожки или даже разрушить корпус.

Для того, чтобы выпаять транзистор, микросхему или диод необходимо знать и соблюдать определенные правила монтажа. Читайте их в этой статье.


Принципы безопасной работы с полупроводниковыми радиодеталями

Температурные условия

Все электронные приборы созданы для эксплуатации при нормальной температуре. Они не могут длительно выдерживать перегрев и плохо воспринимают импульсные температурные воздействия: выходит из строя полупроводниковый переход, нарушаются контакты, разгерметизируется корпус радиодетали.

Радиодетали

Однако, основными способами их монтажа остаются сварка или пайка, обеспечивающие разогрев контактных площадок и соединение их при остывании.

Используемые марки легкоплавких припоев типа ПОС-60 или ПОС-40 превращаются в жидкое состояние при нагреве до температуры всего до 60 и 40 градусов, а при охлаждении на воздухе быстро остывают и создают надежный контакт.

Сохранность работоспособности транзистора, диода, микросхемы, конденсатора обеспечивается за счет короткого времени расплава и застывания припоя на ножке радиодетали.

Конструкция плат

Для обеспечения безопасной пайки следует представлять конструкцию платы, на которую крепится радиодеталь. На практике наибольшее распространение имеют модели с:

  • одним;
  • или двумя слоями токопроводящих дорожек из медной фольги, на которые наносится припой.

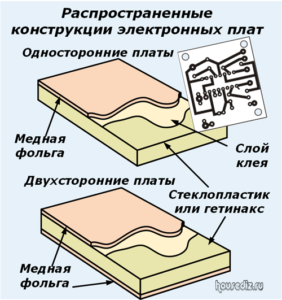

Распространенные конструкции электронных плат

Они наклеены на диэлектрические пластины из стеклопластика или гетинакса.

Кроме этих моделей в специальных высокоточных электронных приборах работают многослойные платы со сложным устройством токопроводящих дорожек различной конструкции.

Монтаж деталей на них пайкой, используя припой, осуществляют роботы в заводских условиях.

Домашнему мастеру качественно выполнить подобную работу в быту довольно сложно.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Промышленный образец электрического паяльника
Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

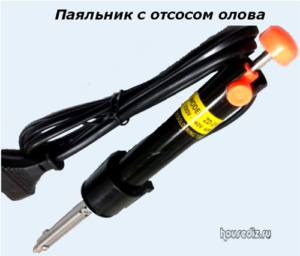

Паяльник с отсосом олова
Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

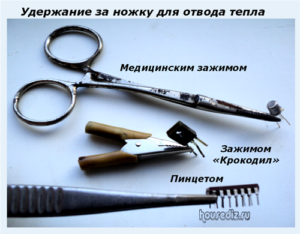

Удержание за ножку для отвода тепла
С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

Фиксация платы в тисках
При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

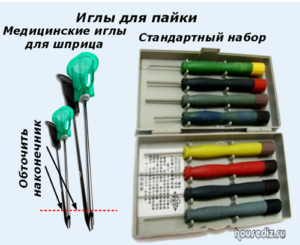

Иглы для пайки
Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

  • стряхивание на пол, стол или другую поверхность;
  • сметание кисточкой или щеткой;
  • отсос;
  • впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

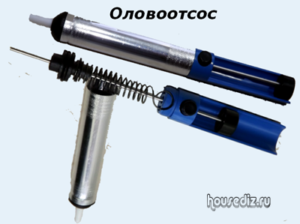

Оловоотсос
Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

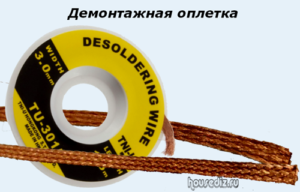

Демонтажная оплетка
Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Как безопасно выпаять транзистор, микросхему, диод

Условия пайки

Создавая рабочее место следует обратить особое внимание на его освещение. Паять радиодеталь при полусумраке нельзя. Если же зрение не позволяет четко видеть все детали, то необходимо надевать корректирующие очки.

Электронная плата должна быть четко зафиксирована в пространстве, а телу обеспечено устойчивое положение. Лучше всего работать сидя или стоя на обоих ногах, уверенно удерживая паяльник. Ведь любое неверное движение нанесет невосполнимый вред.

Технология демонтажа радиодеталей

Наконечник паяльника следует точно устанавливать на слой припоя, расположенный в гнезде одной ножки транзистора и быстро расплавлять его.

Положение наконечника паяльника
Затем в это место вводят с обратной стороны иглу и отделяют олово от ножки. Если имеется демонтажная оплетка или оловоотсос, то пользуются ими.

Когда конструкция радиодетали позволяет использовать металлический зажим для отвода тепла от корпуса, то обязательно применяют его.

Установка жала паяльника

Если же место для установки наконечника паяльника сильно ограничено, то работают без использования теплосъема.

Прогрев припоя у ножки микросхемы
В этом случае особое внимание обращают на продолжительность пребывания радиодетали при повышенной температуре.

Особенности демонтажа микросхем

Расположение ножек микросхемы строго в ряд позволяет выполнять расплав припоя во всех гильзах контактных площадок платы с одной стороны корпуса. Это довольно рискованный метод, но в большинстве случаев при хороших навыках он заканчивается успехом.

Его применяют тогда, когда нет под рукой описанных выше инструментов для удаления расплавленного олова, а работу необходимо выполнить быстро.

Подобные операции хорошо обеспечивает трансформаторный паяльник с наконечником из медной проволоки, которую можно перегнуть по форме ножек микросхемы.

Под корпус микросхемы подкладывают шило или тонкое лезвие отвертки. Им действуют в качестве рычага, сдвигают, поэтапно вытаскивают сразу все ножки из гнезд в момент расплавления олова, но не раньше.

Не стоит пытаться полностью извлечь микросхему за один прием, ее достаточно немного выдвигать поэтапно с каждой стороны. При этом следят за температурой корпуса и дают возможность ему остывать.

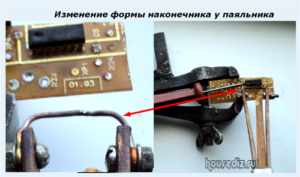

Изменение формы наконечника у паяльника

Подобным методом мне удалось извлечь микросхему К554СА3 из старой платы для работы ее компаратором в самодельном сумеречном выключателе.

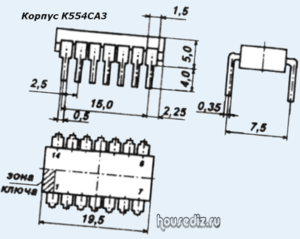

Корпус К554СА3
У старых платах часто ножки радиодеталей загибали с обратной стороны и пропаивали. Их сложнее демонтировать. Придется расплавлять олово на каждой ножке, надевать на загиб иглу и ей выравнивать контактную проволоку, чтобы она нормально вышла через отверстие гильзы.

Предлагаю ознакомится с видеороликом владельца Radioblogful “Как выпаять микросхему тремя разными способами”

Для решения возникающих вопросов используйте возможность комментирования статьи. Сейчас вы можете поделиться ею с друзьями через соц сети.
