Как вызвонить электрическую цепь тестером, мультиметром, многофункциональным индикатором

как-прозвонить-электрическую-цепь

В повседневной деятельности домашнего мастера периодически возникают ситуации, когда при ремонте электрических приборов необходимо определить состояние проводов внутри кабеля, контактов переключателей в различных положениях, целостность схемы электроприемников или скоммутированных цепочек.

Для этого используют 2 способа:

  1. визуальная оценка контактов и проводов, включая их продергивание;
  2. метод электрических проверок, основанный на пропускании электрического тока по проблемным местам.

Второй способ осуществляется маленькими токами. Он более надежен потому. что полностью повторяет работу основной схемы. Во время его проведения реально оценивается электрическое сопротивление контролируемой цепочки и делается достоверный вывод.

Электрики на своем жаргоне подобную проверку называют «прозвонкой».


Принцип замера сопротивления

За основу метода положен закон, описанный Георгом Омом для участка цепи.

Принцип замера электрического сопротивления
В качестве электрического источника стабилизированного напряжения обычно выбирают:

  • аккумуляторы;
  • гальванические батареи.

Метод позволяет использовать также выпрямленный или синусоидальный ток.

Разберем принцип работы метода на примере резистора R, к которому приложено напряжение от батарейки U. Контроль протекающего тока I позволяет измерить амперметр А. Разность потенциалов источника ЭДС показывает вольтметр V.

Самодельные «прозвонки»

ак называют самые простые приспособления, создаваемые руками монтеров для частых проверок электрических цепей.

Принципиальная схема прозвонки
К одному контакту батарейки присоединяют лампочку, припаивая к ней гибкий провод с зажимом-крокодил на обратном конце, а к другому — крепят металлический щуп, обычно это кусок медной проволоки 1,5 или 2,5 квадрата.

Когда на щуп посажен зажим крокодила, то образуется замкнутая электрическая цепь, создающая путь тока через нить накала лампочки, вызывающий свечения. В разомкнутом состоянии контактов условий для образования света нет.

Если между щупом и крокодилом помещать резистор, то его электрическое сопротивление будет снижать ток через лампочку и свечение станет уменьшаться или вообще исчезнет.

По яркости нити накала определяют наличие тока в проверяемой цепочке и оценивают величину ее электрического сопротивления, учитывая, что у старых батареек напряжение снижается по мере их использования.

Самодельная прозвонка позволяет:

  • быстро оценивать электрическое сопротивление токоведущих частей в несколько десятков Ом;
  • находить концы одной жилы в кабеле;
  • проверять качество контактной системы;
  • вызванивать электрические связи в цепочках.

Подобные конструкции не позволяют вызванивать сопротивление высокоомных цепей, создаваемых в цепях напряжения.

Характерные ошибки электриков

При проверках схемы прозвонкой не должно быть подано напряжение от любых видов источников, включая:

  • предварительно заряженные конденсаторы, которые могут продолжительное время хранить заряд;
  • параллельно образованные цепочки, имеющие собственное питание;
  • наведенное напряжение от соседних электроустановок.

Особенно опасно работать в электропроводке, когда с нее не снято питание. При ошибочном подключении крокодила и щупа к фазному и нулевому потенциалам на нить накала лампочки с малым электрическим сопротивлением прикладывается 220 вольт сети, создающее резкий тепловой удар. В результате происходит взрыв стеклянного баллона с разлетом мелких осколков на несколько метров.

Если электрик пользуется тестером или мультиметром в режиме омметра и совершает подобную ошибку, то у измерительного прибора просто выгорает токопроводящая пружина чувствительной головки или часть электронной платы. Только дорогие приборы могут не пострадать при ошибочном подключении, ибо они снабжены быстродействующей электрической защитой.


Промышленные индикаторы напряжения-прозвонки

Производители давно насытили рынок электроинструментов простыми индикаторами, которым придали несколько дополнительных функций. Одна из них — возможность оценки электрического сопротивления за счет создания тока, протекающего через пальцы и тело человека.

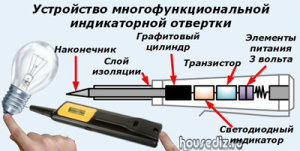

Устройство многофункциональной индикаторной отвертки
Работа индикатора при прозвонке цепи таким способом основана на:

  • подаче постоянного напряжения от элементов питания (3 вольта) на выводы прбора;
  • прохождении тока малой величины через проверяемую цепь;
  • усилении сигнала транзистором и подаче его на светодиодный источник.

Подобный метод позволяет оценить простые участки схемы, наподобие одиночных проводников, предохранителей, нитей накал ламп.

Недостаток метода

Во время проверок сложных схем с разветвленной структурой такие устройства часто вводят пользователя в заблуждение. Ошибки объясняются тем, что подобные индикаторы работают с малыми токами, которые еще дополнительно усиливаются. При проверках электрического сопротивления высокоомных цепочек прибор чувствует даже утечки, создаваемые через окружающую среду и вводит человека в заблуждение.

Как работает омметр

Приборы для измерений величин электрического сопротивления массово начали выпускаться в нашей стране с 1940 года.

Устройство омметра М57Д
Их корпус выполнялся из прочной пластмассы. В нем размещались:

  • источник постоянного напряжения (4,5 вольта) — батарейка;
  • измерительная головка амперметра с градуировкой шкалы в Омах;
  • регулируемый потенциометр, используемый для калибровки выходного напряжения;
  • выводные клеммы.

Подобные приборы позволяли точно измерить величину активного сопротивления в пределах 20÷2000 Ом. В практических целях приходится работать и на других пределах:

  • низкоомные сопротивления замеряют измерительными мостами;
  • высокоомные — мегаомметрами.

Как работает тестер и мультиметр

Эти приборы созданы для удобства пользователей и позволяют измерять многие параметры электрических цепей. У них специально выделены режимы:

  • омметра — определения электрического сопротивления;
  • вольтметра — замера напряжения на контролируемом элементе цепи;
  • амперметра — оценки протекающего тока.

В режимах омметра можно выполнять замеры электрического сопротивления на шкале Омов, килоОмов, мегаОмов.

При любом режиме измерительная головка прибора посредством системы переключателей собирается в соответствующую цепочку с подключением необходимых резисторов и шунтов к проверяемой электрической схеме.

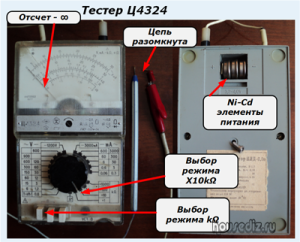

Вариант замера сопротивления старым тестером Ц4324 показан на фото.

Тестер Ц4324
Подобные приборы, работающие уже более 30 лет, заменены новыми цифровыми моделями, значительно облегчающими пользование. Они сразу выводят результат измерения на дисплей и избавляют оператора от выполнения дополнительных математических расчетов, связанных с переводом отсчета шкалы в электрические величины сопротивления.

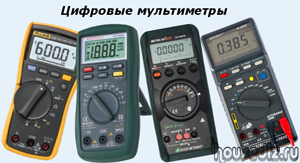

Цифровые мультиметры
Домашний мастер, работающий с электричеством, должен понимать, что все подобные приборы выполняют измерения сопротивлений одинаково. Меняется только внутренняя конструкция и способы снятия отсчета, а технология подключения калиброванного напряжения на участок контролируемой цепи и измерение проходящего через него тока с пересчетом в Омы, везде осталась постоянной.


Как подготовить прибор к замеру сопротивления

Любой омметр должен использоваться по прямому назначению и быть исправным. Измерительные устройства, используемые в промышленных условиях, допускаются к работе после:

  • электрического испытания изоляции в специализированной лаборатории, которая ставит штамп на корпусе и выдает свидетельство о пригодности;
  • метрологической поверки, подтверждающей документально класс точности установкой клейма поверителя.

Измерительные приборы, принадлежащие домашнему мастеру, тоже должны отвечать этим требованиям.

Для выполнения достоверного замера сопротивления требуется:

  • разместить измерительный прибор в плоскости горизонта и закрепить это положение;
  • выполнить калибровку точной установкой потенциометра стрелки на нулевую отметку;
  • установить переключатели прибора в режим соответствующего замера;
  • проверить исправность схемы, целостность проводов: закоротить измерительные концы и оценить показание прибора.

До начала работы омметром всегда проверяйте отсутствие напряжение в контролируемой цепи.

Правила прозвонки основных элементов электросхем

Чтобы проанализировать состояние электрического сопротивления участка цепи, на него надо подать напряжение с выходных клемм омметра.

Жилы кабелей и провода

Они обладают малоомным электрическим сопротивлением, приближенным к нулю, а изоляция между ними очень большая, стремится к бесконечности. Обнаруженные отклонения от этого правила свидетельствуют о возникновении неисправности.

Состояние электрического сопротивления провода оценивают омметром, а изоляции — мегаомметром.

Перед выполнением замеров внутри домашней проводки следует учитывать, что схема может быть разветвленной, а дополнительные цепочки искажают результат. Поэтому при прозвонке жил кабеля или отдельного провода их отключают от схемы с обеих сторон.

Длинные кабели осложняют замер тем, что требуется подавать напряжение на оба конца жилы. Для этого используют:

  • предварительно проверенную и промаркированную жилу;
  • или контур заземления, к которому подключают один вывод от омметра и удаленный конец проводника.

Работая с кабелем, домашний мастер должен представлять, что надо оценивать после монтажа не только целостность цепей их прозвонкой, но и состояние сопротивления изоляции между жилами кабеля, созданными цепочками и контуром земли.

Нормируемая величина электрического сопротивления изоляции для разных кабелей отличается, но лежит в пределах от 0,5 мегаома и более.

Предохранители

Их исправное состояние оценивается положением стрелки на нуле, а оборванное — на бесконечности.

Резисторы

Их номинал указывается маркировкой на корпусе различными методами. Замер омметром подтверждает их исправность или указывает на поломку.

Диоды

Эти полупроводниковые элементы пропускают ток только в одну сторону и блокируют в противоположную. У полностью исправного диода омметр покажет значением электрического сопротивления «0» открытое состояние и «∞» — закрытое.

Когда же в обоих измерениях показан «0», то это свидетельствует о закорачивании полупроводникового перехода, а если — «∞», то о перегорании. В обоих случаях диод неисправен.

Светодиоды

Они работают, как и обыкновенные диоды, но приставка «свето» дополняет их назначение: свечение. Чтобы оно происходило, через светодиод должен проходить ток около 10 мА. Отдельные конструкции мультиметров и тестеров работают на меньшем пределе, когда излучения света просто не будет видно.

Другая особенность проверки светодиодов — применение бо́льших токов, которые используют в кратковременном режиме, иначе они выжигают полупроводниковый слой.

Если возникает необходимость проверки большого количества светодиодов, то рекомендуется изготовить источник напряжения, дополненный регулятором изменения тока до величин в 10 мА.

Обмотки катушек индуктивностей, трансформаторов, электродвигателей

Их изготавливают намоткой провода с внешним слоем изоляции вокруг магнитопровода, когда магнитное поле каждого витка суммируется в общую величину. Если электрическое сопротивление изоляции какого-то слоя будет заниженное, то возникнет межвитковое замыкание, ослабляющее индуктивность обмотки.

Измерения омметром таких повреждений не выявляют, так как при этом активное сопротивление провода практически не изменяется. Проверку на замыкание витков проводят:

  • замером электрических характеристик обмотки под нагрузкой;
  • проверкой вольтамперной характеристики.

Омметр позволят найти только:

  • обрыв электрического провода;
  • пропадание контакта в соединении.

Теплонагревательные элементы (ТЭНы)

Их изготавливают из проволоки, выделяющей тепло при прохождении электрического тока и помещенной внутрь металлического трубчатого корпуса. Ее сопротивление при холодной нити оценивается от единиц до нескольких десятков Ом. У неисправного ТЭН омметр покажет «∞».

При проверках мощных обогревателей следует учитывать, что их элементы подключены параллельно. Чтобы найти неисправный ТЭН, придется разъединить общую силовую цепь, замерять электрическое сопротивление элементов поочередно.

Работая с подобными устройствами, всегда оценивают состояние изоляции между корпусом и нихромовой нитью. Когда она выходит из строя, то потенциал фазы переходит на корпус прибора. Это прямая предпосылка для получения электотравмы. Спасти человека от нее может только УЗО или дифавтомат.

Лампы накаливания

Их нить включена между центральным и боковым контактами цоколя. Ее обрыв можно увидеть визуально или оценить сопротивление замером с помощью омметра.

Люминесцентные лампы

У этих конструкций используется герметичная стеклянная колба прямолинейной или изогнутой формы, по противоположным сторонам которой вмонтированы две нити накаливания для обеспечения термоэлектронной эмиссии. Целостность этих нитей необходимо вызвонить омметром. В случае обрыва лампа считается неисправной.

Светодиодные и энергосберегающие лампы

В их конструкцию включены электронные схемы запуска и поддержания рабочего режима. Они не позволят вызванивать сопротивление цепочек без разборки конструкции.

Проверять работоспособность подобных источников света домашнему мастеру, не владеющего навыками ремонта электронных схем, можно только подачей рабочего напряжения.

Правила пользования мультиметром доступно изложены в видеоролике.
