Как выбрать болгарку домашнему мастеру для безопасной работы

Как выбрать болгарку

С начала семидесятых годов прошлого века отрезной электрический инструмент из Болгарии поставлялся на территорию СССР и других стран. Он отличался хорошим качеством и был популярен, за что получил краткое название «болгарка».

С тех пор оно намного понятнее для русского человека, чем технический термин — угловая шлифовальная машинка или сокращенно УШМ. Благодаря простому устройству и полезным возможностям болгарка необходима домашнему мастеру для ремонта квартиры своими руками.

Как выбрать ее для своих задач с учетом выполнения конкретных работ мы объясняем в этой статье.


Содержание статьи

Назначение

Болгарка первоначально создавалась для шлифовки поверхностей. Но за счет значительных модернизаций конструкции она довольно быстро стала выполнять такие полезные функции, как разрезание и обработку любых строительных материалов, включая цемент, бетон, кирпич, плитку, шифер и все виды металлов.

По способам выполнения работы УШМ, как и весь электроинструмент, создают для эксплуатации в одном из двух режимов:

  1. постоянной работы в условиях стройки с преодолением максимальных нагрузок в течение полной рабочей смены — профессиональные модели;
  2. для единичного использования с организацией перерывов при номинальных нагрузках — бытовой инструмент.

Это одно из важных отличий необходимо учитывать при покупке. Оно влияет на стоимость болгарки.

Профессиональные модели

Чтобы инструмент длительно работал в экстремальных условиях и был одновременно удобным производители используют всевозможные технические ухищрения. Например, немного снизить габариты двигателя и его вес для обмоток статора и ротора позволяет изолированная медная проволока не привычного нам круглого сечения, а в форме квадрата.

Профессиональный инструмент домашнего мастера
Даже состав пластмассы для корпуса подбирают такой конструкции, чтобы он при нагреве до 140О С не передавал высокую температуру на руки оператора и в то же время не терял своей прочности.

Дорогие модели болгарок имеют:

  • виброзащитные вставки на ручках, предупреждающие развитие профессиональных заболеваний;
  • быстрозажимные гайки SDS, позволяющие устанавливать рабочие органы без использования специального ключа;
  • поворотную заднюю рукоятку;
  • функцию поворота редуктора или возможность переставлять переднюю рукоятку в одно из трех положений;
  • специальную конструкцию подшипников, обеспечивающую балансировку рабочего органа;
  • длинный шнур питания с защитным слоем прочной изоляции;
  • возможность регулирования числа оборотов рабочего круга и ряд других полезных функций.

Механизм регулировки защитного кожуха на болгарке

Бытовой инструмент

Болгарки этого класса уступают по своим характеристикам профессиональному инструменту. Однако они выпускаются по строгим техническим нормативам, отвечают стандартам безопасности, позволяют выполнять работу с соблюдением перерывов.

Одноручная болгарка домашнего мастера

Устройство и принцип работы

После подключения шнура питания к напряжению сети и включению кнопки пуска начинает вращаться ротор электродвигателя. Шестеренчатая передача на его конце передает крутящий момент рабочему кругу.

При вращении под нагрузкой материал диска подвергается значительным нагрузкам и если при хранении были нарушены правила обращения с ним, то может разлететься на части.

Для обеспечения безопасной работы с инструментом, предотвращения несчастных случаев любые операции с болгаркой выполняйте только при установленном защитном кожухе.

Особенности конструкции

Внутри ударопрочного корпуса болгарки работает такой же коллекторный двигатель, который устанавливают и в ударную дрель. Он состоит из статора, в подшипниках которого вращается ротор. Его угловая скорость может достигать 30 тысяч оборотов в минуту.

Конструкция болгарки
Отличие состоит в подключении рабочего органа, вращающегося под углом 90O к оси вала болгарки. Поворотная головка редуктора обеспечивает разворот крутящего момента через шестеренчатую косозубую передачу. Она снабжена втулкой-демпфером, гасящей механические удары насадки, передаваемые на подшипники двигателя.

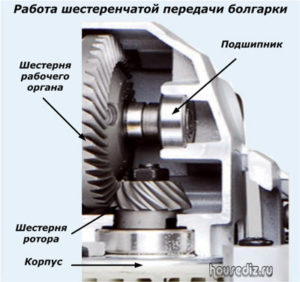

Работа шестеренчатой передачи болгарки

Схема обдува

При длительной работе с большими нагрузками по обмоткам электродвигателя протекают токи, нагревающие статор и ротор до высоких температур. Чтобы исключить выгорание и разрушение изоляции провода используется встроенная система охлаждения принудительного типа.

Воздушные массы нагнетаются через вентиляционные отверстия корпуса у рукоятки и равномерно прогоняются вдоль электродвигателя, забирая от него излишки тепла. Нагретый воздух выбрасывается со стороны поворотной головки. Для лучшего теплосъема ее корпус делают из сплавов легких металлов.

Принцип охлаждения электродвигателя болгарки

Выбирая болгарку для домашнего мастера обращайте внимание на расположение вентиляционных отверстий. Они при работе не должны перекрываться руками и выполнены с защитой от попадания искр или пыли от обрабатываемого материала.

Нарушение внутреннего воздухообмена может привести к нарушению теплового баланса, перегреву обмоток, поломке электродвигателя.

Электрическая схема

В упрощенном виде подключение внутренних элементов можно представить следующей картинкой.

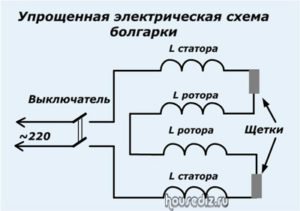

Упрощенная электрическая схема болгарки
Выводы обмоток статора и ротора соединяются между собой через щетки в единую последовательную цепь. Напряжение на нее подается через двухконтактный выключатель.

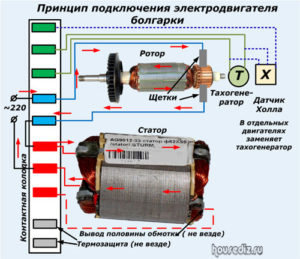

Принцип подключения электродвигателя болгарки
На основе выполнения этого принципа существуют разновидности подключения электродвигателей с различными электрическими устройствами управления и контроля.


Правила выбора УШМ

Рекомендуем обратить внимание на характеристики, влияющие на качество, скорость выполнения работы.

Размер рабочего круга

Производители УШМ выпускают свою продукцию, придерживаясь нормативов по диаметру рабочего органа в пределах 115÷230 мм. На этот показатель и стоит обращать внимание в первую очередь.

Следует учесть, что обрезным кругом можно резать детали только на глубину его выступа из защитного кожуха. Грубо говоря, болгаркой с кругом на 115 мм безопасно можно отрезать детали не толще, чем 30 мм, а то и меньше.

Отдельные строители снимают кожух для того, чтобы увеличить глубину реза, сэкономить на расходе кругов. Они сильно рискуют своим здоровьем. Не советуем этим заниматься.

Болгарка с кругом на 115 мм

Это модели минимального размера серийных образцов. Основное их назначение — шлифовка поверхностей, хотя можно выполнять и резку деталей. Но, малый размер выступающей рабочей кромки круга и невысокая мощность инструмента делают такую работу не очень комфортной.

Зато для обработки мелких площадей благодаря легкой конструкции они подходят идеально.

Болгарка с кругом на 125 мм

Один из популярных инструментов для домашнего мастера, который периодически выполняет ремонт квартиры своими руками, занимаясь разрезанием строительных материалов и их шлифовкой.

Болгарка с кругом на 125 мм
Этот класс УШМ уже характерен многообразием моделей с различными техническими характеристиками, включая выходную мощность и число оборотов круга.

Болгарка с кругом на 150 мм

Такая модель позволяет глубже разрезать материал и больше подходит для владельцев частных домов, которые любят что-то мастерить своими руками в гараже или домашней мастерской, а не только в квартире.

Болгарка с кругом на 180 мм

Основное назначение — выполнение строительных работ. Удобно резать трубы, уголки, плитку и даже кирпич. Правда последний придется обрабатывать в два приема.

Вес такого инструмента при длительной работе уже хорошо ощущается в руке. Из-за этого обрабатывать им маленькие детали сложно.

Болгарка с кругом на 230 мм

Большой диаметр рабочего органа является неоспоримым преимуществом этих моделей. Они позволяют эффективно выполнять все виды тяжелых строительных работ, особенно связанных с разрезанием конструкций и материалов.

А вот шлифовку выполнять ими затруднительно.

Особенности конструкций по диаметру круга

При обработке любого материала рабочий орган перемещается относительно неподвижно закрепленной обрабатываемой поверхности, подвергаясь действию сил сопротивления, стремящихся разорвать его.

Учитывая физические характеристики круга все болгарки создают по числу оборотов ротора, исключающее превышение линейной скорости его внешней поверхности до 80 м/сек. По этому показателю УШМ больших диаметров развивают 6650 об/мин, а на 125 мм, например — 12230.

Конструкция каждого круга создается под выполнение конкретных задач и может не выдерживать угловую скорость болгарки. Поэтому ее величина в оборотах в минуту маркируется на каждом диске.

Прежде чем использовать стертый круг с большой болгарки на маленькой, обращайте внимание на такую надпись.

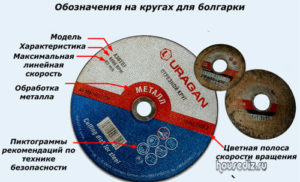

Обозначения на кругах для болгарки

Мощность потребления электроэнергии

Диапазон значения этого показателя в большинстве моделей колеблется от 0,5 до 2,7 кВт.

Выбирать болгарку по мощности необходимо с учетом особенностей планируемых работ. Например, при резке металлов удобно пользоваться тонкими кругами, которые создают минимальное сопротивление двигателю.

Если же необходимо обрабатывать толстые сварные швы, снимая большие наплавы, то диск берут повышенной толщины. Им удобнее убирать металлические брызги, проще выравнивать поверхность. Однако площадь соприкосновения толстого круга и нагрузка на двигатель при этом возрастают. Нужен запас мощности, который исключает перегрев обмоток и выход из строя изоляции.

Поэтому среди УШМ можно встретить конструкции моделей как на 0,6, так и на 1,5 кВт. Подбирайте их под свои задачи индивидуально.

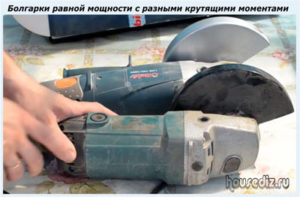

Болгарки равной мощности с разными крутящими моментами
Для тех, кому необходимо часто пользоваться УШМ с диском на 230 мм в режиме максимальной нагрузки советуем обратить внимание еще на один важный показатель — величину развиваемого крутящего момента. Он не всегда маркируется. Но если сравнивать две однотипные болгарки производителей, то косвенным показателем могут служить габариты корпуса двигателя, которые требуется увеличивать при повышении нагрузок.

Скорость вращения круга

При работе болгаркой внешняя поверхность диска перемещается относительно обрабатываемой поверхности детали с линейной скоростью, зависящей от диаметра рабочего органа и числа его оборотов. Функция поддержания их стабильности может быть полезна для выполнения определенных технологических циклов.

Она же позволяет оптимально использовать круги разных конструкций, рассчитанные на работу при определенных скоростях. За счет этой функции инструмент становится более универсальным. Им становится удобнее шлифовать и зачищать поверхности на низких оборотах.

Эргономика рукояток

Общепринято деление болгарок на конструкции:

  • одноручные;
  • или двуручные.

Стоит учитывать, что это довольно относительная классификация, вводящая неискушенного пользователя в заблуждение. Работая таким инструментом его необходимо всегда надежно держать только в двух руках.

Одноручными моделями считают те, у которых одна рукоятка вворачивается около поворотного редуктора, а второй служит корпус. Производители стараются учесть все возможности удобного удержания инструмента, но вам самим следует подержать его в руке, оценить комфорт рукояток, исключить закрытие руками вентиляционных отверстий на корпусе.

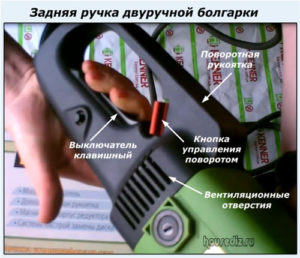

Задняя ручка двуручной болгарки
Двуручные конструкции оценивайте по ощущениям балансировки центра масс в своих руках. А перекрыть ладонями вентиляцию корпуса вам вряд ли получится.

Мягкие прорезиненные покрытия рукояток не только обеспечивают эргономику, служа элементами виброзащиты, но и обладают диэлектрическими свойствами.

Полезные функции

Если планируете длительно и удобно работать инструментом, то оцените нижеописанные возможности:

  • плавность включения;
  • автобалансировку круга;
  • комплекс защит;
  • возможность замены щеток;
  • способ очистки от пыли.

Плавный запуск

Функция постепенного набора оборотов позволяет равномерно распределить нагрузку на двигатель и руки оператора, чем снижает вероятность возникновения травмоопасных ситуаций. Для его осуществления создается постепенное увеличение тока от нулевого значения до номинальной величины.

Система плавного пуска двигателя совместно с помехоподавляющим фильтром снижает влияние переходных процессов, возникающих в электрической схеме дома, исключает броски тока, способствует обеспечению его электрической безопасности.

Автоматическая балансировка круга

Износ рабочей поверхности не всегда происходит равномерно. С внешней стороны из-за ударов и неравномерных нагрузок образуются небольшие выбоины, создающие биения. Наиболее характерно это проявляется на отрезных кругах большого диаметра.

Подобная функция облегчает работу оператора, позволяет делать ее качественнее. Наличие автобалансировки свидетельствует о престижности модели болгарки.

Защита от случайного включения

При пропадании напряжения сети по различным причинам и повторной подаче питания на болгарку происходит незапланированный запуск двигателя, который вызывает травму или поломку оборудования. Возникновение такой неприятной ситуации производители предупредили созданием соответствующей блокировки.

Защита двигателя от электрических перегрузок

Для ее реализации используется контроль по:

  1. току, протекающему в схеме двигателя;
  2. температуре обмоток;
  3. или обоим этим параметрам.

Подобная защита может только сигнализировать оператору о превышении нагрузки загоранием лампочки или уменьшать работоспособность болгарки за счет снижения числа оборотов либо полной остановки двигателя.

Среди работников, стремящихся любой ценой быстро выполнять работу на повышенных нагрузках, такая функция вызывает раздражение. Но в целом она позволяет сохранить ресурс инструмента и расходных кругов.

Защита двигателя от перегрузки при случайных заклиниваниях круга

Во время резкой остановки круга при работающем двигателе на последний передается сильный механический удар, который также ощущается резким рывком из рук оператора. У разных производителей используются свои технические решения сглаживания удара. Распространены три варианта технического решения, работающие на основе механики:

  1. предохранительная муфта скольжения;
  2. центробежное сцепление;
  3. пружинная конструкция SJS.
Муфта скольжения

В конструкцию входят несколько дисков, осуществляющих сцепление ведомой шестерни со шпинделем. Они обеспечивают регулируемое усилие передачи крутящего момента. При превышении номинальной величины ротор продолжает вращение, а рабочий орган останавливается.

Двигатель в этой ситуации испытывает нагрузку, но она меньше, чем во время заклинивания.

Муфта центробежная

Работа основана на передаче крутящего момента за счет лепестков, обеспечивающих сцепление от действия центробежных сил. Крутящий момент рабочему органу передается при вращении ротора и снимается при его остановке.

Функция SJS

Выполненная по этой оригинальной технологии муфта используется в болгарках фирмы Makita. Она предотвращает воздействие удара за счет пружины, прижимающей малую коническую шестерню. Этим сглаживается толчок, а заодно уменьшается вибрация, обеспечивается плавность хода рабочего органа.

Принцип работы защиты двигателя
У отдельных дорогих моделей болгарок защита двигателя при перегрузках осуществляется снятием напряжения встроенной электронной схемой.

Фиксация выключателя

Эта полезная функция создана для использования инструмента при его стационарном креплении в удерживающем механизме и подводе обрабатываемой поверхности к рабочему органу. А вот пользоваться ей для того, чтобы снять палец с кнопки и удобно резать не советуем.

Если диск заклинит в обрабатываемом материале, то он может разлететься на части, а болгарка выскочит из рук. Двигатель от зафиксированного выключателя будет работать. Попробуйте остановить его в этой ситуации.

Защита от попадания пыли

При резе или шлифовке вокруг круга образуется облако мельчайших частиц обрабатываемого материала. Оно проникает через щели корпуса, оседает на подшипниках, щетках, коллекторном двигателе, изменяет электрическое сопротивление токопроводящих цепей вплоть до создания виткового замыкания. Для борьбы с пылью устанавливают:

  • мелкоячеистые сетки или фильтры на вентиляционных отверстиях;
  • бронированные обмотки статора и шнуровой бандаж ротора;
  • подшипники закрытого типа;
  • обмотки, залитые эпоксидными смолами;
  • корпус повышенной герметичности.

Автоматическое отключение щеток

Функция работает на дорогих моделях, позволяет контролировать ужим контактных поверхностей щеток к коллекторным пластинам ротора, сохранять ресурс работы двигателя.

Для ее осуществления в конструкцию щетки введен подпружиненный диэлектрический штифт. Он контролирует степень износа угольного электрода и при критическом уменьшении более 2/3 длины отжимает контакт щетки от коллектора.

Механизм самоотключения щеток работает также при подаче на болгарку завышенного потенциала при обрыве нуля, защищая двигатель по принципу реле контроля напряжения за счет разрыва цепи тока.

Удаление пыли

Попробуйте штробить бетонную плиту в закрытом помещении, и вы сразу оцените облако пыли, которое образуется при работе. Профессиональный инструмент имеет фланец, к которому подключается строительный пылесос, забирающий мусор прямо из-под рабочего органа и отводящий его в пылесборник по шлангу.

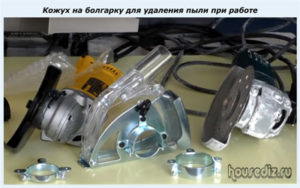

Кожух на болгарку для удаления пыли при работе
Функция очень полезная. Но для выполнения единичных работ по дому такая болгарка довольно дороговата. Однако можно приобрести специальный кожух для этих целей.


Заключительные рекомендации

Правила установки рабочего круга

Внутренний диаметр имеет встроенное металлическое кольцо. Оно является базой для установки на втулку и своей поверхностью обеспечивает точную центровку относительно оси вращения за счет четырех выступающих зубцов.

Боковая поверхность кольца служит для его удержания на поверхности круга. Она не является базовой поверхностью, обеспечивающей прижатие диска внутри фланца хотя бы по той причине, что отрезной круг может иметь толщину 1 мм, а углубление во фланце и гайке составляет порядка трех.

Круг прижимается к кольцевому выступу фланца своей торцевой поверхностью за счет усилия завинчивания гайки, а удерживается плоскостью, создающей наибольший момент сопротивления — на периферии.

На боковой части круга располагается картинка с техническими характеристиками. Внутреннее кольцо, как и картинка могут наноситься с двух сторон или с одной. Эта маркировка задается производителем не для установки диска, а в других целях. Однако некоторые работники ошибочно считают, что она является ориентиром по направлению вращения.

Куда направлять искры

По законам инерции с вращающегося круга летят осколки. Их высокая температура способна прожигать материал одежды, вызывать ожоги кожи. Если же круг заклинит в отрезаемой детали, то он может развалиться на части, которые полетят точно так же. Для защиты работающего на болгарке установлен металлический кожух.

Искры от болгарки

Инструмент при работе всегда следует располагать так, чтобы в любой момент возникновения нестандартной ситуации защитный кожух максимально обеспечивал свою функцию — предохранял тело человека от попадания на него искр и осколков.

Контроль состояния щеток

Срок эксплуатации

Ресурс работы угольных электродов в качестве надежных тоководов составляет примерно 80÷120 часов эксплуатации. После этого срока наступает износ, их необходимо менять.

Признаками образования дефектов на контактах являются:

  • появление искр, образующих круговой пучок на коллекторе;
  • заметное снижение мощности двигателя;
  • явная выработка длины угольных стержней или образование сколов на поверхности их прилегания.

Усилие прижима

Заводская регулировка обеспечивает оптимальное усилие контакта между щеткой и пластинами коллектора. При износе или неправильной замене щеточного узла возможно его нарушение в сторону увеличения или снижения контакта.

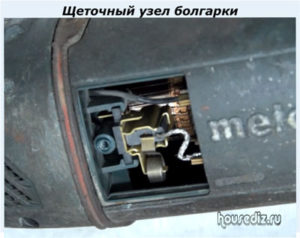

Щеточный узел болгарки

Повышенный прижим

Создается чрезмерное давление твердой щетки на мягкий материал коллекторной пластины, ведущее к излишнему нагреву деталей двигателя.

Пониженный прижим

Возникает дополнительное электрическое сопротивление на контактах, не обеспечивающее надежное протекание тока при переключениях обмоток, расположенных на роторе. Появляется искровой разряд, способный перерасти в дугу, повреждающую щеточный узел, коллектор, двигатель.

Поэтому при замене щеток необходимо контролировать их усилие, использовать оригинальные запасные части производителя.

Заканчивая изложение материала рекомендуем к просмотру видеоролик владельца VselnstrumentiRu «Как выбрать болгарку».

Если остались вопросы, то воспользуйтесь формой комментариев. Сейчас вам удобно поделиться статьей с друзьями в соц сетях.
