Электрическая безопасность дачи, коттеджа, частного дома (часть 1)

Электробезопасность дачи

Люди уже давно свыклись с теми рисками использования электроэнергии, которым подвергают собственное здоровье и членов своей семьи. А многие даже не представляют все виды опасностей, которые могут возникнуть в жилом здании в любой момент времени.

Даже определенная группа электриков пренебрегает узаконенными правилами безопасности, работает по старинке. Большая же часть населения просто не представляет тех условий, в которых находится дом или дача, где люди постоянно проживают.

Поэтому рассмотрим эти опасности со всех сторон, откуда они только могут возникнуть, чтобы предостеречь вас от возможного воздействия электрического тока. Знать их надо обязательно.


7 факторов электричества, способных принести вред жильцам и дому

В частном доме или на даче электрический ток может поразить жильцов при возникновении следующих семи случаев:

  1. прямом прикосновении к потенциалу фазного провода и создании условий для его стекания на землю;
  2. коротком замыкании между потенциалами фазами и нуля;
  3. нарушением изоляции электропроводки со стеканием потенциала фазы на открытые токопроводящие части (ОТЧ), например, корпус бытовых приборов: стиральной или посудомоечной машины, холодильника и др;
  4. возникновении на вводе в дом сверхнормативного напряжения, связанного с обрывом нуля на электроснабжающей линии;
  5. появлением высокого потенциала фазы на металлических трубах водопровода, канализации, газоснабжения, отопления и других посторонних токопроводящих частях (ПТЧ);
  6. ударе молнии в строительные элементы здания;
  7. занесении потенциала молнии при грозе через воздушную линию электроснабжения.

Разберем их подробнее.

Первый вариант

Рассмотрим самый простой случай обеспечения безопасности, когда:

  • дача запитана от воздушной ЛЭП;
  • в доме отсутствуют посторонние тоководущие части;
  • здание защищено только автоматическим выключателем;
  • электропроводка питает светильник и несколько розеток.

В таком здании может возникнуть всего три вида тока аварии из семи возможных.

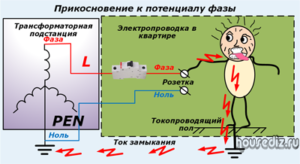

Прикосновение к потенциалу фазы

Прикосновение к потенциалу фазы
Случай связан с созданием контакта между человеком и потенциалом фазы при прямом прикосновении.

Протекание тока через наше тело может привести к фатальным последствиям. Спасти жизнь, обеспечив безопасность, может правильно настроенный автоматический выключатель.

Завышенное напряжение на вводе в дом

Оно может появиться на вводе в дом от питающей ВЛ. Исправная электропроводка его должна выдержать, а изношенная, старая с плохой изоляцией может и отказать, привести к пожару.

Во всяком случае через лампочки накаливания пойдет чересчур завышенный ток. Они могут взорваться, разбрызгав кругом стеклянные осколки и разогретую нить накала. А это предпосылка к пожару. От его возникновения может спасти герметичный стеклянный плафон светильника. Но, установлен ли он? А без него безопасность понижена.

Короткое замыкание

Ток КЗ в домашней сети возникает из-за нарушения правил безопасной эксплуатации бытовых приборов или по другим причинам.

Ликвидация подобной неисправности возложена только на защитный автомат.

Какие дополнительные защитные меры можно применить:

  • защиту от прикосновения к фазе выполняют УЗО или дифавтомат;
  • Принцип-работы-УЗО

  • реле контроля напряжения должно отключить второй вид аварии;
  • при КЗ в сети вся надежда только на автоматические выключатели и методику их монтажа по принципам селективности. Они отключают возникающий сверх ток.

Теперь можно усложнить ситуацию и подключить что-то к розетке, например, посудомоечную машину.

Алгоритм-определения-номинального-тока-автоматического-выключателя
Техническая неисправность в виде повреждения слоя изоляции с появлением на корпусе потенциала фазы может возникнуть у любой модели даже самого брендового производителя.

Пробой изоляции на корпус
Человек опять же может стать путем, по которому стекает ток потенциала фазы на землю. Защитить его может УЗО или дифференциальный автомат, но они должны быть правильно подключены и настроены.

Если же во вторую розетку подключили другой электроприбор, например, холодильник, то ситуация с безопасностью ухудшается. На его корпус тоже может проникнуть фаза. Опять возлагаем надежды на УЗО, которое ликвидирует ток утечки.

Второй вариант

К даче подключили водопровод, газ или какой-то другой металлический трубопровод — стороннюю токопроводящую часть (СТЧ), которая не предназначена для пропускания тока, но при различных авариях отлично работает токопроводом.

Это создает дополнительные предпосылки нарушения безопасности, получения электротравм, когда пострадавший находится на диэлектрическом полу и создает контакты между:

  1. возникшим случайно потенциалом на изолированной ОТЧ и заземленной СТЧ;
  2. стеканием разряда с заземленной ОТЧ и СТЧ;
  3. разрядом молнии в ОТЧ и СТЧ.

Влияние СТЧ на получение электрической травмы
Далее возникают варианты, когда количество рисков лавинообразно возрастает:

  • на СТЧ появляется потенциал фазы;
  • кроме водопровода в доме появляется газопровод, то есть создаются СТЧ №1 и №2 со всеми своими опасностями;
  • добавляется количество розеток и подключенных к ним электроприборов.

Дополнительное влияние СТЧ на получение электрической травмы
При монтаже системы водяного отопления, канализации, металлических каркасов, дополнительных розеток и выключателей риски постоянно возрастают, а безопасность снижается.

Часть подобных ситуаций, возникающих на оборудовании дома, дачи, представлена на объединенных картинках № 1-8.

Возможные схемы получения электрических травм в частном доме
По теме изложенного материала рекомендую посмотреть видеоролик Олега Борисовича «Электробезопасность своими руками».

Что происходит с электроприборами внутри жилого дома или дач при ошибках электроснабжающей организации с завышением потенциала фазы, когда в схеме протекает сверх ток, можете узнать в этом видеоролике.

Приходим к выводу: ситуацию с безопасностью необходимо кардинально изменять, подключать к даче дополнительный контур заземления либо переходить с системы TN-C на новые стандарты — TT, TN-S, TN-C-S.

При этом вы снова столкнетесь с техническими вопросами, требующими знания правил безопасности. Их изложение читайте в продолжениях очередных статей по этой теме.
