Как подключить розетки и выключатели к домашней проводке

подключение к проводке розеток и выключателей

Во время монтажа или ремонта электропроводки домашний мастер сталкивается с техническими вопросами сборки электрической схемы внутри квартиры.

Они могут выполняться различными способами. Основная часть их систематизирована в этой статье.

Она позволит учесть особенности конкретных условий здания, чтобы:


Виды схем подключения электрических потребителей

На практике подать напряжения питания на несколько приборов домашней проводки от квартирного щитка можно всего тремя техническими приемами:

  1. последовательным подключением;
  2. параллельным соединением;
  3. по смешанной, комбинированной схеме.

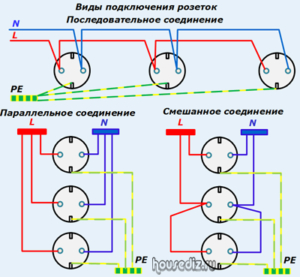

Виды подключения розеток

Последовательный метод

На розетки подаются фаза и рабочий ноль от квартирного щитка проводами, подключёнными последовательно к каждому очередному объекту от предыдущего. Этот способ позволяет экономно использовать кабели для проводки за счет сокращения их общей протяженности.

Но, его недостатком является пониженная надежность схемы. Если на первой или второй розетке возникает неисправность, связанная с разрывом электрической цепи, то все подключенные за ними розетки тоже обесточиваются.

Параллельное подключение

Схема обеспечивают повышенную надежность эксплуатации потребителей. Когда к любому из них прекращается подача питания, то все остальные продолжают работать. При этом она требует расхода максимальной длины кабеля для монтажа.

Смешанные соединения

Они по надежности и стоимости занимают промежуточное место, встречаются довольно часто, сочетают приемы обоих методов.

Защитный РЕ-проводник

Обратите внимание на метод его прокладки. Какая бы ни была смонтирована схема подключения потребителей, он во всех случаях подводится одинаково: самым надежным параллельным методом.

В качестве экономии места и материалов допускается альтернативная прокладка шины РЕ-проводника по всем комнатам с подключением к ней потребителей индивидуальными магистралями.


Способы разводки проводов в домашней электросети

Рассмотренные выше схемы на практике реализуются прокладкой силовых и осветительных кабелей методами:

  • последовательной установки распаечных (распределительных) коробок;
  • применения схемы «звезда»;
  • использования шлейфа.

Способ распаечных коробок

Он относиться к старым, проверенным временем методам. Распределительные коробки перед началом монтажа схемы устанавливаются во всех комнатах. Их места заранее определяются проектом прокладки проводки.

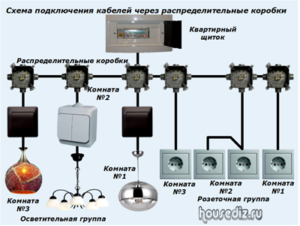

Схема подключения кабелей через распределительные коробки
Между квартирным щитком, распределительными коробками, выключателями, розетками, светильниками прокладывают кабель, концы которого подключают только внутри этих мест, не допуская посторонних сращиваний, ответвлений к другим устройствам.

Разводка электропроводки схемой звезды

Этот метод исключает применение розеточных коробок. Концы кабелей подключают с одной стороны непосредственно к автоматическим выключателям или устройствам защитного отключения, расположенным внутри квартирного щитка и прямо на розетки и выключатели с другой.

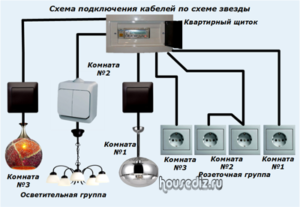

Схема подключения кабелей по схеме звезды
Кабель полностью закрыт заводским слоем внешней изоляции, которая нигде не нарушается, а вводится в электрический щиток и корпус розетки или выключателя. За счет этого метод является наиболее надежным для эксплуатации, но не считается экономичным. К каждому электрическому потребителю требуется подводить собственную линию от щитка, иметь в нем свои защиты.

В среде электриков этот метод называют еще радиальным способом.

Шлейф в домашней проводке

Этот метод позволяет подключить розетки и выключатели по принципам схемы звезды, но экономит место внутри квартирного щитка за счет комплектования потребителей на группы с учетом выполнения ими определенных функций и места расположения внутри квартиры или комнаты.

Схема подключения кабелей методом шлейфа
Каждая группа учитывается по номинальным и аварийным током и подключается в электрический щиток к своим автоматам.


Подбор технических характеристик защит под розетки и выключатели

На этом пункте следует заострить внимание: внутри электропроводки в любой момент может возникнуть аварийная ситуация. Причинами могут стать:

Для ликвидации токов перегрузок или коротких замыканий внутрь квартирного щитка устанавливают автоматические выключатели, номиналы которых необходимо правильно рассчитывать и проверять.

Возникающие в схеме при нарушениях изоляции токи утечек бывают очень опасны. Они могут стать причиной электрических травм. Правильно подобранные УЗО и дифференциальные автоматы защищают человека при их появлении.

Реле и ограничители напряжения блокируют схему от появления в ней высоковольтных импульсов при обрыве нуля или возникновении грозовых разрядов.

Защиты, которые используются для работы каждой розетки, устанавливают в электрический щиток. Они должны, как и выключатель, соответствовать параметрам подключенной к ней нагрузки.

Видеоролик дополняет материал статьи, но в нем есть небольшие спорные моменты. Если заметили их и возникли вопросы, то задавайте их в комментариях.
