Как надежно своими руками заземлить стиральную машину в доме

Стиральная машина

Наша жизнь связана с довольно парадоксальной ситуацией, происходящей при эксплуатации электрических бытовых приборов, работающих с асинхронными электродвигателями. Производители этого оборудования постоянно занимаются их усовершенствованием, производят модернизацию алгоритмов, обеспечивают удобство и надежность работы, заботятся о безопасности.

А определенная часть населения испытывает затруднения при эксплуатации вплоть до получения ударов электрическим током. Попробуем разобраться с этим вопросом. Наши советы должны помочь домашнему мастеру правильно и надежно заземлить стиральную машину в собственной квартире своими руками по одному из предложенных здесь способов.


Почему исправная стиральная машина может бить током

Чтобы ответить на этот вопрос потребуется рассмотреть принципы подключения современной бытовой техники к сети электрического питания и варианты исполнения системы заземления дома. Внимательный анализ этих схем позволит выбрать оптимальный вариант домашнему мастеру для каждого конкретно случая электроснабжения квартиры.

Как работает современная техника

Производители сложных бытовых приборов, облегчающих выполнение рутинной домашней работы, выпускают их в продажу с учетом того, что электрическое питание, которое будет подаваться на их продукцию, полностью отвечает действующим техническим нормативам Евростандарта, а заземление зданий обеспечивает система TN-S.

Однако в странах СНГ этот вопрос полностью не решен. В настоящее время идет переходный процесс, связанный с последовательной заменой устаревшей системы заземления жилых домов TN-C на модернизированную схему TN-C-S. Причем практическое большинство зданий старой постройки еще не подверглось переоборудованию.

Несмотря на это, люди массово покупают стиральные и посудомоечные машины, холодильную, морозильную и прочую технику, устанавливают и эксплуатируют ее в своих помещениях.

Когда владелец новой стиральной машины, сконструированной по трехпроводной схеме подключения, вставляет вилку в розетку двухпроводного питания, то выполнение основных технологических операций никак не нарушается. Рабочие процессы проводятся по заданным алгоритмам. Стирка белья выполняется качественно.

Но на металлическом корпусе стиральной машины появляется напряжение величиной в 110 вольт.

Принципиальная электрическая схема фильтра блока питания бытовых приборов
Оно поступает в результате работы фильтра снижения высокочастотных помех, которым снабжаются все современные электрические потребители. Источником потенциала является средняя точка соединения двух конденсаторов, которая подсоединена к корпусу прибора и защитной жиле провода питания, выведенной на контакт РЕ проводника штепсельного разъема.

В стандартной схеме стиральной машины эти 110 вольт просто отводятся по РЕ проводнику на контур заземления трансформаторной подстанции, а когда его нет, то остаются на корпусе. Если же человек случайно своим телом создал электрический контакт между таким бытовым прибором и землей, например, прикоснувшись к водопроводному крану, то через него станет стекать ток.

Схема поражения током от стиральной машины в двухпроводной схеме
Сильных ожогов и больших поражений тканей он не вызовет, поскольку электрическое сопротивление конденсаторного фильтра значительно ограничивает его мощность, но неприятные ощущения типа пощипывания кожи и судорожной реакции мышц обеспечены.

Автоматический выключатель квартирного щитка, являющийся основной защитой в старой двухпроводной схеме питания, не способен реагировать на такие токи. Он останется в работе и ничего не отключит.

Для предотвращения подобных явлений достаточно выполнить одно из двух мероприятий:

  1. отключить отвод соединения средней точки соединения конденсаторного фильтра от корпуса стиральной машины;
  2. осуществить схему заземление по штатному варианту.

В первом случае потребуется вносить изменения во внутреннюю конструкцию исправного прибора, а во втором — просто выполнить подключение РЕ проводника, по которому будет стекать потенциал с корпуса.

Схема работы защиты от поражения током стиральной машины
На практике же большинство владельцев старых квартир вообще ничего не предпринимают и жалуются на то, что периодически получают удары током в самых неожиданных ситуациях.

Как работает защита стиральной машины при пробое изоляции

Кратко проанализируем принципы работы защит от повреждения слоя изоляции в трехпроводной и двухпроводной схеме электрического питания бытовых электроприборов.

Принцип работы защит стиральной машины от появления токов утечек в трехпроводной электропроводке

Стандартная схема предотвращения поражения людей от действия током подразумевает использование устройств защитного отключения — УЗО или дифференциальных автоматов, которые своим органом сравнения постоянно контролируют проходящие сквозь него нагрузки.

Схема работы защиты с УЗО от-поражения током стиральной машины
Если электропроводка исправна, то создается нулевой баланс между входящим и выходящим потоками по проводам нуля и фазы. Когда же в подключенной схеме возникнет пробой изоляции и связанный с ним ток утечки, то он моментально разбалансирует установившуюся систему. Это приводит к снятию питающего напряжения силовыми отключающими контактами УЗО.

С целью обеспечения электрической безопасности жильцов уставку срабатывания дифференциального органа УЗО в жилых комнатах настраивают на 30 миллиампер, а для помещений с повышенной влажностью, к которым относятся кухня и ванная, где обычно работает стиральная машина, ее снижают до 10 мА.

Принцип работы защит стиральной машины от появления токов утечек в двухпроводной электропроводке

В такой схеме монтажа бытовых приборов не обеспечивается такая оперативность защит, которая присуща в вышеприведенном случае при подключении заземлений по системам TN-C-S либо TN-S. Если в предыдущем случае при пробоях диэлектрического слоя опасный потенциал фазного провода попадал на корпус и сразу начинал стекать по РЕ проводнику, то в схеме двухпроводного электроснабжения TN-C защитного нуля просто нет: на корпусе всегда есть опасное напряжение 220 вольт.

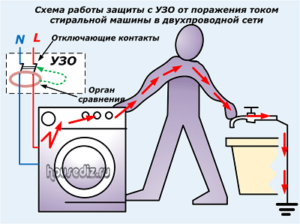

Схема работы защиты с УЗО от поражения током стиральной машины в двухпроводной сети
Если человек окажется между этим потенциалом и контуром земли, то по его телу опять же потечет опасный электрический ток. Однако время его действия будет ограничиваться отключающей способностью УЗО, которое своими силовыми контактами разорвет питание опасной цепи.

За счет этого продолжительность воздействия тока на пострадавшего будет значительно сокращена до долей секунды, что не позволит получить серьезных электрических травм и опасных ожогов.

Применять УЗО в двухпроводной системе электроснабжения квартиры или не пользоваться им по старинке, как жили люди раньше десятилетиями — решать вам. Наша задача: показать технические риски, которые существуют в старой электропроводке, выполненной по нормативам уже отмененной документации.

Методы заземления стиральной машины

У различных конструкций электрических приборов существует два способа подключения металлического корпуса к контуру земли:

  1. за счет отдельно подготовленной клеммы с резьбовым соединением;
  2. через трехпроводный шнур питания с вилкой, вставляемой в розетку с защитным заземлением.

При первом способе место подключения к резьбе обычно располагается с тыльной стороны и маркируется специальным значком.

заземление

Второй вариант предусматривает использование трехконтактных вилок и розеток.

Заземляющие контакты у вилки и розетки
Практически все конструкции стиральных машин создаются для подключения к контуру заземления по этому принципу. Незначительная часть из них дополнительно имеет специальный болт на задней части. Пользоваться им удобно хозяевам, живущим в зданиях, оборудованных по схеме энергоснабжения TT с индивидуальным контуром заземления.

Во всех остальных случаях стиральная машина надежно работает от подключения электрической вилки в трехпроводную розетку, заземленную через РЕ проводник.

Принцип подключения стиральной машины

Ошибки неправильного заземления стиральной машины

Чтобы правильно подключить бытовой прибор для питания от электрической сети следует хорошо представлять маршрут прохождения электрического тока от трансформаторной подстанции до потребителя и назад с учетом способов образования рабочего N и защитного PE нулей.

Схема разделения PEN проводника

Показанный на картинке принцип создания рабочего и защитного проводников может выполняться:

  1. прямо на низковольтном оборудовании 0,4 кВ питающей подстанции в системе TN-S;
  2. или же на контуре заземления многоэтажного здания, переоборудованного по схеме TN-C-S.

Принципиальная схема разделения PEN проводника на РЕ N

При первом способе силовой кабель, идущий от ТП, имеет пять жил: три фазы и два проводника PE и N, а во втором — четыре, ибо PEN проводник идет нерасщепленным.

Опасность зануления бытовых электроприборов

Приведенная выше схема позволяет наблюдать, что рабочий (N) и защитный (РЕ) проводники объединены на ГЗШ — главной шине заземления. С учетом этого соединения могут допускаться различные ошибки подключения бытовых приборов.

Если не тянуть от вводного щита РЕ проводник, а защитный контакт розетки объединить с рабочим нулем, то можно сэкономить на прокладке одной жилы провода. Этот способ называют занулением и применяют в двухпроводной схеме для защиты работников от пробоя слоя изоляции на корпус.

Поскольку там уже присутствует потенциал нуля, то сразу возникнет короткое замыкание, которое будет отключено работой автоматического выключателя. По этому принципу работали старым электроинструментом с неизолированным корпусом.

Схема подключения электрических проводов к розетке
В современных схемах электропроводки способ подключения стационарных электроприборов по методу зануления является ошибочным, неправильным по следующим причинам:

  1. во время ремонта квартиры или проверок электрической схемы производятся отключения проводов и кабелей. Если перепутать концы фазы и нуля, что довольно часто происходит на практике, то работоспособность бытовых приборов не нарушается. Однако на корпусе окажется уже не ноль, а потенциал фазы;
  2. если вынуть вилку из розетки и через какое-то время повторно вставить, то ничего сложного нет в том, чтобы перевернуть ее, спутать очередность подключения нуля и фазы.

Оба перечисленных случая гарантируют прохождение тока через тело человека при его прикосновении к корпусу стиральной машины и батарее отопления, водопроводу, другим соединенным с землей предметам.

Опасность подключения случайных заземлителей

Если владельцам квартир с трехпроводной схемой электроснабжения нет смысла подключаться дополнительно к контуру земли, то у жильцов с двухпроводной системой этот вопрос стоит остро. Они пытаются его решить всякими методами.

В ход идут подключения к батареям отопления, системам водоснабжения и даже лифтовым рельсам. Что в этом случае представляет опасность:

  1. отсутствует гарантия качественного электрического подключения к контуру земли, ибо подобные конструкции могут ремонтироваться, разбираться, да и вообще не обеспечивать нормального контакта с землей;
  2. во время аварий внутри питающей сети на этих коммуникациях может появиться опасный потенциал;
  3. самодельная схема подключения способна нарушить работу рассчитанной системы заземления многоэтажного здания за счет образования непредвиденных проектом цепочек отвода аварийных токов в грунтах. Поэтому проект электроснабжения требует перерасчета.

Правила заземления стиральной машины в двухпроводной сети

Владельцы старой электропроводки оказались в стороне от новых разработок обеспечения электрической безопасности собственной квартиры. Все возможные инициативы ее технического воплощения сопровождаются ошибками или нарушениями действующих нормативов.

Хозяева частных домов еще могут перевести электроснабжение здания на систему заземления ТТ. А жителям многоэтажек остается только ждать наступления срока реконструкции схемы электроснабжения. Но к нему следует подготовиться заранее.

Электрики снабжающей организации выполнят разделение главной шины на проводники РЕ и N, заведут концы кабелей в подъездный и квартирный щиток. Но дальше работать они не будут. Вся разводка проводов внутри квартиры ляжет на плечи ее владельцев.

Эту трудоемкую и грязную работу стоит выполнить заранее, совместив ее с проведением очередного текущего ремонта. При этом старую проводку лучше полностью заменить новой, а РЕ проводник во всех местах подготовить к подключению, но нигде не коммутировать к действующей схеме.

В противном случае существует вероятность попадания людей под действие электрического тока.

Ошибки подключения РЕ проводника со стороны розетки

Вернемся еще раз к схеме питания современных бытовых электроприборов с включенным фильтром в/ч помех.

Принцип появления потенциала на РЕ проводнике
На заземляющий контакт вилки по шнуру питания станет поступать потенциал в 110 вольт. Он проникнет на контакт розетки и по подключенному к нему РЕ проводнику, окажется на обратном конце кабеля. Поэтому защитные жилы до начала реконструкции схемы электроснабжения здания нет смысла коммутировать.

В заключение материала рекомендуем посмотреть видеоролик владельца МастерОк о подключении стиральной машины. В нем вы увидите много положительных моментов.

Если же еще остались не ясные вопросы, то задавайте их в комментариях. Также вы можете поделиться статьей с друзьями в соц сетях.
