Как работают светодиодные люстры с пультом дистанционного управления

люстры с дистанционным управлением

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

  • люстр;
  • бра;
  • точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.


Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

  1. стационарным выключателем;
  2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

  • радиопередатчика, расположенного внутри малогабаритного пульта;
  • радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Принципы дистанционного управления люстрой
Так называют устройство, имеющее в своем составе блоки:

  • питания:
  • приема радиосигналов;
  • логики;
  • коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

  1. контроллера;
  2. пульта;
  3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Комплект для дистанционного управления люстрой
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Команды радиопульта
Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.


Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.

Осветительные элементы современной люстры
Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Световые эффекты светодиодной люстры

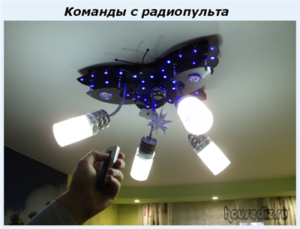

Команды с радиопульта

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

Внутри полого основания размещают электронные блоки и компоненты.

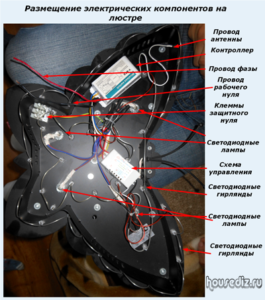

Размещение электрических компонентов на люстре
Они показаны на фотографии и подписаны. К ним относят:

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.

Размещение контроллера без крышки
Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.

Вид сверху на плату контроллера
Четкий монтаж позволяет наблюдать:

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.

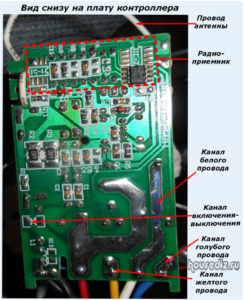

Вид снизу на плату контроллера
Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

  • местными точеными источниками;
  • электрическими приводами перемещения штор;
  • проектором;
  • дополнительными приборами.

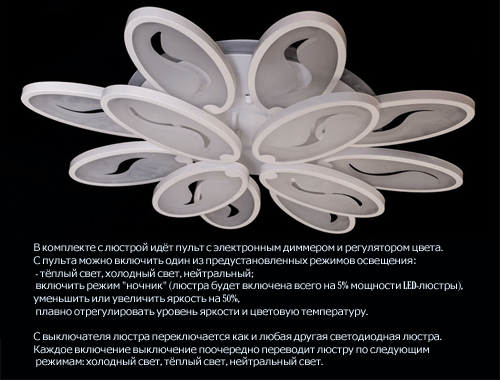

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

  • подбирать цветовую гамму осветительной системы;
  • изменять алгоритмы коммутации светильников;
  • регулировать яркость источников;
  • запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.


Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

Комментируйте материал статьи в специальном разделе, делитесь своим мнением. Сейчас у вас самое благоприятное время для ознакомления своих друзей с прочитанной темой. Используйте для этого кнопки социальных сетей.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(25 голосов, в среднем: 5 из 5)

6 комментариев

    1. Благодарю Юрий за такой комментарий. Пытаюсь быть полезным читателям сайта.

      1. а нет схемы электрической принципиальной?

      2. Здравствуйте, Айдар.
        Полной и подробной электрической принципиальной схемы люстры нет. Но, для обычного пользования и даже ремонта она особо и не нужна. Достаточно понимать принцип ее построения, использующий всего три подходящих провода: фазы, рабочего нуля, защитного РЕ-проводника.
        Защитный РЕ-проводник внутри люстры соединен со всеми металлическими деталями и используется при подключении УЗО к схеме для обеспечения безопасности человека от тока утечек через нарушенную изоляцию. Если у вас старая проводка, работающая по системе заземления TN-C, то РЕ-проводника нет и подключать ничего к его клемме не требуется.
        Рабочий ноль подводится на контроллер, блок питания и ко всем светильникам, работающим напрямую от однофазного напряжения сети.
        Фазный провод подводиться только на контроллер и блок питания. Внутри контроллера фаза разделяется на каналы по группам светильников через контакты встроенных реле.
        Светодиодные гирлянды управляются блоком питания.

  1. Подобные люстры выделяют интерьер среди других, планирую купить себе такую в дом, но пока выбрать не могу. Подскажете что-нибудь про них?

    1. Здравствуйте, Олеся. Та, что в статье на картинках, висит у меня в детской. Подобных люстр на самом деле очень много и в основном они отличаются дизайном и количеством каналов (режимов работы). Думаю, стоит в одной из очередных статей описать более подробно работу люстры, назначение кнопок на пульте и впечатления о работе люстры в целом после почти трех лет ее эксплуатации.
