Почему мигают светодиодные лампы в освещении и как убрать мерцание

При переходе на современное освещение с энергосберегающими светильниками люди часто сталкиваются с вопросом: «Почему мигают светодиодные лампы?» Ведь даже незначительное мерцание света раздражает глаза, нарушает комфортные условия отдыха.

Статья объясняет причины возникновения этого неприятного явления и предлагает действенные методы по их устранению с поясняющими картинками и видеороликом.

Чтобы убрать неприятное мерцание необходимо представлять конструкцию осветительного прибора и условия его эксплуатации: оно может происходить при разных положениях выключателя.


Конструктивные особенности Led ламп

Когда для освещения использовался принцип нагрева вольфрамовой нити электрическим током до раскаленного состояния, то мерцания не было. Оно появилось в светильниках, использующих встроенные блоки питания с электронной схемой, чувствительной к качеству подводимой электроэнергии.

Конструкция светодиодной лампы

Напряжение бытовой сети поступает на цоколь прибора, а с него — к блоку питания, который преобразовывает синусоидальный сигнал гармоники в постоянную величину определенного уровня, распределяет ее по полупроводниковым элементам в строгой последовательности.

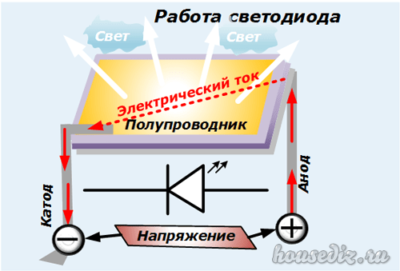

Как работает светодиод

За счет протекания тока по p-n переходу происходит излучение света. Эти электрические процессы взаимосвязаны, зависимы.

Оптимальное свечение обеспечивается очень точным подбором величины тока через светодиод и ее стабилизацией специальной электронной схемой: драйвером. Если поддерживать уровень напряжения обычными блоками питания, то схема будет работать не корректно.

Малейшие изменения падения напряжения на светодиоде резко влияют на величину тока через p-n переход и его свечение.

Зависимость падения напряжения от тока светодиода

Этот фактор необходимо хорошо представлять.

Обычную конструкцию светодиодной лампы показывает владелец видеоролика Заметки электрика.

Мигание при отключенном выключателе

Мы привыкли, что коммутационный аппарат разрывает электрическую цепь и прерывает протекание тока. Поэтому лампы накаливания прекращают работу. У светильников из светодиодов происходят более сложные процессы потому, что они обладают повышенной чувствительностью, а свечение p-n перехода происходит от токов в сотые доли ампера.

Причинами мигания светодиодной лампы при отключенном выключателе могут быть:

  • неисправности схемы электропроводки;
  • не правильно настроенная подсветка клавиши выключателя;
  • упрощенная конструкция дешевого блока питания.

Дефекты в электропроводке

Как возникает мерцание света

Влияние старых алюминиевых проводов в бытовой домашней электросети а электрическую безопасность жильцов уже расписано отдельной статьей нашего сайта.

Старая проводка

При переходе на Led освещение они могут дополнительно влиять на мерцание светодиодов. Проявляется это в случае, когда нарушены правила подключения проводов к люстре и выключателю или незначительно состарилась изоляция.

Для ламп накаливания была разработана безопасная схема, в которой потенциал фазы напряжения подавался через клавишу выключателя на центральный контакт цоколя, а рабочий ноль подводился без разрыва цепи сбоку патрона.

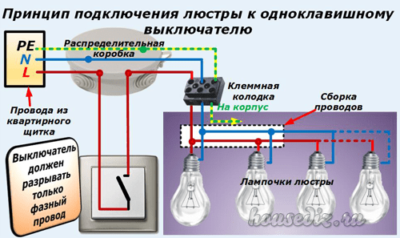

Как подключить люстру к выключателю

Этот принцип в двухпроводной сети TN-C часто не соблюдали. При монтаже для управления люстрой достаточно было разорвать выключателем любой провод и все работало. Свет можно было отключить контактом в нулевом проводе: вопросом безопасности просто пренебрегали или даже не понимали его. В этом случае потенциал фазы всегда присутствовал на нити накала.

Если же вместо старой лампочки вкрутить в такой патрон светодиодную, то на ее блоке питания будет постоянно присутствовать фазы потенциал, а полноценно светиться она станет при включении нуля.

Однако чувствительность электронного блока питания намного выше, чем у нити накаливания. Если через изношенную изоляцию старого провода проходят токи утечек к контуру земли, то на контактах светодиодной лампы появится небольшая разность потенциалов.

Этого напряжения недостаточно для свечения нити накала. Но оно способно вызвать мерцание светодиода за счет протекания малых токов через схему блока питания и накопления энергии заряда сглаживающим конденсатором. Он периодически станет разряжаться через p-n переходы подключенных светодиодов.

Почему моргает светодиодная лампа

Проверка правильности подключения выключателя — первое действие, на которое важно обратить внимание в старой проводке, задавшись вопросом: почему мигает светодиодная лампа.

Как устранить мерцание света

Понимая причину возникновения дефекта напрашивается простое решение:

Скрытые опасности метода

При проверке электрической схемы на основе собственного опыта электрика настоятельно не рекомендую пользоваться контрольной лампой: она опасна.

Контрольные лампы

Подключение проводов по правильной схеме прекращает мигание светодиодной лампы, но не устраняет их неисправность: токи утечек через устаревшую изоляцию протекать не перестанут. Просто их действие становится скрытым от внешнего проявления.

Отсутствие УЗО или дифференциальных автоматов в старой схеме усугубляет ситуацию, повышает риски попадания человека под действие электрического тока.

Принцип работы УЗО

Для окончательного решения вопроса безопасности жильцов необходимо полностью заменить старую электропроводку на отвечающую требованиям современных нормативов.

Наведенное напряжение

Мощные нагрузки отопительных приборов, электрических плит, теплых полов проходят по проводам и кабелям, создают вокруг них сильное электромагнитное поле. Если рядом проложены цепи освещения, то в них будут индуцироваться помехи.

Они могут проявляться мерцанием светодиода.

Роль подсветки в выключателе

Электротехнические процессы

Шунтирование разорванного контакта цепочкой высокоомного сопротивления со светодиодом или неонкой не позволяет светиться обычной лампе с нитью накаливания или галогенной. Однако конструкция энергосберегающих осветительных приборов в этой ситуации работает некорректно.

Проходящие сквозь цепь подсветки токи в несколько миллиампер или их долей воспринимаются блоками питания светодиодной лампы, постепенно заряжают конденсатор, который при разряде протекает импульсом через p-n переход светодиода, образуя свечение.

Мигание светодиодной лампы от подсветки

Это вторая типичная причина, на которую надо обратить внимание, если мигает светодиодная лампа.

Способы устранения мерцания

Решить вопрос можно двумя методами:

  1. Демонтировать схему подсветки.
  2. Зашунтировать вход ненужных токов в блок питания.
Демонтаж подсветки

Самое простое решение — это разобрать электрическую схему, удалить из нее светодиод или неонку с токоограничивающим резистором.

Демонтаж подсветки выключателя

Второй способ устранения мерцания

Можно оставить подсветку в работе, а прохождение тока сквозь блок питания светодиодной лампы ограничить дополнительным шунтом, смонтированным между фазным и нулевым проводом. Причем установить его можно в одном из трех мест:

  • внутри патрона;
  • на клеммной колодке люстры или светильника;
  • в распределительной коробке.

Сопротивление длины проводов не влияет на работу шунта.

Схема предотвращения мигания светодиодной лампы

В качестве шунта используют резистор или конденсатор, обладающий аналогичным емкостным сопротивлением для цепей переменного тока 50 герц. Их общие характеристики приведены в таблице.

Тип шунтаРезисторКонденсатор неполярный
Технические характеристики0,5÷1 Вт, 1 Мом0,1÷1 мкф, 630 V

Если люстра работает от двухклавишного выключателя, то на каждую его цепь придется подбирать шунт.

Монтаж дополнительного шунта должен быть выполнен с соблюдением правил электрической и пожарной безопасности.

Шунтирование мерцания лампой накаливания

Этот способ можно применить к люстре с несколькими светильниками, работающими от одного выключателя. Ввернутая в один из параллельно подключенных патронов лампа накаливания выполняет роль шунта, устраняет мигание светодиодов.

Упрощенный блок питания

Третьей причиной, объясняющей почему мигает светодиодная лампа, является низкое качество ее конструкции, отсутствие надежного драйвера, обеспечивающего стабильное протекание тока через p-n переход полупроводников.

В дешевых моделях устанавливают самые простые блоки питания, работающие по принципу делителя напряжения с выпрямлением синусоиды и сглаживанием ее пульсаций. В их состав входят:

  • токоограничивающий узел из параллельно подключенных резистора и пленочного конденсатора;
  • диодный мост;
  • электролитический конденсатор.

Блок питания светодиодной лампы

Не далеко от этих моделей отошли простые трансформаторные блоки, отличающиеся большей безопасностью: они имеют гальваническую развязку между сетью 220 вольт и вторичной схемой питания светодиодов.

Трансформаторный блок питания

Обе конструкции не обеспечивают стабилизации тока, изменяют его величину через полупроводниковый переход. Его колебания объясняют почему мигает светодиодная лампа.

Качественное освещение обеспечивают дорогие драйверы, способные хорошо стабилизировать ток на выходе при значительных колебаниях питающего напряжения.

Мигание светодиодной лампы при поданном напряжении

Причиной подобного мерцания может быть:

  • плохое электроснабжение;
  • дефекты конструкции.

Не качественное электроснабжение

Энергетические организации не всегда способны поддерживать технические нормативы отпускаемой электроэнергии.

Нагрузки у потребителей постоянно возрастают. Создаются ситуации, когда маломощные трансформаторные подстанции, питающие протяженные магистрали в сельской местности, не выдерживают подключаемые к ним мощности.

За счет этого уровень напряжения питания в конце линии снижается ниже допустимого уровня. Все коммутации первичной сети будут отражаться на работе светодиодных ламп.

Решить такую проблему хозяин квартиры может только включением мощного стабилизатора напряжения в сеть освещения или переходом на альтернативные источники энергии.

Состав солнечной станции

Дефекты блока питания

Светодиодные лампы с плохим драйвером всегда будут мигать. Подобные пульсации вредно воздействуют на зрение. Они могут быть визуально не заметны. Но их позволяют наблюдать измерительные приборы.

Мерцание светодиодной лампы в домашних условиях удобно наблюдать цифровым фотоаппаратом или смартфоном, переключенным в его режим.

Мерцание светодиодной лампы

Более качественно эти измерения осуществляют специальными приборами. Действующие нормативы по сохранению здоровья от мерцаний и правила их измерения рассказывает владелец видеоролика Viled «Пульсации электронных светильников».

Если у вас еще остались вопросы, почему мигают светодиодные лампы и какое вредное воздействие они наносят нашему организму, то задавайте их в комментариях.
