Как выполнить поиск скрытой проводки различными способами

Детектор проводки скрытой

Бытовая электрическая сеть не только таит в себе много опасностей, но и в аварийных ситуациях способна выходить из строя.

А с учетом того, что стремление владельцев создавать уникальный дизайн и прятать провода с кабелями внутри строительных конструкций очень популярно, то устранять возникающие дефекты в отдельных случаях становится проблематично.

Наши советы домашнему мастеру с поясняющими картинками, схемами и видеороликом призваны повысить эффективность поиска скрытой проводки различными методами: как посредством визуального наблюдения, так и технических устройств.


О пользе правильного проекта проводки

Скрытая электропроводка в современных зданиях проложена разными способами. Когда она выполнена по известным всем правилам, то ее местонахождение не сложно определить визуальными методами.

В домах из железобетонных панелей проводка обычно монтируется внутри каналов, подготовленных при заливке блоков в заводских условиях. Кабельные маршруты указываются в документации завода. Они доступны монтажной и эксплуатирующей организациям.

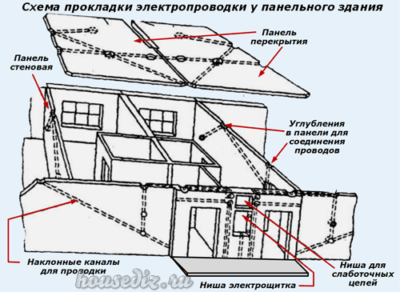

Схема прокладки электропроводки панельного здания

Во всех зданиях скрытая электропроводка может быть смонтирована магистралями, проходящими:

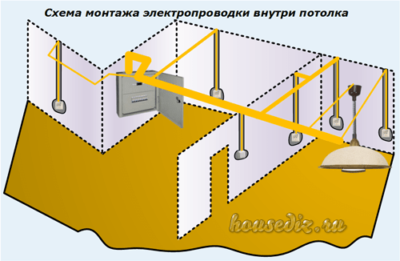

  • внутри потолка;Схема монтажа электропроводки внутри потолка

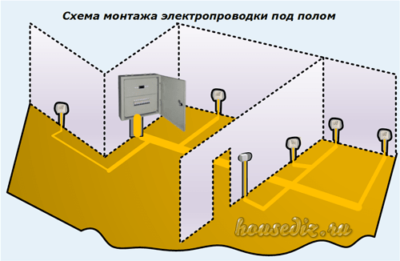

  • под полом;Схема монтажа электропроводки под полом

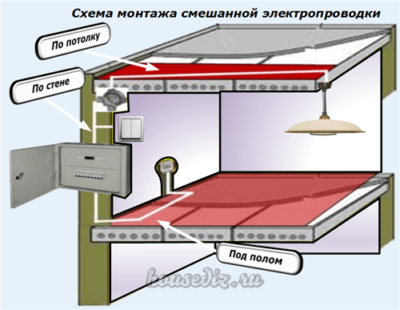

  • по стенам или смешанным способом.Схема монтажа смешанной электропроводки

Эти проектные решения необходимо учитывать при поиске скрытой проводки, ибо их знание способно значительно облегчить работу.

Также надо брать во внимание, что общепринято прокладывать магистрали прямыми линиями, расположенными строго в вертикальной или горизонтальной плоскостях и отходящих под прямыми углами. Их отступы от краев строительных конструкций оговорены правилами. Они должны учитываться при штроблении стен.

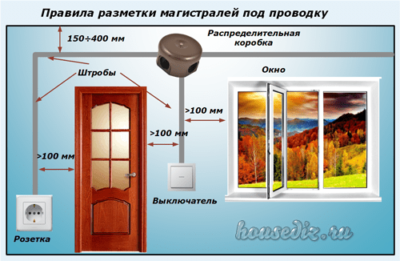

Правила разметки магистралей под проводку

При выполнении этих условий по расположению оконечных электрических устройств: розеток, выключателей, светильников и распределительных коробок можно визуальным способом предугадывать прохождение магистралей кабелей и проводов для оперативного устранения возникающих неисправностей.

Однако многие хозяева сами усложняют себе эту задачу, когда для улучшения дизайна комнат просто заклеивают распаечные коробки обоями либо прячут их под навесные или натяжные потолки.

В деревянных домах из бруса, обычного или оцилиндрованного бревна скрытая проводка должна прокладываться по требованиям ПУЭ к пожарной безопасности, а также с учетом усадки и удаления конденсата. В этом плане ее металлическая герметичная защита должна иметь съемные лючки для замены отказавших проводов. Поэтому поиск неисправностей здесь не так сложен. Хотя многие владельцы зданий значительно упрощают затраты на монтаж, прокладывая электромагистрали с серьёзными нарушениями действующих правил.

Электропроводка в домах из СИП панелей создается по тем же нормативам, что и в деревянных. Они тоже относятся к категории пожароопасных и легковоспламеняемых.

Следует представлять, что нарушения правил проекта усложняют поиск неисправностей в схеме электропроводки зданий из любых материалов.


Технические средства обнаружения проводов

Принцип работы

В основу конструкции приборов поиска заложен один из законов электротехники:

  • излучение электромагнитных колебаний проводником, находящимся под напряжением бытовой сети и улавливание их тока чувствительным приемником со средствами отображения сигнала;
  • метод работы металлоискателя.

По конструктивному исполнению они подразделяются на:

  • самоделки;
  • промышленные изделия.

Самодельные устройства

Умелые электрики издавна конструируют своими руками приборы поиска электропроводки, используя разную элементную базу. В качестве примера приведем некоторые из наиболее доступных.

Устройство на полевом транзисторе

Принципиальная электрическая схема

Схема устройства поиска электропроводки на полевом транзисторе

Принцип работы

Полевой транзистор усиливает ток, который улавливает антенна от излучения провода, находящегося под напряжением бытовой сети. Питание подается от гальванического элемента на 1,5 вольта.

Стрелка миллиамперметра реагирует на выходной ток полевого транзистора. Сопротивления R1 и R2 регулируют токи и падения напряжений в соответствующих цепочках.

В качестве миллиамперметра обычно используют головку малогабаритного индикатора звука от старого магнитофона либо радиоприемника, а транзистор— КП303. Антенной служит отрезок медного привода длиной порядка 15 см.

Все детали монтируют на небольшой плате и размещают в отдельном корпусе.

Прибор на микросхеме К561 ЛА7

Принципиальная электрическая схема

Схема устройства поиска электропроводки на микросхеме К561ЛА7

Принцип работы

Ток, улавливаемый антенной, усиливает микросхема К561ЛА7 и пропускает через светодиод, который своим излучением указывает на появление сигнала от передатчика (в нашем случае — наличие излучения напряжения электромагнитной волны от скрытой проводки).

После антенны можно установить резистор на 1 мегаом ограничивающий ток на входе: он будет срезать пики токов от напряжения статического электричества и этим одновременно защищать микросхему от пробоя. Однако этим многие радиолюбители просто пренебрегают.

Для питания используют набор любых батареек на 9 вольт напряжения или «Крону».

Устройство на биполярных транзисторах ВС 547

Принципиальная электрическая схема

Схема устройства поиска электропроводки на сверхчувствительном транзисторе ВС 547

Принцип работы

Усилением тока антенны занимаются три каскада, собранные на биполярном транзисторе с коэффициентом статической передачи тока порядка 110. Свечение светодиода говорит о появлении порогового сигнала от передатчика.

Для питания прибора достаточно напряжения в шесть вольт.

Устройство на двух микросхемах

Принципиальная электрическая схема

Схема устройства поиска электропроводки на микросхемах

Принцип работы

В схеме работает усилитель напряжения, построенный на базе операционного усилителя DA1 и генератор колебаний, собранный на DD1 (триггер Шмитта), пьзоизлучателе BF1 и задающей частоту цепочки на R7 и C2.

Ток антенны усиливает микросхема DA1, а от него зажигается светодиод индикации сигнала. Резистор R2 служит для установки чувствительности прибора.

Для питания схемы необходимо напряжение 9 вольт.

Существуют и другие разработки приборов поиска скрытой проводки, которые периодически собирают и испытывают радиолюбители. Чтобы правильно пользоваться ими необходима наладка схемы и предварительная проверка работоспособности.

Как протестировать самодельный прибор

Последовательность действий:

  1. выбрать участок поиска с заведомо известной действующей скрытой проводкой, например, вблизи розетки или выключателя;
  2. включить самодельный сигнализатор в работу и поместить в контролируемую зону;
  3. оценить поведение прибора.

Если происходит уверенное срабатывание индикатора внутри зоны скрытой проводки и отсутствует ложное свечение в других местах, то собранный прибор поиска скрытой проводки работает нормально. Когда это условие нарушается, то необходимо искать причину появления неисправностей и заниматься его дополнительной наладкой.

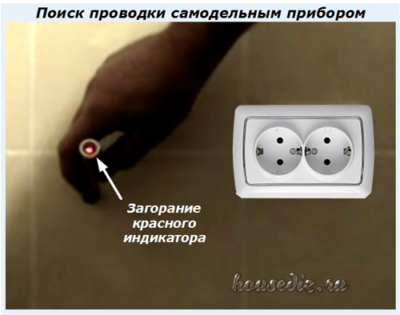

Поиск проводки самодельным прибором

Практически все самодельные сигнализаторы допускают какие-либо ошибки в работе, а это часто связано с трудоемкими операциями по доступу к скрытым в стенах проводам. Поэтому большинство профессиональных электриков стремятся приобрести устройства заводского исполнения известных брендовых производителей.


Промышленные приборы

В продаже представлен большой ассортимент подобного оборудования. Сделаем краткий обзор функций только одного. Выберем известную компанию Bosch и ее распространенную модель: детектор DMF 10 Zoom.

Основные технические характеристики для пользователя представлены на фотографии. Даже класс защиты корпуса по IP указан и соответствует величине 54.

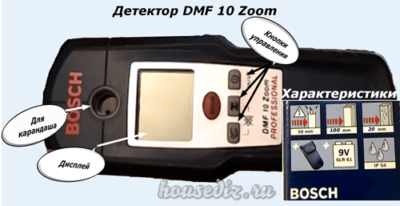

Детектор DMF 10 Zoom

Детектор позволяет обнаруживать скрытые под строительными конструкциями:

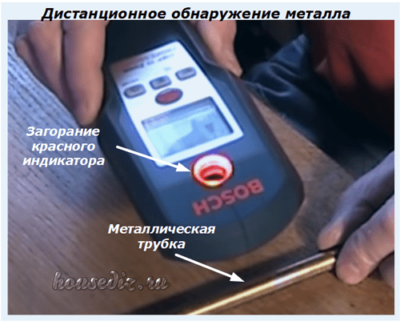

  • стальные детали (для определения местонахождения арматуры в панельных зданиях);Дистанционное обнаружение металла

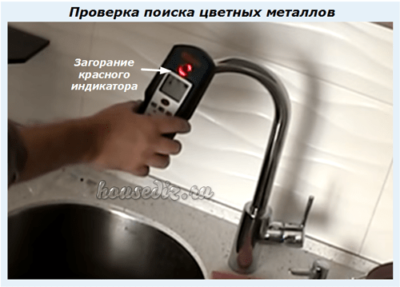

  • медные изделия;Проверка поиска цветных металлов

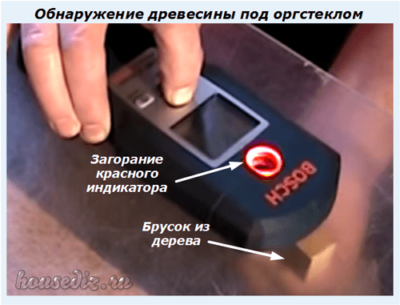

  • древесину (полезно при сверлении гипсокартонных конструкций);Обнаружение древесины под оргстеклом
  • электропроводку под напряжением и без него.Поиск скрытой проводки

Практические выводы из экспериментов

В результате замеров на контрольных участках со скрытой проводкой, которые были хорошо известны, DMF 10 Zoom процентов на 90 показал правильные результаты, а на отдельных местах допустил грубые ошибки, указав на проводку с напряжением там, где ее не было и не среагировал на зону с токопроводящими частями.

Это вполне допустимо. Такие изделия называют детектором и относят к классу индикаторов, а не точных измерительных приборов. В технической документации призывают перепроверять их показания другими доступными методами.

Обращаем внимание, что даже лучшие приборы поиска скрытой проводки брендовых производителей не дают стопроцентной гарантии точности своей работы. Поэтому электрик должен осмысливать их показания и дополнительно анализировать состояние проверяемой электрической схемы.

А покупать дорогие или дешевые модели либо собрать своими руками самодельную конструкцию для решения подобных задач — решайте на свое усмотрение. Поиск они, конечно, облегчают, но точного результата не дают.

Объяснить особенность такой работы можно только тем, что любой прибор реагирует на появление тока в антенне. А он может взяться от наводок напряжения различных бытовых потребителей, статического электричества или других источников.

Поэтому вполне допустимо искать скрытую проводку:

  • смартфоном;
  • Поиск скрытой проводки смартфоном

  • индикаторной отверткой;

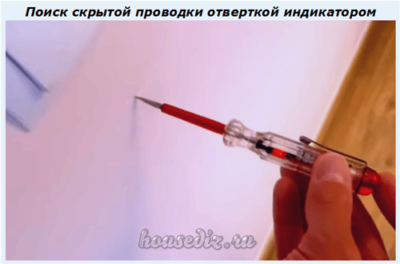

  • Поиск скрытой проводки отверткой-индикатором

  • или радиоприемником.
  • Поиск скрытой проводки радиоприемником

Еще раз подчеркиваем, что полностью налаженная схема прибора указывает на протекание или отсутствие тока в контуре антенны, а не на те функции, которые заложены в документации и схеме. Полагайтесь при проверках на свой опыт, знания и навыки.

Для закрепления материала рекомендуем посмотреть видеоролик владельца «Ящик с инструментом» “Детектор Bosch GMS 120”

Напоминаем, что у вас сейчас благоприятный момент задать вопросы в комментариях или поделиться этой статьей с друзьями в соц сетях.
