Какие существуют схемы прокладки электрической проводки в квартире

Схема прокладки электропроводки

За последние несколько десятилетий созданы различные варианты типовых размещений проводов сети электроснабжения внутри жилых зданий.

Многие квартиры уже несколько раз сменили своих владельцев, каждый из которых не раз занимался косметическими работами, покрывая стены с проводами слоем штукатурки или листов гипсокартона, наклеивая обои, подключая дополнительные розетки и выключатели.

Человеку, задумавшемуся над вопросами безопасной эксплуатации старой электропроводки, придется выполнять частичный ремонт или полную замену всей схемы. А для этого необходимо разобраться минимум с двумя задачами:

  1. как проложены старые провода, где находятся их маршруты;
  2. какой из существующих способов прокладки электрических трасс наиболее подходит для конкретных условий эксплуатации.

Занимаясь анализом этих вопросов, хочется напомнить, что электричество представляет серьезную опасность для человеческого организма. Все работы должны выполняться надежно обученным и подготовленным электротехническим персоналом.

Делать прокладку электропроводки своими руками домашнему мастеру можно при том условии, когда он прошел такое обучение и полностью представляет существующую опасность.

Если же соответствующая подготовка отсутствует, то не занимайтесь самодеятельностью, а материал этой статьи используйте для того, чтобы умело выстраивать отношения с привлекаемыми специалистами, понятно объяснить им свои задумки, грамотно осуществлять контроль работ.


Типовые общепринятые схемы

Первое отличие, которое используется в создании электропроводки, это способ прокладки проводов:

  1. открытым методом, когда вся трасса визуально хорошо просматривается;
  2. спрятанными магистралями внутри стен, потолка и даже пола.

Оба этих принципа реализуются прокладкой трасс от вводного распределительного квартирного щитка способами:

  • радиальных ответвлений;
  • кольцевого подключения;
  • комбинированного, смешанного типа.

Разберем их подробнее и рассмотрим на примерах электропроводки, выполняемых наиболее часто в разные периоды строительства зданий.

Одноэтажные жилые здания наших дедушек и бабушек

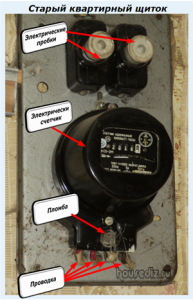

В шестидесятых и семидесятых годах прошлого века внутри дома, чаще всего деревянного, расположенного в сельской местности, устанавливали простой квартирный щиток, состоящий из электрического счетчика и двух пробок, одновременно выполняющих:

  • защитные функции подключенных потребителей от токов коротких замыканий;
  • коммутационные аппараты для снятия напряжения со всей схемы.


Плавкая вставка такой пробки очень быстро перегорала при возникновении КЗ и позволяла совсем небольшое время поработать электроприборам при создании перегрузок.

Подобные защиты не всегда были удобны: при отключении требовалось выворачивать поочередно пробки, заменять в них перегоревшие вставки, которых обычно под рукой не оказывалось, а в темноте никто сидеть не хотел.

Вот и вкручивали вместо них те проволочки, что оказывались под рукой, а довольно часто старались их подобрать потолще, чтобы они реже перегорали и не приходилось их менять. О том же, что в результате защита загрублялась, даже не всегда работала не задумывались, а то и не подозревали.

Поэтому промышленность того времени вскоре стала выпускать устройства защит в форме этих же пробок, которые назывались ПАР — предохранители автоматические. Они лучше защищали здания и людей, обеспечивая безопасность пользования бытовыми приборами.

Конструкции ПАР быстро стали пользоваться популярностью у населения. Они имели такой же принцип работы, как современный автоматический выключатель, выполняя:

  • защиту от перегрузок тепловым расцепителем;
  • ликвидацию токов коротких замыканий электромагнитной отсечкой.

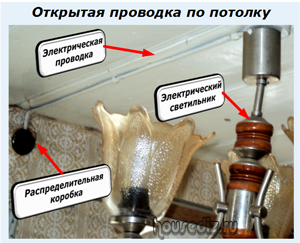

Открытая проводка по потолку
На одну пробку подавалась фаза схемы, а на другую — рабочий ноль. А дальше они разводились открытым способом с помощью крепления свивкой проводов к фарфоровым роликам или, реже, посредством крепления кабеля к потолку и стенам через противопожарные прокладки и скобы.

После счетчика подключенные провода направлялись в распределительную коробку, одну или несколько, а затем шли к розеткам и светильникам через выключатели.

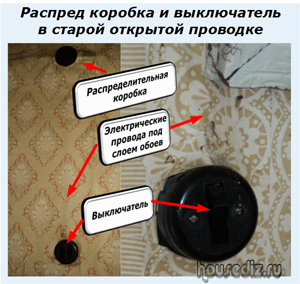

Распред коробка и выключатель в старой открытой проводке
Иногда такую проводку заклеивали обоями, но, она все равно была видна, угадывалась выпуклостями бумаги и размещением распределительной коробки, розетки, выключателя.

Одним из недостатков такой схемы была ничем не прикрытая любовь мелких грызунов: мышей и даже крыс к открытой изоляции проводов электрооборудования. В холодное зимнее время они собирались внутри человеческих жилищ, питались органикой и не только…

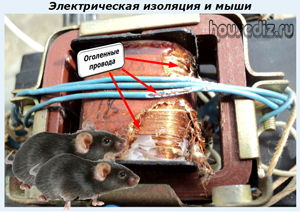

Электрическая изоляция и мыши

Электропроводка старых зданий многоэтажной постройки

В черте городской постройки здания запитывались от трансформаторной подстанции по силовым кабелям.
Электроэнергия подводилась к вводному щиту здания, а от него распределялась по подъездам, этажам и квартирам.

Обычно конечной точкой распределения электричества выступал этажный щиток, в котором собирались цепи питания трех или четырех квартир.

В этом щитке на квартиру выделялся отсек с:

  • вводным переключателем;
  • электрическим счетчиком учета потребленной мощности;
  • автоматическими выключателями.

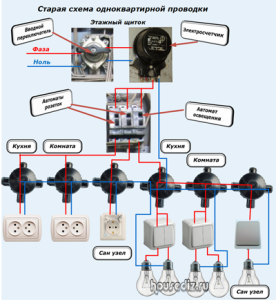

Старая схема одноквартирной проводки

Положением вводного переключателя жильцы коммутировали цепи подачи напряжения на квартиру через счетчик.

При этом разрывались оба потенциала: фазы и нуля. Защитное заземление в этой схеме не создавалось.

Иногда при работе с электрическим инструментом класса I допускалось выполнять зануление.

Автоматические выключатели разрывали только потенциал фазы и использовались для раздельной подачи напряжения на схемы:

  1. освещения всех помещений;
  2. розеточных групп комнат, собранных одной или двумя трассами.

Рабочий ноль нигде, кроме вводного переключателя или автомата, не разрывался. Он со счетчика подводился на общий клеммник в щитке, а с него отводился кабелями ко всем потребителям через распределительные коробки.

Типовые ошибки эксплуатации и монтажа электропроводки старых зданий

  1. Не всем владельцам квартир нравился дизайн интерьера помещений, который по их убеждениям портили электрические распределительные коробки, расположенные на открытых, видимых местах. Поэтому жильцы заклеивали их обоями, закрывали штукатуркой, прятали любыми доступными способами.

Идеально выровненные по вертикали стены после такой доработки хорошо смотрелись. О расположении же этих распред коробок забывали до тех пор, пока не возникала неисправность с необходимостью замены электрических проводов или их проверки.

  1. При сборке схем осветительных приборов электрики и владельцы квартир не всегда придерживались правил подключения светильников к выключателю. Когда силовой контакт коммутировал ноль, а не фазу, лампочки горели и отключались, следовательно, работоспособность источников не нарушалась. Но, человек подвергался повышенным рискам.

Способы прокладки трасс проводов в современных зданиях

Сейчас можно выделить три принципа, скрытого размещения магистралей электропроводки до потребителей:

  • по штробам внутри стен и потолку;
  • под напольным покрытием и стенам;
  • комбинированным методом.

Схемы размещения проводов по потолку

Для ее реализации внутри бетонных плит перекрытия непосредственно в заводских условиях создаются каналы-пустоты, в которые электромонтажники заводят кабели и провода электрической цепи во время проведения строительных работ.

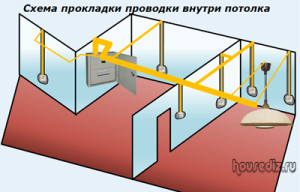

Схема прокладки проводки внутри потолка
У зданий из кирпича и блоков выполняется штробление вертикальных магистралей, а для панельных домов полости также изготавливают на заводе.

При таком способе существует негласное правило: вся проводка выполняется под прямыми углами, строго вертикально и горизонтально. Однако, в проекте здания может быть заложен принцип экономии электрических материалов, когда отдельные участки однообразно располагаются под другим углом.

Такие элементы оговариваются строительной документацией. Там же указываются места установки распределительных коробок для связки автоматических выключателей с потребителями электроэнергии по различным схемам расключения.

Своевременное обращение в соответствующий отдел ЖКХ по вопросам прокладки электропроводки в квартире для ознакомления с технической документацией может значительно облегчить проведение реконструкции электрической сети, избавить от случайных ошибок.

Схемы размещения проводов под покрытием пола

Этим способом пользуются тогда, когда создано прочное и жесткое основание, например, из бетонных плит или монолитной конструкции. На этой базе размещаются магистрали из металлических труб, заполняемых электрическими кабелями. Они защищаются от механических нагрузок, создаваемых жильцами и мебелью, последующей заливкой слоем строительного раствора.

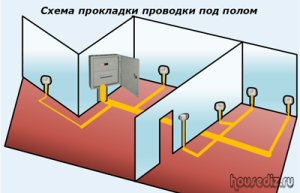

Схема прокладки проводки под полом
Поверх него монтируют паркет, ламинат, плитку или другое напольное покрытие. Такая схема размещения электропроводки практически повторяет систему выполнения теплого пола.

Для размещения кабелей внутри стен для подключения выключателей и розеток делают штробы или используют накладные монтажные короба с декоративными защитными крышками.

Схема размещения комбинированной проводки

Здесь объединяются два предыдущих метода. В проекте тоже может быть предусмотрена косоугольная прокладка кабелей внутри полостей бетонных плит.

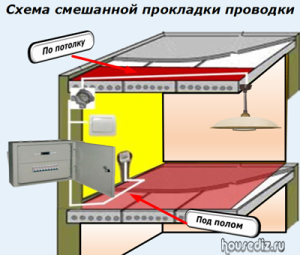

Схема смешанной прокладки проводки
Подобные схемы электропроводки встречаются в зданиях постройки начиная с шестидесятых годов прошлого века. Среди них встречается довольно опасная конструкция, которая в наше время требует немедленной замены:

  • в качестве токопроводящих жил используются алюминиевые провода, рассчитанные на номинальную нагрузку в скрытой проводке 1,3 кВт;
  • они покрыты общим и единственным слоем изоляции, разделенной небольшой перемычкой, называемой на сленге старых электриков «лапшой»;
  • эти алюминиевые провода в многоэтажных зданиях раскиданы при монтаже по полу прямо под деревянными балками и используются для подключения:
    • розеток собственной квартиры;
    • светильников соседа снизу через сквозное отверстие внутри плиты пола/потолка.

Современные нагрузки, создаваемые бытовыми электроприборами, превышают возможности алюминиевых проводов, перегревая их. Ситуацию усложняют многочисленные не квалифицированно выполненные скрутки, утерявшая эластичность изоляция.


Рекомендации по определению схемы прокладки электропроводки

Описанные выше принципы являются общими. Они могут отличаться в каждом конкретном случае. Даже в одном здании, где проводка монтировалась одной бригадой электриков, могут встретиться неодинаковые, отличные методики. Выявить их может только специалист, работающий при поданном напряжении на схему.

Для этого потребуется пользоваться измерительными приборами, позволяющими своей электронной схемой отыскивать скрытое расположение кабелей и проводов под напряжением.

На начальном этапе выявления связей между автоматическими выключателями и их потребителями поступают следующим способом:

  • подключают во все розетки простые электрические приборы, например, настольные лампы, бра, фен, бритву или что-то подобное;
  • включают все выключатели и наблюдают загорание светильников;
  • снимают питание одним из автоматов в распределительном щитке и фиксируют отключение определенной группы потребителей, записывая для памяти сведения на бумаге;
  • отключают очередные автоматы и наблюдают переставшие работать приборы;
  • анализируют полученную информацию и делают необходимые выводы.

Дальше останется сопоставить места расположения отключаемых групп, приблизительно оценить прокладку электрических трасс.

Под конец ознакомления с текстом предлагаем посмотреть дополнительный материал из видеоролика по этой теме. Выражаем уверенность, что такая информация не только расширит ваш кругозор, но и принесет пользу в жизни.

Высказывайте свои наблюдения в комментариях.
