Пылесос Самсунг и ремонт своими руками в домашних условиях

Ремонт пылесоса

Создание уюта в доме значительно облегчают различные электрические помощники.

К сожалению, их владельцы забывают, что они созданы для работы при определённых условиях эксплуатации и периодически нарушают запланированные режимы.

В результате бытовые электроприборы ломаются, выходят из строя.

На основе собственного опыта мы подготовили советы домашнему мастеру, как своими руками выполнить ремонт бытовой техники, разобрать и восстановить пылесос Самсунг после уборки строительной пыли с подробными картинками, схемами и видеороликом.

Чтобы правильно устранять любую неисправность требуется хорошо представлять те процессы, которые происходят при работе исправной бытовой техники.


Принцип работы пылесоса

Конструктивно его устройство можно представить двумя схемами:

  1. кинематической;
  2. электрической.

Механика

В основу конструкции положена работа вентилятора или, другими словами, воздушного насоса.

Как работает пылесос

Крыльчатка двигателя при вращении своими лопатками забирает воздух и сжимает его, выбрасывая наружу. Внутри корпуса на входе и выходе насоса подключены герметично разделенные прокладками друг от друга магистрали засасывания с низким давлением и напора с высоким.

Разряженный воздух через специальную насадку со шлангом втягивает в себя пыль и направляет ее в емкость пылесборника, где ее большая часть оседает, а мельчайшие частицы выдуваются наружу. Фильтры двигателя и пылесоса улавливают их, но не полностью.

Микрочастицы пыли простой бытовой пылесос пропускает через себя и возвращает назад в помещение. Они же способны проникать в электродвигатель. Чтобы снизить вредное их воздействие на подшипники применяют конструкции закрытого типа.

Бытовой пылесос создан для работы при обычной регулярной уборки помещений квартиры. С другими задачами он не справляется. Сбор строительного мусора и бетонной пыли — частая причина поломок подобной техники даже брендовых производителей. Для этих целей выпускается специальное оборудование.

Электрика

Для приведения в работу крыльчатки вентилятора используется обычный коллекторный электродвигатель со щеточным механизмом переменного тока 220 вольт. У старых пылесосов он создавался на одну частоту вращения якоря.

Принцип подключения электродвигателя болгарки
В новых моделях повышенной мощности устанавливается тиристорный регулятор напряжения, позволяющий ограничивать всасывающее усилие на входе щетки для выполнения бережной уборки помещений квартиры. Его работой управляет электронная плата с микросхемой, встроенные в корпус.


Как отремонтировать пылесос Samsung

Такой вопрос возник после того, как им несколько раз убрали последствия штробления стен в квартире под кабельные трассы для прокладки электропроводки.

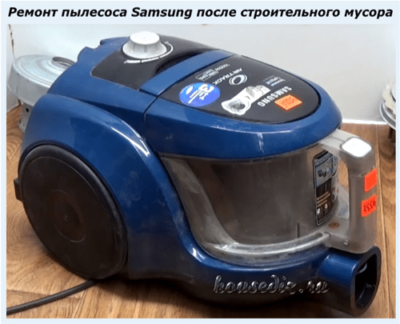

Ремонт пылесоса Samsung после строительного мусора
Строительная пыль попала в двигатель и появился неприятный запах гари. Потребовалась разборка, очистка и проверки.

Пришлось:

  1. разбирать корпус;
  2. очищать все внутренности;
  3. собирать заново конструкцию.

Как разобрать корпус

Человеческая память склонна к забывчивости. Избавить от ошибок при сборке поможет цифровой фотоаппарат. Им можно делать снимки, раскрывающие последовательность разборки.

Первоначально необходимо отключить шнур питания от электрической сети, извлечь емкость пылесборника с фильтрами и очистить их от мусора.

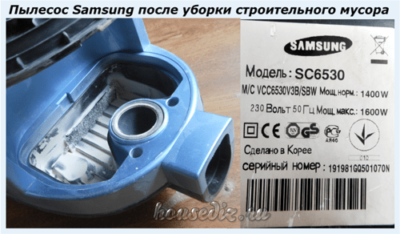

Пылесос Samsung после уборки строительного мусора
Слой строительной пыли хорошо виден снизу корпуса крепления прямо под емкостью и на фильтрах.

Корпус состоит из разъемных деталей, соединенных:

  • винтовыми зажимами на основе саморезов;
  • пластмассовым замками на защелках.

Винтовое крепление

Шесть саморезов расположены:

  • два снизу передней части крышки крепления;

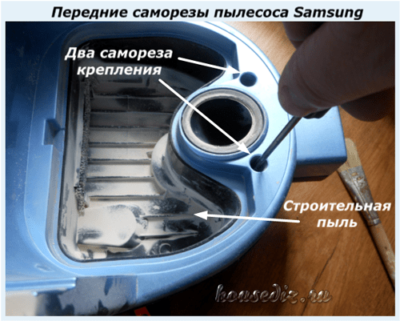

Передние саморезы пылесоса Samsung

  • четыре с противоположной стороны попарно под ручкой и с торца.

Задние саморезы пылесоса Samsung

Крепление на защелках

Верхняя крышка корпуса, закрывающая электронную плату управления двигателем, крепится на четырех:

  • пластиковых замках;
  • пазах с выступами.

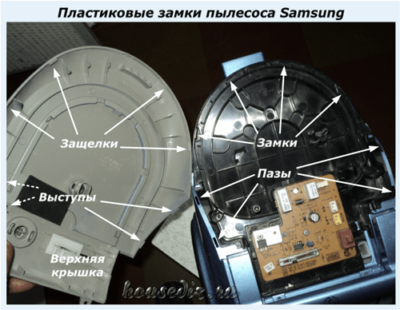

Пластиковые замки пылесоса Samsung

Чтобы их вскрыть потребовалось воспользоваться старым диском от DVD проигрывателя и концом тонкой металлической линейки. Можно также для разборки работать пластиковой карточкой или другим подобным предметом.

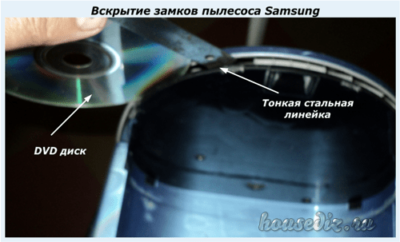

Вскрытие замков пылесоса Samsung

Я вначале последовательно отводил линейкой защелки из замков, а потом с помощью диска не давал им вернуться в исходное положение. Так открыл все четыре соединения. Затем немного сдвинул крышку назад: освободил выступы из пазов.

Разбирать замки пылесоса Самсунг необходимо аккуратно, внимательно. Иначе можно повредить пластик и нарушить герметичность корпуса.

К сожалению, при первоначальной разборке поспешил, забыл сделать фотографии. Поэтому три верхние картинки показаны после того, как строительная пыль была отчищена. А следы загрязнений на всех деталях внутри корпуса можно рассмотреть на последующих изображениях.

Поскольку дальнейшая разборка для домашнего мастера интуитивно понятна и не должна представлять трудностей, то просто привожу фотографии с краткими пояснениями.

Крепление внутренних сборок

Электронная плата управления электродвигателя

На ней расположены:

  • кнопка управления;
  • разъемы проводов;
  • тиристорный регулятор оборотов двигателя;
  • микросхема;
  • резисторы;
  • конденсаторы и другие компоненты.

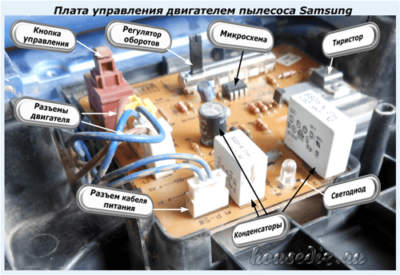

Плата управления двигателем пылесоса Samsung

Крепление платы выполнено центральным саморезом.

Крепление платы управления пылесоса Samsung

Разъемы электрических проводов перед разборкой необходимо пометить, отключить, а плату снять.

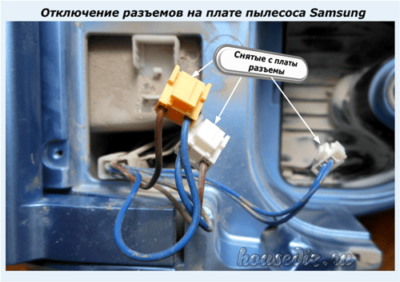

Отключение разъемов на плате пылесоса Samsung

Скопление пыли под ней на внутренних дорожках хорошо видно на очередном снимке.

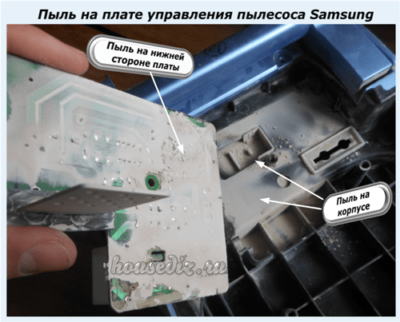

Пыль на плате управления пылесоса Samsung

Электродвигатель

Загрязнения кожуха двигателя показаны ниже.

Пыль на корпусе двигателя пылесоса Samsung

Наслоение пыли под нижней крышкой.

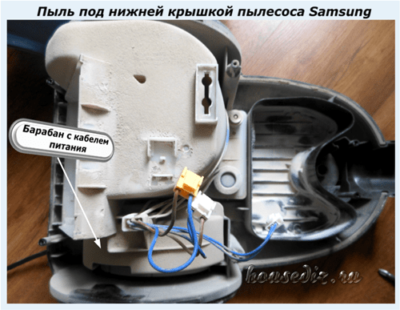

Пыль под нижней крышкой пылесоса Samsung

Фотография более крупным планом.

Строительная пыль внутри пылесоса Samsung

Вид с другого ракурса.

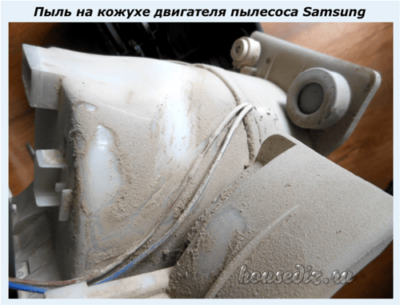

Пыль на кожухе двигателя пылесоса Samsung

После удаления пыли сухим методом с кожуха крепления двигателя выкручиваю все четыре винта крепления, расположенные по периметру.

Разборка кожуха двигателя после очистки

Внутри кожуха находится двигатель во всей красе после нарушения правил его эксплуатации.

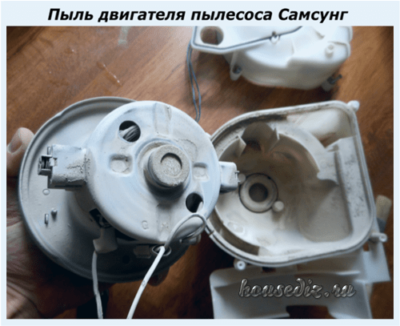

Пыль двигателя пылесоса Самсунг

Особое беспокойство вызывает образовавшийся слой на коллекторе и обмотках.

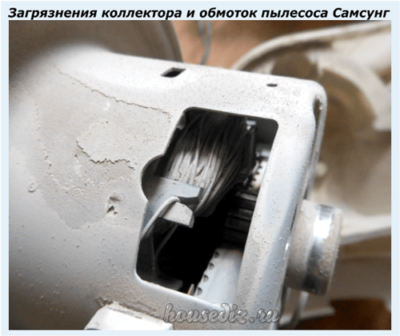

Загрязнения коллектора и обмоток пылесоса Самсунг

Его опасность усугубляется тем, что под рабочей нагрузкой электродвигатель греется и спекает мельчайшие частицы в единую структуру, которая дополнительно нарушает токопроводящие свойства контактов коллекторных пластин. Преодоление возникающего сопротивления ведет к излишнему искрообразованию.

Поддон корпуса

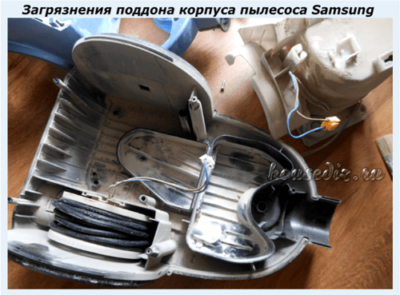

Загрязнения поддона корпуса пылесоса Samsung

Выходной фильтр

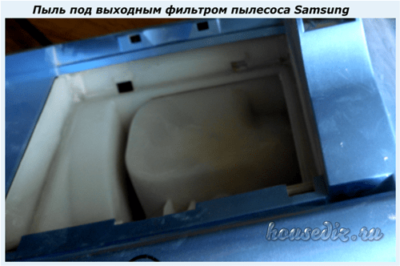

Пыль под выходным фильтром пылесоса Samsung

Барабан укладки кабеля

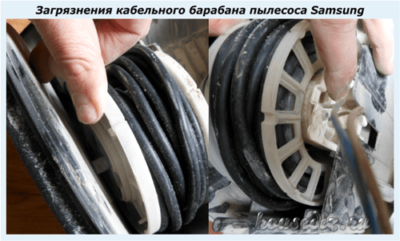

Загрязнения кабельного барабана пылесоса Samsung

Очистка внутренностей пылесоса от строительной пыли

Выполнять уборку можно разными способами:

  • использовать другой исправный пылесос;
  • работать кисточкой с мягким ворсом;
  • удалять пыль обдувом воздуха из вентилятора;
  • смывать чистой водой из-под крана;
  • очищать спиртом или специальными жидкостями.

Занимаясь этими работами необходимо учитывать, что жидкости, даже вода, способны растворять различные соли и образовывать электролиты. Они могут повредить электронные компоненты, разъесть токопроводящие дорожки на плате. Поэтому все детали электрической схемы лучше очищать сухим способом, а при попадании влаги — быстро высушивать.

Удаление загрязнений водой

Пластмассовые детали проще всего смывать под краном, протирая поверхности кисточкой с мягкой щетиной.

Отмытый поддон корпуса пылесоса Samsung

Полученный результат достигается быстро, а капли воды не сложно высушить естественным способом.

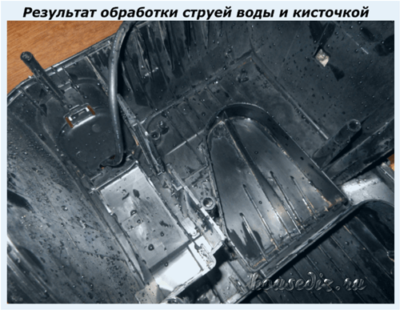

Результат обработки струей воды и кисточкой

Таким способом можно очистить барабан с кабелем питания.

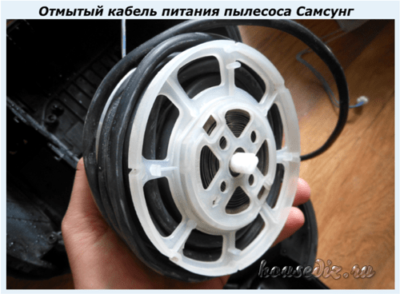

Отмытый кабель питания-пылесоса Самсунг

А еще — все пластиковые детали кожуха электродвигателя после их разборки.

Отмытые детали кожуха двигателя пылесоса Самсунг

Сухая уборка

Кожух двигателя следует очищать от загрязнений так, чтобы вода не попала на электрическую схему.

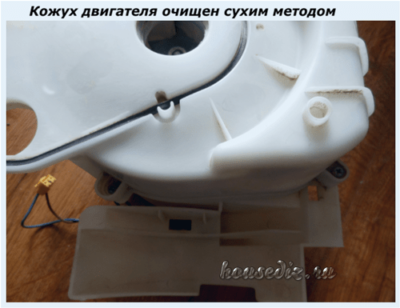

Кожух двигателя очищен сухим методом

Сухим способом убирают пыль со всех доступных частей корпуса и электронной платы. Желательно пропылесосить через доступные щели обмотки и коллекторные пластины электродвигателя или обдуть их напором воздуха.

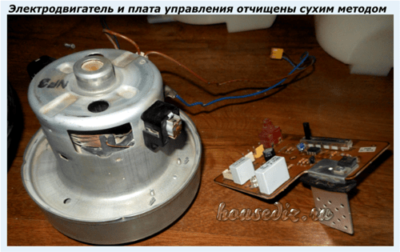

Электродвигатель и плата управления отчищены сухим методом

Разборка электродвигателя

Это довольно сложный вопрос. От него вначале надо воздержаться по нескольким причинам:

  • коллекторный двигатель при работе развивает очень большие обороты и требует хорошей центровки собранного якоря. При плохой сборке возникают биения и вибрации, которые разбивают подшипники;
  • для разборки электродвигателя нужны навыки и специальная оснастка, исключающие случайное повреждение слоя изоляции обмоток и щеточно-коллекторного узла;
  • вероятность того, что двигатель остался целым после уборки строительной пыли высока, а неумелые действия начинающего мастера могут его повредить.

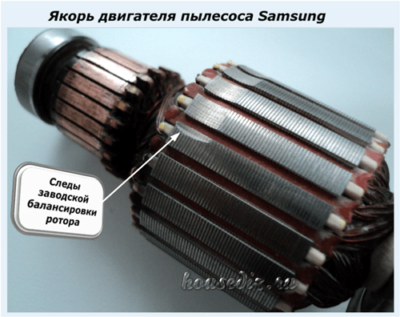

Якорь двигателя пылесоса Samsung
По этим причинам рекомендую вначале от разборки отказаться и просто проверить работу электродвигателя под напряжением. Если результат удовлетворит, то на этом этапе и стоит остановиться.


Проверка под нагрузкой

До подачи напряжения на коллекторный двигатель достаточно собрать упрощенную электрическую схему.

Упрощенная электрическая схема болгарки

Здесь скрыта довольно высокая опасность: огромные обороты ротора, которые требуют надежной фиксации корпуса статора и прочного его удержания. Иначе возможны неприятности.

В специализированных мастерских существуют специальные стенды безопасной проверки электродвигателей.

Домашнему мастеру можно обойтись без них: потребуется собрать пылесос по технологии, обратной последовательности разборки. Надеемся, что вы воспользовались нашим советом делать фотографии цифровым фотоаппаратом. Они на этом этапе очень пригодятся.

Все винты закручивайте надежно, обращайте внимание на правильность подключения разъемов и фиксацию пластиковых замков. Фильтры и емкость пылесборника для испытаний можно не устанавливать: так будет лучше виден запуск электродвигателя.

Первое включение пылесоса после ремонта осуществляйте через розетку с налаженным автоматическим выключателем: он защитит от случайных ошибок, ведущих к возникновению коротких замыканий.

При подаче напряжения из двигателя вначале выдуется часть оставшейся в нем пыли. Это вполне нормально. При работе необходимо оценить:

  1. отсутствие появления посторонних запахов, особенно нагрев проводов и изоляции;
  2. качество работы щеточно-коллекторного узла по величине искрообразования.

Если они в норме, то принимайте поздравления с успешным ремонтом. В противном случае потребуется разборка электродвигателя и его ремонт. Этот вопрос объясняется в материалах очередной статьи по специализированной теме.

А сейчас рекомендуем посмотреть видеоролик владельца oleg pl “Пылесос Самсунг разборка и чистка”.
