Как правильно установить и подключить телефонную розетку

phone-line

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

  • обязательное наличие действующей линии связи от АТС;
  • электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

  1. корпус из диэлектрического материала на основе пластических масс;
  2. клеммы для подключения проводов связи;
  3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

  • скрыто внутри стены при закрытом способе прокладки телефонной линии;
  • открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.


Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

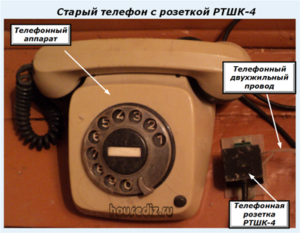

Старый телефон с розеткой РТШК-4
В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

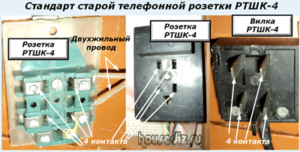

Стандарт старой телефонной розетки РТШК-4

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

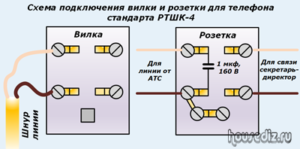

Схема подключения вилки и розетки для телефона стандарта РТШК-4
Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

ТипИспользование для телефонаПримечание
RJ-11 (P6C4, Р6С2Соединение телефона и линииОдна пара контактов
RJ-14Соединение телефона и линииДве пары контактов
RJ-25Соединение телефона и линииТри пары контактов
RJ-45 (8р8с)Соединение компьютерных сетей либо телефона и линииЧетыре пары контактов
РТШК-4Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4Соединение компьютерных сетей либо телефона и линии
ТАЕСоединение немецких и французских моделей телефонов и линии

Краткие описания разъемов

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

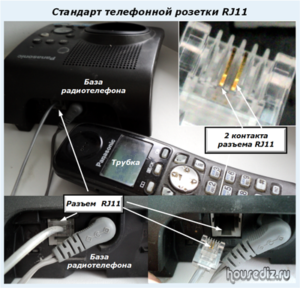

Стандарт телефонной розетки RJ11
Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

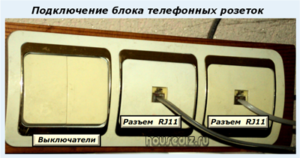

Подключение блока телефонных розеток

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

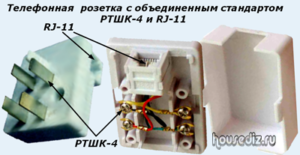

Телефонная розетка с объединенным стандартом РТШК-4 и RJ-11

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

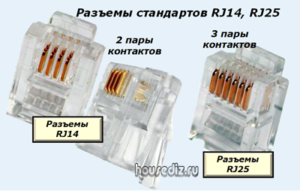

Разъемы стандартов RJ14, RJ25
У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

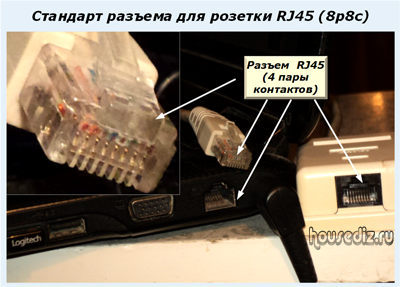

Стандарт разъема для розетки RJ45 (8р8с)
Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

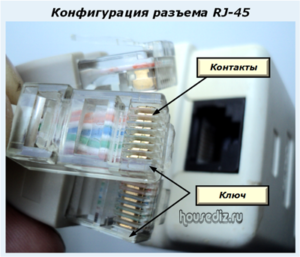

Конфигурация разъема RJ-45

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

  1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
  2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Белая с зеленым+T
2Белая с оранжевымБелая с оранжевым+T
3СиняяСиняяСиняя-R
4Белая с синимБелая с синимБелая с синим+T
5ОранжеваяОранжевая-R
6ЗеленаяR
Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Оранжевая+T
2ЧернаяЧерная+T
3КраснаяКраснаяКрасная-R
4ЗеленаяЗеленаяЗеленая+T
5ЖелтаяЖелтая-R
6СиняяR
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Розовая+T
2ЗеленаяЗеленая+T
3БелаяБелаяБелая-R
4КоричневаяКоричневаяКоричневая+T
5ЖелтаяЖелтая-R
6Серая-R

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

Блок розеток для устройств связи
В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Блок розеток устройств связи
Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Розетки для телевизора и слаботочных цепей-

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.


Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна проверяться и вызваниваться.

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.
