Как подключить электросчетчик к бытовой домашней проводке

Как подключить электрический счетчик

Начнем с того, что любой электрический прибор при покупке проверяют на работоспособность. Даже обыкновенные лампочки накаливания продавец вкручивает в патрон и демонстрирует их свечение прямо за прилавком.

Счетчик электроэнергии относится к измерительным устройствам, которые оцениваются по работе классом точности, выражающим в процентом отношении погрешность показаний. Если она больше допустимой величины, установленной действующими стандартами, то прибор бракуется и к работе не допускается. Его необходимо ремонтировать или заменять новым.

Анализом исправности электрических счётчиков занимаются специалисты электротехнических лабораторий, находящихся в подчинении предприятий Энергонадзора. Они, на основе результатов поверки, выдают свидетельство об исправности измерительного прибора и ставят на нем клеймо и пломбу.

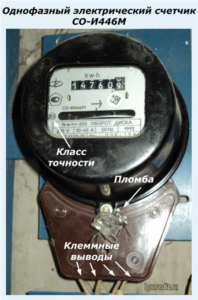

Однофазный электрический счетчик СО-И446М
Электромонтеры Энергонадзора осуществляют подключение электрического счетчика к домашней проводке, закрывают клеммную крышку и пломбируют ее — исключают доступ посторонних лиц к прибору для проведения несанкционированных работ.

В отдельных случаях домашнему мастеру может потребоваться в личных целях подключить электрический счетчик для решения своих задач. Помочь ему понять технологию такой работы призвана эта статья.


Как устроен и работает электрический счетчик

Конструктивно измерительный прибор состоит из диэлектрического корпуса, в котором расположены:

  • клеммник, на который подключаются входные и отходящие цепи;
  • измерители тока и напряжения, отслеживающие текущие параметры электроэнергии;
  • схема логики, обрабатывающая полученную от измерителей информацию и передающая ее на табло;
  • органы управления режимами просмотра, устанавливаемые на новые приборы, работающие по цифровым технологиям.

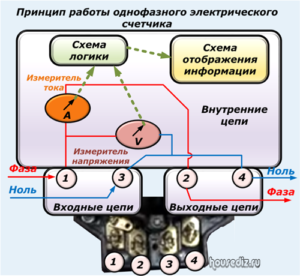

Принцип работы однофазного электрического счетчика

Как работает внутренняя электрическая схема

В корпусе электросчетчика вмонтированы две обмотки:

  1. последовательно подключенная к потенциалу фазного провода, называемая катушкой тока;
  2. параллельно соединенная с фазой и нулем — напряжения.

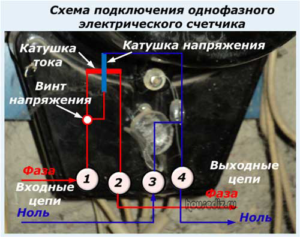

Схема подключения однофазного электрического счетчика
Внутри прибора есть винт, при вворачивании которого создается электрический контакт катушки напряжения с потенциалом фазы. Он используется при проверках счетчика, а в обычном состоянии должен быть хорошо затянут.

У любого однофазного индукционного счетчика клеммник представлен четырьмя винтовыми зажимами. К ним подключают провода строго определенным образом:

  • потенциал фазы подается на клемму №1, а снимается с №2;
  • ноль — соответственно на №3 и №4.

Таким образом, клеммы №1 и №3 относятся ко входным цепям, а №2 и №4 — к отходящим.

Это простое правило подключения проводов важно соблюдать потому, что электрический счетчик учитывает не только величину мощности, но и ее направление.

В бытовой сети потребитель забирает электроэнергию у снабжающей организации и расходует ее на свои нужды. При нарушении правил подключения измерительный механизм будет вести отсчет тока в обратную сторону или остановится, если снабжен фиксирующим стопорным механизмом.

Объяснять более детально дальнейшую работу внутренней схемы измерительного электросчетчика пока не будем. Это не требуется для правильного подключения прибора.

Как подключить однофазный электрический счетчик своими руками

Сейчас мы находимся в переходном периоде времени, когда энергоснабжающие организации постепенно модернизируют свою оборудование, переводя его на новые международные стандарты безопасности. В результате жилые здания эксплуатируются с разными типами заземлений.

Поэтому рассмотрим две наиболее актуальных схемы подключения:

  • TN-C, характерная для старого оборудования;
  • TN-S, на которую осуществляется последовательный переход.

Схема подключения однофазного счетчика по системе TN-C

В зданиях со старой электропроводкой пока еще существует система подачи электроэнергии по двум проводам, именуемая схемой заземления TN-C.

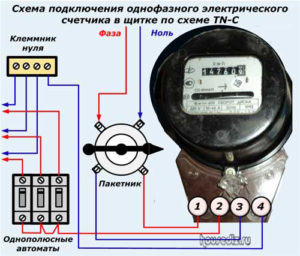

Схема подключения однофазного электрического счетчика в щитке по схеме TN-C
В электрическом щитке квартиры или дома напряжение на счетчик подавалось через пакетный переключатель или пробки с предохранителями.

Оба вида этих коммутационных аппаратов устарели. У пакетников происходит усыхание внутреннего слоя изоляции и разрушение ее при вращении переключателя. За счет этого возможно создание тока короткого замыкания внутри корпуса.

А любителей пользоваться пробками в наше время надо еще поискать, ибо современный автоматический выключатель значительно лучше выполняет защиту от тока перегрузок и коротких замыканий.

Внутреннюю схему электрического щитка дополняют:

  • однополюсные автоматы, через которые подается потенциал фазы на разные группы потребителей;
  • клеммник разводки рабочего нуля.

От них провода магистралями через распределительные коробки протягиваются к розеткам, выключателям и светильникам по различным принципам построения электрических схем.

Больше никаких других дополнительных устройств, включая УЗО — защиту от токов утечек, в старой проводке не применялось, а монтаж электросчетчика выполнялся довольно просто.

Схема подключения однофазного счетчика по системе TN-S

Переход старых зданий на новую безопасную систему заземления TN-S происходит поэтапно. На первой стадии у многоэтажных зданий создается свой собственный контур заземления и к нему подключают главную шину заземления и РЕ-проводники. Эта схема называется TN-C-S.

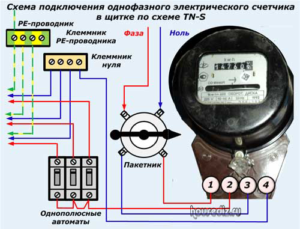

Схема подключения однофазного электрического счетчика в щитке по схеме TN-S
Аналогичным образом поступают при переходе на систему заземления ТТ.

Во всех случаях в квартирный щиток будет приходить свой РЕ-проводник и выполняться его монтаж к собственной шинке.

Схема подключения самого однофазного электрического счетчика по схеме TN-S и ее модификаций ничем не отличается от предыдущего способа.

Как подключить трехфазный электрический счетчик своими руками

У него более сложная конструкция. В состав прибора входят три цепи измерения мощности, которые суммируются.

Как устроен трехфазный электрический счетчик

На картинке показана поясняющая схема подключения проводов к клеммам типового счетчика, созданного по индукционному принципу. Она же характерна и для современных моделей, работающих по цифровым технологиям.

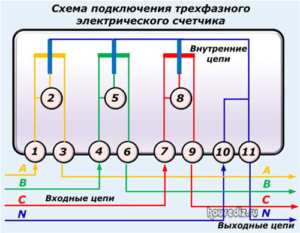

Схема подключения трехфазного электрического счетчика
Поскольку производителей подобного измерительного оборудования довольно много, а выпускаемая ими продукция отличается огромным ассортиментом, то нумерация клемм и их назначение у образцов последних выпусков может отличаться от стандартной схемы. Это надо учитывать при подключении прибора.

В принципе трехфазный счетчик повторяет своим устройством конструкцию однофазного, но усложнен в три раза за счет получения и обработки информацию не по одному, а по трем каналам одновременно.

Схема подключения трехфазного счетчика по схеме TN-S

Сразу оговоримся, что отдельно объяснять монтаж по системе TN-C не будем.

Если интересует подобный вопрос, то вполне достаточно из приведенной схемы исключить цепи РЕ-проводника, а все остальное не менять, выполнить как показано на картинке.

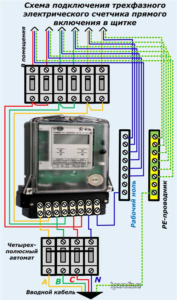

Схема подключения трехфазного-электрического счетчика прямого включения в щитке
Вводной кабель с тремя фазными проводниками и двумя нулями: рабочим N и защитным (РЕ), подключается непосредственно на клеммы четырехполюсного автомата. Его коммутации выполняются одновременно для всех подключенных цепей и заблокированы от одиночного применения в отдельной фазе.

Другими словами: подать напряжение от вводного кабеля на счетчик или отключить его можно только сразу на все цепи.

За счет осуществления этой функции обеспечивается одно из требований безопасного пользования электрическими приборами, включая и электросчетчик.

Питание фаз и рабочего нуля подается на входные клеммы прибора по приведенной схеме, а снимается с выходных зажимов для передачи через автоматические выключатели фазных потенциалов и рабочего нуля к подключенной нагрузке. Ноль разводится через свой клеммник.

Таким же способом, но минуя цепи счетчика, осуществляется разводка защитного РЕ-проводника в квартирном щитке.

Однако домашний мастер может столкнуться с вопросом, когда имеется электрический счетчик, который ограничен возможностями измерения тока мощного потребителя. Например, владелец сварочного аппарата в частном доме при резке металла создает нагрузки, значительно превышающие 100 ампер.

Чтобы их безопасно учитывать маломощными измерительными устройствами используют промежуточные элементы — трансформаторы тока (ТТ).

Принцип работы бытовых трансформаторов тока

В их конструкции используется общий магнитопровод и две обмотки: первичная и вторичная.

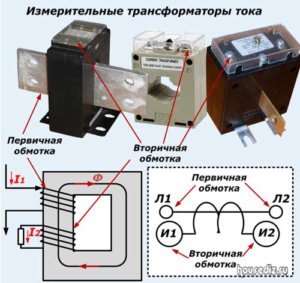

Измерительные трансформаторы тока
При прохождении тока по первичной обмотке во вторичной цепи трансформируется ток, пропорционально уменьшенный по величине, но повторяющий направление силовой цепи.

Небольшие погрешности преобразования векторных величин стандартизированы и определяются классами точности.

Благодаря включению в схему токовых цепей измерительных ТТ удается подключать маломощные измерительные системы к проводке, в которой проходят большие энергетические потоки.

Погрешность трансформатора тока добавляется к той, которую допускает электрический счетчик. В итоге общий класс точности комбинированной измерительной системы может измениться.

Схема подключения электрического счетчика через измерительные трансформаторы

После четырехполюсного автоматического выключателя силовые провода потенциалов фаз подаются на первичные обмотки трансформаторов тока и через них поступают дальше в схему общего электроснабжения.

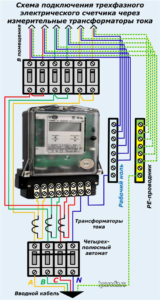

Схема подключения трехфазного электрического счетчика через измерительные трансформаторы тока
Подключать провода к обоим обмотка измерительного ТТ необходимо строго по разработанной производителем методике при отключенном напряжении.

Вторичные вектора токов, пропорционально пониженные на значение коэффициента трансформации, поступают на токовые цепи электрического счетчика, который постоянно обрабатывает поступающую информацию.

Пользователю остаются только ввести соответствующие поправки в выполняемый расчет и с их учетом расплачиваться за электроэнергию. У моделей измерительных приборов, использующих в своей конструкции микропроцессорные технологии, существует функция, позволяющая вручную вводить соответствующие поправки при первичном включении, сразу снимать конечные показания с дисплея без выполнения дополнительных пересчетов.

Заканчивая изложение материала хочется порекомендовать к просмотру видеоролик Сергея Панагушина “Устройство этажного щитка”. В нем он показывает и рассказывает технические моменты, которые необходимо соблюсти, чтобы подключить электрический счетчик.

Еще раз напоминаем, что подобные работы таят в себе повышенную опасность. В случае ошибки можно устроить короткое замыкание в электрощитке, которое сопряжено с токами очень огромных величин, а посему приводит к большим разрушениям.

Такое подключение следует доверять только подготовленным работникам, имеющим не только теоретическую подготовку, но и практические навыки, необходимые защитные приспособления.
