Как самому сделать заземление дачи или частного дома

Заземление-своими-руками

Современная домашняя электропроводка безопасно может работать только в сочетании с надежным заземлением, которое вместе с защитными устройствами обеспечивает решение комплекса эксплуатационных вопросов.

К ним относятся:

  • защита оборудования здания от удара молнии за счет перенаправления ее энергии от молниеотвода на контур земли;
  • снижение разрушительных последствий от случайного возникновения аварийных токов;
  • предотвращение пожаров в доме от неисправностей электропроводки;
  • спасение жизни и здоровья людей при пробоях изоляции;
  • выравнивание разности потенциалов, скапливающихся на различных предметах внутри дома;
  • ликвидация высокочастотных помех, создаваемых работающей электрической аппаратурой.

Обзор технических систем заземления подробно дан в статье “Способы заземления квартиры, дома, дачи”. Этот материал позволяет осознанно подойти к созданию полноценной электрической защиты собственного жилища, сделать его безопасным своими руками или с привлечением специалистов.

Для этого должен быть выбран, смонтирован, налажен и проверен контур заземления, подключенный в схему электрооборудования домашней проводки.


Технические требования к контуру заземления

Основными эксплуатационными характеристиками считаются две:

  1. надежность конструкции, способной длительное время находиться в готовности к пропусканию через себя огромной энергии молнии;
  2. хорошая электрическая проводимость токов коротких замыканий на землю и утечек в любой неблагоприятный для этого сезон года.

Надежность заземления

Токи молнии могут превышать сотни килоампер, но, они действуют очень быстрым разрядом. Даже за совсем короткое время они способны прожечь крышу здания, расколоть вдоль ствола гигантское дерево. Такую большую энергию должно передать от молниеотвода в землю сделанное своими руками заземление.

Удары молнии
Создавать конструкцию контура необходимо из новых металлических деталей. Если использовать стальные уголки для электродов, то их надо выбирать с габаритами не менее чем 40×40 мм, а для соединительной обвязки применять полосы с поперечным сечением от 50 кв мм.

Более тонкие детали могут не справиться с пропусканием мощного энергетического потока и сгорят. Тогда молния найдет другой путь — вполне возможно, что через оборудование жилища.

Все соединения деталей контура заземления при самодельной сборке собираются только сваркой. Швы должны выполняться качественно и не разрушаться под действием агрессивной среды грунта длительное время.

Электрическая проводимость заземления

На этот показатель влияют многие факторы:

  • состав грунта;
  • климатические условия местности;
  • время года;
  • конструкция контура заземления.

Влияние грунтов

Скальные, песчаные, глинистые, торфяные почвы обладают разным электрическим сопротивлением. Если здание построено на каменистой почве или скале, то добиться хорошей проводимости контура заземления довольно сложно. Ему необходимо создавать много электродов и заглублять их далеко в почву.

На глинах и торфяниках с высоким уровнем грунтовых вод этот вопрос решается просто, а на песчаных — занимает среднее положение.

Сезон, время года

Жарким летним месяцем грунтовые воды расположены низко. Во время сильных морозов зимой они сверху промерзают. Благодаря этому электрическое сопротивление почвы возрастает, а проводимость — снижается. В эти периоды и следует выполнять электрические замеры контура заземления. Они будут отражать реальные характеристики электрической схемы при ее отягченных обстоятельствах.

В период весенне-осенней распутицы, как и при сильном дожде, создаются благоприятные условия для растекания токов через контур заземления. Делать замеры и испытания контура при таких условиях не имеет смысла: вы не будете знать реальных параметров и не сможете принять действенных мер для их восстановления в случаях нарушения.

Влияние конструкции заземления

Чтобы токи молнии надежно проходили через наш контур в землю, необходимо обеспечивать достаточную контактную площадь заглубленной металлической части с почвой. Делается это за счет выбора количества электродов, их длины, метода подключения.

Металл электродов тоже влияет на проводимость контура. Стальные электроды, размещенные в грунте, находятся в агрессивной среде, постоянно подвергаются коррозии. Частички ржавчины со временем утолщаются, образуются чешуйки, которые периодически отходят от металла.

Попавший между ними и электродом воздух отодвигает грунт от металла, электрический контакт которого с почвой нарушается, сопротивление току возрастает. Этот процесс коррозии остановить невозможно, красить электроды нельзя, а их состояние следует контролировать периодическими замерами.

Промышленные детали контуров заземления, выпускаемые производителями для современных домов, дач и коттеджей, покрывают слоем гальванопластики, более устойчивым к агрессивному воздействию почвы. Они могут служить на несколько десятилетий дольше, чем простые стальные уголки или трубы.


Конструкции заземлительных устройств

Для установки контура заземления можно его собрать своими руками или купить уже готовый комплект промышленного изготовления, который обойдется дороже по деньгам при монтаже, но будет служить в несколько раз дольше и надежнее самодельной сборки.

Перед выбором схемы электрического заземлителя следует уточнить характеристики грунта, в котором контур будет работать, и подобрать под него наиболее приемлемую конструкцию. Справочные данные и рекомендации по выбору схемы могут предоставить специалисты ближайшей электрической лаборатории.

Наиболее благоприятным временем для создания контура заземления является период проектирования здания для строительства. В этом случае можно комплексно спланировать молниезащиту совместно с заземлителями и молниеотводом, поручить трудоемкие операции строителям, вписать технические решения в дизайн здания.

Чаще же об этом почему-то задумываются после возведения стен и крыши, что характерно для всей электрики. При таком подходе можно порекомендовать следующие типовые схемы заземления с:

  • расположением электродов по горизонтали;
  • установкой четырех вертикальных электродов.

Горизонтальные заземлители

Название конструкций дано по способу размещения электродов на относительно небольшую глубину в горизонтальном слое почвы. Наиболее распространены конструкции с одним, тремя или шестнадцатью электродами.

Самый простой способ заземления

Он создается за короткое время, но служит недолго. Для электрода потребуется использовать металлический стержень, уголок, трубу либо прут толстой арматуры, даже допустимо применить стальной лист.

Технология изготовления простого заземления:

  1. электрод забивают на двухметровую глубину;
  2. к зачищенному концу выступающего металла болтовым соединением прочно крепят медный провод с поперечным сечением от 6 мм кв;
  3. свободный конец проводника выводят и монтируют на металлическую шину контура здания, к которой подключают РЕ-проводником все корпуса электрических бытовых приборов.

Забытый способ забивания металлического прута в грунт напоминает пользователь видеоролика Alex ZW. Рекомендую его к просмотру.

Метод одного электрода не отличается надежностью, работает ограниченное время, требует периодических проверок замерами сопротивления. Поэтому его применяют только для временных жилых объектов и производственных бытовок, которые служат несколько месяцев на одном месте, а затем перевозятся на другое.

Конструкция из трех электродов

Основным материалом используют уголки или трубы с заостренными нижними концами, облегчающими их вхождение в грунт при нанесении ударов кувалдой или электрическим молотом.

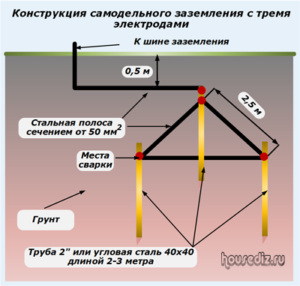

Конструкция самодельного заземления с тремя электродами
Поверхность будущего контура размечают на местности в форме равностороннего треугольника или отрезка с расстоянием между электродами в 2,5 метра. Затем на глубину полуметра прокапывают траншею и по ее углам забивают в землю электроды на всю глубину так, чтобы осталось только место для их подключения к стальной полосе сваркой.

Свободный конец металлической полосы выводят на поверхность земли и подключают к шине дома. Траншею полностью засыпают.

После окончания монтажа необходимо выполнить замер сопротивления контура и при нарушении нормативных характеристик придется добавлять дополнительный электрод.

На практике встречается случай, когда доморощенные электрики предлагают улучшить проводимость контура за счет пролива поверхности земли, где он расположен, растворами солей. Эта временная мера, конечно, уменьшит электрическое сопротивление грунта и замер покажет норму.

Но прибегать к этому способу нельзя по двум причинам:

  1. введенный раствор соли будет постоянно воздействовать на металл электродов;
  2. после быстрого высыхания пролитой воды сопротивление грунта резко возрастет, а владелец дома будет дезинформирован.

Метод создания контура из трех электродов наиболее распространен в средней полосе России, подходит для эксплуатации по большинству характеристик грунтов.

Конструкция из шестнадцати электродов

Увеличенное число заземлителей создает большую площадь соприкосновения металла контура с грунтом и лучшее растекание токов на потенциал земли. За счет этого создается лучшая электрическая проводимость контура, способного надежнее передавать приложенные нагрузки.

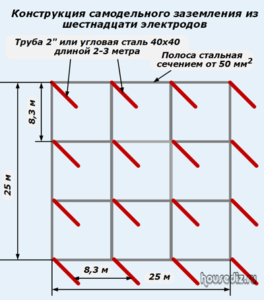

Конструкция самодельного заземления из шестнадцати электродов
Такая конструкция используется для почв с низким уровнем грунтовых вод в земле. Она требует повышенного расхода материала, наличие площадки в форме квадрата со стороной 25 метров.

Способ изготовления, монтаж, проверки соответствуют схеме заземлителя с тремя электродами.

Вертикальный заземлитель

Его изготавливают в заводских условиях, но собирать вполне можно своими руками. Для этого потребуется специализированный инструмент и приспособления.

Конструкция заводского вертикального заземления из 4-х электродов
Благодаря автоматизированному производству заземлители изготавливают четырьмя электродами цилиндрической формы из стальных сплавов, покрытых слоем меди по технологии гальванопластики. Наборная конструкция собирается последовательно из двухметровых стержней, соединяемых поочередно с помощью прочного резьбового переходника.

Первый стержень забивается в грунт электрическим молотом и на его верхнюю часть монтируется переходник с очередным стержнем. После этого сборный электрод опять заглубляется для установки очередной детали.

Общая минимальная длина заглубления вертикального электрода составляет 12 метров. Ее можно увеличивать до пятидесяти и далее по необходимости.

Все четыре электрода снабжаются специальными зажимами и подключаются шинкой, которая монтируется к шине заземления дома.

Вертикальные заземлители обладают лучшими электрическими показателями, чем горизонтальные и служат значительно дольше. Однако, они тоже требуют периодического контроля технического состояния замерами.


Проверка электрических характеристик заземления

Для их осуществления нужны специальные приборы с мощными источниками электрической энергии и высокоточными измерителями. Такими дорогостоящими устройствами работают подготовленные специалисты измерительных лабораторий.

Принцип замера сопротивления между грунтом и контактной поверхностью заземления здания изображен на картинке.

Принцип замера сопротивления у контура заземления
На удалении от электродов контура порядка 5-10 метров заглубляются последовательно два контрольных электродных штыря электролаборатории.

На приборе устанавливают режим холостого хода и калибруют на нем напряжение, которое потом поочередно прикладывается к контрольным электродам лаборатории, а затем всеми возможными сочетаниями оно подключается к замеряемому контуру с фиксацией величин падения напряжения на каждом новом участке.

По полученным результатам осуществляют математические вычисления, позволяющие проанализировать состояние сопротивления контура заземления, сделать вывод о его пригодности или необходимости доработки.

Когда электрические характеристики контура ухудшились ниже нормы, то придется устанавливать дополнительные электроды и повторять замеры. А вот выполнить их самостоятельно своими руками на базе обычных тестеров и мегаомметра не получится: нужны приборы высокого класса точности, использующие микропроцессорные технологии. Придется обращаться в измерительную лабораторию.

Итак, сделать заземление дачи, частного дома своими руками можно. Для хорошего домашнего мастера этот процесс не должен вызвать больших затруднений. Общий порядок действий следующий:

  • уясняются функции, которые должно решать заземление (смотри начало статьи);
  • уточняются электрические параметры грунта в период неблагоприятного протекания токов в нем;
  • выбирается оптимальная конструкция заземлителя;
  • выполняется правильный монтаж;
  • оценивается завершенная работа электрическими замерами специалистами электротехнической лаборатории.

Последовательное выполнение этих пунктов обеспечит надёжную работу контура заземления при возникновении аварийных ситуаций в электропроводке дачи, частного дома.

По сложившейся традиции предлагаем к просмотру видеоролик Сергея Смирнова “Как делать контур заземления в частном доме на даче”.

Он показывает установку заводского заземлителя своими руками.
