Система умный дом для квартиры: проверка 6 модулей Sonoff

Умный дом для квартиры

Современные научные разработки и инженерные решения создали много вещей, упрощающих наш быт, обеспечивающих комфорт и безопасность. Я под свои нужды выбрал электротехническую компанию Сонофф и лично проверил работу шести ее устройств.

На основе своих экспериментов описываю, как создается и работает система умный дом для квартиры с проверенными мной модулями второго поколения Sonoff.

Эту статью я посвящаю возможностям умного дома в целом. В последующих же материалах буду более широко делиться опытом использования приобретенных модулей.

Оборудование умный дом для квартиры: решаемые задачи и составные части простыми словами

Еще несколько лет назад я не сталкивался вплотную с подобными устройствами и судил об их работе только по статьям в интернете и видеороликам. Потом заинтересовался, стал частями приобретать и тестировать различные модули.

Сейчас на основе полученного опыта могу объяснить, как работает оборудование умный дом для квартиры от компании Сонофф, какую пользу оно приносит владельцу.


Система умный дом: что это такое и как она работает у меня

Когда мне вплотную пришлось заниматься ремонтом комнат и выполнять электромонтажные работы в своей квартире, то сразу стал применять новые технологии.

Я понял, как работает система умный дом на практике. Для этого пришлось хорошо потрудиться, изучить вопрос, отработать навыки монтажа и настроек модулей.

Благодаря ее внедрению я сейчас легко могу управлять со смартфона на расстоянии подключением электроприборов и освещением, а также задавать расписание их работы.

Находясь дома, использую миниатюрный пульт в виде брелка RF, работающего по радиочастоте 433 МГц, не зависящем от наличия в доме интернета.

брелок RF 433МГц

Выбирая необходимое оборудование, понял, что даже в линейке одного производителя можно встретить большое количество внешне похожих устройств, отличающихся не только ценой, но и набором функциональных возможностей.

Как разобраться во всем разнообразии моделей и купить нужное оборудование без переплаты объясняю ниже.

Умный дом – это интеллектуальная модульная система. Ее возможности:

  • способность распознавать запрограммированные ситуации;
  • реагировать на них в соответствии с заложенным мною алгоритмом;
  • вне зависимости от стоимости комплекса имеется возможность наращивания, дополнения или изменения системы;
  • выбор только необходимых компонентов, позволяющий снизить конечную стоимость системы.

Управление подключенным оборудованием может быть осуществлено различными способами:

  • приложением на смартфоне;
  • голосовым управлением;
  • специальным пультом ДУ;
  • жестами, хлопками;
  • комбинацией различных вариантов.

Управление приборами доступно только для авторизованных пользователей, что обеспечивает безопасность эксплуатации всего оборудования.

умный дом

Чем выше стоимость комплекса и больше функциональных приложений предоставляет система, тем внимательнее следует подойти к возможностям защиты от несанкционированного доступа к ней.

Система умный дом позволяет успешно сэкономить как время, так и деньги за счет:

  • включения бытовых приборов в работу только строго по графику;
  • их отключению по заданной программе или запланированному расписанию;
  • постоянному, непрерывному контролю протечки воды и утечки газа;
  • организации охраны;
  • выполнения ряда других мероприятий.

Умный дом: состав и оборудование — на что обращать внимание при покупке — личный опыт

Как правило, умный дом выбирается по составу от одного производителя, поскольку каждый из них разрабатывает систему под свое индивидуальное программное обеспечение.

Если приобретать электронные модули от различных производителей, то вероятность их совместной работы в штатном режиме очень низкая. Значит, потребуется использовать дополнительные средства на их управление.

Функционально можно выделить несколько основных модулей системы, состоящих из отдельных блоков:

  • центрального управления;
  • обеспечения безопасности и охраны;
  • управления периферийными устройствами и приборами поддержания микроклимата, освещения, обеспечения жизнедеятельности.

Блок центрального управления: как работает в разных схемах

Этот модуль выполняется в виде отдельного компьютерного устройства. Он отвечает за согласованную работу всех элементов умного дома и их взаимодействие.

В недорогих системах модули могут работать без центрального блока: их задачи осуществляются на основе самых бюджетных технологических решений.

Как обеспечивается безопасная работа технических систем и охрана жилья

Защитить свое жилище от вторжения воров или появления нежелательных лиц можно при помощи технических средств:

  • видеокамер и видеорегистраторов;
  • датчиков систем скрытого оповещения;
  • комплексной работы охранной сигнализации.

Избежать развития аварий и чрезвычайных ситуаций позволяет использование определенных датчиков, реагирующих на появление дыма, протечку воды, появление запаха газа, отклонение контролируемой температуры от нормы.

Датчик влажности и температуры

В зависимости от используемого оборудования обо всех этих неприятностях система уведомит только владельца или еще дополнительно соответствующие службы коммунального хозяйства и охраны.

Преимущества дистанционного управления бытовыми приборами

Осуществление удаленного слежения и управления позволяет значительно упростить быт владельца, обеспечить комфортный микроклимат в жилом доме или квартире.

Показания термодатчиков в комнатах подскажут о необходимости заблаговременного включения кондиционера или обогревателя на расстоянии. Приехав домой, владелец попадет в прогретую квартиру, а чайник, согласно полученной команде, закипятит воду.

Утром кофеварка приготовит кофе, а микроволновка — завтрак к моменту пробуждения, поскольку ей было задано время включения.

Если же вы уехали из дома, но засомневались, выключен ли утюг из розетки, то всегда есть возможность посмотреть состояние электроприбора удаленно через смартфон, отключить его при необходимости. Выключить свет во всей квартире перед уходом — тоже не проблема.

Теперь довольно просто стало:

  • управлять с одного места по заданной программе или отдельно освещением, электроприборами, аудио и видеотехникой;
  • открывать и закрывать шторы на окнах;
  • общаться с посетителями по видеодомофону, не подходя к двери…

Это лишь часть возможностей, позволяющих интеллектуальной системе делать жизнь человека комфортнее и легче.


Система управления умным домом от компании Sonoff: комфорт и безопасность в квартире

Интеллектуальное оборудование Сонофф представлено довольно простыми бытовыми приборами, которые созданы для работы в жилых помещениях.

Я уже оценил его функциональность на примере того, как система управления умным домом использует беспроводные устройства, реле Sonoff, WiFi радиомост, а также интеллектуальные розетки, выключатель света и умный патрон.

Как работают беспроводные устройства компании Sonoff

На компонентах умного дома, выпускаемых под маркой Сонофф, можно собрать самый недорогой комплекс системы дистанционного управления бытовыми электрическими приборами.

Для его работы нет необходимости приобретать отдельный центральный блок. Интеллектуальные модули используют свой облачный сервис, завязанный на приложение eWeLink.

Каждым отдельным блоком можно управлять через приложение разработчика со смартфона по технологии WiFi из любой точки мира, если в ней обеспечена доступность к сети интернет.

Возможно также управление отдельными модулями при помощи брелока-пульта RF 433 МГц внутри жилого дома при условии, что они поддерживают такой вид управления.

Какими особенностями обладают интеллектуальные реле компании Sonoff

Одними из самых распространенных элементов управления марки Сонофф считаются реле. Фактически они являются аналогом умной розетки, но отличаются от нее условиями подключения.

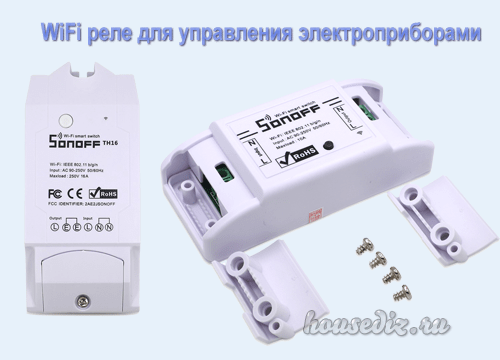

WiFi реле для управления электроприборами

Преимущество реле в том, что его можно врезать в электросеть в удобном для вас месте, а не подстраиваться под расположение электрических магистралей и место установок розеток.

Реле Sonoff достаточно один раз установить и настроить для эффективной работы. Специалисты компании заверяют, что оно работает надежно и не требует дополнительного обслуживания.

Это их заявление породило утверждение, что надежность реле столь высока, что его, в принципе, можно спрятать под натяжной потолок или конструкцию из гипсокартона для управления освещением или вентиляцией.

Насколько верен этот маркетинговый ход, судить не буду. Думайте сами. По правилам монтажа все точки электрических коммутаций в действующей проводке должны иметь свободный доступ для профилактических работ и обслуживания.

Кроме этого, следует понимать, что иногда доступ к реле может понадобиться для его перенастройки на новое оборудование, например, изменении управления от различных устройств (смартфон, WiFi роутер) или же при банальной смене пароля на WiFi.

При острой необходимости допустимо вынести в доступное место одну единственную кнопку на реле, с помощью которой можно как включать/выключать цепь на выходе, так и производить сопряжение устройства.

Но тогда придется подумать не только о кнопке, но и о светодиодном индикаторе. Поэтому рекомендую не прятать реле туда, где вы не сможете получить к нему полный доступ.


Краткий обзор функциональных возможностей умного реле

Количество выполняемых задач и функций модуля напрямую зависит от его модели. В самом простом устройстве Sonoff Basic можно только включать и выключать устройство как кнопкой на реле, так и с телефона посредством установленного на нем приложения eWeLink на базе iOS или Android.

При помощи последнего девайса можно отслеживать состояние реле (включен, выключен, не в сети), установить расписание включения / выключения подключенного к реле электроприбора, а также задать его состояние после пропадания электричества в доме:

  • включить электроприбор;
  • выключить его;
  • оставить в том состоянии, в котором он был до пропадания электричества.

В остальных моделях функции расширяются дополнительным модулем. Что именно из функционала добавлено, можно понять по маркировке на корпусе:

  • Sonoff Basic – самая простая, базовая модель;
  • Sonoff RF – с поддержкой радиоуправления со специального пульта;
  • Sonoff G1 – с поддержкой GSM и наличием разъема под SIM карту;
  • Sonoff TH – с поддержкой датчиков температуры и влажности;
  • Sonoff Pow – с мониторингом потребляемой электроэнергии.

При необходимости можно приобрести водонепроницаемый корпус с защитой IP66 и реле поместить в него. Он подходит для моделей Basic и RF, а также под внутренние платы PCBA от реле Sonoff Pow/TH10/TH16/Dual/G1.

Реле выпускается в трех видах корпусов, изготавливаемых по количеству каналов:

  • одноканальные,
  • двухканальные (Sonoff Dual),
  • четырехканальные (Sonoff CH4).

Корпуса отличаются не только внешне, но и начинкой. В реле с количеством каналов более одного присутствует плавкий предохранитель. Четырехканальные реле имеют возможность крепления на DIN рейку.

Более детально рассматривать все отличия корпусов я не стану, особого смысла нет.

Что такое WiFi радиомост Sonoff RF Bridge433 и как он работает

Термин радиомост WiFi используется для обозначения оборудования радиосвязи, работающего по беспроводной технологии. Он обеспечивает передачу информации по каналам частот WiFi между разными объектами связи внутри здания или за его пределами, принадлежащих одному владельцу.

Радиомост Sonoff RF Bridge 433

Этот модуль радиомоста WiFi записывает и обрабатывает сигналы, поступающие с пультов, управляет всеми вашими девайсами, заменяет несколько пультов RF 433 приложением со смартфона.

Используя радиомост, вы можете прописывать сценарии, задавать таймеры. Простым языком бридж — это общий универсальный радиопульт для всех RF устройств. Дополнительно он может еще принимать сигналы от разных датчиков (протечки, влажности, дыма, температуры и других).

Устройство поддерживает 16 каналов частоты 433мгц, но его возможности ограничиваются максимально 4-мя физическими устройствами. К нему можно добавить:

  • до 4 пультов по 4 кнопки (в итоге получим 16 каналов);
  • до 4 датчиков (будет работать только 4 канала).

Учтите, что 16 датчиков добавить к одному радиомосту у вас никак не получится.

Как работают умные розетки Сонофф

Интеллектуальный электронный модуль выпускается отдельным корпусом в виде переходника, вставляемого контактами вилки в обычную электрическую розетку сети электропитания. В его гнезда подключается шнур питания бытового прибора.

Умные розетки Sonoff

Внутренняя электронная схема позволяет управлять удаленно по радиоканалу работой подключенного оборудования. Для этого потребуется выполнить первоначальную разовую настройку по инструкции.

Возможности девайса:

  • позволяет удаленно включать и выключать подачу электричества к подключенному электроприбору;
  • постоянный мониторинг текущего состояния розетки;
  • возможность настройки работы по расписанию.

Ретрансляция электрической мощности по внутренним каналам через встроенные контакты ограничена. Нагрузка более 500 ватт способна повредить интеллектуальное устройство.

Если возникает необходимость управления мощных нагрузок через умную розетку, то к ней подключают обмотку реле повторителя или пускателя. Выходные контакты этого промежуточного устройства станут коммутировать силовые цепи.

Революция в управлении освещением: выключатель света Sonoff

Конструкция модуля с системой управления помещается внутри небольшого пространства стандартного розеточного блока.

Выключатель Sonoff T1 RF

Светодиодная подсветка отлично вписывается в дизайн настенного сенсорного переключателя Sonoff Touch. Она легко позволяет увидеть в темное время суток, где на стене расположен выключатель и включить свет простым касанием руки.

Технические возможности выключателя позволяют использовать его не только для управления освещением или вентиляцией, но и любыми другими бытовыми приборами.

В зависимости от модели, умный выключатель способен раздельно коммутировать один, два или же три канала по удаленной технологии. В продаже имеются модели:

  • поддерживающие работу с радиочастотного пульта на 433МГц;
  • позволяющие управлять освещением не только через смартфон, но и с RF-брелка.

Полезной функцией выключателя света Sonoff является возможность работы с Amazon Alexa и google home, которая позволяет можно настроить голосовое управление устройством.

Правда, пока поддерживаются команды голосом только на английском и немецком языках. Но это просто вопрос времени.

Какие возможности предоставляет патрон Slampher Sonoff для владельца квартиры

Этот модуль создает еще один способ удаленного управления освещением. Для его исполнения необходимо приобрести всего лишь патрон Slampher, который заворачивается в цоколь E27. А уже в него вкручивается лампочка.

Патрон Sonoff Slampher

Корпус патрона оснащен:

  • светодиодной подсветкой, показывающей визуально режим его работы;
  • кнопкой, которая позволяет регистрировать устройство в приложении eWeLink и делать привязку к RF-пульту.

В итоге мы имеем все ту же умную систему управления освещением, работающую как со смартфона из любой точки, где есть интернет, так и локально через RF-пульт 433МГц. Приложение eWeLink позволяет задавать таймеры срабатывания по той же схеме, как и с остальной умной техникой Сонофф.

Особенности светодиодной RGB лампы Sonoff с регулировкой яркости

В целом, если вы встречались с RGB лампами, то у этой модели отличия имеются лишь в управлении: вместо стандартного для них пульта используется смартфон с приложением eWeLink. Если же не знаете, что это за лампы, то прочитайте описание их работы в отдельной статье.

RGB лампа Sonoff B1

В умной RGB лампе Sonoff B1 можно:

  • регулировать цвета, цветовую температуру и яркость;
  • предусмотрена возможность управления голосом через Amazon Echo/Google Home.

В режиме освещения она работает как обычная светодиодная лампа на 6 Вт, правда, потребляет 0,5 Вт даже в режиме ожидания. Она использует цоколь типа E27.

На этих устройствах компания Сонофф не останавливает свою деятельность и продолжает внедрять новые модули, обновлять прошивки уже выпускаемых устройств. Говорить, что все они работают идеально, я бы не стал, ибо косяков хватает.

Основной для меня недостаток — это не всегда верное отображение состояния прибора в используемом приложении.

Поясню на примере выключателя: я запустил приложение на смартфоне мобильным интернетом 3G. У меня высветилось, что лампа работает. А на самом деле она была выключена.

Нажимаю кнопку выключателя в приложении – освещения по-прежнему нет, а на экране состояние выключателя не меняется. При повторном нажатии кнопки в приложении свет в помещении появился, а на экране смартфона состояние выключателя стало соответствовать фактическому положению.

Делаю вывод, что не всегда можно доверять состоянию электроприборов, отображаемому на экране вашего смартфона, что очень неприятно и требует каких-то дополнительных способов контроля.

Но в целом система умный дом для квартиры от компании Sonoff вполне рабочая.

Интересно было бы услышать ваше мнение о работе модулей умного дома, расскажите о своем опыте в разделе комментариев.
