Как подключить трехфазную розетку к напряжению 380 вольт

как подключить трехфазную розетку

Владельцы частных домов и дач часто используют трехфазное электроснабжение для своих зданий. При этом домашнему мастеру приходится запитывать к сети 380 вольт электрические плиты, сварку, различные станки с асинхронными двигателями через разъёмные соединения, состоящие из вилки и розетки.

В настоящее время трехфазные бытовые сети проходят модификацию. В масштабе государства происходит переход с четырехпроводной схемы питания на пятипроводную, обладающей повышенной электрической безопасностью.

За счет этого можно встретить два вида электрооборудования, каждое из которых подключено по определенному стандарту: старым ГОСТам времен советского периода или новым требованиям общеевропейской электротехнической компании.


Разберем их подробнее, учитывая, что кабельный конец розетки монтируется со стороны источника напряжения стационарно, а гибкий кабель питания от электроприбора подключен к электрической вилке. Это общее правило для всех электротехнических схем.

Монтажные работы выполняются при полностью снятом напряжении со схемы и принятии мер, исключающих его несанкционированную подачу.

Разъемные соединения для четырехпроводной сети

Принципиальная электрическая схема

В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался ни к чему не подключенным. Он отделялся от подаваемого напряжения слоем изоляции. С целью безопасности ее усиливали.

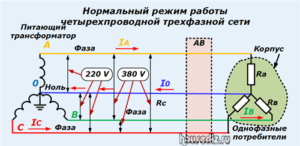

Нормальный режим работы четырехпроводной трехфазной сети
Однако, вероятность пробоя диэлектрического слоя оставалась. Когда она происходила, то на корпусе появлялся потенциал фазы, который создавал ток утечки через тело прикоснувшегося человека. Подобная ситуация подробно изложена в отдельной статье о трех контактах для электрической розетки.

Пострадавшие люди чувствовали “пощипывания”, ощущали судорожные сжатия мышц, а в особых случаях получали электротравмы. Защита схемы, состоящая из одного автомата или электрических пробок, как правило, при подобной ситуации не срабатывала. Автоматический выключатель создан для решения других задач.

Конструкция разъемного соединения

Для подключения мобильных электрических потребителей в трехфазную сеть с четырехпроводной схемой создавались соответствующие розетка с вилкой.

Разъемное соединение с 4 контактами на 380 вольт
Подсоединение проводов фаз выполнялось к своим контактам практически произвольно, ибо нагрузка между фазами всегда симметричная, а порядок их чередования сказывается только на направлении вращения асинхронных электродвигателей.

Его можно легко подкорректировать при наладке, перекоммутировав два произвольных провода фазы в любом месте. Для этого достаточно просто прозвонить электрическую схему проводки.

Нулевой рабочий провод всегда подключался на свою клемму. Она обозначалась значком заземления.

заземление
Его можно рассмотреть на лицевой стороне вилки и розетки.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

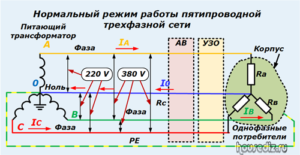

Нормальный режим работы пятипроводной трехфазной сети
При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

Трехфазные розетки с 5-ю контактами на 380 вольт
В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

  • L1;
  • L2;
  • L3.

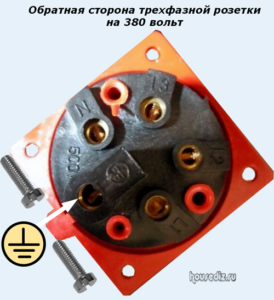

Обратная сторона трехфазной розетки на 380 вольт
Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

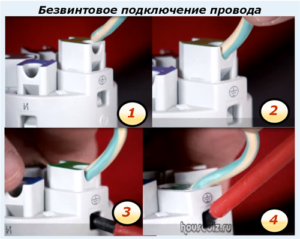

Безвинтовое подключение провода
Последовательность работы мастера показана четырьмя фотографиями:

  • №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
  • №2 — вдвигание конца жилы вглубь отверстия до упора;
  • №3 — установка в гнездо наконечника плоской отвертки;
  • №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Возможные схемы подключения для трехфазной розетки

Безопасный вариант монтажа разъемов с пятью контактами

На практике применяют два варианта использования защит:

  1. только автоматическим выключателем;
  2. автоматом и УЗО.

Поясним их подключение иллюстрациями.

Схема защиты розетки автоматическим выключателем

Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.

Схема подключения розетки с пятью контактами на 380 вольт
Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.

Схема защиты розетки автоматическим выключателем с УЗО

При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.

Схема подключения розетки на 5 контактов через УЗО е 380 вольт
Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.

Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему

Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.

Схема подключения розетки с четырьмя контактами на 380-вольт
Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.

После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.

Важно это выполнить до подключения к сети.

Способы проверки правильности подключения трехфазной розетки

Работа выполняется в четыре этапа:

  1. внешним осмотром оценивается состояние монтажа и прочность механической сборки;
  2. до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
  3. в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
  4. включением напряжения на холостой ход с целью измерения его линейных и фазных величин.

Схема замера напряжения 380 V на розетке
При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.

Способы проверки монтажа кабеля к трехфазной вилке

Методика подключения электрического кабеля к потребителю и вилке должна соответствовать схеме замера напряжений на контактах у розетки.

Схема подключения трехфазного электроприбора к вилке
Общая нейтраль обмоток соединяется с рабочим нулем, а их фазные концы выходят на соответствующие контакты.

Для этого омметром следует измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз равнозначны относительно нейтрали, то обозначим их буквой R. Эту величину мы должны увидеть при замере между фазными контактами и рабочим нулем.

Защитный ноль должен четко обнаруживаться только на контакте корпуса.

Сопротивление любого сочетания фазных контактов при исправной схеме будет 2R — удвоенное фазное сопротивление.

Схема замера сопротивлений на трехфазной вилке
Если эти замеры подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для нее розетку.

Контакты вилки и розетки созданы для пропускания электрического тока нагрузок. На большие величины они не рассчитаны.

Если отключать работающий электроприбор простым их разъединением под нагрузкой, то возникает искра, перерастающая в электрическую дугу, разрушающую металл и всю конструкцию.

Для коммутаций токов нагрузки предназначены специальные контакты пускателей, а аварийные токи допускается разрывать исключительно силовыми автоматами.

Технологию крепления корпуса и подключения проводов дополняет видеоролик владельца Igor Timoshin «Монтаж трехфазной розетки».

Различные варианты соединения жил кабеля питания к электрической плиты рассматриваются в видеоролике dimapositive pylia.
