Безопасный монтаж открытой проводки в частном доме

Монтаж открытой проводки

Во время ремонта и строительства жилья домашний мастер сталкивается с необходимостью прокладки электрических проводов, выборе способов их соединения в единую схему, обеспечивающую надежную и длительную эксплуатацию электрооборудования.

При этом ему необходимо создать систему, полностью исключающую риски возникновения электротравм и пожароопасных ситуаций.

Метод размещения электропроводки открыто по поверхностям стен, потолка и других несущих строительных элементов дома считается простым и доступным. Он часто применяется в частном доме, опробован временем, может выполняться на основе различных технологий.

Краткий обзор их особенностей с учетом обеспечения электрической безопасности здания представлен в этой статье.


Способы прокладки открытой проводки в доме

Наибольшее распространение на практике нашли следующие методы:

  • открытая прокладка кабеля непосредственно по поверхности строительной конструкции;
  • крепление проводов обвивкой вокруг фарфоровых роликов;
  • размещение проводки в пластиковых гофрированных трубах;
  • применение металлических гофр;
  • монтаж в металлических декоративных трубах;
  • использование пластиковых коробов и кабель-каналов;
  • установка полых европейских плинтусов.

Эти способы отличаются технологией выполнения, ассортиментом монтажных элементов, стоимостью завершенных работ. Они позволяют создавать разный дизайн для помещений, но создают не одинаковые степени защиты от возникновения пожара и поражения электрическим током.

Монтаж электропроводки открытым кабелем

Сразу следует обратить внимание, что здесь речь не идет о проводке, выполненной отдельными проводами. Они не подходят для этого способа. Особенно нельзя выполнять монтаж ненадежными, опасными марками проводов.

Особенности выбора конструкции кабеля

Более подробно этот вопрос изложен во второй части предыдущей статьи о выполнении скрытой проводки в деревянном доме. Здесь же просто напоминаем, что кабель для работы в доме выбирают по конструкции:

  • токопроводящих жил;
  • диэлектрического слоя между ними, формирующего защиту дома от пробоя напряжением и механических воздействий.

Материал жил кабеля

Наибольшее распространение имеют:

  • медные;
  • или алюминиевые сплавы.

Их можно встретить в любых сочетаниях внутри современных зданий. Так сложилось исторически. Однако, сейчас алюминиевый провод тоньше 16 квадратов в проводке для жилого дома запрещено использовать при новом строительстве. Это требование последнего издания ПУЭ. Внутри старых домов он благополучно дорабатывает свой ресурс с меньшими сечениями и постоянно создает проблемы жильцам.

По этим причинам жила кабеля должна быть только из меди или ее сплавов. Ее поперечное сечение выбирают по мощности подключенной нагрузки. Например, для осветительных приборов бюджетного дома вполне достаточно 1,5 мм кв, а на розеточные группы — минимум 2,5. А в отдельных случаях — 4 или даже 6 квадрат.

Материал изоляционного слоя

Его выбирают по:

  • допустимой величине напряжения;
  • обеспечения пожарной безопасности;
  • приспособленности к условиям эксплуатации.

Особое внимание уделяют характеристикам изоляции кабеля:

  1. способности гореть;
  2. не поддерживать процесса горения;
  3. обладать стойкостью к воздействию открытого огня.

Кабель первого типа (например, ВВГ) со сгораемой изоляцией сразу бракуем. В жилых зданиях им пользоваться опасно.

Выбираем для монтажа второй тип (ВВГнгLS, например), который не поддерживает процесс горения (нг) и обладает пониженным выделением дымов и газов при излишнем нагреве (LS).

Специальный третий тип огнестойкого кабеля слишком дорогой по стоимости для большинства владельцев зданий.

Способы монтажа проводки кабелем

Электропроводку такого типа еще можно встретить в старых домах сельской местности, когда кабель прокладывали открыто по стенам и потолку. Отдельные участки могли спрятать под обои, как видно на фотографии участком от выключателя до распределительной коробки.

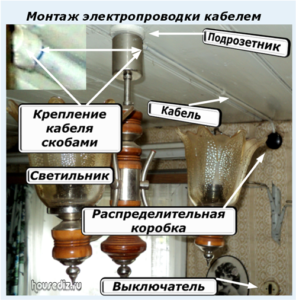

Монтаж электропроводки кабелем
Кабель крепили скобами, металлическими полосками, различными бандажами и хомутами. Вполне могли подложить между ним и древесиной полоску металла или асбеста, исключающую прохождение открытого огня.

Для монтажа в открытой проводке светильников, выключателей, распределительных коробок применяют подрозетники. Их тоже от древесины отделяют слоем металла.

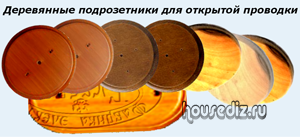

Деревянные подрозетники для открытой проводки
Современным подрозетникам придают оригинальный дизайн за счет создания декоративной формы и приятной для глаза расцветки.

Противопожарная пропитка их состава создает задержку воспламенения, увеличивает время безопасной эвакуации жильцов из зоны возгорания.

Подобное исполнение открытой проводки кабелем прямо по строительным конструкциям из дерева пожароопасно. Сейчас оно запрещено ПУЭ.

Такой метод больше подходит для зданий из негорючих материалов:

  • бетона;
  • камня;
  • кирпича;
  • блоков.

Он исключает возможность создания эксклюзивного интерьера жилых комнат и применяется в помещениях технического назначения.

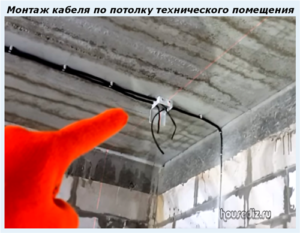

Монтаж кабеля по потолку технического помещения
О методах закрепления кабеля открытым способом на стену в своем видеоролике «Монтаж электропроводки» рассказывает Сергей Мельников.

Проводка на роликах

Раньше в деревянных домах провода на стенах крепили свивкой на изоляторах из фарфора. Их монтировали шурупами. Ролики обеспечивали достаточное по условиям безопасности удаление токопроводящих жил от древесины.

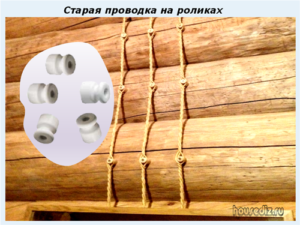

Старая проводка на роликах
При возникновении короткого замыкания дугу должны были прервать предохранители электрических пробок или автоматические выключатели типа ПАР. Если они отказывали, то вся надежда на исключение пожара возлагалась на воздушный зазор.

Основной недостаток этой системы проводки заключался в том, что внешняя оболочка провода постоянно находится под облучением солнечного света. Изоляционным материалом для нее раньше применяли электротехнические сорта резины, которые покрывали слоем свитых шелковых нитей.

Этот матерчатый слой был главной защитой изоляции от солнечной радиации. Ресурс его работы был ограничен десятком лет. Дальше резина отвердевала и крошилась. Вся проводка требовала полной замены.

Несмотря на довольно неприглядный внешний вид и ограниченный срок эксплуатации подобное крепление проводов зарекомендовало себя с лучшей стороны. Видимо, по этой причине его так любят применять при строительстве новых домов из различных видов древесины любители дизайна жилищ, оформленных под старину.

Новомодный ретро стиль

За счет новых, устойчивых к действию солнечного света материалов для изоляции проводов, а также современных корпусов розеток, выключателей и осветительных приборов с эксклюзивным дизайном подобная электропроводка обеспечивает высокую степень безопасности, служит длительный срок, создает уникальный интерьер помещениям.

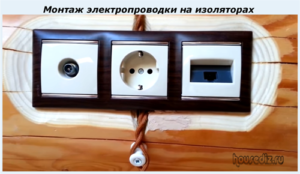

Монтаж электропроводки на изоляторах
Об этом способе очень доступно рассказывает нам своим видеороликом «Ретро проводка» Дмитрий Авдеев

Проводка в пластиковой гофре

Этот способ предназначен в большей степени для проводки, спрятанной внутри стен из бетона, кирпича, камня. Но, его применяют в отдельных случаях при открытой прокладке кабеля в погребах, подвалах, чердаках для обеспечения дополнительной механической защиты.

Пожароопасные свойства

Подбирая конструкцию гофры для электропроводки обращают внимание на ее способность противостоять открытому огню.

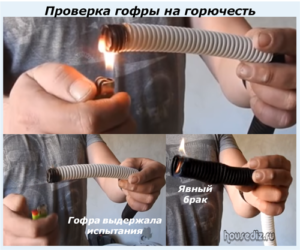

Проверка гофры на горючесть
Распространяющие горение образцы считаются явным браком. Их не следует применять даже для строений из негорючих материалов.

Технология ввода проводки в гофру

Завести кабель внутрь длинной гофрированной трубы довольно сложно. Вначале надо поместить туда шнур или проволоку, закрепить ее один конец за кабель и протягивать через вторую сторону. Привязанный конец кабеля выйдет наружу.

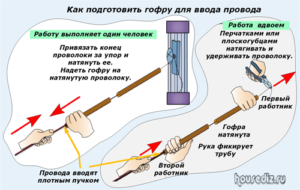

Как подготовить гофру для ввода провода
Подобную работу можно выполнять одному работнику, а лучше — с помощником.

Оригинальный метод подобной технологии демонстрирует владелец видео «мастерская “Северный Сом”» в видеоролике «Протяжка провода в гофру».

Проводка в металлических трубах

Используя декоративные трубопроводы из меди, бронзы или латуни получается создать оригинальный интерьер помещений за счет выбора цветовой композиции и подходящих форм составных элементов.

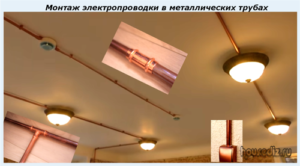

Монтаж электропроводки в металлических трубах
Размещение проводки в металлическом герметичном объеме обеспечивает наибольшую степень пожарной безопасности, создающую локализацию огня при возможном возгорании изоляции.

Проводка в пластиковых трубах

Это один из современных способов прокладки открытой проводки для технических помещений. Его монтаж выполняется быстро и надежно за счет правильно подобранных модулей.

Все провода закрыты герметично внутри труб из пластика. Их установку показывает Pikalov Aleksanndr в видео «Монтаж электропроводки внутри пластиковых трубопроводов».

Проводка в кабель-каналах

Электрические провода и кабели проложены по наружной части стен и спрятаны внутри коробов из негорючего пластика со съемными крышками, обеспечивающими быстрый доступ к любому месту.

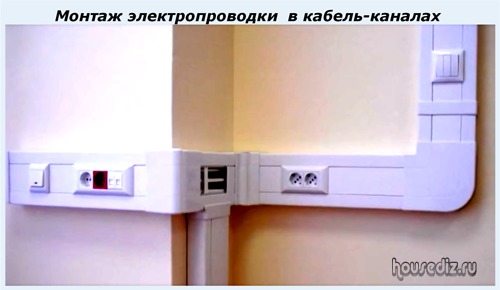

Монтаж электропроводки в кабель каналах
Корпуса коробов крепят различными способами, включая шурупы, специальные дюбеля или клеевые смеси. Их подбирают под материал стены. Для стыков и углов используют переходники и заглушки.

Розетки и выключатели удобно монтировать прямо на кабель-канале. Для этого созданы специальные модули, которые подбирают по цвету и дизайну.

Технология размещения электропроводки таким способом показана в виедоролике Александра Иванова «Наружная проводка в кабель-канале внутри деревянного дома».

Проводка в плинтусах

Специально разработанные конструкции корпусов для электрической проводки в виде плинтусов, расположенных на полу или под потолком, позволяют воплощать различные замыслы дизайнеров, обеспечивая доступными способами электрическую безопасность.

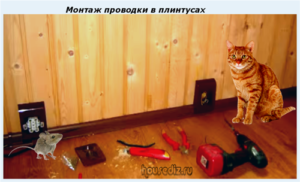

Монтаж проводки в плинтусах
Конструкция такого плинтуса состоит из:

  • стационарно прикрепляемого к стене каркаса;
  • съемных декоративных крышек, устанавливаемых после укладки и монтажа во внутренних полостях кабелей и проводов.

Как и для кабель каналов в этих конструкциях существуют модули для монтажа розеток.

Хозяин видеоролика «Мир Плинтусов» делится с нами своей технологией по работе с моделями Rico Leo.

Хочется отметить, что этот способ наиболее подходит для тех владельцев помещений, кто давно проживает в квартире, обзавелся мебелью и имуществом, которое сложно куда-либо уносить, а необходимость замены старой электропроводки стоит остро.

При этом методе создается мало строительного мусора и пыли. Его можно выполнять поэтапно в каждой комнате не вынося полностью мебель, а просто передвигая ее на небольшие расстояния для освобождения определенных участков стены.

Заключительные рекомендации

Выполняя монтаж открытой проводки в своем доме любым из перечисленных способов не забывайте об обеспечении мер электрической безопасности. Особенно позаботьтесь о защитах, выполненных:
