Как просто спланировать схему электропроводки при ремонте квартиры

вычерчивание электропроводки

Помещения, в которых мы давно живем, постепенно требуют косметического обновления либо проведения ремонта для обеспечения бо́льших удобств, создания красивого интерьера, повышения безопасности.

Электрическая проводка, расположенная в квартирах, со временем требует реконструкции, а подчас и полной замены.

Чтобы избавиться от недостатков, присущих старым квартирам, необходимо не только проанализировать состояние своего жилья, но и оценить типовые способы эксплуатации электроэнергии в существующих зданиях, методы прокладки электрических схем.

После этого можно браться за создание плана работ, учитывающего современные способы безопасного пользования электробытовыми приборами, воплощать свои замыслы на бумаге.

Сейчас многие продвинутые пользователи компьютерных программ могут, воспользовавшись своими знаниями, создать красивый эскиз или чертеж за относительно короткое время. Но, в этой статье мы разберем наиболее простой и доступный любому человеку метод, использующий обычные листы бумаги из блокнота или тетради, ручку и линейку.


В качестве примера все работы будут выполняться применительно к обыкновенной трехкомнатной квартире панельного дома постройки 80-х годов прошлого века, что довольно актуально для большинства людей.

7 этапов планирования схемы электрической проводки

Профессионально такими вопросами занимаются специализированные организации. К ним всегда можно обратиться, но, что мешает нам даже в этом случае попробовать выполнить такой расчет предварительно своими руками. Это поможет не только сэкономить деньги, но и приобрести определенный опыт. А сделанную работу всегда можно показать специалисту для контрольной проверки.

По порядку хронологического выполнения все 7 этапов планирования можно определить следующей последовательностью:

  1. создание эскиза расположения комнат в масштабе;
  2. планирование мест стационарного расположения мебели и бытовых приборов;
  3. оценка максимально допустимого количества электрических потребителей в комнатах и места их подключения, включая осветительные установки, слаботочные сети, компьютерные устройства;
  4. нанесение на эскизе удобных мест расположения розеток, выключателей, светильников с учетом выбранных предметов мебели;
  5. выполнение расчета потребных мощностей под каждую группу электрических потребителей для их подключения правильно подобранными марками кабелей и проводов;
  6. разметка на бумаге маршрутов прокладки электропроводки однолинейной схемой с обозначением высоты от уровня пола;
  7. изготовление эскиза всех комнат с обозначением каждого элемента электрической схемы и способов подключения к нему.

На первый взгляд, может показаться, что все это ненужная работа, которой следует пренебречь. Однако, попробуйте сделать ее с первого раза и увидите: вам надо постоянно что-то переделывать, подбирать, совмещать, стирая часть информации, заменяя ее новой. На бумаге это выполняется просто, а на деле ведет к определённым затратам…

Как создать эскиз расположения комнат

Для получения плана квартиры на бумаге существует два метода:

  1. воспользоваться документацией застройщика;
  2. начертить самостоятельно.

Первый способ

В документации на квартиру должен храниться ее план. Он содержит обозначения строительных элементов и точно отображает размеры помещений. Вариант исполнения подобного плана показан на картинке. Она кликабельная.

texpasport

Второй способ

К нему прибегают, если получение готового плана составляет какие-то трудности. Эскиз создается замерами доступными измерительными инструментами (рулетки, линейки, мерные шнуры) основных размеров комнат:

  • длины, ширины, высоты стен;
  • габаритов дверей и окон с указанием ориентиров их расположения от основных углов.

Перенося размеры на бумагу, сразу вычерчивайте их в едином масштабе. Для этого удобно пользоваться листами с миллиметровой сеткой или обычными школьными тетрадками, выполненными с разметкой в клеточку.

В качестве примера на картинке ниже показан набросок эскиза жилого помещения на 17,2 м2.

Эскиз комнаты в масштабе
Проставленные с наружной стороны чертежа размеры помогут ориентироваться при расстановке мебели, не загромождая рабочее пространство листа.


Виртуальная расстановка мебели

Необходимо замерить рулеткой габариты всех предметов, которые ограничивают пространство комнаты, определить им места стационарного расположения внутри помещения. В этом промежутке следует избегать установки электрических приборов.

Мебель не должна ограничивать свободу доступа к розеткам и выключателям, загораживать свет от источников. Применительно к нашему варианту было выбрано следующее расположение.

Эскиз расстановки мебели в масштабе

Расчет мощностей электрических потребителей в каждом помещении

Его необходимо выполнять для правильного выбора марки кабелей и проводов, учета их материала, поперечного сечения токопроводящих жил. Сейчас алюминий убирают из бытовой электрической проводки из-за ухудшенных эксплуатационных свойств.

Цепи освещения квартиры обычно потребляют малые мощности. Для них бывает вполне достаточно медных жил с сечением 1,5 мм2. Когда используются энергосберегающие и светодиодные лампы можно применить более тонкие провода.

При параллельном подключении бытовых приборов к силовым цепям их мощности складываются. Суммарную нагрузку в ваттах (обычно маркируется в киловаттах) следует разделить на 220 вольт. Получится общий ток в амперах.

По этой величине подбирают модели розеток и жилы кабелей. В силовых цепях рекомендуется использовать медные провода не менее 2,5 мм2 и розетки на ток не ниже, чем 6 ампер. Но в любом случае они должны соответствовать значениям максимальных нагрузок.

Нанесение на эскиз мест расположения светильников и коммутационных аппаратов

Перед тем как создавать план монтажа элементов электротехнической схемы, необходимо использовать для него условные обозначения, которые будут понятны, удобны, практичны. При этом необязательно пользоваться стандартными изображениями, утвержденными ГОСТами.

Для домашнего использования вполне можно обойтись простыми элементами, которые следует предварительно нанести на отдельном листочке и подписать их для памяти. Через какой-то промежуток времени эти данные пригодятся. Один из вариантов таких обозначений показан на фотографии.

Условные обозначения
Для наглядности комментирую надписи элементов в порядке их очередности:

  • розетка для подключения одного потребителя электроэнергии;
  • двойная розетка (таким способом можно обозначать тройную и любую другую увеличенную конструкцию);
  • одноклавишный выключатель;
  • двухклавишный выключатель;
  • лампочка люстры, светильника, точечного источника;
  • распределительная или распаечная коробка для соединения концов проводов и кабелей;
  • окончание провода для его дальнейшего подключения;
  • электрический силовой щит.

С учетом принятых обозначений и проведенной виртуальной расстановки мебели у нас получился эскиз следующего вида.

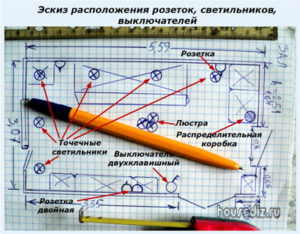

Эскиз расположения розеток светильников, выключателей

Подбор кабелей, проводов и розеток

Для подключения обычных розеточных групп внутри квартиры можно обойтись медными жилами с поперечным сечением 2,5 мм2.

Мощные электрические обогреватели, стиральные машины и электроплиты требуют больших диаметров провода. Определить его можно проведением расчета: разделить мощность потребления на напряжение сети для вычисления тока нагрузки, который является основным параметром для входа в таблицу электротехнического справочника.

По условиям эксплуатации электрического кабеля и величине тока нагрузки определяют минимальное поперечное сечение медной жилы и класс ее изоляции.

Для бытовых электрических приборов со средними нагрузками можно обойтись поперечным сечением 4 мм2, а с повышенными — 6 мм2.

Определение маршрутов прокладки проводки

Первоначально необходимо определить место в квартире для монтажа электрического вводного щитка. Раньше такое оборудование устанавливали в подъезде высотных зданий сразу для всех владельцев помещений, проживающих на одном этаже.

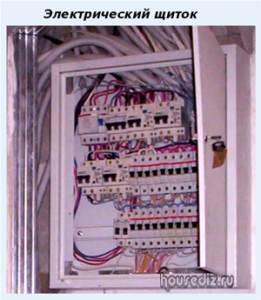

Электрический щиток
Сейчас количество потребителей электроэнергии у каждого хозяина значительно возросло: электропроводка требует реконструкции, количество коммутационных аппаратов и защит за счет использования различных автоматических выключателей и УЗО увеличилось. Их необходимо помещать в индивидуальном электрическом щитке.

Обычно место для него выбирают в коридоре около входной двери, что наиболее приемлемо как по удобству эксплуатации, так и по способам монтажа.

От электрического щитка делают разводку кабелей по всем помещениям. При этом можно выбрать одну из трех схем их прокладки:

  1. европейский вариант, называемый радиальным;
  2. тип «шлейф»;
  3. расключение в распределительных коробках.

Схема «звезды»

Этот способ еще имеет название бескоробочного. Он распространен в европейских странах, где принято на каждую отдельную розетку прокладывать собственный кабель и устанавливать на него защиты в квартирном щитке.

При таком подходе достигается лучшая безопасность и управляемость электрическими потребителями, характерная для систем «Умный дом». Но, здесь создается наибольший расход кабеля, минимум в три раза превышающий наши обычные потребности, и значительно увеличиваются трудозатраты.

Схема «шлейф»

Это упрощенный вариант звезды, когда несколько розеток объединяются в группы, а кабели разводятся одним из двух способов:

  1. непосредственно от автоматов квартирного щитка;
  2. через распределительные коробки.

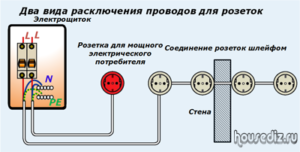

Два вида расключения проводов для розеток
Обе схемы «шлейф» и «звезда» кратко показаны на картинке. В наших квартирах они могут применяться комбинированно. Часто используют схему шлейфа для размещения розеток на одной стене в разных комнатах, когда кабель подходит с одной стороны, а затем через просверленные в стене отверстия подключается группа потребителей соседнего помещения.

Схема расключения распределительными коробками

Наиболее приемлемый для большей части российских потребителей способ, который используется в наших квартирах с советских времен. Его положительной чертой является экономичность, обеспечивающая минимальные затраты материальных средств.

Два способа расключения
При этом методе можно отказаться от квартирного щитка, распределив все электрооборудование в этажном щите, расположенном на лестничной площадке. Но, это делать надо с учетом минимального количества потребителей электроэнергии и небольших потребных мощностей для них.

От вводного щитка кабели можно пустить шлейфом или использовать параллельную схему подключения розеток и выключателей через распаечные коробки, от которых создается схема разводки звезды.

На практике чаще всего используется не какой-то один из трех этих описанных методов, а их комбинация, сочетающая определенные требования хозяина и местные наиболее приемлемые условия.

Фрагмент такого подключения потребителей может быть продемонстрирован следующей картинкой, когда созданы две отдельные линии потребления:

  1. силовых цепей питания через группы розеток;
  2. осветительных приборов.

Раздельный способ подключения кабелей силовых и освещения к квартирному щитку
В этом случае силовой кабель подает электроэнергию от вводного щита дома непосредственно в этажный/квартирный щиток. Через него, после прохода сквозь электрический счетчик и защитные устройства, напряжение распределяется по нескольким зонам, включающим оборудование кухни, жилых комнат, розеточных групп, осветительных приборов.

Для этого чаще всего питающий кабель разводится по распределительным коробкам, а уже от них напряжение подводится по всем потребителям. Здесь возможно создание схемы, использующей различные варианты подключения.


Изготовление эскиза электрической схемы одной комнаты

К этому этапу приступают после создания линейной схемы питания электрических потребителей всех помещений.

На эскизе вычерчивают линии, обозначающие маршруты прокладки электрических проводов с указание их отступа от потолка, пола, строительных конструкций. Особое внимание обращают на этот пункт при скрытом способе монтажа электропроводки внутри стен.

Существующие правила монтажа рекомендуют:

  • провода располагать однотипно по вертикали и горизонтали строго под прямыми углами, что облегчает последующую эксплуатацию и поиск возможных неисправностей;
  • расстояние от кабеля по стене до пола и потолка выбирают порядка 15 см или чуть больше:
  • пересечения с другим кабелями и трубопроводами стараются избегать, а в тех случаях, когда это невозможно сделать, создают отступы, обеспечивающие безопасность. При необходимости размещения проводки около трубопроводов отопления соблюдают воздушный зазор более 3 см.
  • Обводка электропроводки около труб отопления

  • воздушный зазор между пересекающимися кабелями обеспечивают не менее 3 мм;
  • высоту розеток и выключателей выбирают исходя из удобства пользования и подключения электрических приборов, стараясь располагать их однообразно. Предпочтение отдают схемам, когда провода к розеткам подходят снизу, а к выключателям спускаются сверху;
  • длину проводника в точке подключения для удобства работы увеличивают на 15÷20 см.

Учитывая все эти правила наш эскиз электропроводки зала приобрел следующий вид.

Эскиз -прокладки электрических кабелей и проводов
Для наглядности отображения линий кабели и провода показаны красным карандашом. В квартире используется:

  • общая магистраль осветительных приборов, которая от двухклавишного выключателя разделяется на две схемы:
    • люстры, создающей общее освещение из центра комнаты;
    • местных точечных источников;
  • две линии питания силовых розеток:
    • №1 от распределительной коробки комнаты;
    • №2 от шлейфа розеток соседней комнаты, подключенного через стену.

На эскизе остается указать высоту расположения светильников, розеток и выключателей. Тогда с его помощью можно рассчитывать потребные материальные средства и начинать электрический монтаж.

Заключительные 7 советов по монтажу электропроводки

  1. Быстрее, дешевле и надежнее заменить всю домашнюю электрическую сеть за один прием во всех помещениях, выполнив сразу ее полную реконструкцию. Разделения работ на этапы ее проведения по различным комнатам с одновременным проживанием в них желательно избегать по многим причинам.
  2. Хорошо продуманная и качественно выполненная документация по проведению реконструкции домашней сети является залогом надежной, безопасной и длительной ее эксплуатации.
  3. Планирование потребления электрических приборов и расчет под них элементов электропроводки позволяет оптимально использовать материальные средства.
  4. Выбор качественной электротехнической продукции одной фирмы для электрической проводки всех комнат обеспечивает длительный срок ее работы, избавляет от возникновения частых неисправностей, требующих постоянного ремонта.
  5. Поскольку прокладка кабелей и проводов относится к грязному виду работ, то выполнять их необходимо до начала штукатурки, выравнивания стен, поклейки обоев, декоративной отделки.
  6. Никогда не ограничивайте доступ электриков к распределительным коробкам, выключателям и розеткам. Возможность возникновения неисправности полностью гарантировать нельзя. А для поиска поломок придется снимать натяжные потолки, разбивать штукатурку на стенах, выполнять другие грязные операции.
  7. Сразу планируйте будущие работы. Через несколько десятков лет изоляция начнет стареть, потребует демонтажа. Также возможны случайные повреждения проводки, связанные с ее заменой. Это диктует необходимость ее прокладки с возможностью удобного доступа к ней.

Рекомендую к просмотру видеоролик, хорошо совпадающий по тематике с материалом статьи. Он удачно дополняет опубликованный текст.

В статье и видеоролике изложены вопросы, касающиеся проектирования схемы электропроводки в квартире. Если вы интересуетесь более подробным изложением отдельного направления темы, то пишите об этом в комментариях.
