Как программа Электрик 7.8 рассчитывает электропроводку квартиры

Программа Электрик 7.8

Домашний мастер часто сталкивается в повседневной деятельности с необходимостью выполнения различных расчетов, поиске необходимой справочной информации в виде таблиц, графиков, схемы для своей квартиры. Созданные современные компьютерные технологии призваны улучшить эту деятельность, быстро и качественно выполнить вычисления по заранее подготовленным алгоритмам.

Для облегчения проектирования и подбора необходимых компонентов бытовых электрических схем создано несколько специализированных сервисов. Среди них домашним целям хорошо отвечает программа Электрик 7.8. Она обладает понятным, простым интерфейсом, работает по понятной технологии, довольно точно и быстро выполняет свои задачи.

Привлекательности ей добавляет то, что распространяется программа Электрик 7.8 бесплатно, скачать ее можно с официального сайта производителя довольно быстро без всяких СМС, подтверждений телефонов, ввода капчи и предоставления адреса своей электронной почты.


Как получить программу Электрик 7.8 и запустить ее

На картинке показан внешний вид сайта разработчика, а также выделен яркой рамкой его электронный адрес.

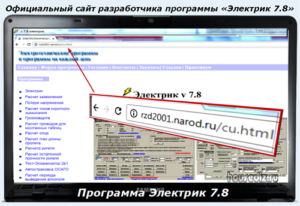

Официальный сайт разработчика программы Электрик 7.8
Введите эту информацию в поисковую строку любого вашего браузера, нажмите кнопку «Ввод».

Зайдя на сайт, сразу почитайте информацию о программе. Вы ознакомитесь с большим количеством ее возможностей и функций.

Какие-то из алгоритмов схемы вам пригодятся в дальнейшей работе.

Возьмите сайт в закладки. Последнюю версию всегда стоит брать только с официального сайта разработчика, так вы будете уверены, что качаете последнее обновление программы и в ней не будет содержаться никаких вирусов.

Загрузка на компьютер

Внизу перечня решаемых задач на странице сайта расположен текст «Скачать Электрик», выделенный гиперссылкой синего цвета. Вам необходимо просто кликнуть по нему, чтобы началась загрузка на компьютер в автоматическом режиме.

Только предварительно будет предоставлена возможность выбора одного из двух вариантов схемы:

  1. сохранить на Яндекс диск;
  2. закачать.

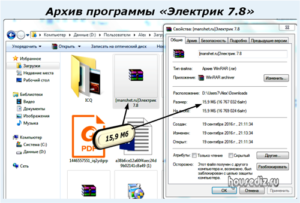

Архив программы Электрик 7.8
Вся программа упакована в архив. Его объем составляет всего 15,9 Мб. Показываю его свойства и расположение на моем компьютере после закачки в папке «Загрузки».

Кстати, автоматическую установку программы я не допустил, а проверил ее на наличие вирусов. У меня постоянно работает Eset Smart Security — надежный компьютерный защитник и сторож. Он проблемных файлов не выявил.

Установка программы

Процесс идет обычным стандартным образом без каких-либо особенностей. Программа предлагает место для ее расположения на диске «С:\» в стандартной директории Program Files, создает в ней каталог «CU».

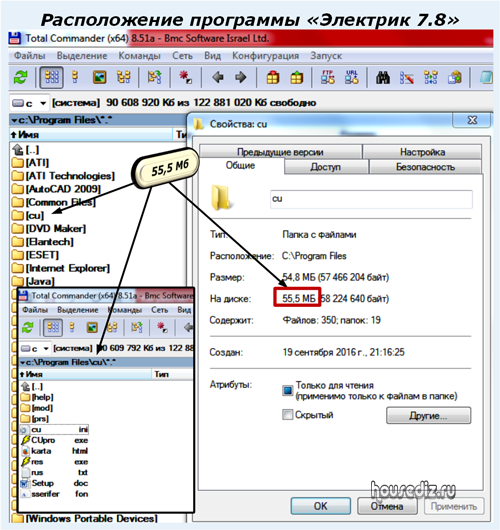

Расположение программы Электрик 7.8
После установки ее объем составил 55,5 Мб. А от размещения ярлыка на рабочем столе я отказался и снял галочку.

Считаю, что программа Электрик 7.8 у меня будет использоваться эпизодически по необходимости. Поэтому рабочий стол не засоряю подобной информацией.

Как запустить программу

Способ вызова через ярлык рабочего стола упускаю: я им не пользуюсь. Исполняемый запускаемый файл и путь к нему специально выделил на картинке. Кликайте по нему дважды левой кнопкой.

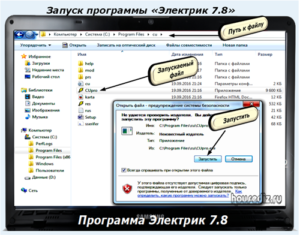

Запуск программы Электрик 7.8
Если кто-то пользуется блокировщиками запуска посторонних программ, как на моем компьютере, то разрешайте ему продолжить процесс установки, нажимайте кнопку «Запустить».

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Весь интерфейс представлен на одной странице, состоит из нескольких информационных блоков:

  • характеристики электросети;
  • способы прокладки проводки;
  • поправки;
  • виды расчетов;
  • дополнительных сведений.

Для проведения расчетов внутри домашней электропроводки внизу окна выбираем кнопку «Квартира» и нажимаем ее.

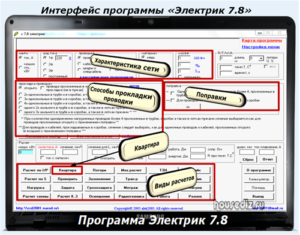

Интерфейс программы Электрик 7.8
Сразу откроется окно схемы квартирной проводки.

Ввод информации для расчета

Схема домашней проводки представлена в программе четырьмя вариантами. Переход между ними выполняется выделением точки в окне «Выбор схемы». Моментально включается та, на которую указано.

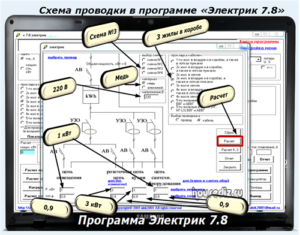

Схема проводки в программе Электрик 7.8
Я выбрал №3, как наиболее характерную схему для бюджетных квартир, не использующих питание электроплит.

Каждая схема предполагает радиальное питание потребителей по типу звезды, как рассказано в статье о подключении розеток и выключателей. Однако, использование метода шлейфа для подключения провода тоже вполне допустимо. Следует просто учесть особенности его коммутации.

В этом же окне необходимо указать остальные исходные данные расчета квартиры:

  • материал провода — выбираю медь. В современных квартирах пользоваться алюминиевыми проводами становится опасно: они слишком легко повреждается механическими нагрузками, обладают высокой пластичностью и оксидным слоем с повышенными диэлектрическими свойствами. Это является предпосылкой увеличения переходных сопротивлений и перегрева проводки, ведущей к пожару;
  • напряжение — указываю 220 вольт;
  • прокладка проводом — 3 жилы в коробе;
  • выбор провода —помечаю кабель и подтверждаю «Выбор проводников по ПУЭ»;
  • мощность потребителей — для цепей освещения и сантехники определяю 1 кВт, которого хватит с запасом, а кухне и розеточной группе назначаю 3. На первый взгляд маловато, да и резерв небольшой. Но, с учетом периодического, а не постоянного пользования бытовыми приборами вполне достаточно для бюджетной квартиры;
  • сos φ — просто указываю во всех клетках 0,9. Вполне подходит для схемы бытовой проводки.

Аналогичным образом вы можете ввести свои параметры, которые могу отличаться в зависимости от индивидуальных особенностей квартиры и ваших потребностей.

Выполнение расчета

Для его проведения нажимаем кнопку «Расчет». Программа очень быстро выдает результат.

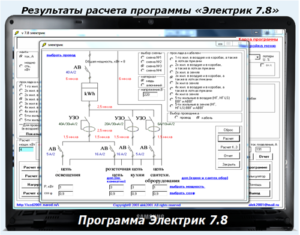

Результаты расчета программы Электрик 7.8
Она рассчитала:

  • толщину каждого провода электрической схемы квартиры:
  • основные характеристики защитных автоматов и УЗО.

Разберем результаты расчета подробнее.

Рекомендуемые провода

Обратите внимание на две косых черточки на обозначениях трасс перед всеми автоматами и УЗО. Они обозначают, что схема прокладывается двумя жилами провода, состоящих из фазы и рабочего нуля.

Их поперечное сечение выделено красным цветом и проставлено для каждой отдельной цепочки свое. Видим, что программа определила:

  • 1,5 мм кв — для жилы провода схемы освещения и сантехники;
  • 2,5 квадрата — на схему кухни и розеточную группу;
  • 6 квадрат на общие вводные цепи и защитную шинку РЕ.

Вполне соглашусь с такими рекомендациями. Единственная моя оговорка — напоминаю об опасности использования провода ПУНП. Объяснению причин запрета на его применение в квартире посвящена отдельная статья по опасным маркам проводов.

Рекомендую для домашней электропроводки использовать не провод, а кабели. Они обеспечивают большую электрическую безопасность схемы квартиры и дома.

Рекомендуемые автоматические выключатели

Программа Электрик вычислила автоматы с номиналами:

  • 40 ампер на схему ввода квартиры;
  • 16 — для кухни и розеточной группы;
  • 5 — остальным цепям.

Эти величины показаны синим цветом. Можно согласиться с таким решением. Однако, выбор автоматического выключателя так просто не осуществляется. На практике вам потребуется учесть ряд параметров:

  • особенности времятоковой характеристики;
  • зону работы электромагнитного и теплового расцепителей;
  • расчет селективности сети;
  • предельную коммутационную способность;
  • класс токоограничения;
  • сопротивление петли фаза-ноль;
  • и некоторые другие факторы.

Все это описано в статье о выборе модели автоматического выключателя. Рекомендую очень внимательно подойти к этому вопросу.

Рекомендуемые УЗО

Программа Электрик определила УЗО на:

  • 40 ампер номинального тока и 30 мА для утечки на цепь освещения и розеточную группу;
  • 20 ампер и 30мА — на защиту кухни;
  • 6 ампер и 10мА — схеме сантехники.

Вполне нормальный расчет устройств защитного отключения. Но я бы уточнил эти показатели следующим характеристиками:

  • вид конструкции (электронное или электромеханическое);
  • обеспечение селективности;
  • форма колебаний в сети.

Более подробно их анализ разобран в статье об УЗО и дифференциальных автоматах. Считаю, что не стоит пренебрегать этими вопросами. Ошибки в выборе конструкции могут привести к очень печальным результатам.

Делаем вывод

Компьютерная программа Электрик 7.8 хорошо справляется с поставленными задачами по расчету электрического оборудования. Ею можно и стоит пользоваться домашнему мастеру для проведения бытовых работ.

Но, полностью доверять полученным результатам и слепо их выполнять опасно. Все данные следует осмыслить, хорошо проанализировать применительно к конкретным условиям квартиры.

Больше полагайтесь на свой опыт и знания, а компьютерный расчет используйте как вспомогательный материал.

В заключение рекомендую к просмотру два видеоролика владельца «Советы электрика» и третий заключительный — «Заметки электрика».

Как работать в программе “Электрик”.

Расчет метража провода.

Расчет сечения кабеля, провода.

Возникшие вопросы по программе Электрик задавайте в комментариях, а с друзьями можете делится статьёй через кнопки соц сетей.
