Как надежно и безопасно подключить розетку к бытовой сети

Тройник в розетке

Как вы относитесь к тройникам и двойникам, работающим в бытовой проводке? Предполагаю, что неоднозначно. Они позволяют эксплуатировать бо́льшее количество электрических приборов, чем позволяет число розеток. Но пользоваться ими следует аккуратно.

Вот об этом и пойдет речь ниже. Надеюсь, что мои советы электрика помогут вам, как домашнему мастеру, занимаясь ремонтом квартиры своими руками, правильно подключать розетки к домашней проводке, пользоваться ими надежно и максимально безопасно.

Идея рассказать об этом зародилась после появления комментария от читателя Mmoguider к статье, рассказывающей о высоте размещения розеток и выключателей в квартире. Там я ответил ему кратко, а сейчас пытаюсь объяснить подробнее.


На какую мощность рассчитана розетка

При выборе розеточного механизма обращают внимание на номинальный ток, при котором он может длительно эксплуатироваться. Его величина маркируется с тыльной стороны корпуса.

Обозначения на розетке
Этот номинал нельзя превышать. Иначе возникнет режим, когда температурный нагрев от проходящего тока станет значительно превышать способности конструкции отводить тепло в окружающую среду. Это приведет к выгоранию контактов, может стать причиной пожара.

Представим, что в розетку на 6 ампер включен тройник с подключенным телевизором, блоком питания стационарного телефона и зарядным устройством мобильника, как показано на самой первой фотографии, или более мощный утюг на 1000 ватт мощности.

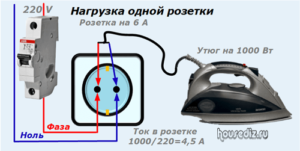

Нагрузка одной розетки
Через розетку и вставленную в нее вилку или тройник станет протекать ток нагрузки ко всем подключенным потребителям.

Прямо на картинке показан расчет рабочей нагрузки, который будет 4,5 А, что меньше, чем номинальная величина. Значит, мы имеем запас мощности, а розетка не перегружена.

Однако, если запитать от нее моющий пылесос с потреблением на 2000 ватт, то ток составит 2000/220=9 ампер. Эта величина больше, чем может выдержать розетка и ее механизм сгорит.

На какую мощность рассчитана бытовая домашняя проводка

Мы пришли к выводу, что величина тока в розетке может быть:

  1. нормальной для коммутируемых приборов;
  2. или критической, создающей предпосылки для возникновения аварий в бытовой проводке.

Заострим внимание на втором пункте. Электрики хорошо понимают, что все розетки подключаются параллельно. Это значит, что суммарное сопротивление их потребителей увеличивает общий ток через домашнюю проводку.

Нормальный режим эксплуатации

Рассмотрим две группы потребителей, запитанных по собственным цепочкам:

  1. холодильника с мощностью до 1000 Вт через розетку на 6 ампер и свой автоматический выключатель;
  2. стиральную машину и моющий пылесос по 2000 ватт каждый, включенные по индивидуальным розеткам 16 А через отдельный автомат силовых цепей.

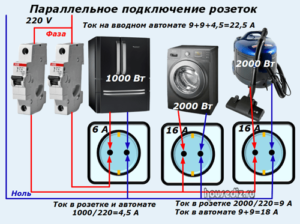

Параллельное подключение розеток
Все цепочки и розетки работают в нормальном режиме, имеют запас по току и резерв мощности. Ток в двух розетках не превысит 9 ампер. В то же время через автоматический выключатель пойдет 18 А, что недопустимо для номинала на 16. Поэтому автомат надо выбирать больший: на 20 или 25 ампер.

Вводной автоматический выключатель станет пропускать через себя 22,5 А, что исключит его номинальную величину уже на 20 ампер.

Аварийный режим эксплуатации

Число потребителей то же самое, но, их подключение выполнено через тройник к одной розетке на 16 ампер.

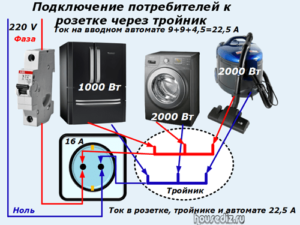

Подключение потребителей к розетке через тройник
Все токи от потребителей собираются в тройнике. Вы точно знаете его предельную нагрузку?

У меня работает такой, как на первой фотографии. Его номинальный ток всего 6 ампер.

Маркировка на тройнике
Однако продолжим анализ, допустив, что тройник не сгорит, хотя это маловероятно. Все токи силой 22,5 ампера станут протекать через розетку на 16 А и автомат. Возникает аварийная ситуация, которая должна быть предотвращена защитами.

Как выбирается электропроводка

Обратим внимание на этот вопрос потому, что токонесущие жилы должны надежно передавать приложенную к ним электрическую мощность, создавая нагрев металла и его изоляции не выше допустимой температуры. В противном случае диэлектрический слой нарушатся и через него пойдут токи утечек.

Тогда потенциал фазы может в любой момент оказаться на корпусе бытовых приборов или металлических строительных элементах, что приведет к электротравмам жильцов. Единственная возможность их предотвращения — использование УЗО. А если его нет, как обычно бывает, то неприятности обеспечены.

Напоминаем, что в местах плохого соединения проводов и нарушенных электрических контактах скачком возрастает температура. Она способна привести к пожару.

Провода в старых зданиях

Принцип обеспечения населения электроэнергией в советские времена решался за счет создания нескольких типовых проектов прокладки проводки в квартирах. Тогда это был оптимальный вариант решения задач государственного строительства.

старая проводка
Провода, с учетом невысоких по нынешним меркам нагрузок, выполнялась из алюминиевой проволоки 2,5 кв мм. На входе в квартиру работал счетчик на 5 ампер, а в каждой комнате было по две розетки. Их запас мощности был достаточен.

Сейчас же мощности бытовых приборов, да и их количество в каждой семье, резко возросли. А люди так и живут со старой проводкой и пользуются тройниками и удлинителями, что может привести к печальным последствиям.

Современные нагрузки могут создавать аварийные ситуации в старой алюминиевой проводке, которая рассчитана максимум на 20 ампер.

Современная проводка

Алюминиевые провода и кабели для прокладки в жилых помещениях действующими правилами уже запрещены. В старых же зданиях одни жильцы их меняют своими руками, а другие продолжают эксплуатировать, надеясь на русский «авось».

Блок розеток нижнего расположения на кухне
Для подключения розеток используют только медные провода и кабели с поперечным сечением жил на 6, 4 или 2,5 кв мм. При этом надо учитывать, что они выдерживают усредненный для разных условий эксплуатации ток на 27 А для 2,5 квадрата, 38 — для 4 и 46 ампер для 6 мм кв. Большие же нагрузки нет смысла рассматривать.

Как автоматические защиты обеспечивают электрическую безопасность

Мы разобрали нормальные режимы питания бытовых приборов по величинам создаваемых ими нагрузок для проводки и розеток. Эти токи должны надежно передаваться от источника электроэнергии к потребителю.

Теперь допустим, что внутри стиральной машины лопнул шланг с водой, а по влажному месту потенциалы фазы и нуля замкнулись. Или, например, неопытный домашний мастер просверлил кабель, находящийся под напряжением.

В обоих случаях сразу возникнет ток короткого замыкания, который сопровождается электрической дугой. Ее мощность не только сжигает изоляцию, но плавит проводку, разбрызгивая жидкий металл меди искрами во все стороны.

Чтобы предотвратить развитие пожара используют автоматические выключатели, которые в доли секунд полностью снимают напряжение с защищаемого ими оборудования. Их надо правильно подбирать по многим параметрам.

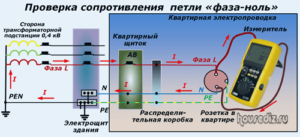

Проверка сопротивления петли «фаза-ноль»
Этот вопрос изложен отдельной статьей об устройстве автоматического выключателя и принципах его работы. Рекомендуем ознакомиться. Обратите особое внимание на проверку петли «фаза-ноль». Ее до сих пор мало кто делает. А это очень важно.

Как способы подключения розеток влияют на нагрузку домашней сети

Технология прокладки электрических проводов внутри квартиры может быть выполнена различными методами. Эта тема подробно изложена в статье о схемах подключения розеток под напряжение. Ознакомьтесь.

Один из методов обеспечения дизайна комнаты со старой проводкой состоит в использовании розеточных блоков, как показано на фотографии.

Блок розеток над столом в старой проводке
Только не забывайте о том, что необходимо постоянно контролировать подключенную к нему нагрузку и не допускать ее превышения для номиналов розеточного механизма, задействованных проводов и автоматических выключателей.

Наиболее безопасный способ подключения розеток — радиальный с питанием их от индивидуальных автоматов. Поскольку он самый затратный, а метод шлейфа — рискованный, то оптимально коммутировать розетки смешанным вариантом с контролем протекающих нагрузок.

Пришла пора подвести итог: подключать розетку к бытовой сети необходимо надежно и безопасно. Домашний мастер, выполняя эту работу, должен соблюсти баланс между:

  1. работающими нагрузками;
  2. коммутационными способностями розеточных механизмов;
  3. техническими возможностями бытовой проводки;
  4. налаженными защитами.

Обратите внимание на все 4 пункта. А сейчас рекомендуем посмотреть видеоролик владельца RozetkaOnline «Как подключить розетку».

Если у вас еще остались вопросы по этой теме, то задавайте в комментариях. На всякий случай напоминаем, что вам сейчас удобно поделиться прочитанным материалом с друзьями в соц сетях.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(7 голосов, в среднем: 5 из 5)

2 комментария

  1. Алексей, очень интересная тема, много чего полезного извлек из нее. А также у меня имеется и вопрос как раз по теме. Как лучше соединить провод к клеммам розетки? Следует ли конец провода делать в кольцо и использовать гровера для качественного соединения?

    1. Максим, здесь действует простой принцип: чем больше площадь соприкосновения провода с контактной площадкой, тем меньше будет электрическое переходное сопротивление создаваемого контакта и потери энергии на его нагрев. То есть через большую площадь лучше течет ток, естественно, при нормальном ужиме винта.
      Однако производители вполне допускают вставку небольшого конца провода под зажимную клемму, что повсеместно выполняется и обеспечивает какую-то экономию. При оптимальных нагрузках на розетку это вполне оправданно.
      Мое мнение: кольцо лучше работает при экстремальных нагрузках тока на контакт. Его делали почти во всех соединениях до развала СССР. Такие подключения функционируют до сих пор. Проверено временем.
      Насчет гровера у меня мнение двоякое. При правильной установке обеспечивается постоянный ужим за счет сжатой пружины. Но на панелях подстанции встречались случаи, правда редкие, когда металл шайбы лопался и контакт пропадал. Из-за этого мы от гроверов отказались и выкидывали их при каждой возможности, а ужим компенсировали проверке механики панелей проажтием винтов отверками.
