Как выбрать электрическую розетку для домашней проводки

Современный человек в быту постоянно пользуется электроприборами. Они значительно облегчают повседневную деятельность по приготовлению пищи, приведению в порядок внешнего вида, уборке, ремонту, получению информации, обеспечению досуга.

Бытовые приборы питаются электроэнергией через стационарно подключенные розетки. В них создаются контактные соединения с электрической вилкой образуются цепи для передачи токов нагрузки от домашней сети потребителям. От надежности этих контактов зависит ресурс общий работы, безопасность человека и электропроводки.

Розетки могут работать длительно в исправном состоянии или быстро выйти из строя при неудачном выборе конструкции, нарушении правил эксплуатации, неправильном монтаже. Поэтому их характеристики необходимо учитывать при покупке и соблюдать при эксплуатации. Ведь при изготовлении они создаются под выполнение определённых технологических задач.


Особенности различных конструкций

Устройство любой розетки состоит из:

  • диэлектрического основания, которое раньше изготавливалось из фарфора или керамики, а сейчас — высокотемпературных пластмасс;
  • подпружиненных латунных контактов различной конструкции;
  • узла крепления розетки в корпусе установочной коробки или на накладной поверхности;
  • клемм подключения проводов;
  • изолированного корпуса.

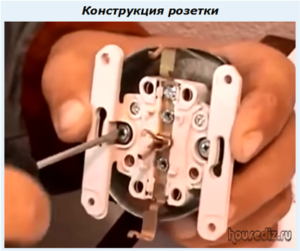

Конструкция розетки

При выборе конструкции розетки для дома обращают внимание на:

  1. тип электрической проводки, используемой в помещениях;
  2. диэлектрические свойства и устройство корпуса, обеспечивающие условия безопасной эксплуатации электроприборов при различных воздействиях окружающей среды;
  3. конструкцию механизма контактного соединения;
  4. способ монтажа проводов электрической сети;
  5. возможность подключения защитного РЕ-проводника;
  6. бренд производителя.

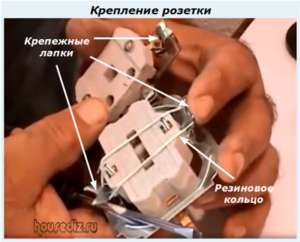

Крепление розетки

Тип электропроводки

Розетки выпускаются с двумя различными конструкциями корпуса, которые в принципе исключают их совместимость для подключения кабелей и проводов, расположенных:

  1. скрыто внутри стен или строительных конструкций;
  2. открыто накладным методом на их поверхности.

Розетки для внутренней проводки

Их механизм устанавливается внутрь монтажной распределительной коробки, которая требует дополнительного скрытого размещения в стене с закрытым подводом проводов.

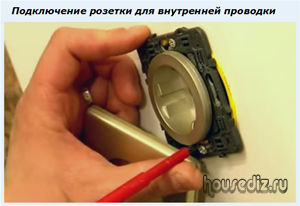

Подключение розетки для внутренней проводки
Корпус такой розетки открыт со всех сторон и скрывается в установочной коробке при монтаже, крепится в нем, защищается декоративной крышкой.

Крепление розеточного механизма осуществляется завинчиванием винтов, расклинивающих зажимные лапки, создающие прочное зацепление с установочной коробкой. Иногда крепеж может быть выполнен непосредственно в ее корпусе винтами.

Розетки для наружной проводки

Их механизм полностью спрятан под диэлектрическим корпусом, который выступает над поверхностью стены и крепится накладным методом.

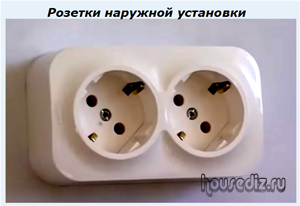

Розетки наружной установки
Для ввода кабеля предусмотрены перегородки, в которых прорезаются отверстия.

Защитные свойства корпуса

Контакты розетки и вилки оголены. При работе к ним нельзя дотрагиваться. Чтобы исключить случайное прикосновение человека к открытым частям электропроводки создается диэлектрический кожух, защищающий место соединения.

Конструкции корпуса розетки и вилки изготавливают по определенным стандартам, учитывающим нормативы международных правил, описанных технологией Ingress Protection, которая на практике обозначается аббревиатурой с кодом «IP» и двумя последующими цифрами.

Расшифровка способов маркировки электрических устройств по этой системе более подробно изложена статьей “Что такое класс защиты корпуса прибора по IP”. Ознакомьтесь с ней. Она поможет вам выбрать розетки и выключатели с классом защиты 2, 3 или 4 от проникновения посторонних предметов либо 2, 3, 4 от попадания воды и жидкостей в соответствии с конкретными условиями эксплуатации в помещениях.

Например, для обычной жилой комнаты можно подобрать конструкции розетки класса IP20, а для оборудования ванной — IP44.


Конструкция механизма контактов

При установке вилки в розетку через созданные контакты проходит ток нагрузки, а при выдергивании — под его действием образуется электрическая дуга. Она создает повышенный нагрев, воздействует на металлические и изоляционные материалы.

Ужим

Контакты розетки при работе должны плотно обжимать электроды вилки. Этим создаются минимальные потери напряжения на переходном сопротивлении. Когда ужим отсутствует, то возникает излишний нагрев, который при больших нагрузках может привести к выгоранию контактов или даже пожару.

По этой причине розетки подбирают под диаметр электродов вилки электрических приборов. Сейчас в эксплуатации у владельцев квартир существует два стандарта бытовых устройств с вилками и розетками старого советского образца и современных разработок.

Они созданы по разным нормативам и удовлетворительно сочетаются при небольших токах нагрузок. Когда же мощность потребителя достигает киловатта или больше, то происходит повышенный нагрев.

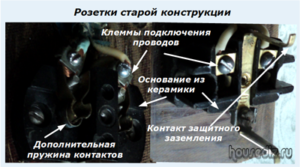

Розетки старой конструкции
Наличие дополнительных пружин на контактах всегда способствует продлению ресурса эксплуатации.

Неправильный выбор контактной системы у розетки и вилки может привести к различным неисправностям, которые следует избегать.

Гашение электрической дуги

На диэлектрическом основании розетки около гнезд контактов вилки производители могут создавать дополнительную перемычку, изолирующую расстояние между электродами. У дешевых моделей ее обычно не применяют.

При разрыве цепи вытаскиванием вилки часть электрической дуги гасится на этой перемычке. В результате снижается тепловое воздействие тока на электроды и пластик корпуса, дольше сохраняется их декоративная форма.

Способы монтажа проводов

Клеммники для коммутации электрических цепей могут выполняться различной конструкции, учитывать типовые схемы подключения розетки.

При выборе последовательного способа или метода шлейфа имеет смысл использовать конструкции, имеющие по два гнезда для крепления различных проводов на один контакт. Это позволяет сокращать время монтажа, что является критичным при большом объеме однообразных работ электромонтажниками и не сильно влияет на условия подключения одной розетки к бытовой сети домашним мастером.

Наличие защитного РЕ-проводника

Розетки выпускаются с двумя или тремя контактными электродами подключения вилки. Их назначение и различия подробно изложены в статье “Зачем в розетке три контакта”. Рекомендуем внимательно ознакомиться с ней.

РЕ-проводник выполняет защитные функции, требует внимательного, грамотного монтажа по строгим нормативам. Он обязателен для схем, требующих подключения контура заземления в целях повышения безопасной эксплуатации.

Подключение корпуса электроприбора к контуру заземления выполняется РЕ-проводником через контакт, который образуют вилка и розетка.

Видеоанализ характеристик розетки

Описанные в статье особенности розеток подтверждает видеоролик консультанта, директора торговой компании из Киева Андрея Куценко.

Бренд производителя

Надежной работой и красивым дизайном обладают розетки известных европейских компаний АВВ, Legrand, Polo и других. Они отличаются повышенной стоимостью.

Среди производителей Турции и Китая можно встретить розетки хорошего качества и приемлемой цены. Помочь оценить их эффективность призван другой видеоролик Андрея Куценко.
