Схема освещения и программа Microsoft Visio для ремонта дома

План электропроводки в Visio

Электропроводка жилых помещений обычно состоит из трех отдельных частей: силовой розеточной группы, системы освещения и слаботочных цепей, к которым относят телефон, сигнализацию, проводные компьютерные сети, домофон и другое оборудование. Вся эта схема выполнена кабелями и проводами со скрытым расположением, часто даже неизвестным хозяевам.

Домашнему мастеру, выполняющему ремонт квартиры своими руками, приходится разбираться со всеми этими вопросами. Наши советы помогут создать подробный план освещения комнаты не только на черновом листе бумаги, а с помощью компьютерной программы Microsoft Visio с соблюдением масштаба.

План может храниться в электронном виде или быть распечатанным на бумаге. Его наличие облегчает не только последующие ремонты, но поиск возможных неисправностей, которые всегда возникают в самое неподходящее время.


Излагаемый ниже материал является продолжением прошлой статьи о создании плана комнаты в программе Визио. Если вы не читали ее, то ознакомьтесь. Изложенные в ней сведения послужат основой для вычерчивания схемы освещения комнаты, а на созданном там чертеже мы будем добавлять новые элементы.

Чертеж спальни с мебелью

Инструменты Microsoft Visio для черчения электрических схем

Программа Визио позволяет работать со слоями, группировать объекты и выполнять с ними множество различных действий. Я специально их не буду рассматривать, а покажу только самое необходимое для уровня начального пользователя — домашнего мастера.

Работа с новыми страницами

Сначала откроем прошлый документ программы Microsoft Visio, в котором у нас был начерчен план комнаты и обозначим на нем места расположения светильников, выключателей, кабелей и распределительных коробок.

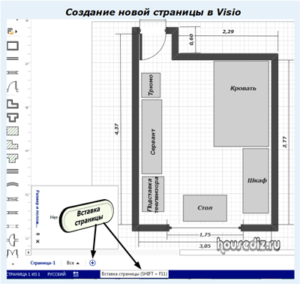

Для наглядности я немного упростил тот чертеж, а на его основе создаю в программе Визио дополнительную страницу, нажав на кнопку «Выбор страницы», расположенную в самом низу рабочего окна.

Создание новой страницы в Visio

При этом созданный ранее файл с чертежом комнаты остается в первозданном виде на странице №1, а работу буду выполнять на очередной. Ей можно задать новые параметры и масштаб. Для этого достаточно кликнуть правой кнопкой мыши по надписи, а в контекстном меню выбрать соответствующий раздел. Его настройки интуитивно понятны. Они описаны в предыдущей статье.

Параметры новой страницы в Visio

Ничего перестраивать не будем, только сменим инструменты «Плана комнаты» на электрические шаблоны, а сам чертеж на первой странице целиком выделяем (Ctrl+A), копируем (Ctrl+С) и через память буфера обмена (Ctrl+V) переносим на новую страницу.

Смена шаблонов

Работу выполняем в два этапа:

  1. закрываем набор старых инструментов;
  2. вызываем новый комплект.

Закрытие старых шаблонов

Правой кнопкой делаем клик по значку «>», раскрывающему панель с шаблонами, а в контекстном меню выбираем пункт «Закрыть все наборы элементов».

Закрытие наборов элементов в Visio

Все шаблоны исчезли.

Шаблоны закрыты

Открытие шаблона «Электротехника, базовые компоненты»

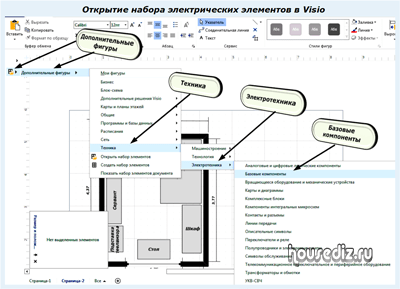

Подводим курсор к значку «Дополнительные фигуры», расположенному слева в верхней части окна и левой кнопкой мышки открываем его. Выбираем последовательно «Техника», «Электротехника», «Базовые компоненты».

Открытие набора электрических элементов в Visio

Получаем набор базовых инструментов для черчения электрических схем.

Открытый набор базовых компонентов

Доработка плана комнаты

Вычерчивание стены

Чтобы составить схему расположения электропроводки осветительной сети потребуется создать дополнительный вид стены, на которой расположен выключатель и распределительная коробка. С этой целью создаем новую страницу в документе программы Microsoft Visio и в ней в масштабе 1:10 делаем чертеж стены.

План стены с выключателем

Указываем на ней место расположения выключателя с распределительной коробкой, а также габариты мебели.

Сразу стоит заметить, что электропроводка в квартире старая. Она выполнена по устаревшей схеме заземления TN-C и будет подвергаться реконструкции. Высота расположения выключателя, да и розеток меня не устраивают. Запланирована их переделка по нормативам новых технологий.

Выключатель с распределительной коробкой я не стал показывать стандартными электрическими обозначениями, а вставил их картинками в формате PNG на прозрачном фоне. Для этого использовал функцию Microsoft Visio «Вставка», «Рисунок», «Изображение с компьютера».

Вставка рисунка в чертеж Visio

Естественно, что картинки выключателя надо подготовить для вставки. Обычно я пользуюсь программой Фотошоп, как наиболее приемлемой. Ее упрощенная версия Photoshop Online тоже позволяет решать подобные задачи. Их осуществление показано в одном из моих старых видеороликов.

Нанесение элементов освещения на план комнаты

Вид сверху на комнату нужно использовать для указания мест размещения люстры и выключателя с распределительной коробкой. Два последних элемента у меня совпадают по вертикали и будут показаны одним устройством. На виде стены их положение разделено.

Для этого в электрических шаблонах программы Визио выбираю инструмент «Лампа 2».

Выбор шаблона Лампа 2 в Visio

А дальше переношу его на план комнаты и устанавливаю по месту расположения. Пришлось отрегулировать толщину линий и габариты шаблона для нормального отображения. Эти операции подобны тем, которые выполнялись раньше. Поэтому их не объясняю, а показываю готовый результат.

Люстра и выключатель на плане комнаты

Координаты светильника и выключателя указываю на схеме программы Microsoft Visio. Здесь же для не электриков вставил картинку люстры, чтобы им было понятнее.

Вычерчивание схемы освещения

Понятно, что люстра закреплена на потолочной плите, а распределительная коробка смонтирована под ней непосредственно на стене. Ниже ее расположен выключатель.

Домашний мастер, выполняющий ремонт квартиры своими руками с реконструкцией электропроводки, должен представлять и начертить:

  1. маршруты прокладки кабельных линий с проводами схемы освещения и розеточной группы;
  2. способы их коммутации.

Маршруты кабельных линий

При планировании новой электропроводки трассы для нее прокладывают короткими отрезками прямых линий, располагая их строго под прямыми углами друг к другу и горизонту с вертикалью.

Это общепринятое правило облегчает поиск возможных неисправностей в скрытой проводке и снижает вероятность ее повреждения при просверливании отверстий в стенах для крепления мебели.

Как выполнена у меня трассировка кабелей я точно не знаю, а только предполагаю, основываясь на опыте и знании различных способов прокладки электропроводки в жилых помещениях. Поэтому показываю приблизительно, а во время предстоящего ремонта буду уточнять и вносить коррективы в чертеж.

Для изображения кабельной линии можно воспользоваться специальным шаблоном «Линии/кабели» Microsoft Visio, находящемся в поле «Линии передачи».

Открытие набора элементов «Линии передачи» в Visio

Однако я поступлю проще и покажу черчение магистрали без шаблона простой линией из вкладки «Главная». Так удобнее для домашнего мастера.

Инструмент «Линия» в Visio

Получилась вот такая схема освещения на плане комнаты с видом сверху. Трассу кабеля для наглядности я показал коричневым цветом. Она берет питание от защитного автоматического выключателя, установленного в квартирном щитке.

Магистрали освещения на плане комнаты

А это расположение тех же самых магистралей на плане стены в Microsoft Visio.

Магистрали освещения на плане стены

Схема подключения люстры к выключателю

Существует несколько способов управления светильниками и подключения проводов к ним. В моем случае используется двухклавишный выключатель и люстра на три рожка с лампочками накаливания, которые я заменил на светодиодные конструкции, подобрав их по основным техническим характеристикам.

Эта замена не повлияла на схему управления освещением комнаты, представленную ниже.

Принцип подключения люстры к двухклавишному выключателю

Единственное ограничение — у меня из-за старой электропроводки отсутствует РЕ-проводник. Его придется монтировать дополнительно.

Для лучшего представления этой темы я записал видеоролик “Как начертить схему освещения комнаты программой Microsoft Visio”.

Задавайте вопросы в комментариях по теме статьи, если они еще остались. Сейчас вам удобно поделиться этим материалом с друзьями в соц сетях.
