Как просто программа Visio создает частный план комнаты

План комнаты в Visio

Чтобы качественно выполнить ремонт квартиры своими руками ее владельцу требуется продумать дизайн каждой комнаты, тщательно спланировать свою работу, сохранить ее результат.

Не так давно все эти действия требовали владения навыками чертежника: необходимо создать эскиз каждого помещения на бумаге в масштабе с указанием размеров.

В принципе ничего сложного такая работа не требует. Пример ее оформления приведен в статье о планировании схемы электропроводки.

Сейчас мы массово пользуемся компьютерными технологиями, облегчающими процесс творчества. Они позволяют использовать программы для создания индивидуального дизайна. Мы же рассмотрим простые советы домашнему мастеру о том, как общедоступная компьютерная программа черчения Visio помогает нарисовать частный план комнаты с мебелью, сохранить чертеж не только в электронном виде, но распечатать на бумаге.

Пользоваться ей не сложно, интерфейс доступен, интуитивно понятен даже школьникам младших классов.

В статье мы будем создавать план спальни в Визио пошагово с подробным показом каждого действия картинками с комментариями. Вам будет просто выполнить эти действия по своими индивидуальным размерам.


Программа Визио и ее особенности

Довольно мощный компьютерный сервис от компании Майкрософт имеет несколько известных приложений, предназначенных для удобной работы пользователей. Графический редактор Visio входит в общий пакет доступных программ, устанавливается на новом компьютере при его покупке.

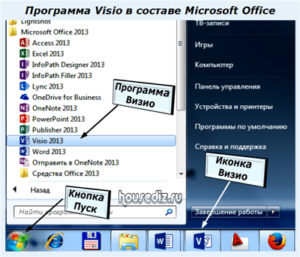

Программа Visio в составе Microsoft Office
Если рассматривать разные версии офисных пакетов, то для домашнего мастера нет особой разницы между ними. Любая программа Визио, вне зависимости от года выпуска, позволяет создать план квартиры и работать с ним далее. Везде действия одинаковые.

Когда этот редактор не установлен, то скачать программу Визио можно с официального сайта разработчика, заплатив за нее. Однако много пользователей отказываются от оплаты, ищут незаконные обходные пути для ее получения.

Бесплатно программа Visio может быть скачана на торрентах. Процесс этот не простой, но реальный. Ради интереса проверил и нашел версию за 2007 год. Она оказалась вполне работоспособной. Но пользуюсь лицензионной разработкой без нарушения авторских прав производителя Визио.

Запуск и интерфейс Visio

Создание документа

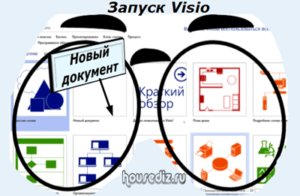

Начать работу программы Visio можно разными путями. Я сразу создаю новый документ.

Запуск Visio
Когда он открывается, то нажимаю кнопку «Файл» и выбираю команду «Создать». В открывшейся директории кликаю «Категории» и нахожу «Карты и планы этажей». Жму эту вкладку, ищу «План этажа». Остается кликнуть кнопку «Создать».

Создание плана этажа в Visio

Интерфейс окна

Открывается стандартное рабочее поле Visio. Его структура повторяет ту, что используется в Microsoft Word, да и работа она так же. Просто сравните инструменты меню вкладки «Главная» в обеих программах.

Интерфейс окна программы Visio
Основные действия выполняются одинаково, отличаются только инструменты.

Полезные настройки

Чертежные программы созданы для работы с электронными документами и распечатывания их на листе бумаги в масштабе. Поэтому следует сразу подготовить их для размножения на принтере, выставить размер страницы, настроить ее параметры, масштаб и инструменты.

Размер страницы

Открываем вкладку «Конструктор», а в ней — «Размер». Обычно я пользуюсь «А4» потому, что это основной лист, вставляемый в принтер. Он стоит по умолчанию. Распечатанные куски большого чертежа просто склеивают по меткам.

Выбор листа в Visio
Если планируется работа с плоттером, то можно выставлять увеличенный размер.

Здесь же выбирается ориентация листа: книжная или альбомная.

Параметры страницы Visio

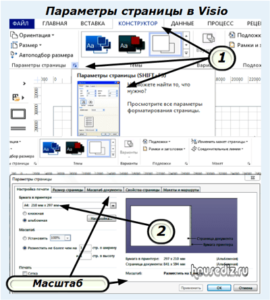

В этой же вкладке «Конструктор» выбирается масштаб чертежа и все настройки для печати.

Параметры страницы в Visio
Масштаб Визио следует устанавливать наиболее подходящий, например, 1:10.

Масштаб документа в Visio

Отображение сетки

Полезная функция Визио создания клеточек по всей площади рабочего листа значительно облегчает черчение линий строго по горизонту и вертикали. Сетка отображается на окне веб-страницы, но не на листе бумаги после печати.

Для ее вызова надо во вкладке «Вид» поставить галочку на окошке «Сетка».

Настройка сетки в Visio

Размеры объектов

Еще одна полезная функция программы Визио, позволяющая точно вычерчивать габариты деталей. Во вкладке «Вид» открываем «Область задач» и в ней выбираем «Размер и положение». На рабочем поле Visio откроется небольшое окно, в котором будут указываться все параметры выделенного объекта, его координаты на плоскости чертежа.

Окно активное: оно позволяет прописывать и менять каждый размер.

Размеры объектов в Visio

Отображение инструментов Плана комнаты

Первоначально инструменты в виде заготовленных шаблонов расположены слева от рабочей области. Они сгруппированы одной вертикальной линией. В таком положении они не закрывают чертеж, но пользоваться ими из этого состояния не очень удобно.

Их можно развернуть, нажав на соответствующую галочку в верхней части, или возвратить назад.

Разворачивание окна фигур в Visio
Существует еще масса полезных настроек программы Visio, но для начала работы вышеперечисленных вполне достаточно.

Создаем план комнаты

Программа Визио предоставляет возможность выбора подготовленных шаблонов помещений из своей библиотеки. Я специально выбрал спальню с размерами 3,05 на 4,37 метра. У нее обрезана часть стены, занятая встроенным шкафом купе, расположенным в коридоре. Форма комнаты не прямоугольная, а угловая. Ее будем чертить.

Вычерчивание формы и габаритов помещения

Напоминаю, что масштаб листа Визио выставлен так, чтобы его 10 см отображали 1 метр длины комнаты.

Перенос шаблона

В инструментах выбираю фигуру «Угловая комната». Кликаю на нее левой кнопкой и, удерживая, перетаскиваю в рабочее поле программы. Кнопку отпускаю, а шаблон со стандартными размерами отображается в масштабе.

Выбор шаблона «Угловая комната» в Visio
Теперь требуется настроить его по своим размерам, сделать важные выноски, выбрать удобный шрифт.

Выставление размеров помещения

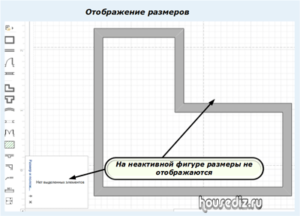

Следует учитывать, что на неактивной фигуре размеры не отображаются.

Отображение размеров
Чтобы они появились надо объект выделить, навести на него курсор, кликнуть левой кнопкой мыши.

Затем в дополнительном окне размеров вместо «3 м» прописываю свою величину — 3,05. Нажимаю Enter. Программа Визио автоматом вносит коррективы в чертеж.

Выставление ширины помещения
Таким же способом поступаю с высотой помещения, меняя ее на значение 4,37 м. Основные габариты сформированы, осталось выставить размеры угла. Он составляет 2,29х0,6 метра.

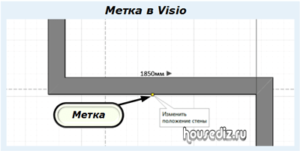

Для этого подвожу курсор к метке фигуры, выделенной небольшим желтым квадратиком, а затем тяну его вверх левой кнопкой мыши, отслеживая изменение размера по вертикали.

Метка в Visio
Устанавливаю выступ 0,6 метра.

Установка размера по метке в Visio
Так же поступаю с другим размером 2,29 м.

Выставление размера угла
Получаю окончательный план комнаты — спальни, созданный по размерам в масштабе. Он послужит базой для выполнения других чертежей в Visio.

План комнаты в программе Visio
На созданный чертеж требуется установить выноски основных габаритов, которые помогут расставлять мебель, выбранную с помощью компьютерной программы, и удобно расположить розетки и выключатели в комнате на оптимальной высоте.

Работа с выносками

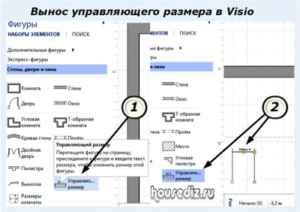

Разворачиваю окно с инструментами фигур и выбираю управляющий размер. Перетаскиваю его мышью на рабочую область чертежа.

Вынос управляющего размера в Visio
Его надо привязать к определенной детали. Для этого устанавливаю курсор на линию (позиция 1) и перемещаю мышкой на чертеж по меткам.

Перенос управляющего размера в Visio

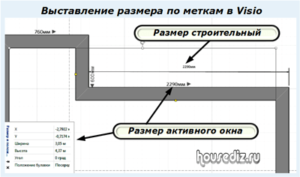

Далее остается сдвинуть метки по концам детали и отодвинуть линию стрелки на оптимальное расстояние. На фото показано, что созданный строительный размер полностью соответствует тому, который показывается в активном окне.

Выставление размера по меткам в Visio
Таким образом выставляю все габариты на плане комнаты.

Выставление размеров по меткам
Не устраивает меня в этом чертеже стиль шрифта и его маленький размер.

Настройка шрифтов

Для исправления ситуации одновременно нажимаю на клавиатуре кнопки «Ctrl+A», выделяя все элементы чертежа и указываю шрифт «Вердана», кегль 30, курсив и полужирный.

Работа с шрифтами в Visio
Жму ввод. Получаю желаемый результат.

Размеры спальни
Такой чертеж напоминает загадку про огурец. В комнате отсутствуют окно и дверь. Чертим их.

Размещение окна и двери

Как начертить дверь комнаты

Перетаскиваю шаблон на рабочую область чертежа и с помощью меток устанавливаю его место. Выставляю размер в соответствии с реальным значением.

Перенос шаблона двери на чертеж

Как начертить окно

Действия выполняются по предыдущему алгоритму с использованием своего шаблона.

Перенос шаблона окна на чертеж
Не забываем указать размеры проемов двери и окна, привести в соответствие их шрифты. Получился вот такой чертеж помещения спальни.

Готовый чертеж спальни
Обратите внимание, что я его повернул программой Визио на 90 градусов против хода часовой стрелки для удобства восприятия на веб устройствах. Теперь в комнате расставим мебель.

Проект расстановки мебели

На созданном плане указываем места, занятые мебелью. Все это просто делать по однотипной технологии. Пример рассмотрим на вычерчивании кровати.

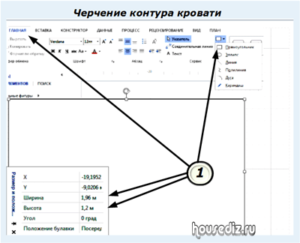

Черчение контура кровати
Для этого на вкладке «Главная» выбираем фигуру для черчения «Прямоугольник» и переносим ее на рабочее поле. Выделяем и прописываем в окне размеров ширину с высотой. Моя кровать имеет габариты 1,92х1,2 м. Проекция создана. Остается ее просто переместить курсором мыши в нужное положение, выноской показать размеры, подписать. Все это уже делали ранее.

Так поступаем со всей мебелью. В результате план комнаты для спальни приобрел следующий вид.

Чертеж спальни с мебелью
Место внутри занято довольно плотно. Розетки, выполненные по схеме TN-C, спрятаны за шкафом и сервантом. Доступ к ним сильно ограничен. Питание электроприборов по старой электропроводке осуществляется через удлинители.

Поэтому сейчас планируется ремонт и монтаж новой проводки по трехпроводной схеме. Потребуется создавать план размещения розеток и выключателей. Но, это тема очередной статьи по работе в программе Visio.

Как сохранить созданный документ

Электронная версия сохраняется так же, как в ворде кнопкой «Сохранить».

Сохранение электронного документа
Если же нужна бумажная копия документа, то ее распечатываем на принтере, используя настройки «Параметры страницы», которые немного описаны выше. Потребуется подобрать режим печати для конкретного принтера.

Вот такими простыми действиями программе Визио позволяет создавать быстро и качественно чертеж и план комнаты. Аналогичным способом можно поэтапно планировать вид целой квартиры или частного дома.

По теме статьи создал видеоролик, в ходе которого вы сможете оценить время, затраченное программой Visio на создание этого плана.

Часть 1:

Часть 2:

А также рекомендую ознакомиться с видео владельца «Использование ПК в пожарной охране» “Пример создания поэтажных схем в Visio”.
