Схема розеточной группы проводки квартиры и программа Visio

Программа Visio и схема розеточной группы

Продолжаем раскрывать тему ремонта комнат своими руками и доступного планирования работ с помощью распространенных компьютерных сервисов.

В двух предыдущих статьях мы рассказали о том, как с помощью приложения Microsoft Office, а точнее его графического редактора Визио создать план комнаты в масштабе и разместить на нем схему освещения. Пришло время разобраться с очередной темой: показать принципы разработки маршрутов для проводки розеточной группы объектов электрооборудования квартиры.

Надеемся, что наши советы помогут домашнему мастеру разобраться с прокладкой кабелей для розеток, создать общую схему электрической проводки квартиры программой Microsoft Visio.


Структурно схема электропроводки квартиры разделяется на три составных части:

  1. силовые цепи, питающие все бытовые приборы через розеточную группу или напрямую от квартирного щитка;
  2. освещение комнат, которое имеет смысл делать основным и резервным;
  3. слаботочные потребители: проводные компьютерные сети, телефон, охранную и пожарную сигнализацию, антенные кабели, домофон и другое оборудование.

Назначение розеточной группы и общей схемы электропроводки

Силовые цепи потребляют основную мощность, выделенную для владельца квартиры. По ним проходят наибольшие токи нагрузок, а к их созданию предъявляются повышенные требования.

Розеточная группа и кабель к ней рассчитываются по:

  • тепловому воздействию тока;
  • расположению наиболее безопасных маршрутов;
  • выбору защитных устройств;
  • удобству пользования.

Все эти вопросы учитывают в общей схеме электропроводке квартиры. Их отражают в проектной документации на чертежах и схемах, оговаривают в пояснительной записке.

Чертеж кабелей и розеток на плане квартиры в Microsoft Visio

Работу будем выполнять последовательно. Начнем с плана комнаты с магистралями и схемой освещения, созданной в прошлой статье о работе в программе Визио.

Магистрали освещения на плане комнаты

А также используем созданный там же план стены того же назначения.

Магистрали освещения на- лане стены

Схема размещения розеточной группы квартиры может быть создана разными способами. В прошлой статье были указаны два:

  1. работа с электрическими шаблонами Microsoft Visio;
  2. вставка изображений в формате PNG, для создания которых использовалась программа Фотошоп или его бесплатный аналог — Phote editor online.

Сейчас будем создавать розетку за счет самых доступных инструментов графического редактора Microsoft Visio.

Как начертить оригинальную розетку программой Визио

В целях наглядности и удобства пользования отойдем от установившихся стандартов, а масштаб соблюдать не станем. Просто сделаем произвольный увеличенный рисунок розетки, понятный даже дошкольнику.

Открываем созданную ранее схему в программе Visio и переносим ее на другую страницу. Старая работа останется целой, а новую будем изменять, дополнять, дорабатывать.

Технический приём переноса изображения с одной страницы на другую типовой для документов Microsoft: через буфер обмена с использованием сочетания кнопок клавиатуры (Ctrl+A) и (Ctrl+C) в предыдущей странице, а (Ctrl+V) — на новой.

Далее работаем с шаблонами:

  1. прямоугольник;
  2. круг.

Будем придавать им оригинальную форму и цвет.

Работа с инструментом «Прямоугольник»

Используем вкладку «Главная», выбираем на ней указанный инструмент левой кнопкой мышки.

Элемент прямоугольник в Visio

Сразу после клика обратите внимание на курсор. Его форма изменилась. стала повторять форму прямоугольника. А на конце появилось перекрестие, которым указывают координаты начала и окончания вычерчивания фигуры.

Выбираем место на чертеже для создания шаблона, жмем на левую кнопку, прорисовываем шаблон до конечной точки. Поскольку мы рисуем розетку, то создаем квадрат, придерживаясь указателя его диагонали.

Движение курсора в Visio

На созданном квадрате начинаем настраивать изображение, изменяя:

  • параметры линии;
  • заливку и эффекты.
Редактирование параметров линии

В программе Visio можно изменить:

  • толщину;
  • любую расцветку для веб документов, включая градиентную заливку;
  • форму.

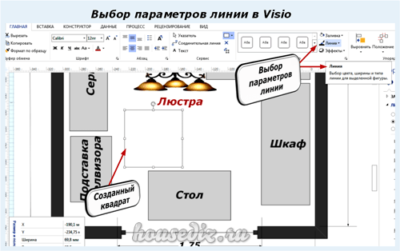

Выбор параметров линии в Visio

Жмем на кнопку «Линия», выбираем толщину, например, 4,5 пт.

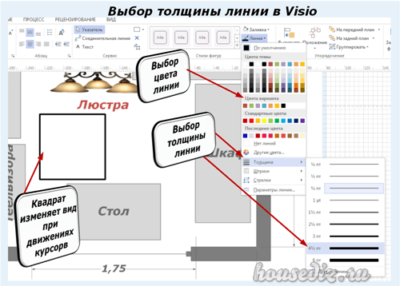

Выбор толщины линии в Visio

Определяемся с цветом линии, подбираем оригинальный оттенок из предложенных. Здесь же можно воспользоваться шаблоном «Другие цвета».

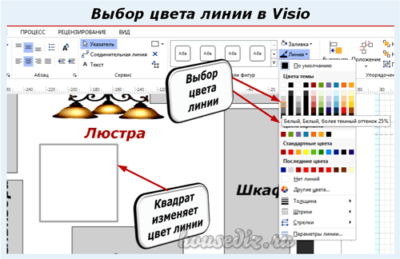

Выбор цвета линии в Visio

Так же удобно придать сплошной линии вид штрихов, пунктиров, точек. Заниматься этим не будем, а изменим отображение углов квадрата, сгладим их вид. Для этого нажимаем кнопку «Параметры линии». а в открывшемся окне используем кнопку «Скругление».

Выбор скруглений линии в Visio

Получаем квадрат с затупленными углами, как у внешней крышки электрической розетки.

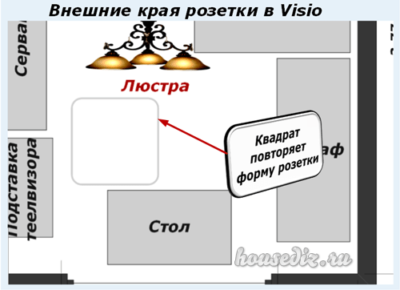

Внешние края розетки в Visio

Редактирование параметров фигуры

Придадим рисунку розетки рельефную форму, цвет, дорисуем элементы.

Выбираем пункт меню «Эффекты», «Рельеф» и, например, «Ребро».

Создание рельефа фигуры в Visio

Наш квадрат со скругленными углами преобразился. Придадим ему цвет, выбрав кнопки меню «Заливка», «Цвет».

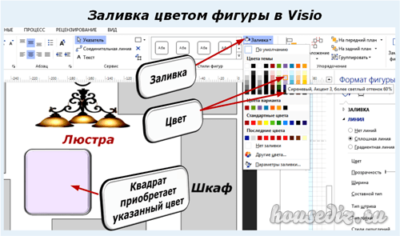

Заливка цветом фигуры в Visio

Раскрасить фигуру можно в любой оттенок, создать ему различную прозрачность и даже градиентную заливку.

Аналогичным образом рисуем круг на поверхности квадрата, обозначающий контактную площадку для подключаемой вилки. Наносим на ней два небольших круглых отверстия, имитирующие гнезда для вставки вилки и небольшие прямоугольники желтоватого цвета, служащие подключением РЕ-проводника.

Получили вот такой рисунок розетки.

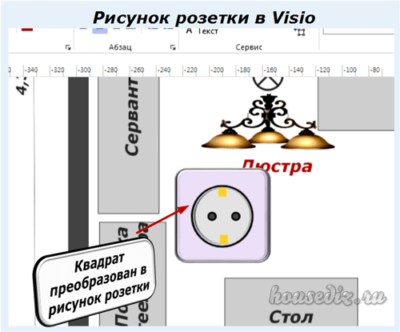

Рисунок розетки в Visio

Он у нас создан в произвольном масштабе, не отображает точных размеров. Это сейчас не требуется, но, при необходимости выполнить довольно просто. Вся фигура выделяется указателем, а за счет перемещения углового маркера левой кнопкой мыши увеличивается либо уменьшается.

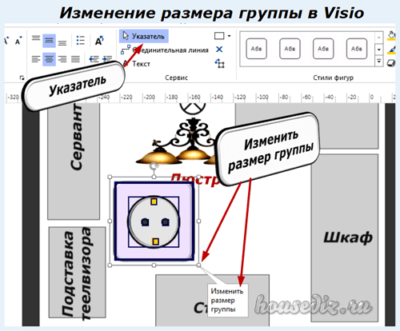

Изменение размера группы в Visio

Я по этому принципу ее немного убавил и сдвинул к стене для указания места расположения в комнате.

Перемещение фигуры в Visio

Проставляем размер (для наглядности выделен красным цветом), получаем следующую картинку.

Расположение розетки в Visio

На самом деле розетка в квартире смонтирована очень неудобно, расположена за сервантом. Подключение к ней выполнено удлинителем с тройником, что снижает безопасность эксплуатации и так старой, изношенной электропроводки.

Аналогичным образом создаём схему расположения розетки на плане стены.

Рисунок розетки на плане стены

Как нарисовать линию электропроводки

Маршрут прокладки кабелей к розетке чертим так же, как в предыдущей схеме освещения. Планируем их монтаж строго по вертикали и горизонтали исключительно под прямыми углами. Пользуемся инструментом «Линия» программы Визио и необходимыми кнопками ее параметров.

Схема розеточной группы и освещения на плане стены

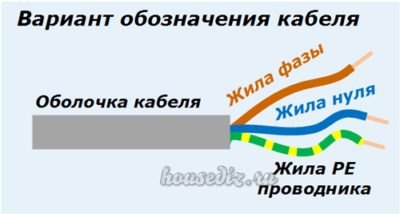

При желании можно показать цветовую маркировку кабелей. Например:

  • светло-коричневый проводник— фаза;
  • голубой — рабочий ноль;
  • зелено-желтый — защитный РЕ-проводник.

Вариант обозначения кабеля

Сохранение рисунка Microsoft Visio в различных форматах

Созданный чертеж, схему или картинку можно распечатать принтером на бумаге или сохранить в электронном виде.

Печать на принтере

Рассмотрим на примере большого документа, не вмещающегося в формат обычного листа принтера, например, А4. Выбираем кнопки «Файл», «Печать» и настраиваем необходимые параметры программы Microsoft Visio с учетом конструкции конкретного принтера.

Печать документа Visio на нескольких листах

Большой чертеж будет распечатан в масштабе на отдельных стандартных листах. Их придется склеить по заданной последовательности.

Сохранение электронным документом

Выбираем кнопки «Файл», «Сохранить как», указываем место и формат хранения документа, сохраняем.

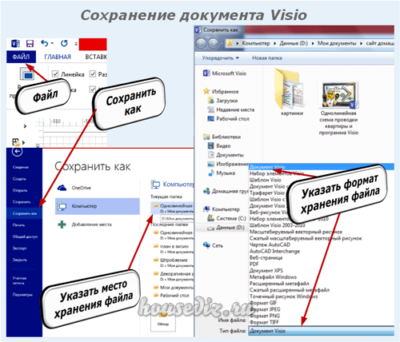

Сохранение документа Visio

Чтобы более наглядно дополнить материал записал видеоролик “Как сделать схему розеточной группы квартиры в программе Microsoft Visio”.

Если у вас еще остались вопросы, то можете задать их в комментариях. Сейчас вам удобно поделиться статьей с друзьями в соц сетях.
