Как работает схема домофона в квартире и подъезде жилого дома

Домофонные системы

Современный человек любит комфорт и заботится о безопасности своей территории. Защита от несанкционированного доступа к жилью уже несколько десятилетий возложена на электронную переговорно-замковую систему, получившую простое название — домофон.

У первых моделей использовались механические кодовые замки, которые размещали на дверях подъездов. Постепенно их конструкция усложнялась и сейчас мы имеем системы, способные оповещать владельца квартиры о приходе посетителя различными техническими средствами вплоть до мобильной связи с предоставлением ему возможности дистанционного доступа к дверному замку.

Даже некоторые бюджетные схемы домофона способны заносить в электронную память и по запросу владельца квартиры показывать видеоинформацию обо всех посетителях, пользовавшихся дверным звонком, либо даже просто проходивших мимо подъезда.


Возможности современных домофонных систем постоянно совершенствуются и расширяются. Однако, смонтированные ранее старые модели продолжают массово эксплуатироваться, сохраняют свою работоспособность.

Выбор конструкции и модели домофона зависит от потребностей человека и средств, которые он готов выложить на приобретение и эксплуатацию конкретной схемы.

На сегодняшний день домофонные системы для дома и квартиры по способу использования можно разделить на два типа:

Индивидуальная схема домофона предназначена для использования в частных домах, либо офисах, а многоквартирная – в подъездах многоэтажных зданий. Рассмотрим подробнее их отличия и функциональные возможности.

Схема работы индивидуальной домофонной системы

Такой домофон рассчитан для отдельного адресата квартиры. Поэтому кнопка вызова на входной панели двери обеспечивает прямую связь между абонентом и владельцем звуковым сигналом встроенных динамиков.

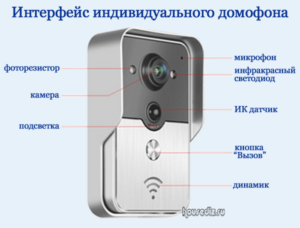

Интерфейс индивидуального домофона
При появлении сигнала вызова хозяин квартиры снимает трубку с настенного блока и с вызывающей стороной автоматически образуется двусторонняя связь, когда владельцу, находящемуся внутри помещения предоставляется возможность дистанционно узнать цель визита и разрешить, либо запретить допуск посетителя в помещение через домофон.

Особенности схемы с видеонаблюдением

Современные системы домофона имеют расширенный функционал. Они оборудованы видеоглазком либо видеокамерой, благодаря чему способны показывать и записывать происходящие снаружи события не только в светлое время суток, но и ночью. Качество картинки в данном случае будет зависеть от бюджетного ряда, к которому принадлежит домофон.

Схема организации допуска

К электронному ключу индивидуальных систем (как правило, используется технология Touch Memory для домофона) предъявляются намного более жесткие требования: он наделен охранными функциями. Фактически эти ключи являются аналогами обычных моделей от дверного замка. Они запрещают проникновение посторонних лиц, ограничивают их доступ, работают не так, как в многоквартирных системах.

Принцип выполнения охранных функций домофона прост: когда владелец дома или квартиры (либо офисный работник) уходит из помещения, то замыкает дверь, прикладывая электронный ключ к считывателю. В зависимости от сложности модели также может использоваться:

  • сканер отпечатков пальцев;
  • цифровой набор;
  • графический код;
  • другие методы.

После ухода владельца при попытке несанкционированного доступа в контролируемую зону либо даже после срабатывания противопожарной сигнализации на схему контроллера поступает сигнал от датчиков. Он обрабатывается согласно настроек пользователя:

  • передается команда на пульт охранной организации;
  • отправляется СМС на номер владельца;
  • используется любой другой вариант, доступный для схемы домофонной системы.

Видеоглазок, встроенный в панель вызова, способен фиксировать кадры на запоминающем устройстве. Он реагирует на любое движение в горизонтальной или вертикальной плоскости около панели от установленного датчика.

Отдельные модели домофона имеют возможность оставлять или записывать видеосообщение для владельца квартиры.

Дополнительным отличием усовершенствованных моделей индивидуальных домофонов является возможность общения с посетителем без поднятия стационарной трубки при помощи смартфона. На нем потребуется установить специальное программное обеспечение, использующее технологию WiFi.

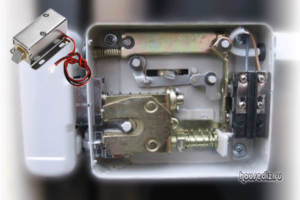

Электромеханический замок
Конструкция закрытия замка индивидуальной схемы существенно отличается от устройства дверных запоров в многоквартирном подъезде.

Она использует кинематическую систему, позволяющую дополнительно применить обыкновенный механический ключ для входной двери.

Схема работы многоквартирной домофонной системы

За основу принципа работы такого домофона взято подключение каждого абонентского устройства к общей шине.

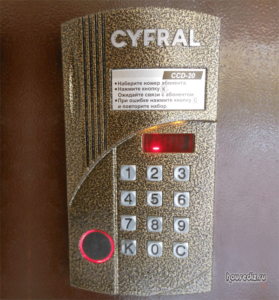

переговорное устройство домофона
Цифровой декодер или аналоговая АТС определяет вводимый номер абонента со стороны вызывного блока, обеспечивает двухстороннюю связь, исключающую возможность прослушивания переговоров другими абонентами.

Сейчас трудно найти многоэтажное здание, не оборудованное схемой домофона. В них работает множество переговорно-замковых систем, отличающихся своими возможностями, сроками установки, эксплуатационными требованиями, стоимостью.

Популярность схеме домофона обеспечивают:

  • Безопасность проживания и эксплуатации электрического оборудования здания. Технически домофон создает определенное препятствие для проникновения внутрь помещения посторонних лиц;
  • Сохранность имущества жильцов. Система существенно уменьшает вероятность кражи колясок, лампочек, велосипедов из закрытого подъезда;
  • Теплозащита помещений. Двери в подъезд для домофонной системы изготавливают с учетом требований тепловой изоляции. Это значительно снижает потери энергии на обогрев в холодный период времени, повышает безопасность в быту;
  • Чистота подъезда. Посторонним лицам доступ затруднен, а жильцы вряд ли станут рисовать на стенах своего подъезда и разбрасывать внутри мусор. Система исключает беспокойство от шумных компаний, проникновения чужих животных;
  • Дизайн и эргономика. Выглядят такие двери привлекательнее, чем те, что устанавливались первоначально в старых многоэтажках, а пользоваться ими не составляет труда ни пожилым людям, ни детям.

Требования к схеме многоквартирной домофонной системы:

  • Антивандальная защита: оборудование рассчитано на попытки взлома, несанкционированного проникновения, порчи имущества.
  • Рабочий диапазон температур: система постоянно эксплуатируется на открытом воздухе с учетом большого разброса температур в различное время суток и года.
  • Качество связи: владелец квартиры и посетитель, находящийся у двери с переговорным устройством должны четко слышать друг друга, а при использовании видеоглазка важным фактором является качество видеосигнала в дневное или ночное время.
  • Количество точек подключения: различные модели переговорно-замковых систем создаются на ограниченное количество обслуживаемых абонентов.
  • Пропускная система: возможность доверенному лицу (жильцы квартир подъезда, либо представители определенных служб) могут проходить на защищаемую территорию при помощи специальных ключей, карточек либо кодов.
  • Управление доступом: владелец квартиры в процессе переговоров по домофону должен иметь возможность дистанционного открытия замка двери.

Алгоритм допуска сторонних посетителей

На входе подъезда многоэтажного здания монтируется металлическая дверь с электромагнитным замком, которая постоянно заперта. Даже в случае санкционированного прохода посетителя, дверь за ним закроется автоматически, благодаря установленным на дверях доводчикам.

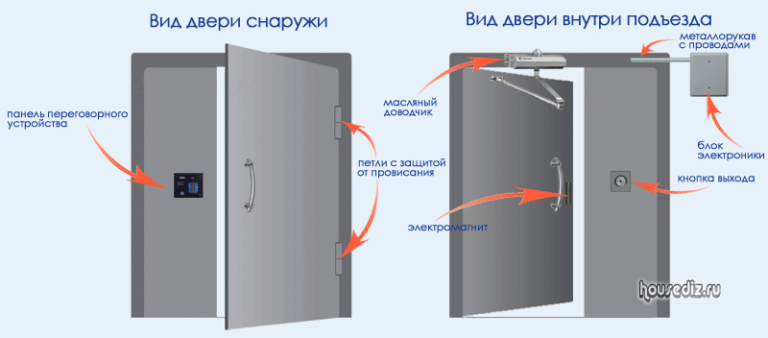

Многоквартирный домофон
С внешней стороны двери установлен переговорный блок с панелью набора номера, информационным табло, внутренним микрофоном с динамиком. Посредством его использования гость передает владельцу квартиры звуковой сигнал о необходимости разговора. Ему приходит вызов по аналогии обычного стационарного телефона.

В квартире расположено стационарное абонентское устройство — телефонный блок с трубкой и кнопкой. осуществляющей открытие двери. Его располагают на удобной высоте по тем же критериям, как и для электрических выключателей.

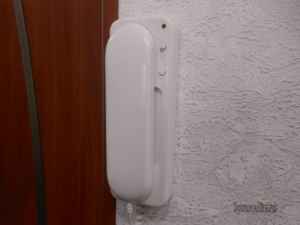

Домофонная трубка
Трубка в обычном состоянии закреплена на стационарном блоке, подвешена на подвижном пластмассовом язычке.

Он управляет положением механического или герконового микровыключателя, который переводит схему в состояние разговора по телефону или режим ожидания.

В процессе общения хозяин помещения простым нажатием кнопки способен отключить электромагнитный замок, чтобы разрешить гостю войти в подъезд.

При стихийном начале пожара внутри здания или других авариях происходит автоматическое отключение электроэнергии. Напряжение мгновенно прекращает поступать на электромагнит, он перестает удерживать дверь. Жильцы могут беспрепятственно эвакуироваться из опасной зоны.

Видеоролик владельца «Домофонные системы» “Как выбрать домофон” наглядно дополняет текстовую информацию.
