Как сделать охранную сигнализацию для дома своими руками

Охранная сигнализация

Каждый человек хочет жить максимально комфортно и безопасно. Стремление максимально оградить свое жилище от чужого проникновения является естественным и разумным. Поэтому технические способы предотвращения случаев воровства имущества за счет использования систем охранной сигнализации пользуются популярностью.

Развитие микропроцессорных технологий, средств контроля, видеонаблюдения и связи делают их все более доступными для охраны в бытовых целях. Однако злоумышленники тоже их изучают, ищут эффективные способы блокировки или контроля. Наши советы помогут домашнему мастеру надежно и скрытно установить систему охраной сигнализации своими руками для дома или квартиры, замаскировав их от обзора вероятного вора.


Принципы создания охранной сигнализации

Еще несколько десятилетий назад охранная сигнализация работала за счет кнопок-концевиков, соединенных проводами с источником питания и световыми или звуковыми табло, то сейчас она — комплекс различных технических систем, функционирующих автономно и автоматически. Охрана создается для оповещения владельца имущества о несанкционированном проникновении в его зону для принятия действенных мер пресечения преступления.

С этой целью подходы к охраняемому имуществу разделяют на рубежи:

  1. зону контроля подъездных маршрутов;
  2. забор, конструктивные элементы здания: подвал, стены, крыша, окна, двери;
  3. внутренние помещения комнат.

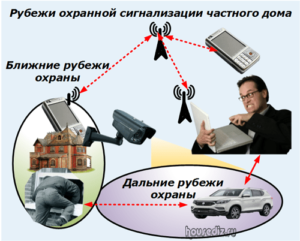

Рубежи охранной сигнализации частного дома
Для их реализации создается система охранной сигнализации, состоящая из:

Каждая из этих составляющих, работая автономно, обеспечивает свои специфические задачи охраны и контроля.

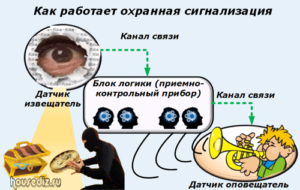

Как работает охранная сигнализация

Способы контроля зоны охраны

Датчики-извещатели реагируют на проникновение посторонних лиц различными способами:

  • видеонаблюдением;
  • контролем акустических сигналов;
  • разрывом или изменением состояния цепи электрической схемы;
  • механическим воздействием и другими способами.

Извещатели могут срабатывать от:

  • электрического контакта;
  • изменения магнитного поля;
  • ударного механического воздействия;
  • пьезоэлектрического эффекта;
  • емкостного тока;
  • оптико-электрического преобразования;
  • звукового или ультразвукового контроля;
  • комбинации нескольких сигналов и иных способов.

Датчики наблюдения контролируют объект:

  • определенного объема пространства;
  • части поверхности;
  • отрезка линии доступа;
  • точечно.

Элементы охранной сигнализации

Герконы — магнитные контактные датчики охраны

Так называемые магнитные замки часто можно встретить в витринах магазинов и на входных дверях помещений. Они позволяют закреплять датчик с контактами и проводами на стационарно установленных элементах, а примыкающий к ним магнит — на открывающихся створках.

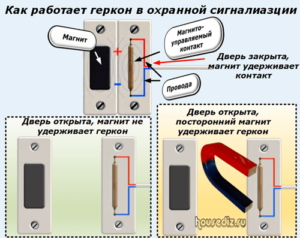

Как работает геркон в охранной сигналиазции
Датчики охранной сигнализации этого типа давно устарели: они монтируются на видном месте, а злоумышленникам не составляет труда использовать дополнительный магнит, который своим полем заблокирует работу извещателя.

Датчики от разбивания стекол

Витрины и большие стеклянные окна привлекают злоумышленников тем, что их можно сравнительно легко разбить и проникнуть через образовавшийся проем в зону охраны.

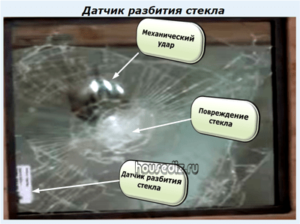

Датчик разбития стекла
Для сигнализации подобных действий создают извещатели, которые реагируют на:

  • механические удары;
  • выдавливания домкратами;
  • нагрев стекол паяльными лампами.

Монтаж датчика, как видно на рисунке выше, выполняется непосредственно на контролируемой поверхности, которая передает механические или звуковые волны. Их улавливают электрические извещатели ударно-контактного и пьезоэлектрического типа.

Звуковые датчики пассивного типа различают два режима контроля:

  1. низкой частоты, вызываемой ударом твердого предмета;
  2. высокой частоты от разлетающихся осколков.

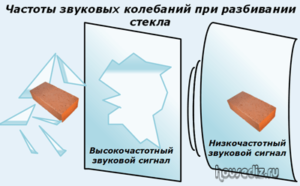

Частоты звуковых колебаний при разбивании стекла

Инфракрасные датчики

Для работы используют два принципа:

  1. пассивного контроля температуры охранной зоны;
  2. активного отслеживания состояния свободного отрезка в пространстве.
Пассивные извещатели

Работа происходит за счет постоянного сравнения градиента температур в направленной зоне. Появления в ней человека или домашних животных вполне достаточно для подачи сигнала.

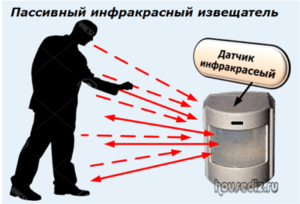

Пассивный инфракрасный извещатель
Злоумышленники, зная зону или место установки пассивных инфракрасных датчиков, умудряются обходить их, надевая защитные костюмы, блокирующие тепловое излучение тела. Экипировка пожарного вполне подходит для этих целей.

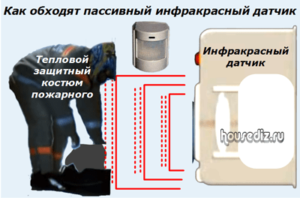

Как обходят пассивный инфракрасный датчик

Активные извещатели

Приемник с передатчиком инфракрасных сигналов в зоне охраны работают комплексно, постоянно отслеживая прохождение контрольного луча.

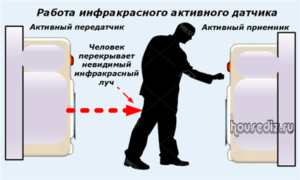

Работа инфракрасного активного датчика
Поскольку он неразличим для человеческого глаза, то его можно обойти только точно зная место расположения или пользуясь специальной оптической техникой.

А дальше злоумышленники могут проползать под этими лучами или перекидывать вещи через них.

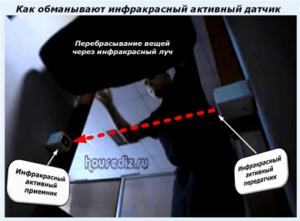

Как обманывают инфракрасный активный датчик

Радиоволновые извещатели

Принцип работы подобной зоны охраны основан на излучении электромагнитных волн в помещение и одновременном приеме отраженных от расположенных внутри него сигналов. При этом происходит их постоянное сравнение.

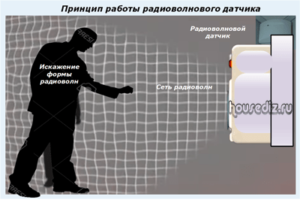

Принцип работы радиоволнового датчика
Когда в контролируемом пространстве обнаруживается движение, то равновесие между складывающимися сигналами нарушается и выдается команда на срабатывание датчика.

Однако недостаток этого способа контроля состоит в том, что злоумышленники, зная о наличии радиоволнового извещателя, могут просто медленно передвигаться в его зоне.

Датчики емкостного типа

Извещатель настроен на емкостной заряд окружающего пространства и сбалансирован с электромагнитными полями около себя. Когда человеческое тело оказывается в зоне его воздействия, то оно своей емкостью разрушает создавшееся равновесие. Датчик улавливает этот момент и срабатывает.

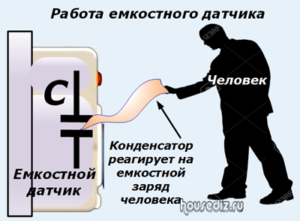

Работа емкостного датчика

Злоумышленник, когда знает о принципе работы и местонахождении емкостного датчика в охране, блокирует его действие использованием электрозащитных средств электротехнического персонала. Каска, резиновые перчатки, костюм электрика и специализированная обувь предотвратят срабатывание.

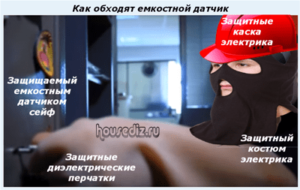

Как обходят емкостной датчик-

Датчики комбинированного типа

Использование нескольких методов обнаружения проникновения на охраняемый объект значительно усложняет действия преступникам. Например, комбинация радиоволнового и пассивного ультразвукового извещателя считается пока довольно сложной для взлома. Такую зону охраны очень тяжело преодолеть.

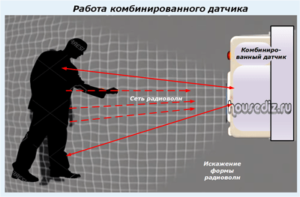

Работа комбинированного датчика
Однако злоумышленники постоянно изучают все технические тонкости вновь вводимых в действие систем охраны, тщательно разрабатывают меры их обхода и контроля. Этот факт необходимо учитывать в своей практической деятельности.

Пользуясь любой охранной сигнализацией, основное внимание сосредотачивают на скрытой их установке, закрытом монтаже, максимальном ограничении лиц, знающих о ее работе. Ведь даже близкие люди, члены семьи могут случайно проговориться и предоставить полезную информацию потенциальным преступникам.

Методы работы оповещателей несанкционированного доступа

На эти устройства может быть возложена функция:

  1. отпугивать приближающегося к охраняемому объекту злоумышленника подачей светового сигнала или ревом сирены;
  2. оперативно оповещать владельца и охранную службу о проникновении посторонних в запретную зону для принятия экстренных мер задержания полицейской бригадой;
  3. или комплексно решать несколько других задач контроля или охраны.

Проводные и беспроводные средства домашней связи, включая интернет технологии, позволяют моментально передавать информацию владельцу здания.

Работа блока логики

Она создается с учетом эффективного использования функций выбранного извещателя и оповещателя под контурные задачи охраны частного дома или квартиры.

Если раньше подобные системы домашний мастер изготавливал своими руками из подручных средств по электронным схемам, публикуемым в учебниках, то сейчас подобные конструкции имеются в продаже с довольно большим ассортиментом возможностей.

Их легко настраивать под индивидуальные требования местной охраны за счет средств доступного программирования. В алгоритм работы включены все процессы приема, обработки, передачи и учета отслеживаемой информации.

Виды каналов связи

В зависимости от условий использования применяются проводные каналы или беспроводные технологии, основанные на передаче и приеме радиоволн.

Следует учитывать, что надежность их работы зависит от качества питания электрической энергией, ее надежности и правильной безопасной эксплуатации. Стоит злоумышленнику отключить питание дома, как охранная сигнализация будет выведена из работы.

Чтобы этого не происходило используют альтернативные источники электроснаюжения или автономное питание от батареек или аккумуляторов.

Однако аккумуляторные батареи требуют постоянного контроля технического состояния и правильного подзаряда в процессе работы. В противном случае они тоже могут подвести, подыграв злоумышленнику.

Охранная сигнализация из Китая

Общеизвестные интернет магазины КНР предоставляют широкий выбор электронной продукции для обеспечения охраны. В их комплект входят:

  • блок управления;
  • различные конструкции извещателей;
  • дополнительные аксессуары.

Этот состав следует изучить, внимательно проанализировать до покупки.

Модуль управления

Его внешний вид и состав функций повторяется и одновременно отличается в различных моделях.

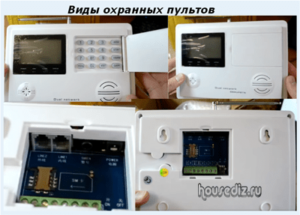

Виды охранных пультов
На фронтальной поверхности обычно размещены:

  • дисплей отображения информации;
  • кнопочные переключатели ввода команд;
  • гнезда встроенных динамика и микрофона.

Под крышкой сзади располагают:

Производители оборудования делают модули управления в красивом корпусе, который можно просто повесить на ввернутый шуруп или закрепить клейкой лентой на стену около входной двери. Это удобство может плохо закончиться.

Злоумышленник, проникнув в квартиру, первым делом станет искать место, где установлена охранная сигнализация. Он постарается быстро вывести ее из строя: сорвет с крепления, бросит в воду, например. Держите свои секреты в тайне!

Извещатель

Конструктивно принцип работы датчиков основных типов описан выше, а их внешний вид показан на картинке.

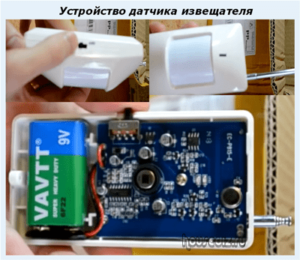

Устройство датчика извещателя
Внутри корпуса с удобной формой размещены батарейка питания и электронные платы с переключателями режимов.

Кроме охранной функции в комплекте сигнализации могут работать другие датчики извещатели, например, протечки воды или даже света для сумеречного выключателя. В этом вопросе каждый владелец квартиры или домашний мастер сам определяет перечень необходимых функций для собственных нужд.

Дополнительные аксессуары

В качестве отдельных принадлежностей в комплект оборудования могут входить:

  • различные оповещатели;
  • пульты брелки.

Сирены и прожектора

Благодаря маленьким габаритам звуковые оповещатели можно скрывать в интерьере комнат или нишах лестничных площадок, где они будут выполнять свое назначение — отпугивать злоумышленников, предотвращать случаи воровства.

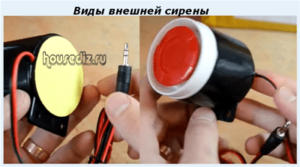

Виды внешней сирены
Небольшие по габаритам прожектора обладают достаточной для частного дома мощностью освещения.

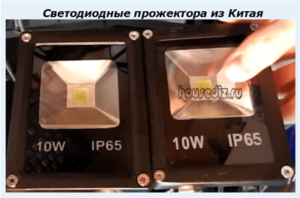

Светодиодные прожектора из Китая

Брелок для охраны

Мобильные пульты управления с небольшими габаритами удобно хранить в кармане или сумке.

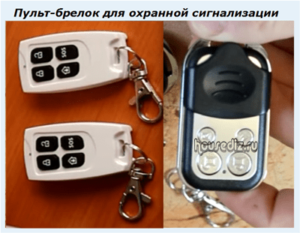

Пульт брелок для охранной сигнализации

Они позволяют управлять режимами работы оборудования из разных мест, например, чтобы отключать датчик движения тогда, когда свои люди находятся в помещении, а датчики окон и дверей оставить в работе.

Как настроить охранную сигнализацию

Заводская инструкция определяет последовательность действий по вводу в работу каждого комплекта

Установка антенны

Если в модуле блока логики используется не всторенная, а внешняя антенна, то для нее смонтировано специальное гнездо.

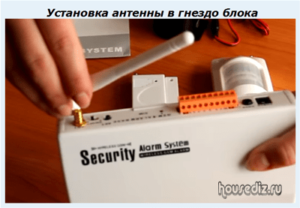

Установка антенны в гнездо блока
В этот разъем и выполняется подключение.

Как вставить SIM карту

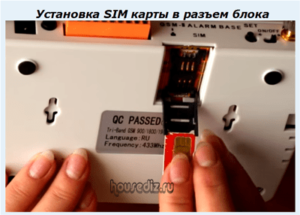

Установка SIM карты в разъем блокаУстановка симки полностью соответствует действиям, которые мы выполняем в смартфоне или мобильнике.

Включение в работу

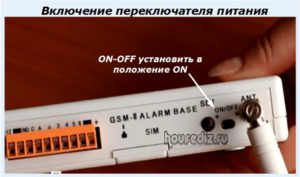

Включение переключателя питания
Когда питание происходит от сети 220, то необходимо выполнить подключение адаптера, а потом перевести тумблер в положение ON.

Настройки связи

Потребуется «привязать» индивидуальный номер сим-карты к блоку управления. Для этого используют заводской пароль, например, 8888 и режим отправки СМС.

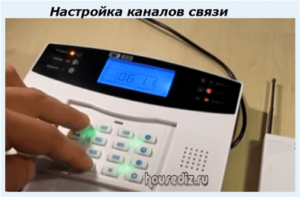

Настройка каналов связи
Затем подключают внешнюю сирену и проверяют прохождение сигналов между блоками, начиная от каждого извещателя с примем СМС на мобильник.

Еще раз обращаем внимание на то, что все действия с охранной сигнализацией требуется держать в секрете и не разглашать посторонним лицам. Мы специально показали, что на любую техническую новинку злоумышленники быстро находят средства взлома.

Рекомендуем к просмотру видеоролик автора электрик инфо: “Охранная сигнализация, принцип работы”.

Вы можете задавать вопросы в комментариях, а сейчас удобно поделиться этим материалом с друзьями в соц сетях.
