Как разобрать электрическую дрель для внутреннего осмотра или ремонта

Как разобрать электрическую дрель DWT для внутреннего осмотра

Бытовой электроинструмент сейчас находится в арсенале любого домашнего мастера. Каждый хозяин заинтересован в длительной, надежной работе своих механизмов. Для этого с ними необходимо бережно обращаться и внимательно ухаживать.

Правила эксплуатации каждой модели оговариваются в заводской инструкции. Их следует прочитать и соблюдать.

Но, хочется обратить внимание на то, что после определенной наработки любой электроинструмент нуждается в профилактическом осмотре не с внешней стороны, а изнутри.

Ведь в его основе работают коллекторные двигатели, питающиеся от переменного напряжения 220 вольт. Они передают электрический ток за счет механизма из графитовых щеток, которые постоянно трутся, склонны к износу, со временем требуют замены.


Описание этих конструкций уже приводилось в статьях сайта об устройстве:

Рассмотрим поподробнее вопрос: как разобрать электрическую дрель DWT для проведения внутреннего осмотра или ремонта. Эти же принципы применимы к любому другому коллекторному электрифицированному инструменту.

Все работы по разборке проводят при отключенном шнуре питания, когда исключается даже случайная подача напряжения на механизм.

Первую самостоятельную разборку своими руками и внутренний осмотр проводите под надзором опытного мастера. Неквалифицированная самостоятельная работа может причинить больше вреда, чем пользы.

Необходимый инструментарий

Производители электрифицированного инструмента часто выпускают свою продукцию, крышки которой крепятся однообразно винтами с потайной головкой. Шлицы на ней располагают крестообразно или другой формой. Причем угол ввода лезвия отвертки выбирают свой.

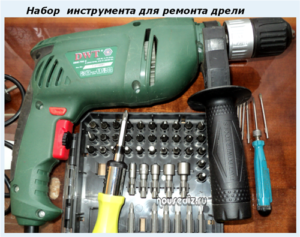

Набор инструмента для ремонта дрели
За счет этого приема их крепежные винты вроде бы схожи по виду, но отличаются от креплений. используемых другими компаниями, требуют применения специального инструмента.

Домашнему мастеру, который выполняет ремонт своими руками подобных устройств, приходится приобретать набор инструментов с большим и разнообразным количеством съемных головок.

При проведении внутреннего осмотра кроме отверток потребуется мультиметр или простая прозвонка электрика для проверки целостности электрических проводов и качества соединительных контактов.

Случаи из практики

Разборка случайным инструментом

Определенные мастера не придают значения способам прилегания шлицев отвертки в пазах головки и работают любыми, попавшимися под руку инструментами. Даже в крестообразные прорези вставляют обычные плоские лезвия, а винт выворачивают за счет создания больших усилий.

Это не правильный метод. Он создает неисправности, не всегда позволяет обеспечивать плотное усилие завинчивания.

Пример повреждения головки винта

У соседа заел выключатель электрической дрели DWT. Она при подключении вилки в розетку стала сразу работать, а остановить вращение можно было только разъединив кабель питания.

Сосед имеет достаточные знания и навыки по ремонту подобных механизмов, но ограниченный набор инструментов. Не особо заботясь о качестве прилегания граней отвертки он взялся за разборку. Удачно вывернул пять винтов из восьми, а три не смог. Причем на одном сумел сорвать внутренние грани.

Принес ко мне дрель в полуразобранном состоянии. Показываю фотографией.

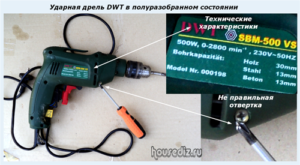

Ударная дрель DWT в полуразобранном состоянии
На нижнем снимке крупным планом видна форма наконечника его отвёртки и срез граней винта за счет приложения большого вращающегося усилия и малой площади соприкосновения.

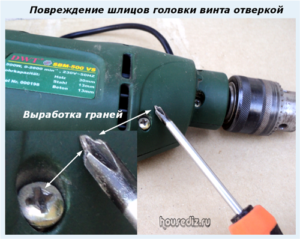

Повреждение шлицов головки винта отверкой
Я подобрал отвертку из своего комплекта и выкрутил винт. Для наглядности показываю на картинке справа оба наконечника. Сравните визуально грани.

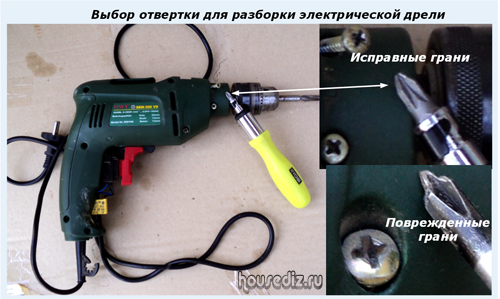

Выбор отвертки для разборки электрической дрели

Последовательность разборки дрели

Корпус современного коллекторного инструмента состоит из двух крышек, которые стягиваются крепежными винтами, расположенными с одной стороны.

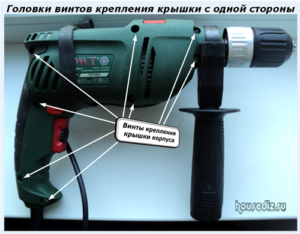

Головки винтов крепления крышки с одной стороны
На противоположной крышке головки винтов отсутствуют. Есть только внутренние гайки. Показал это фотографией своей дрели. Кстати, обратите внимание на способ укладки кабеля питания для хранения электроинструмента резиновым кольцом, вырезанным из старой автомобильной камеры.

Для меня это удобно: просто и компактно.

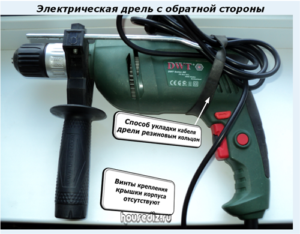

Электрическая дрель с обратной стороны
Последовательность выкручивания винтов особой роли не играет, но при разборке рекомендую пользоваться цифровым фотоаппаратом. Он позволяет фиксировать все особенности конструкции и осуществлять сборку в обратной последовательности.

Внутренний осмотр

Для наглядности показал фотографией электрическую дрель DWT со снятой крышкой после разборки, а стрелками выделил на общем плане основные узлы конструкции, требующие визуального анализа.

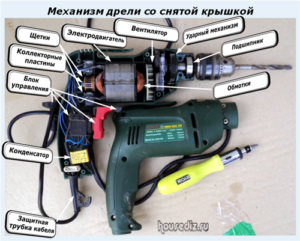

Механизм дрели со снятой крышкой
Выполнение осмотра внутренних деталей дрели следует заканчивать электрической прозвонкой проводов и контактов.

Проверка состояния механических узлов

Осмотр щеточного механизма при разборке

Обратите внимание в первую очередь на состояние щеток двигателя, коллекторных пластин, качество лаковой изоляционной поверхности проводов на обмотке. Показал фотографиями весь механизм с разных ракурсов.

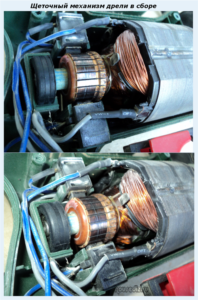

Щеточный механизм дрели в сборе
Видны следы небольших загрязнений, но они вполне соответствуют нормам рабочего инструмента, не требуют особого вмешательства. Щетки и коллекторные пластины исправны.

Осмотр кинематических деталей ударного механизма

Обращайте внимание на:

  • состояние поверхностей шестеренчатых передач;
  • износ зубьев механизма;
  • соосность валов;
  • качество работы подшипников;
  • наличие смазки.

На фотографии подобных дефектов, влияющих на работоспособность дрели, не выявлено.

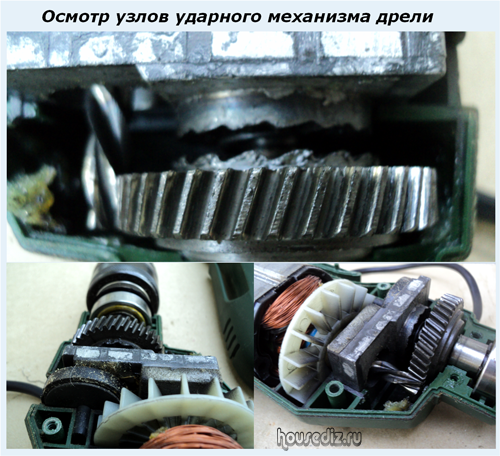

Осмотр узлов ударного механизма дрели

Осмотр состояния органов управления

Электрическая дрель должна удобно работать во всех режимах:

  • обеспечения вращения сверла в обе стороны при наличии функции реверса;
  • выбивания отверстий в режиме нанесения ударов.

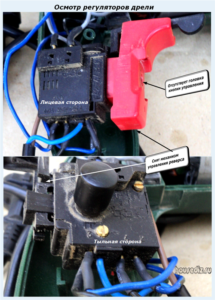

Осмотр регуляторов дрели
На принесенной мне дрели отсутствовала головка кнопки, а, значит, управление ей выполнялось не полностью. На нижней картинке показал регулятор с обратной стороны со снятым рычагом управления реверсом.

Кстати, на этой дрели регулятор оказался цельным, а не составным. Его корпус мне не удалось разобрать и осмотреть внутренности. Поэтому причина шунтирования выходного контакта осталась не выясненной.

У такой конструкции при подобной поломке единственный выход — покупка нового узла регулятора и замена им старого, что и порекомендовал сделать своему соседу. А раньше получалось добираться до семистера, регулировочного потенциометра и возвратных пружинок.

Осмотр фильтра помех

К узлу регулятора подключается помехоподавляющий конденсатор.

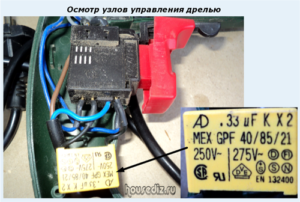

Осмотр узлов управления дрелью

Проверка крепления проводов

Кабельные концы от шнура питания с вилкой подключается винтовым зажимом с головкой для плоской отвертки.

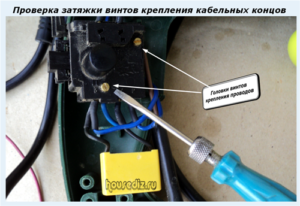

Проверка затяжки винтов крепления кабельных концов

Проверка рабочего органа

Также следует осмотреть и оценить состояние работы патрона для крепления сверла, который может быть:

  • быстрозажимной конструкции, как у меня;
  • с креплением ключом, как на дрели соседа.

В любом случае сверло в патроне дрели должно надежно удерживаться и не проворачиваться при работе.

Электрические проверки

Выполняя внутренний осмотр механизмов дрели важно оценить состояние электрических проводов и контактов. Прощупывание их пальцами и разглядывание глазами не всегда позволяют выявить дефекты работы. Эффективно найти неисправности можно только пропусканием тока через создаваемые цепи.

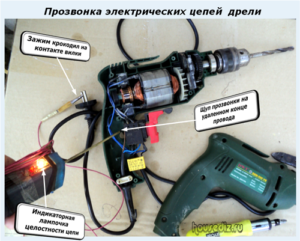

Прозвонка электрических цепей дрели
Такая операция называется прозвонкой и выполняется инструментом электрика: тестерами, мультиметрами или самодельными приборами, как показано на фотографии.

К обоим концам проверяемой цепочки прикладывается источник напряжения, а по срабатыванию индикатора — загоранию лампочки на прозвонке или отклонению стрелки тестера, переключенного в режим омметра, судят о прохождении тока и, соответственно, целостности электрической схемы с ее контактами, готовности ее к работе.

Сборка

Все снятые и разобранные узлы дрели необходимо уложить на свои штатные места. Помочь в этом должны фотографии, которые вы будете просматривать в обратной разборке последовательности.

На заключительном этапе проверяют окончательное крепление всех механизмов. Обращают внимание на:

  • установку проводов аккуратно в пазы и канавки корпуса;
  • вращение от руки ротора и его составных деталей.

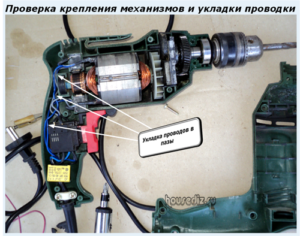

Проверка крепления механизмов и укладки проводки
Затем снятая крышка укладывается на свое место с учетом механических замков и фиксируется винтами крепления.

Дрель собрана, но сразу включать ее под нагрузку нельзя: обязательно проверьте качество сборки.

Проверка работоспособности дрели после разборки

Этот уже заключительный этап нашей работы разделяем на три части:

  1. еще раз осмотрим уже собранный механизм и оценим усилием руки вращение патрона со сверлом;
  2. проверим работу на холостом ходу без нагрузки, прослушаем вращение двигателя на всех режимах и проанализируем его управляемость;
  3. оценим работу под нагрузкой в режимах сверления, выворачивания винтов и долбления.

Только после выполнения этих трех этапов дрелью можно работать. Ведь она должна отвечать всем требованиям безопасности при домашнем использовании.

В заключение рекомендую посмотреть видеоролик пользователя ZikValera, посвященный разборке, внутреннему осмотру инструмента и ремонту электрической дрели.
