Как работает схема подключения для проходного выключателя

Как работает схема подключения для проходного выключателя

Вопросы управления освещением или другими потребителями электрической энергии из разных мест для владельцев квартир и частных домов довольно актуальны.

В сельской местности домашний мастер может реализовать таким способом экономичное пользование наружными светильниками при переходах из жилого здания в зону хозяйственных построек, когда ему необходимо выполнить определенные работы, например, внутри гаража или мастерской.

Дистанционно управлять светом можно в городской квартире.


Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее — переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери на высоте плеча.

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

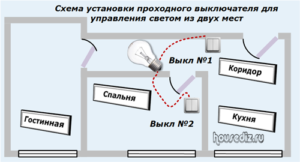

Схема установки проходного выключателя для управления светом из двух мест

Можно немного подумать и спланировать новую схему электропроводки, добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

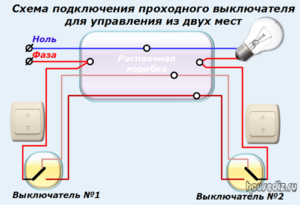

Схема подключения проходного выключателя для управления из двух мест
Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

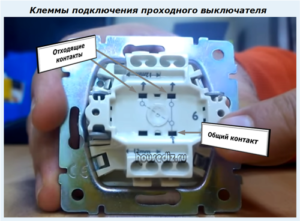

Клеммы подключения проходного выключателя
При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала.

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Кроме клавиш для управления могут использоваться:

  • сенсорное устройство;
  • пульт ПДУ;
  • другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

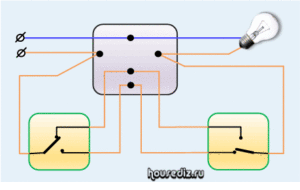

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Схема работы проходного выключателя
Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

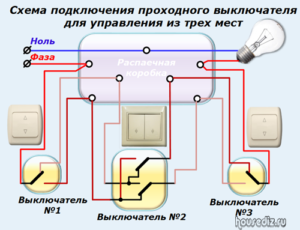

Схема подключения проходного выключателя для управления из трех мест

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.
