Как выполнить временное электроснабжение при строительстве дома

Стройплощадка и электрика

Большинство начинающих строителей собственного жилья или дачи задумываются о том, что для возведения нового здания требуется иметь источник электроэнергии на участке.

Современные электрические приборы и механизмы значительно облегчают трудоемкие механические работы, ускоряют завершение любых технологических операций, позволяют выполнять их с высоким качеством.

Часто объект строительства находится вдалеке от основного жилья и возникает необходимость заниматься строительством, проживая в вагончике или бытовке. Часть работ необходимо завершить в темное время суток, когда приходится применять искусственные источники света.

Все это также требует использования временного электроснабжения при строительстве. Даже начало работ по возведению фундамента будущего здания нуждается в применении бетономешалки. А она без электрической энергии, как правило, эффективно не работает.

Подготовка фундамента
По этим причинам мы рассказываем о существующих правилах выбора одного из типичных вариантов использования време́нного электрощита для подключения электрической энергии.

Технические требования к электроснабжению стройки

Запланированный график работ необходимо выполнять в определенные сроки без срывов по любым причинам. Для этого все электрические инструменты в любой момент должны быть готовы к максимальному использованию, а это требует постоянного решения  минимум трех задач электроэнергии:

  1. качества номинальных параметров мощности, напряжения, частоты, получаемых от электроснабжающей организации;
  2. стабильности и надежности электропитания без создания необоснованных перерывов по техническим причинам;
  3. безопасностью использования за счет применения защитных устройств, предотвращающих создание предпосылок вреда здоровью, получению электрических травм.

Чтобы комплексно выполнить все эти задачи, необходимо решить законодательные вопросы, требующие согласования своей деятельности с государственными организациями для подключения строительного участка на баланс действующих электрических магистралей, получения выделенной мощности и последующей оплаты ее стоимости.


Организационные вопросы для электрификации строительства

Перед началом работы рекомендуется оценить конкретные факторы, влияющие на способ подключения к электрическим сетям. Застройщику придется оценить:

  • удаление строительства от ближайших объектов электроснабжения;
  • назначение строящегося здания: техническое сооружение типа гаража или жилой дом, дача;
  • способы и сроки подключения к электрическим магистралям: исключительно на период проведения строительства либо стационарно;
  • нормативы выделенной мощности, варианты оплаты возможного перерасхода;
  • вид напряжения сети: 220 вольт с одной фазой либо 380 трехфазной схемы;
  • надежность гарантий, предоставляемых поставщиком;
  • соответствие качества подключаемых магистралей требованиям нормативной документации;
  • реальные сроки исполнения заявок государственными организациями и целый ряд других вопросов.

На основе анализа этих задач застройщик принимает окончательное решение:

  1. подключиться к стационарным электрическим сетям;
  2. приобрести и использовать автономный источник электроэнергии.

При выборе первого варианта электроснабжения следует учесть, что строительный объект может быть подключен к государственной электрической сети:

  1. стационарным способом;
  2. временной схемой электроснабжения.

Варианты подключения к стационарной сети

Место расположения строительного участка и его удаленность от близлежащих электрических объектов оказывают значительное влияние на схему электроснабжения строительного участка. При этом возможны следующие решения, когда строительный участок расположен:

Строительство планируется выполнять около собственного жилья

Это наиболее благоприятный и менее затратный вариант.

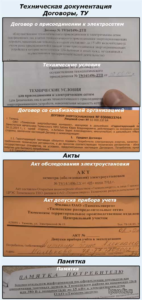

Техническая документация
На время выполнения строительных работ застройщик имеет возможность расходовать уже используемую электроэнергию, платя за нее по ранее предусмотренному договору.

Однако, когда строительство закончится, а старый объект придется демонтировать, то возникнет вопрос, требующий обращения в энергоснабжающую организацию с целью получения нового комплекта документации. Для этого потребуется:

  1. определить заявленную потребную мощность;
  2. запросить в отделении энергетической снабжающей организации технические условия с точкой подключения;
  3. создать заказ специализированной компании на разработку проекта электроснабжения;
  4. после осуществления оплаты осуществить его согласование в местном органе гостехнадзора;
  5. провести электромонтажные работы;
  6. заказать лабораторную проверку смонтированных электрических сетей;
  7. заключить договор об электроснабжении со сбытовой организацией и сдать ей свой созданный объект в эксплуатацию.

Если создается вре́менная схема электроснабжения, то для ее обеспечения придется выполнить все эти же 7 пунктов.

Строительство планируется выполнять вдалеке от электрифицированных объектов

Ситуация самая сложная, проблемная, наиболее затратная. Она требует создания дополнительной линии электропередачи (воздушной или кабельной) до строительного участка. После ее ввода в работу потребуется выполнить все вышеописанные семь пунктов подготовительных работ и завершить повторный процесс регистрации после окончания строительства для обеспечения постоянного электроснабжения.

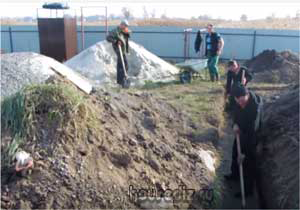

строительство фундамента
В этом случае рационально сразу осуществлять ввод электроэнергии с учетом возможностей его постоянной эксплуатации в дальнейшем, применяя корпус электрического щитка в антивандальном исполнении со степенями защиты не ниже IP54.

Не стоит экономить на внутреннем пространстве вводного щитка. Надо сразу предусмотреть возможность установки:

Созданный в нем резерв свободного места пригодится при проведении будущих реконструкций электрической схемы.

Строительство планируется выполнять около некоммерческого товарищества

Если рядом со строительным участком расположен гаражный кооператив, садоводческое хозяйство или подобная организация, то за счет подключения к ее сетям, имеющим собственную трансформаторную подстанцию, можно значительно сэкономить на затратах. Надо только суметь договориться с этим коллективом, стать его полноправным членом.

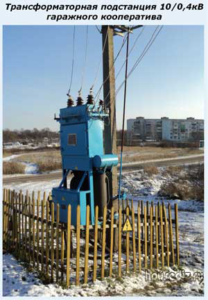

Трансформаторная подстанция гаражного кооператива
При этом могут возникнуть сложности, связанные с тем, что такие организации сформировались давно и уже не раз они за свои деньги меняли какое-то оборудование, например, устаревшие опоры, изношенные провода, маломощные трансформаторы.

Члены таких товариществ могут запросить у нового застройщика компенсацию части своих денежных затрат или оплату дополнительной модернизации какой-то части оборудования. Это их право может осложнить решение вопроса.

Заключение договора с соседями

Этот вариант можно предусмотреть на какой-то промежуток времени в том случае, когда строительные работы не терпят отсрочки, а решение технических вопросов подключения к сети затянулось и не определено по срокам. В такой ситуации имеет смысл обратиться за помощью к соседям, имеющим избыток мощности.

Когда согласие от них получено, то застройщик устанавливает через дополнительный электросчетчик себе розетку. К ней проводится вре́менная магистраль на место строительства.

Естественно, что необходимо заранее обговорить размер допустимой мощности, способы оплаты, контроль расхода электроэнергии. Чтобы не создать ненужных проблем соседу, необходимо использовать защитные устройства и ограничители потребления электроэнергии.

Такая схема электроснабжения довольно выгодна застройщику, но она может создать неприятности соседу. Он будет заниматься  незаконной раздачей электроэнергии, что создаст конфликтную ситуацию в том случае, когда этот факт будет обнаружен инспектирующими лицами снабжающей организации.

Автономное электроснабжение генераторными установками

Положительными моментами этого варианта являются:

  • получение качественной электроэнергии в любой момент;
  • автономность работы;
  • отсутствие зависимости от любых организаций;
  • избавление от затяжных работ по подключению к стационарной сети.

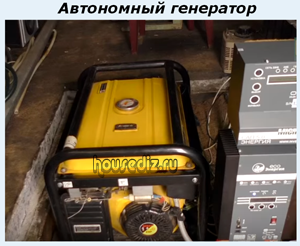

автономный генератор
Однако, все они усугубляются единственным серьезным недостатком: высокой стоимостью полученной электроэнергии. Поэтому к генераторному электроснабжению приступают в крайнем случае — когда срочно надо возобновлять строительство без возможности подключения к стационарной сети.

Автономные генераторные установки выпускаются производителями широким ассортиментом. Их можно не только купить, но и взять для временной эксплуатации в аренду.

Следует учитывать, что купленные установки будут не только работать на месте строительства, но смогут выполнять роль резервных источников питания в будущем, когда создаются перебои с подачей электроэнергии от государственных организаций.


Технические советы по электрификации строительной площадки

Работы на местности начинают после того, как выяснены все описанные выше организационные вопросы, сделан выбор системы однофазного или трехфазного напряжения, определена допустимая мощность.

Первым действием следует уточнить место установки вводного электричества щита. Его необходимо располагать в зоне строительства на удалении не более 25 метров от границ участка и резервного ввода при использовании автономной генераторной установки.

От него создается разметка всех кабельных трасс к местам:

  • ответвительной опоры ВЛ;
  • силовым цепям строительного оборудования;
  • осветительным приборам системы освещения.

Силовые цепи используются для подключения механизмов:

  • приготовления бетона и строительных растворов;
  • подъема грузов на высоту талями или краном;
  • сварки;
  • деревообработки.

Систему освещения можно вначале создать из нескольких прожекторов или одного светильника. В дальнейшем потребуется ее расширять, используя основные и аварийные, местные и общие источники.

Типовые схемы подключения потребителей

Чтобы проложить электрические кабели, необходимо определиться с их длиной и типом, подбирая по мощности питаемых потребителей. На выбор кабеля может повлиять схема подключения нагрузок:

  • радиальная;
  • кольцевая;
  • смешанная.

Радиальная схема подключения потребителей к источникам электроэнергии
Принцип радиального подключения означает питание вводного щита от опоры ЛЭП и разводки от него кабельных линий ко всем без исключения потребителям отдельными магистралями.

Когда застройщик владеет резервным источником, например, автономным генератором, то можно применить кольцевую либо смешанную схему питания.

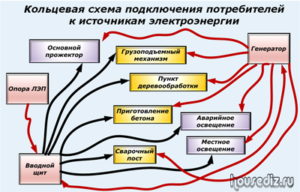

Кольцевая схема подключения потребителей к источникам электроэнергии
При кольцевом типе электроснабжения создается возможность подключения любого потребителя по кольцу от вводного щита или резервного генератора.

Смешанная схема несколько проще в исполнении, но допускает одностороннее питание каких-то неосновных потребителей.

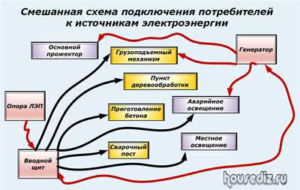

Смешанная схема подключения потребителей к источникам электроэнергии
В любом случае следует учитывать, что применение резервного питания исключает продолжительные перерывы строительных операций при пропадании электроэнергии от основной сети.

Рекомендуемые конструкции для вводного устройства

Отдельные строители, обладающие начальными навыками электрика низкой квалификации, самостоятельно подключают электрическую энергию к вводному устройству, особо не заботясь о правилах безопасности и рисках для здоровья окружающих.

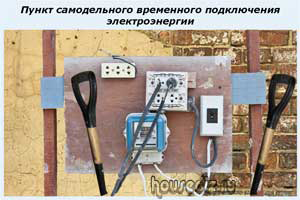

Пункт самодельного временного подключения электроэнергии
Расположенные на открытом воздухе коммутационные аппараты и розетки, подверженные действию атмосферных осадков, раскиданные прямо по земле кабели, через которые вынуждены перешагивать рабочие, являются не самыми грубыми нарушениями. А даже они представляют серьезную опасность.

Доступ посторонних людей к коммутационному оборудованию необходимо надежно ограничивать. Монтировать электрические приборы на досках, листах фанеры, материалах, впитывающих влагу из воздуха, нельзя.

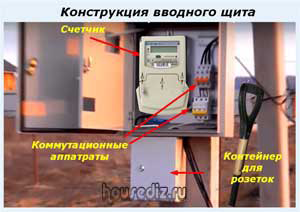

Конструкция вводного щита
Современные производители электротехнического оборудования для решения подобных задач выпускают большой ассортимент разнообразных вводных щитов из металла с герметичным корпусом.

Они созданы для эксплуатации в условиях открытого воздуха, закрываются на замок, исключают попадание посторонних людей под напряжение.

Внутри такого щита размещают:

  • электрический счетчик;
  • защитные и коммутационные аппараты;
  • контейнер для розеток;
  • шины подключения защитного и рабочего нуля.

На стройке часто используются не только стационарно установленные, а мобильные электрические инструменты и устройства. К ним тоже требуется подводить электроэнергию кабелями. В этом случае требуется беречь их от механических нагрузок: подвешивать на безопасной высоте или укладывать в траншею, закапывая грунтом.


Советы по безопасному выполнению работ с электрическими приборами на строительном участке

Начиная эксплуатацию электрических приборов следует учитывать:

  • неблагоприятные условия работы при выпадении атмосферных осадков;
  • присутствие работников низкой квалификации по правилам безопасности, способных попасть под действие электрического тока;
  • наличие на площадке легковоспламеняющихся материалов, горючих жидкостей;
  • отсутствие возможности защитного отключения при возникновении токов утечек у части электрических приборов старого стандарта.

Закрытое подключение электрических приборов
При выполнении работ во влажной среде существует вероятность поражения электрическим током. Правила ПУЭ предписывают в такой ситуации работать с инструментами, получающими питание 50 (25 либо 12) вольт переменного напряжения или 120 (20) — для постоянного. При этом необходимо обязательно пользоваться автоматическими защитными устройствами.

Безопасность использования электрических приборов можно повысить за счет применения разделяющих трансформаторов, подключенных к незаземленной системе уравнивания потенциалов. Она должна объединять все металлические корпуса через кабели, оборудованные вилками и розетками с защитными контактами РЕ-проводника.

Рабочее место в темное время должно хорошо освещаться, а свет от прожекторов необходимо использовать равномерной яркости без слепящего эффекта.

Светильники и электрические устройства, находящиеся на открытом воздухе, необходимо использовать только с корпусом, выполненному по требованию защит IP54.

Само по себе строительство уже содержит перечень операций, которые классифицируются как опасные. Использование электрической энергии для работы механизмов и инструментов повышает риски повреждения здоровья. Поэтому при выполнении электроснабжения строительной площадки требуется уделять повышенное внимание вопросам безопасности.

Заканчивая изложение материала, хочется порекомендовать к просмотру видеоролик Павла Соколовского, который выполнил электроснабжение частного дома своими руками. В нем показан хороший вариант использования вводного щитка, который был создан при начале строительства.

Если остались неясные вопросы, то задавайте. Для этого существует раздел “Комментарии”.
