Лазерная рулетка или обыкновенная для домашнего мастера

Лазерная рулетка

Достоверное измерение расстояний — это обязательная операция, сопровождающая любой ремонт квартиры своими руками либо с привлечением бригады строителей.

Она влияет на качество работы, позволяет точно определить количество необходимых материалов, рассчитать стоимость конечных финансовых затрат.

Материал нашей статьи посвящен обычной и лазерной рулетке для домашнего мастера, технологиям точного измерения размеров строительных элементов, определения их геометрии с поясняющими картинками, схемами и видео.

На его основе вы сможете сделать выбор прибора измерения расстояний: пользоваться дальше простой измерительной лентой или приобрести современный лазерный уровень — дальномер со множеством функций, облегчающих повседневную работу профессионального строителя.

Рулетка — измерительный прибор, который может потребоваться для замера от случая к случаю или работать постоянно. Учтите регулярность пользования ею при покупке.


Рулетка с мерной лентой

Это самый доступный инструмент, который имеется в рабочем комплекте практически у каждого мастера.

Рулетка
Он имеет простое устройство и нехитрые приспособления, которые незаметны на первый взгляд. Поэтому не все владельцы о них знают.

Особенности конструкции

Общий вид

С лицевой стороны корпуса расположены:

  • мерная лента с наконечником;
  • ремешок;
  • кнопка фиксации ленты.

Рулетка с лицевой стороны

Эти же элементы с обратной стороны дополняют: скоба для удобного размещения на ремне и винты крепления.

Рулетка с обратной стороны

Устройство наконечника

Скоба окончания ленты выполняется подвижной. Это не дефект изготовления, как думают отдельные «рационализаторы», заклепывая его до конца или, хуже того, обрезают и укорачивают ленту. К сожалению, мне встречались такие доработки.

Наконечник рулетки
Наконечник мерной ленты строительной рулетки делают подвижным для удобства при замере и повышения его точности. Протяженность его смещения составляет толщину планки скобы, равную 1 мм.

Принципы замера

Нулевой отсчет

Шкала мерной ленты начинается не с нуля, как у обычных линеек, а с 1 мм. Это расстояние при замере от упора, в который упирается наконечник, компенсируется его толщиной за счет сдвига по прорезям скобы относительно заклепок.

Замер подоконника

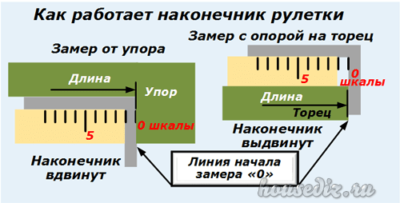

При установке конца рулетки на торец детали наконечник выдвигается в противоположную сторону на 1 мм, а измерение снова начинается с нуля.

Как работает наконечник рулетки

3 способа замера глубины проема

В проемах сразу снять отсчет не получается: длина ленты рулетки не дает это сделать точно. Поэтому используют один из следующих методов измерения.

Изгиб ленты

Наконечник рулетки упирают в начало проёма, а выпущенную ленту загибают так, чтобы она заполнила полностью проем и была видна шкала на изгибе.

Замер загибом ленты рулетки
Метод замера приблизительный. Но в большинстве случаев такой точности вполне достаточно.

Учет длины корпуса

Между двумя противоположными концами проема размещают рулетку с полностью выдвинутой лентой. Снимают отсчет и прибавляют к нему длину корпуса прибора. Его размер может быть промаркирован в условиях заводе или измерен самостоятельно.

Замер с учетом длины корпуса
На фото видно, что в моей рулетке он выполнен длиной 60 мм. Этот метод замера работает точнее предыдущего.

Сложение двух измерений

Когда необходима высокая точность замера, то около середины проема делают отметку карандашом, а если его поверхность декоративная, то можно наклеить кусочек строительного скотча. Он легко удаляется водой, не оставляет следов.

Форму метки лучше выполнить в форме галочки с острым концом — указателем, а не отрезка линии. Она работает точнее.

Замер сложением двух измерений
Показанные на фото в качестве примера два результата измерения от каждого края складывают и получают общий размер: 41,9+38,8=79,7 см.

Дополнительные возможности

Посредством простой доработки можно превратить рулетку в циркуль, использовать его для более сложной разметки.

На корпусе прибора ослабляют один крепежный винт и вводят в него прорезь жестяного самодельного крепления карандаша.

Самодельное крепление карандаша
Саморез сразу плотно зажимают.

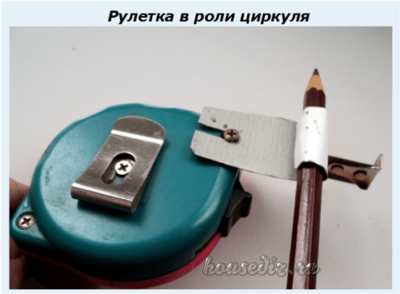

Рулетка в роли циркуля
Наконечник мерной ленты прорезью надевают на головку ввернутого шурупа.

Наконечник надет на шуруп
Это позволяет:

  • вычерчивать окружности и дуги различных размеров;
  • проводить перпендикуляры к точкам горизонтальных линий;
  • точно разделять углы на равные части.

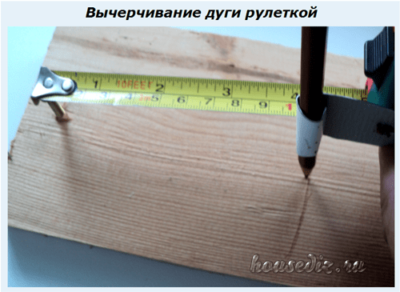

Черчение дуги или окружности

Вычерчивание дуги рулеткой
Фотография наглядно демонстрирует этот процесс.

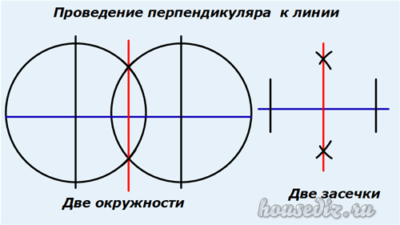

Как провести перпендикуляр

Используя рулетку в качестве циркуля можно начертить две окружности с центрами на контрольной линии или сделать засечки отрезками дуги.

Проведение перпендикуляра- к линии
Точки их пересечения необходимо соединить прямой, которая будет направлена строго под 90 градусов к исходному направлению.

Разделение угла на равные части

Рассмотрим на примере квадрата. На удалении от угла прикладываем мерную ленту рулетки для образования равнобедренного треугольника. На его основании должны быть хорошо видны деления, кратные количеству углов, например, 10. 20, 30. Через них проводим лучи, разделяющие угол на равные три части по тридцать градусов каждый.

Деление прямого угла на 3 части
Как видите простая рулетка позволяет выполнять измерения и разметку различными способами, но их может значительно облегчить современный измерительный прибор с электронной начинкой.

Лазерный дальномер

Прибор относится к большому классу лазерных уровней, выпускаемых промышленностью широким ассортиментом. Это позволяет выбирать под себя модель, необходимую для работы в различных условиях, например, измерять расстояния на труднодоступных объектах.

Устройство

Пластмассовый корпус лазерной рулетки изготавливают для работы в условиях стройки. Он содержит:

  • с внешней стороны кнопки управления и дисплей;
  • задний отсек для элементов питания;
  • торцевой излучатель и приемник лазерного луча.

Прямоугольная форма корпуса позволяет располагать дальномер горизонтально, вертикально или класть на бок для выполнения точных измерений различными способами.

Лазерный дальномер
Вмонтированный жидкостный или электронный ватерпас предназначен для облегчения ориентации корпуса при выполнении различных замеров.

Защитный чехол дальномера поддерживает сохранность прибора в исправном состоянии во время транспортировки и эксплуатации.

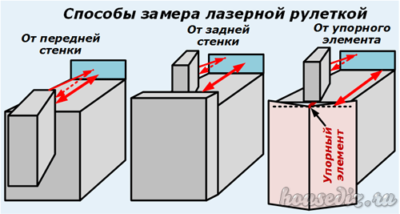

Способы измерений

Прибор дальномер работает на больших расстояниях с точностью до 1 мм. Им можно выполнять замеры от:

  • передней кромки, располагая ее, например, с торца стола;
  • задней части, поднеся его вплотную к стене;
  • заднего края упорного элемента для определения диагонали помещения.

Лазерный дальномер позволяет выполнять замер:

  • одноразово с фиксацией в памяти;
  • непрерывно для выбора оптимальной дистанции.

Способы замера лазерной рулеткой
Для особо точных работ прибор необходимо стационарно фиксировать на штативе.

Вычисления и память

Лазерный дальномер на основе сделанных замеров вычисляет:

  • площадь помещения;
  • объем;
  • высоту.

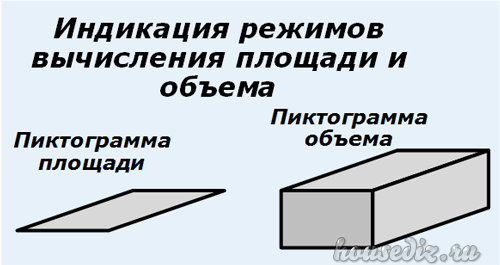

Определение площади и объема

В меню прибора выбирают соответствующий режим, который подтверждается пиктограммой площади или объема на встроенном дисплее.

Расчет высоты объекта
Затем последовательно наводят лазерный луч на указанный объект и фиксируют его кнопкой. Лазерная рулетка выполняет расчеты, заносит информацию в память, отображает ее на дисплее.

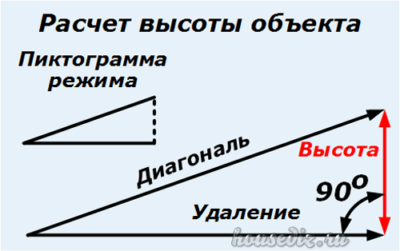

Расчет высоты

На недоступных объектах можно использовать замер удаленных объектов косвенным способом, направив луч лазера дальномера строго по горизонтальной плоскости и диагонали. Прибор вычислит высоту по теореме Пифагора с высокой степенью точности.

Расчет высоты объекта

Электронная память

Предназначена для хранения констант, используемых в алгоритме вычислений, обработки данных и возможности обеспечения передачи информации, например, по домашним беспроводным каналам связи Bluetooth.

Луч лазера от дальномера нельзя направлять на людей и животных. При попадании в сетчатку глаза он может вызвать необратимые процессы, которые приведут к потере зрения. Работайте в защитных очках.

Для любителей получать информацию с видеороликов рекомендуем дополнительно посмотреть работу автора «Закажи из Китая» “Лучший дальномер с Алиэкспресс”.
