Как выбрать штангенциркуль для работы домашнего мастера

Штангенциркуль

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

  1. классов точности;
  2. пределов измерения;
  3. удобств пользования;
  4. простоты конструкции;
  5. стоимости.

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

  1. внешних размеров;
  2. отступов на внутренних полостях;
  3. углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.

Устройство штангенциркуля
Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

  • базового элемента — штанги;
  • подвижной части — рамки с дополнительными устройствами.

Штанга

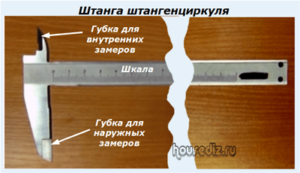

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Штанга штангенциркуля

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Рамка штангенциркуля

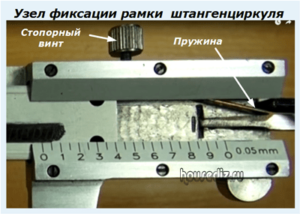

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Узел фиксации рамки штангенциркуля

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Конфигурация губок штангенциркуля

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

  • 0,02;
  • 0,05;
  • 0,1.

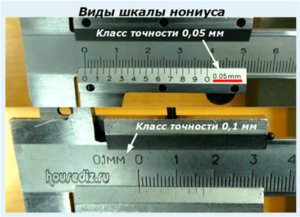

Виды шкалы нониуса

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Шкалы штанги и нониуса штангенциркуля

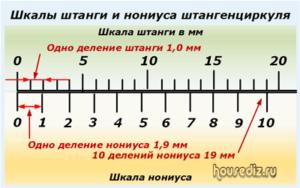

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

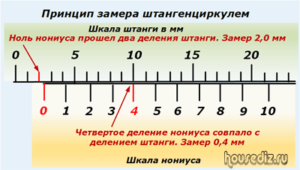

Принцип замера штангенциркулем

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

  1. механические со шкалами;
  2. цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Штангенциркуль ШЦ-1

Наиболее простая и распространенная марка штангенциркуля с типом шкалы нониуса. Типовая цена деления — 0,1 мм. Но есть приборы на 0,05 и 0,02.

Модель ШЦ-2

Прибор отличается от предыдущего наличием дополнительной рамки со стопорным винтом и регулирующим механизмом, а также специальной конструкцией губок.

Штангенциркуль ШЦ-2

Их нижняя часть позволяет замерять как внешние, так и внутренние размеры двумя различными рабочими поверхностями. Разница отсчета между ними в мм промаркирована прямо на корпусе.

Губки штангенциркуля ШЦ-2
Линия выступа внешних губок строго параллельна оси штанги. Это позволяет делать на них упор базовой поверхностью замеряемой детали: создается повышенная точность.

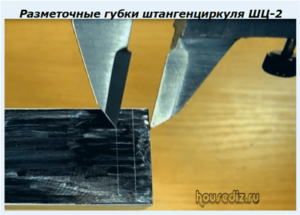

Верхние губки заострены и выполняют две задачи:

  1. возможность разметки;
  2. Разметочные губки штангенциркуля ШЦ-2

  3. замер глубины тонких проточек.
  4. Замер разметочными губками проточки вала

Модель ШЦ-3

Прибор полностью повторяет конструкцию предыдущего, но у него отсутствует верхняя пара разметочно-измерительных губок.

Штангенциркули ШЦ-2 и ШЦ-3
ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

Механизм отсчета долей мм выполнен механическим устройством с круговой шкалой. Эти приборы обеспечивают самый высокий класс точности в своей группе: 0,02 или даже 0,01 мм.

Штангенциркуль ШЦК-1
Для перемещения подвижной рамки при выполнении замеров служит реечная передача, управляемая вращением колесика рукоятки. Фиксация головки тоже выполняется стопорным винтом.

Круговая шкала ШЦК-1
К недостаткам этой модели относится необходимость поддержания ее реечного механизма штанги и рамки в постоянной чистоте.

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.

Штангенциркуль цифровой ШЦЦ-1

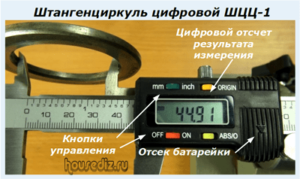

Добавочная буква «Ц» в маркировке обозначает работу измерительного устройства по цифровой технологии. Это значительно облегчает снятие отсчета. ШЦЦ-1 обладает самой высокой точностью: класс 0,01.

Как и на всех подобных приборах здесь имеются кнопки управления различными режимами и автономный источник питания, расположенный в специальном отсеке.

Задумываясь о качестве работы подобными измерителями не стоит забывать обо всех недостатках, присущих электронным приборам:

  • чувствительность к внешним электромагнитным полям;
  • ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
  • необходимости защиты от влажности и механических воздействий;
  • повышенная стоимость.

Электронные приборы в нерабочем положении содержат в специальных футлярах. Для выполнения измерений габаритов детали их извлекают и затем снова туда же укладывают. Они требуют более бережного обращения, чем простые механические аналоги.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

  1. осмотр внешнего состояния;
  2. проверка нулевого показания;
  3. оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

  • установку обеих шкал на ноль;
  • расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Проверка поверхностей на просвет
Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.

Проверка измерителя углублений
Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Установка измерителя углублений

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности. Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.

Замер внешнего диаметра

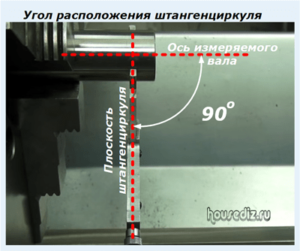

Ее ось должна быть перпендикулярно расположена к ним.

Угол расположения штангенциркуля

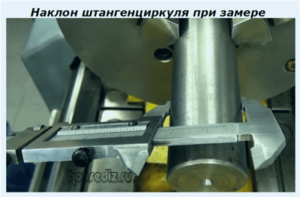

Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.

Наклон штангенциркуля при замере
На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Замер длинных заготовок

Измерения внутренних расстояний

Замер внутреннего диаметра
Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Пользование упором на губках

Определение углублений

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Замер глубины детали

Для точного определения углубления необходимо:

  • обеспечить правильный упор торца штанги в базовую плоскость;
  • выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
  • обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
  • зафиксировать стопорный винт;
  • правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.

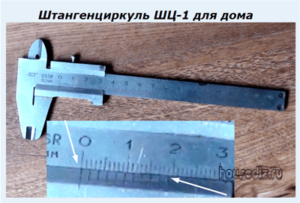

Штангенциркуль ШЦ-1 для дома
Чаще всего он используется для:

  • выбора сверл по диаметру;
  • Замер диаметра сверла

  • определения внутренних диаметров трубок;
  • Замер внутреннего диаметра трубки

  • замера углублений отверстий и пазов.
  • Замер углубления гнезда под замок

Одно время было увлечение токарными работами по дереву и для них был своими руками создан станок из электрической дрели. Вот тогда штангенциркуль использовался очень часто.

Потом пришлось заменить дрель на трехфазный асинхронный электродвигатель и подключить его к однофазной сети. Но после этого интерес к токарным работам как-то угас, а станок простаивает…

Как показала личная практика, класса точности 0,1 мм для выполнения домашних работ вполне достаточно, а если соблюдать правила эксплуатации, то такой прибор работает очень долго и надежно.

Хотя кому-то покажется это явно недостаточным и возникнет желание для своих нужд купить электронный штангенциркуль ШЦЦ-1 с классом 0,01 мм. Решайте сами.
