Как сделать самодельный токарный станок из дрели для дома

Желание мастерить своими руками полезные вещи для интерьера квартиры можно реализовать в небольшой мастерской. Часть ее оборудования легко изготовить самостоятельно из стандартного набора обычных инструментов, которые имеются практически у каждого владельца частного дома.

Рассмотрим один из вариантов конструкции подобного приспособления. Надеемся, что наши советы помогут домашнему мастеру сделать самодельный токарный станок для обработки древесины из электрической дрели, использовать его надежно и безопасно.

На основе собственного опыта можно утверждать, что многим подросткам нравится заниматься процессом творчества на токарном станке, вытачивать из дерева простые предметы кухонной утвари, рукоятки для инструмента, а также спортивные нунчаки, матрешки и даже шахматы.


Конструкция токарного станка из дрели

Первое подобное устройство мной было изготовлено более двадцати лет назад по материалам одного из журналов “Сделай сам”. От него остались только фотографии, с которых я и представляю чертежи со своими комментариями.

Их дополнительно иллюстрируют картинки готовых деталей, сфотографированные с разных ракурсов. Они позволят вам лучше понять процесс изготовления деталей токарного станка из дрели.

Для работы потребуется изготовить:

  • переднюю бабку, в которую вставляется электрическая дрель домашнего мастера;
  • заднюю бабку с подвижным фиксирующим центром;
  • упор для резца;
  • наконечник-фиксатор крепления заготовки в дрели;
  • станину станка;
  • струбцины или другие крепления.

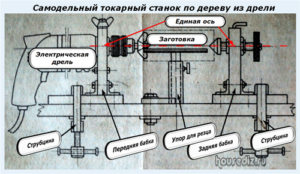

Самодельный токарный станок по дереву из дрели
Главное условие безопасной работы с этим устройством — это четкое, надежное закрепление всех деталей на общей устойчивой станине. Она обеспечит правильное вращение заготовки, может быть из металла или дерева. Я использовал толстую, широкую доску-верстака. Допустимо монтировать все части струбцинами на прочном столе, как показано на чертеже.

На картинке специально выделена единая ось вращения красного цвета. Ее соблюдение в горизонтальном направлении обеспечит оптимальную обработку заготовки без биений и лишних качаний.

Ее выставляют положением высоты и направления оси вращения патрона дрели с центром задней бабки, а также правильным креплением деревянной заготовки.

Передняя бабка

Материалом для ее изготовления было решено использовать многослойную березовую фанеру и алюминиевые уголки, как показано на чертеже. Также можно применить толстый гетинакс или стеклотекстолитовые пластины. Их суммарная толщина должна обеспечить надежное удержание дрели за гнездо крепления дополнительной рукоятки.

Передняя бабка токарного станка
Для этого в центре заготовки прорезается отверстие. Его можно просверлить кольцевым сверлом. Я вырезал в многослойной фанере обычным ручным лобзиком после скрепления плит винтами крепления уголков. Потом немного доводил поверхность круглым напильником.

С одной стороны бабки пилой делается прорезь шириной около двух мм. Она нужна для фиксации дрели в гнезде за счет сжатия шпилькой. Для последней потребуется создать полость: просверлить в вертикальном направлении или просто прорезать ножом, предварительно разобрав крепление.

Фиксирующий винт шпильки в корпусе передней бабки вставляется через высверленное отверстие, а уголки к доске основания крепят шурупами.

Задняя бабка с регулируемым центром

Корпус крепления делают по той же технологии, что и ранее. Только центральное отверстие прорезают по внешнему диаметру втулки подвижного центра. Он должен свободно перемещаться вдоль оси за счет вращения ручки маховика и стопориться винтом фиксирующей рукоятки, как показано на чертеже.

Задняя бабка
Однако узел фиксации в моей конструкции бабки несколько отличается: используется не боковое, а горизонтальное сжатие резьбы контрящей гайкой. Ее приходится просто дожимать гаечным ключом.

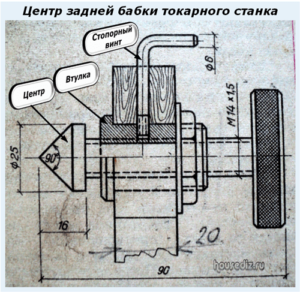

Центр задней бабки токарного станка
Сравнивайте оба способа и выбирайте тот, который вам подойдёт лучше.

Центр и втулку своими руками домашнему мастеру без токарного станка по металлу не изготовить. Я его заказывал у токаря по размерам.

Поверхность центра является базовым основанием для вращения деревянной заготовки. Ее требуется отшлифовать и закалить, можно даже немного смазывать. Это уменьшит потери на трение.

Вместо колеса ручного вращения шпинделя, как показано на чертеже, я установил обыкновенную рукоятку вентиля от старого водопроводного крана, сточив под нее напильником посадочное гнездо с конца резьбы.

Можно даже просто приварить в центр пруток, но тогда конструкция крепления станет неразборной.

Способы крепления заготовки в токарном станке

Вытачиваемые детали могут быть длинной формы или короткие, широкие в виде чаши. Они устанавливаются разными способами.

Крепление длинных заготовок

Способ монтажа показан на самом первом чертеже. В дрель вставляется наконечник специальной конструкции: пруток диаметра 8÷10 мм с трезубцем на окончании.

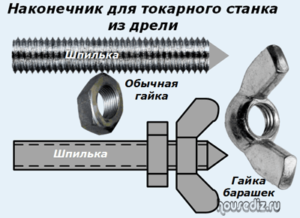

Наконечник для токарного станка из дрели
Для его изготовления можно использовать шпильку с резьбой, простую и барашковую гайки, которые плотно обжимаются на витках резьбы гаечным ключом. Конец шпильки стачивают на конус. От него отступают 10÷15 мм до кромки барашка.

Эта часть будет входить в торец заготовки. В нем посередине просверливают на глубину порядка 10÷15 мм отверстие для центровки заготовки шпилькой и делают пропил, в который входят ушки барашка, передающие вращение патрона.

Вполне допустимо в шпильке просто сделать центральную прорезь и вварить туда плоский трезубец.

С обратной стороны длинная заготовка при вращении в токарном станке удерживается центром задней бабки.

Оправка для коротких деталей

Верхняя часть зажимается в патроне дрели, а с обратной стороны оправки вставляется заготовка из древесины. Через просверленные отверстия ее фиксируют шурупами в трубчатой полости.

Оправка для токарного станка
Необходимо учитывать, что при креплении заготовки через центр оправки без задней бабки на подшипники дрели действуют боковые нагрузки. Поэтому большие усилия создавать нельзя.

Подобная конструкция оправки позволяет вырезать даже внутренние полости деталей, делать кубки, чаши, солонки и подобную утварь.

Конструкция упора для резца

Материалом верхний полки рекомендуют уголок 25х25 длиной 120 мм. Его вполне достаточно для обработки коротких заготовок, а для более длинных можно размер увеличить. По этому принципу я делал сразу три разных верхних части.

Упор для резца токарного станка
Уголок приваривают к прутку и вставляют в вертикальную трубку-стойку, в которой жестко зажимают стопорным винтом. К ее нижней части приварена скоба из толстой проволоки. Она фиксируется в основании зажимным болтом с гайкой, вставляемыми через отверстие столешницы.

Упор для резца
Благодаря длине скобы упор можно перемещать в различные точки основания, а ослабленный стопор верхней полки позволяет ее регулировать относительно оси вращения токарного станка.

Подготовка заготовок

Древесину следует хорошо просушить и выбрать без трещин. Хорошие изделия получаются из лиственных пород деревьев: березы, яблони, груши, дуба и других плодовых. Твердость материала влияет на скорость его обработки.

До установки заготовки в токарный станок ей необходимо придать цилиндрическую форму топором, рубанком, ножом. Это значительно сократит время ее обработки, уменьшит нагрузки на электродвигатель.

Под центры вращения передней и задней бабок в заготовке необходимо просверлить отверстия по торцам подготовленных цилиндров, а для трезубца — выполнить пропил.

Короткие заготовки для крепления в оправке винтами требуется делать с выступом, плотно входящим в ее полость.

Инструменты

Для обработки вращающейся заготовки потребуется инструмент — резцы. На первых порах можно обходиться обыкновенными стамесками, добиваясь их хорошей заточки.

Резцы по дереву
С приобретением опыта потребуются конструкции резцов:

  • полукруглых — обдирочных, черновых;
  • плоских для точной обработки: подрезки, отрезки, выравнивания.

Их несложно делать своими руками на наждачном станке или просто купить готовый комплект в магазине.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Дрель-для-бытовых-целей
Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил трехфазный асинхронный электродвигатель, сделав ему конденсаторный запуск от однофазной сети.

Самодельный токарный станок по дереву
Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

Наконечник на асинхронный двигатель
На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить частотный преобразователь, который позволит использовать всю мощность, заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через автоматический выключатель, который ликвидирует аварии, связанные с короткими замыканиями и перегрузками.

Необходимость подключения электроинструмента через УЗО определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Для лучшего восприятия материала рекомендуем посмотреть видеоролик владельца Добрый Гена “Универсальный токарный станок из дрели по дереву своими руками”.

Задавайте вопросы в комментариях. Сейчас вам удобно поделиться материалом с друзьями в соц сетях.
