Стиральная машина — как подключить самостоятельно в домашних условиях своими руками и не допустить типичных ошибок новичков

Стиральная машина как подключить самостоятельно

Покупка нового бытового прибора часто связана с вызовом мастера для ввода его в работу. Я предлагаю отказаться от этой привычки и делать все своими руками.

Эта статья поможет вам понять, как устроена стиральная машина: как подключить самостоятельно ее для надежной длительной работы не только в городской квартире, но даже там, где отсутствует стационарный водопровод.

Все это делается просто и поэтапно всего за семь шагов по моей доступной инструкции. Строго придерживайтесь отработанной технологии.

Содержание статьи

Шаг №1. Подготовительные работы или секретный ЧИП хакера: обязательное условие успеха любого начинания

Забавная история произошла у нас в лаборатории электрических защит и автоматики на высоковольтной подстанции более семи лет назад.

Опытный начальник нашей службы привез из ПЭС новую микропроцессорную защиту для тестирования. Народ-то у нас в принципе бывалый:

  • старший мастер с тридцатилетним стажем практической работы на этой ПС;
  • инженер отработал уже два года после университета, где на отлично изучил все современные защиты;
  • два электромонтера седьмого разряда с двадцатилетним стажем электриков выполняют все проверки защит самостоятельно, имеют ряд смежных специальностей.

И вот только пришедший две недели назад Саша К только что закончил училище. Он готовится к сдаче зачета на допуск к самостоятельной работе.

Парнишка смышлёный, быстро осваивается, ремонтирует компьютеры и телефоны, почитывает журнал Хакер. За это и получил такое же прозвище у своих ровесников из соседнего коллектива ПС.

Распаковали мы эту новую защиту, поставили на стол, подключили кабели и стали имитировать различные аварийные ситуации, контролировать поведение выходных контактов.

Видим, что работает она не стабильно, разброс временных параметров значительно превышен. Ну все, думаем: брак нам прислали, отказываться будем…

Тут наш хакер и говорит: надо нажать на красную кнопочку и, удерживая ее, откалибровать входа сигналов. Так и сделали: все заработало…

Смотрим на него, а он ухмыляется. Начальник спрашивает: ты откуда это знаешь?

Саша отвечает: так препод по информатике в училище у нас хороший был. Сумел внушить, что всегда надо с ЧИПа начинать. И молчит дальше.

Естественно, последовал вопрос, что означает этот ЧИП? Саша и разъяснил: ЧИП — вначале читай инструкцию придурок…, а только после этого что-то делай.

Этим реальным случаем я попытался зафиксировать ваше внимание на необходимости внимательно ознакомиться с требованиями производителя по соблюдению технологии подключения и эксплуатации стиральной машины конкретно вашей модели.

Только так можно избежать совершения многочисленных ошибок, которые не позволят вам использовать на всю мощь столь дорогое приобретение.

Мои же рекомендации ниже объясняют физические процессы, которые следует обязательно учитывать на практике.

Шаг №2. Распаковка новой стиральной машины: на что обращать внимание — 2 совета

Транспортировочная упаковка и ее роль в сохранности оборудования

Она предназначена для сохранения декоративного внешнего вида и предохранения корпуса от механических повреждений при перевозках и во время хранения на складах.

Демонтаж деревянной обрешетки не составит большого труда, но при ее разборке следует проявлять осторожность. Иначе можно случайно поцарапать корпус.

Обычно внешние поверхности закрывают специальными защитными покрытиями, скрепляя их скотчем или клеящимися лентами.

Упаковка стиральной машины

Все это необходимо аккуратно удалить. И вот здесь некоторые мастера допускают ошибку, ибо детали обрешетки и покрытия уже не нужны. Их нельзя оставлять рядом на рабочем месте.

Они в лучшем случае будут просто мешаться под ногами, а в худшем — станут причиной случайного повреждения декоративного покрытия корпуса. Всегда уносите их подальше.

Транспортировочные болты: зачем они нужны и какую роль выполняют

При работе барабан фронтальной или вертикальной стиралки вращает и перемешивает кучу белья с водой. Строго отцентрировать эту движущуюся массу невозможно.

Она же создает неравномерные нагрузки, тряску и даже прыжки корпуса. Никому это не нравится. Поэтому производители крепят вращающийся барабан на мощных пружинах, которые гасят все подобные колебания.

При транспортировке и погрузках/разгрузках эти пружины тоже подвергаются силовому воздействию из-за резких ускорений и торможений транспорта, при такелажных работах.

Поэтому их фиксируют в корпусе четырьмя транспортировочными болтами.

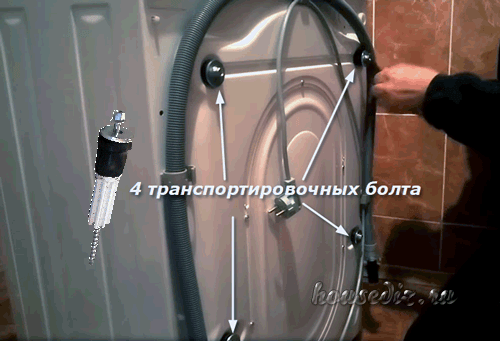

Транспортировочные болты

На месте установки стиральной машины эти болты следует демонтировать. Подойдет обычный гаечный ключ. Распространенный размер — на 10 мм, но может быть и другой.

Освободившиеся отверстия просто закрываются пластиковыми заглушками из прилагаемого заводского комплекта.

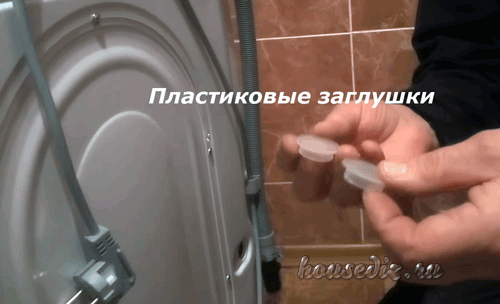

Пластиковые заглушки

Если оставить транспортировочные болты на месте, то при стирке они сблокируют работу силовых пружин, не позволят им компенсировать резкие нагрузки от вращающегося барабана. Все толчки станут без гашения передаваться на корпус, а машина будет трястись и даже подпрыгивать.

Обязательно выполняйте этот пункт инструкции.

Шаг №3. Как выбрать и подготовить место для установки стиральной машины: 3 простых рекомендации

Какие помещения лучше подходят для стационарной установки

В этом вопросе обычно главную роль отводят хозяйке, а она ориентируется по площади комнат в квартире и их функциональному назначению, что правильно.

Однако стоит учесть и другие факторы: для нормальной стирки необходимо близкое расположение минимум трех коммуникаций:

  1. водопроводного крана с возможностью быстрого перекрытия напора воды;
  2. канализации для слива загрязненных потоков;
  3. электрической розетки, питающей электроэнергией электродвигатели и систему автоматики.

А они находятся только в ванной комнате, туалете, на кухне. По местным условиям приходится выбирать одно из этих помещений. Иногда же место в них крайне ограничено. Тогда рассматривают другие варианты, например, коридор.

Но в этом случае возникнут трудности с подключением к воде и канализации.

Какая роль отводится полу и почему на его качество следует обратить внимание

Бытовые стиралки никак не крепятся в помещении, они просто устанавливаются на пол и строго выставляются по уровню горизонта.

Относительно бесшумная работа и качественная стирка достигается за счет:

  1. собственного веса конструкции;
  2. сбалансированной работы механизма компенсации вращающихся нагрузок;
  3. учета допустимого уровня загрузки белья.

Если же ваш девайс установлен не жестко, а на шатающийся пол, то стирка будут происходить с большим шумом и проблемами. А это характерно при неровном дощатом покрытии, некачественной укладке ламината, шатающемся паркете.

Таких мест установки необходимо избегать, но лучше всего— качественно их отремонтировать. Способы выравнивания поверхностей зависят от вида покрытия.

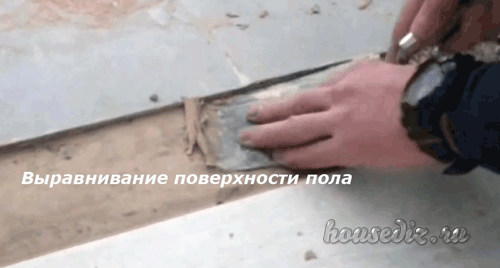

Выравнивание поверхности пола

Нам важно в итоге получить прочную и ровную конструкцию, способную надежно противостоять вибрирующим нагрузкам. Иначе прыгающий корпус добьет и без того расшатанный пол.

Как проверить рабочее место машины и ее надежную установку

Производители создают корпуса со строгой геометрией, когда верхняя поверхность четко параллельна нижней плоскости, а все боковые стороны им строго перпендикулярны.

Это свойство позволяет четко выставлять стиральную машину даже на слегка наклонных полах по уровню. Достаточно положить ватерпас на верхнюю крышку и регулировочными винтами на нижних ножках установить необходимый выступ.

Установка стиральной машины

Эта регулировка осуществляется за три приема:

  1. гаечным ключом освобождается контрящая гайка (позиция 1);
  2. регулировочный винт выпускается или заворачивается на необходимую длину, контролируемую по ватерпасу (позиция 2);
  3. созданный выступ фиксируется контргайкой (позиция 3).

Снизу корпуса смонтировано четыре таких винта. Каждый необходимо четко отрегулировать. После этого уровень снова размещают на корпусе, а двумя руками с силой воздействуют на его различные участки.

Контроль установки стиральной машины

Надежно установленная стиральная машина не должна шататься, перемещаться и скользить. В идеальном случае руки будут чувствовать единую монолитную конструкцию, не поддающуюся подобным силовым нагрузкам.

Хорошо запомните: только четкая установка корпуса на ровном полу обеспечивает оптимальный режим стирки. Он сбережет ваши нервы и не даст повода соседям для беспокойства.

Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать

Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:

  1. забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
  2. нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
  3. стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
  4. сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
  5. автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
  6. режимом полоскания;
  7. повторным сливом воды в канализацию с отжимом белья.

Как подключить стиральную машину

Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.

Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.

Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.

Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.

Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.

Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.

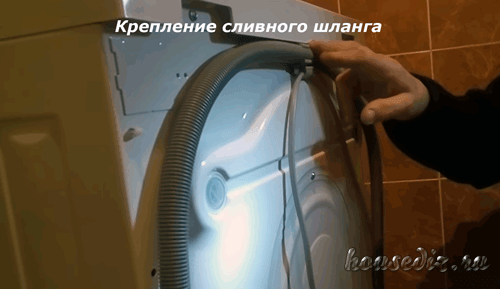

Крепление сливного шланга

Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.

Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.

Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…

В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.

Подключение стиральной машины к канализации

Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.

Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.

При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.

Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.

Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.

Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.

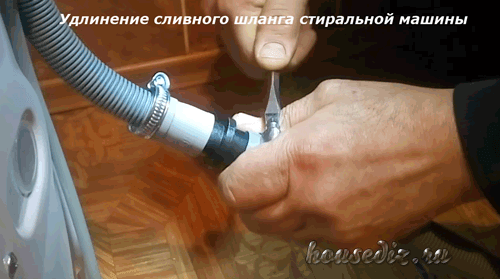

Удлинение сливного шланга стиральной машины

Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.

После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.

Шаг №4. 5 практических способов подключения сливного шланга к канализации

Рассмотрим их в порядке популярности и простоты использования в современных условиях. Раньше в домах с чугунными трубами этот вопрос решался сложнее.

Слив стиральной машины в канализацию

Установка стационарного тройника в канализационную магистраль — самый распространенный метод

Под раковинами и умывальниками практически все уже подготовлено для такого подключения. Остается только между нижним концом шланга и стационарным трубопроводом установить тройник с отходящим патрубком.

Подключение слива стиральной машины

Сверху него жестко вставляют шланг от умывальника, а сбоку — от стиральной машины через уплотнительное резиновое кольцо.

Сифон для подключения стиральной машины — доступный способ

Применение сифона с отводящим патрубком, закрепленным непосредственно под раковиной, считается оптимальным вариантом. Здесь тоже используется жесткое крепление сливных магистралей.

Сифон для подключения стиральной машины

Верхний отходящий патрубок сифона используется для подключения слива нашего устройства. Тогда в него не будет проникать вода, стекающая из умывальника.

Все коммуникации выполняются гибкой гофрированной трубкой из сантехнического пластика. По концам шланга ребристая поверхность заканчивается гладкой формой цилиндра, что позволяет использовать накидные гайки и манжеты.

Слив воды сразу в ванную или унитаз: преимущества и недостатки

Наличие близкорасположенных сантехнических устройств позволяет с помощью простого пластикового наконечника опустить в них сливной шланг.

Слив стиральной машины в унитаз

Этот способ использовался в старых активаторных машинах. Он имеет право на жизнь и сейчас. Его преимущества:

  • простота;
  • не требуется изменять конфигурацию существующей канализации;
  • установка шланга на допустимой высоте.

Но при этом способе важно учесть и недостатки:

  • возможность затопления помещения из-за отсутствия жесткой фиксации шланга, который под действием давления струи может просто выпасть на пол;
  • гибкие крепления гофры при частом перемещении могут потерять герметичность, что проявится протечками воды;
  • при недостаточном заглублении наконечника в раковину возможно разбрызгивание сливных вод наружу: на мебель, стены, пол;
  • положение держателя требует постоянного контроля в режиме отжима и слива. Они отличаются повышенными вибрациями;
  • на время стирки сантехнический прибор по прямому назначению использовать не удастся;
  • перед стиркой шланг нужно установить, а по окончании ее — снять.

Особенности установки слива в частном доме или на даче без канализации

Эту проблему решают установкой дополнительной емкости: бочки или бака с объемом, превышающим расход воды при стирке белья. При ее наполнении просто открывают кран снизу и сливают отстой в подготовленное место.

Высота бака позволяет осуществить принцип сообщающихся сосудов и нормально проводить стирку.

Обратный клапан в стиральной машине — альтернативный метод

Когда в силу разных обстоятельств не получается выполнить слив по требованиям научных рекомендаций можно использовать установку промышленного обратного клапана.

Обратный клапан стиральной машины

Он предназначен для ликвидации явления самослива и предотвращения попадания канализационных вод в магистрали стиральных или посудомоечных машин.

Однако среди подобных изделий еще много конструкций, доставляющих потребителям проблемы после окончания гарантийного ресурса. Будьте внимательны.

Шаг №5. 4 способа подключения к водопроводу и 2 методики забора воды без него

На какое требование безопасности необходимо обратить внимание в первую очередь

Будем исходить из того факта, что любая, даже самая надежная техника со временем ломается. В нашем случае это может стать причиной затопления не только своей квартиры, но всех соседей, расположенных ниже.

Поэтому в водопроводной магистрали обязательно необходимо предусмотреть кран экстренного перекрытия воды, который работает за счет простого поворота рукоятки.

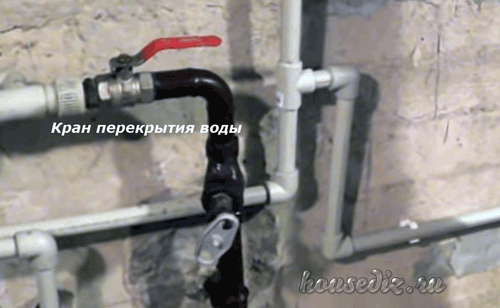

Кран перекрытия воды

Вы хорошо знаете, какое качество воды в наших водопроводах. Выпадающие в осадок соли, окислы, механические частички засоряют внутренние полости. Подвижный механизм такого крана уже после годичной эксплуатации станет тяжелее работать.

Для управления им потребуется прикладывать значительны усилия. В таких условиях облегченные рукоятки из пластика часто ломаются. Поэтому выбирайте конструкции из прочного металла. Они не подведут в критической ситуации.

Ваш кран экстренного перекрытия воды не обязательно выставлять напоказ, но доступ к нему всегда должен быть удобным. Обязательно выполните это требование безопасности.

Этим краном лучше всего открывать воду только на время стирки, а после ее окончания — перекрывать напор.

4 доступных технологии подключения к водопроводу

Среди городских жителей популярны следующие способы:

  1. установка тройника в напорную магистраль;
  2. фитинги для металлопласта;
  3. тройник для смесителя;
  4. обжимная муфта.

Врезка в металлическую трубу через тройник требует специализированного инструмента и хороших слесарных навыков сантехника. Ее часто использовали в зданиях старой постройки.

Подключение к трубе через тройник

Современные трубопроводы из металлопласта проще оснастить фитингами — специальными вставками с отводным патрубком. Трубу разрезают, укорачивают на длину тройника, монтируют фитинг и подключают к нему металлорукав или напорный шланг.

Фитинги для металлопласта

Отвод воды можно взять и непосредственно от смесителя умывальника. Для этого со стороны холодной воды подключают тройник с отводом, а на горячий кран просто добавляют втулку такой же длины.

Тройник в смесителе

Заслуживает вашего внимания способ подключения к металлической водопроводной трубе посредством обжимной муфты.

Обжимная муфта

Она имеет разборную конструкцию с болтовыми зажимами. Устанавливается через уплотнители.

Комплект обжимной муфты

Участок трубы под муфту очищают от краски, накреняют и просверливают сверлом дрели по диаметру посадочного отверстия в муфте.

Как просверлить отверстие в трубе

На подготовленное место крепится обжимная муфта.

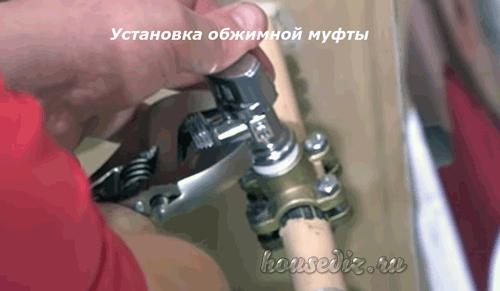

Установка обжимной муфты

Способы забора воды на даче и в частном доме без водопровода

Здесь придется учесть особенность конструкции стиральной машины. В нее вода подается под внешним напором. Его придется создавать искусственно.

Для этого проще всего специальный бак поставить где-то на высоте, предусмотреть возможность его заполнения, добиться нужного напора. Перед стиркой его заполняют, а после ее окончания — сливают остатки.

Вторая доступная методика — использование специальной насосной станции, которую придется предварительно приобрести. Она потребует подключения к электрической проводке.

Насосная станция стиральной машины

Тогда дополнительную емкость для воды можно расположить рядом со стиральной машиной и создать на ее входе нормальное давление.

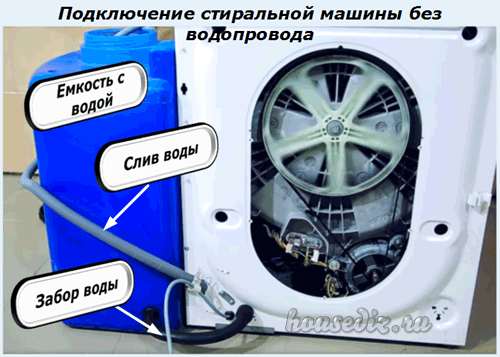

Подключение стиральной машины без водопровода

Сейчас для сельских жителей без водопровода промышленность начала выпуск стиральных машин со встроенной насосной станцией. Вы можете сразу приобрести такую модель.

Шаг №6. 5 заповедей электрика, обеспечивающие электрическую безопасность

Без электричества стиральная машина работать не станет, а оно может доставить очень даже большие неприятности. Поэтому рекомендую хорошо подумать о тех рисках, которым вы себя можете подвергнуть.

Отнеситесь к технике безопасности как к религии. Вы можете не верить ее требованиям, но все традиционные обряды соблюдайте строго.

Можно, конечно, просто вставить вилку шнура питания в розетку, как поступает большинство людей. Но я рекомендую проанализировать ряд вопросов.

Как безопасно подать питание от электрической сети

Современные бытовые потребители электроэнергии предназначены для работы в трехпроводной электрической схеме, подключенной по системе заземления TN-S. Их заводской шнур питания заканчивается вилкой с тремя контактами, вставляемой в соответствующую розетку.

Если она установлена во влажном помещении, что уже является нарушением, то корпус должен быть специальной конструкции с закрывающейся крышкой, отвечающей требованиям защитных нормативов по IP стандарта 4, класса 4.

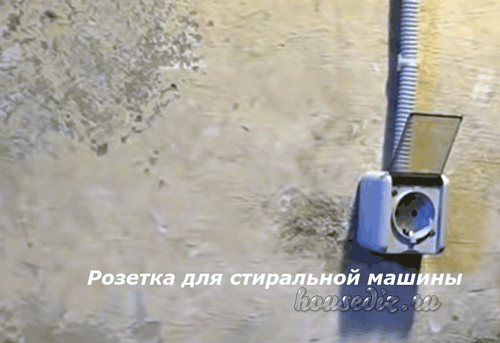

Розетка для стиральной машины

Линию питания необходимо выделить отдельной магистралью, защитив ее индивидуальным автоматическим выключателем с устройством защитного отключения — УЗО.

Как защищает УЗО

Его уставка срабатывания по току утечки — максимум 10 мА, ибо стирка происходит во влажных помещениях.

По этому поводу электрики шутят: если вы ошибетесь, то автомат и УЗО вас подправят и подстрахуют.

Если же у вас старая двухпроводная сеть и УЗО отсутствует, то велика опасность попасть под действие электрического тока при пробое изоляции фазы на корпус прибора.

Схема поражения током в двухпроводной сети

Позаботьтесь о собственной безопасности, смонтируйте контур заземления, выберите и настройте под свои конкретные условия защитные модули.

Розетку и ее автомат необходимо располагать в удобном месте для быстрого снятия напряжения. Подавайте от них питание только на время стирки, а после ее окончания — снимайте.

Учтите, что большинство бытовых электроприборов потребляют меньше энергии в выключенном состоянии. (Шутка, обеспечивающая безопасность, однако.)

Минимальная площадь сечения жил кабеля питания — от 2,5 мм кв для меди, а лучше 4 квадрата. Она зависит от мощности потребления прибора. Это же требование относится и к удлинителям.

К сожалению, довольно часто хозяйки покупают сетевые фильтры с выключателями, рассчитанные для питания компьютеров. Их медные жилы имеют площадь около одного квадрата, что явно недостаточно.

Алюминиевую проводку желательно заменить полностью, хоть она и разрешена в эксплуатации.

Шаг №7. Тестовые испытания, как завершающий этап монтажа

Проверки начинайте с внешнего осмотра всех смонтированных узлов и сверки по инструкции положения органов управления. Когда его закончите, то делайте пробный запуск.

Сразу анализируйте время заполнения бака водой, обращайте внимание на отсутствие течей. Если протечки появились, то всю воду сливают в трубу канализации. Придется выяснять причины неисправности и устранять их.

После проверки герметичности напорных магистралей замерьте время нагрева воды, оцените отсутствие шумов при работе двигателя.

Затем обратите внимание на режим стирки и отжима белья, как происходит слив воды. После положительной оценки результатов опробования можете вводить свое приобретение в эксплуатацию.

Рекомендую посмотреть обзорное видео сантехника Владимира на его канале Мастер Плюс по теме: стиральная машина — как подключить самостоятельно в домашних условиях.

Напоминаю, что сейчас вам удобно задать вопросы в комментариях и поделиться этим материалом с друзьями в социальных сетях.

Реклама
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
(10 голосов, в среднем: 4.5 из 5)

Подпишитесь на нашу рассылку "Домашний мастер" и Вы всегда узнаете первыми о новостях этого блога!


Ответить

Ваш e-mail не будет опубликован. Обязательные поля помечены *
