Сетевой фильтр и качество напряжения бытовой электропроводки

Сетевой фильтр

Домашняя электрическая сеть таит в себе много сюрпризов, о которых подчас даже не подозревает неискушённый пользователь без соответствующего образования. Знание их позволит улучшить качество работы электроники и сбережет не только материальные затраты на приобретение нового оборудования, но и время с нервными клетками, потраченные на устранение неожиданных поломок.

Наши советы объясняют домашнему мастеру принципы обеспечения нормального электропитания для бытовых электронных приборов через сетевые фильтры и защиты с поясняющими картинками, схемами и видеороликом.


Что делает сетевой фильтр

Качество напряжения в домашней проводке

На бытовой электрической розетке написано, что она создана для сети 220 вольт 50 герц. Стоит ли безоговорочно верить этим цифрам?

Даже основной документ электриков — ПУЭ допускает отклонение этой величины по амплитуде до ±10% от номинала, то есть от 198 и до 242 вольт, что считается нормой. В реальной же жизни напряжение может колебаться в значительно больших пределах. Причем, обещанную нормативами идеальную гармонику синусоиды очень часто нарушают различные высокочастотные помехи.

Синусоида

Они появляются от проникновения в сеть в/ч сигналов помех из различных источников в результате коммутаций множества аппаратов в схеме питания, возникновения апериодических составляющих, разрядов перенапряжений на высоковольтной стороне трансформаторной подстанции и по многим другим причинам.

Синусоида искаженной формы от высокочастотной помехи не влияет на работу резистивных нагрузок с тэнами, лампами накаливания. Она в большинстве случаев допустима для обеспечения вращения простых электродвигателей, но вредна при эксплуатации компьютеров, телевизоров, устройств сложной электроники. Им нужна надежная защита от помех питания.

Назначение фильтров

Появление подобных в/ч помех невозможно предвидеть, а потребителям остается только устранять их автоматическими устройствами. Полностью исправить форму искаженной синусоиды может только специальный стабилизатор напряжения.

Сетевой фильтр не обладает такими возможностями. Он создается с задачей — пропустить через себя искаженную высокочастотной помехой гармонику так, чтобы на выходе максимально отсеять высокочастотные помехи и сгладить ее форму до приемлемого состояния. Причем амплитуду напряжения он регулировать не может.

Эту его особенность необходимо хорошо представлять перед тем, как пойти в магазин чтобы купить фильтр сетевой для своего компьютера и подключить по следующей схеме.

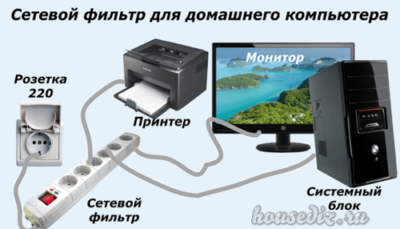

Сетевой фильтр для домашнего компьютера

Сетевой компьютер для выполнения ответственной работы подключают со схемой резервирования питания.

Сетевой фильтр для компьютера

На картинке видно, что обычно сетевой фильтр используется в качестве первого каскада сглаживания пульсаций при передаче электроэнергии от розетки к источнику бесперебойного питания и неответственному периферийному оборудованию, например, принтеру. Качественное напряжение на системный блок и монитор компьютера обеспечивает ИБП.

Эту особенность важно представлять и в том случае, когда вы создаёте проводные и беспроводные сети для своей квартиры.


Принцип работы

По своей функциональности сетевые фильтры подразделяются на:

  1. простые приборы с защитой от кратковременных перенапряжений и сверхтоков;
  2. электронные индуктивно-емкостные схемы;
  3. комбинированные устройства.

Простые фильтры

К ним относят варисторные изделия, которые в своем составе имеют:

  1. варистор, отекающий кратковременный пик перенапряжения;
  2. биметаллический контакт или предохранитель, работающий в качестве максимальной токовой защиты.

Фильтры с варисторами

Они могут изготавливаться отдельным полупроводником или сборкой из них.

Единичный модуль

Один варистор используется в самых простых защитах.

Как работает варистор

При номинальном электроснабжении сети он обладает большим электрическим сопротивлением и ток через себя не пропускает. Если же напряжение возрастает до критической величины порядка 470 вольт, то полупроводниковый переход варистора пробивается и устраняет перенапряжение замыканием потенциалов сквозь свой внутренний переход, что сопровождается выделением тепловой энергии.

Сборка варисторов

Классическая схема собирается на основе треугольника с заземлением средней точки. Варисторы фильтра защищают нагрузку от симметричных и асимметричных перенапряжений в сети.

Варисторный фильтр импульсных помех

Заземление повышает эффективность работы схемы, отводит помехи по дополнительному проводу, подключенному к контуру земли.

Дешёвые сетевые фильтры с отдельной варисторной сборкой, широко используются в быту. Они фильтрацией сигналов помехи высокочастотного напряжения не занимаются, а могут ограничивать только импульс перенапряжения.

Защита от сверхтоков

Высокое напряжение, проскочившее через варисторы при отказе их работы или по другим причинам, создает повышенные токи нагрузок на подключенном оборудовании. Для их ограничения на сетевой фильтр устанавливают токовые защиты:

  1. предохранитель;
  2. или автоматический отсекатель токов многоразового использования.

Второй вариант предпочтительнее: для ввода в работу после срабатывании защиты достаточно нажать на соответствующую кнопку. Это удобнее, чем вскрывать корпус и менять предохранитель, который еще надо предварительно найти.

Электронные LC схемы

Принцип работы защиты

Электрическое сопротивление резистивных элементов не изменяется от рода тока, который протекает сквозь них. Совсем иная картина складывается у реактивных элементов:

  • емкостей;
  • индуктивностей.

Их сопротивление находится в прямой зависимости от частоты сигнала.

Зависимость реактивного сопротивления от частоты

Сетевой фильтр с индуктивностью резко увеличивает сопротивление для прохождения токов высокой частоты. Для этого достаточно последовательно к нагрузке разместить в каждом проводе фазы и нуля по одной катушке с индуктивностью порядка 60÷200 мкГн.

Помехи низких частот можно гасить резистивным сопротивлением до 1 Ома, но лучше использовать конденсатор, подключенный параллельно к нагрузке с номиналом в пределах 0,22÷1,0 мкф, создавая минимум двойной запас для его работы по напряжению.

На основе этого принципа создаются различные схемы фильтров снижения высокочастотных помех.

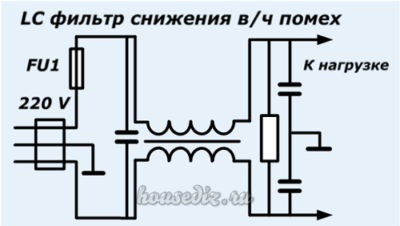

LC фильтр снижения ВЧ помех

У LC фильтров одновременно работают два закона коммутации:

  1. индуктивность гасит резкие повышения тока;
  2. конденсатор подавляет высокочастотные броски напряжения.

Комбинированные устройства

Элитные сетевые фильтры сочетают в себе принципы работы обеих схем защиты:

  1. варисторных сборок, устраняющих импульсы перенапряжений;
  2. и LC контуров, гасящих высокочастотный сигнал помехи.

Управление их работой облегчает функция Master Control, осуществляемая микропроцессорным устройством.

По такой схеме работает известный сетевой фильтр Pilot.

Схема сетевого фильтра Pilot

Минимальную фильтрацию высокочастотной сигналов напряжения обеспечивает сетевой фильтр с тремя составными частями: варистор с напряжением 470 вольт, два дросселя на 60÷200 мкГн, конденсатор 0,22÷1,0 мкф.


Конструктивные особенности

Сетевые фильтры выпускаются различными формами, конфигурацией, характеристиками. На упаковке пишут, что их задача — подключение и защита подсоединенных потребителей.

Сетевые фильтры

Поскольку функции защиты кратко уже рассмотрены, то остановимся на способах подключения.

Вход питания

Любой сетевой фильтр оборудован кабелем различной длины и евровилкой с тремя контактами.

Обратите особое внимание на подключение РЕ-проводника к контуру заземления и розетке, применяемое в системе электроснабжения квартиры по схемам TN-S и TN-C-S. Его наличие повышает свойства защиты и качество фильтрации высокочастотной сигналов при рабочем режиме и отводит токи утечек из-за пробоя изоляции при авариях.

Аварийный режим работы электрооборудования в системе TN-S

Внутри электрических схем старых здании с системой TN-C этот вопрос решается хуже, хотя высокочастотные помехи все же сглаживаются.

Подключение потребителей

Конструктивное отличие многих моделей заключается в количестве и расположении розеток. Оптимальным вариантом стало их размещение в одну или две линии с разворотом относительно продольной оси на 45 градусов.

Розетки сетевого фильтра

Такая схема является компромиссом между габаритами прибора и удобствами пользования им.

Как выбрать и купить фильтр

Помочь определиться с выбором типа прибора непосредственно в магазине должна вся перечисленная выше информация.

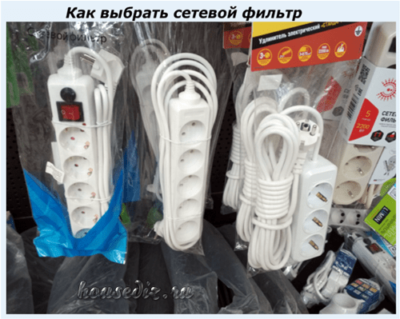

Как выбрать сетевой фильтр
Однако обратите внимание еще на два вопроса:

  1. суммарную мощность потребления подключённой нагрузки;
  2. наличие розеток в корпусе, которые не обеспечивают фильтрацию напряжения, а работают как простой удлинитель (встречается и такой прибор).

Потребление сетевого фильтра
У приведенного на фото прибора максимально допустимая нагрузка промаркирована на тыльной стороне корпуса и ограничивается 10 амперами. Советуем для нормальной работы иметь резерв около 30 процентов минимум, то есть нагружать эту модель не более 7 ампер.

Этого вполне достаточно для сложной бытовой техники с электроникой. Ведь питать электрические котлы, теплонагреватели, лампы накаливания и электродвигатели через сетевой фильтр нет необходимости. Они нормально работают от напряжения с высокочастотными помехами.

Рекомендуем дополнительно посмотреть видеоролик владельца CompsMaster “Выбираем сетевой фильтр”.
