Умная розетка электрика GSM стандарта для домашнего мастера

Умная розетка

Новые технологии стремительно проникают в наш быт, облегчают решение многих рутинных вопросов ведения домашнего хозяйства. Благодаря развитию систем связи для пользователей интернет постоянно расширяются возможности обмена информацией. Концепция умного дома становится более доступной для всех слоев населения.

Постараемся рассказать, как работает и управляется умная розетка стандарта GSM для бытовой электрической проводки частного дома или квартиры с демонстрацией ее возможностей картинками, схемами и видеороликом.

Благодаря широкой заинтересованности людей такими гаджетами производители все шире осваивают их выпуск. А это значит, что не только ассортимент подобной продукции постоянно увеличивается, но и стоимость ее становится все доступнее.

Купить их можно в городской торговой сети. Большие возможности по приобретению такой электроники сельским жителям предоставляют интернет магазины Китая.


Назначение

Умная розетка создана для облегчения управления электрическими потребителями. За счет использования микропроцессорных технологий и средств проводной и беспроводной связи ими можно управлять не только местно или дистанционно, но и получать информацию о состоянии и работе различных технических систем.

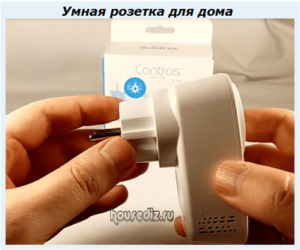

Умная розетка для дома

В разных конструкциях могут быть реализованы функции:

  • включения или отключения различной бытовой техники автоматикой с таймером строго по графику либо по средствам связи или интернет на расстоянии;
  • контроля состояния датчиков охраны, освещения, протечки воды;
  • анализа температуры и другие задачи.

Как устроена умная розетка для дома

За основу работы конструкции принят простой принцип создания цепи переходником, расположенным между источником электроснабжения домашней сети и ее потребителями. Внутри него вмонтированы силовые контакты реле, положение которых коммутирует электроника.

Общий состав

В корпусе прибора могут быть размещены:

  • один, два или несколько независимых каналов подключения электрических приборов в виде обыкновенных силовых розеток на три контакта;
  • разъем для обеспечения контакта со схемой питания. В простейшем виде его выполняют обыкновенной электрической вилкой;
  • релейный ключ;
  • выключатель или кнопка местного управления. На отдельных моделях этот модуль может отсутствовать;
  • элементы крепления корпуса;
  • индикаторы состояния розетки, элементов питания, сети GSM;
  • датчики, например, температуры;
  • гнездо для установки СИМ-карты памяти, обеспечивающей связь через средства удаленного доступа;
  • встроенная антенна.

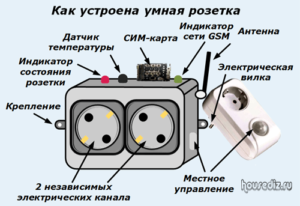

Как устроена умная розетка

Электроника

Взаимную связь и управление между элементами осуществляют электронные платы.

Поскольку релейный ключ имеет строго ограниченную мощность, то он защищен специальным предохранителем. Если через контакты пойдет ток перегрузки, то последний просто сгорит, а дорогой девайс перестанет работать.

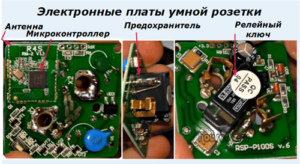

Электронные платы умной розетки

Принципиальная схема

Упрощенный вид внутренних связей можно представить картинкой, расположенной ниже. Специально красным цветом выделены силовые контакты реле. Еще раз хочется обратить внимание, что их не спасет от перегорания автоматический выключатель квартирного щитка. Поэтому нагрузку на них необходимо контролировать самостоятельно.

Если на реле написано, что оно работает с током до 10 ампер и напряжением до 250 вольт, то больше, чем 2,5 кВт подключать нельзя. Всегда создавайте резерв мощности для умной розетки.

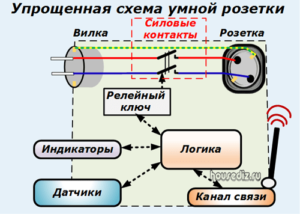

Упрощенная схема умной розетки

Конструкционные особенности

Поскольку в разных странах существуют неодинаковые розеточные механизмы, то возникает вероятность того, что они могут не соответствовать устройству наших потребителей. Например, плоские силовые контакты вилки не войдут в круглые отверстия. Связь через контакт электрической цепи не будет создана.

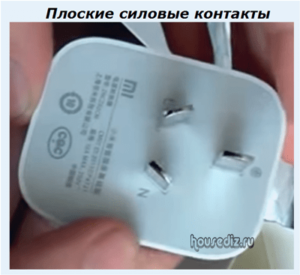

Плоские силовые контакты

Если нет возможности приобрести розетку с цилиндрическими штырьками по стандарту Евросоюза, то потребуется купить обычный переходник. Его устанавливают между комнатной и умной розетками.

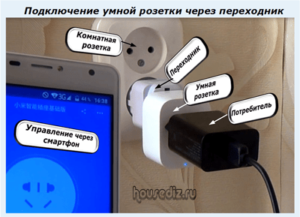

Подключение умной розетки через переходник

Виды работ

Управлять умной розеткой можно нажатием кнопки на корпусе или с помощью команд, выдаваемых смартфоном.

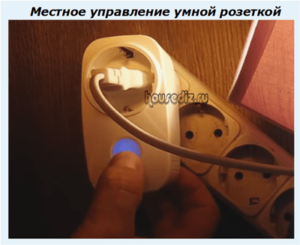

Местное управление

При этом методе управления умная розетка работает как обыкновенный механический выключатель света или кнопка с фиксацией.

Местное управление умной розеткой

Работа от смартфона внутри дома

Для этого способа потребуется установить СИМ карту в гнездо прибора и выполнить привязку оборудования к смартфону. Однако, учитывая небольшие габариты антенны и низкую мощность сигнала связь будет надежно работать в пределах дома.

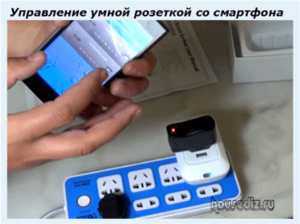

Управление умной розеткой со смартфона

За его пределами излучение станет ослабленным. Дополнительно начнет сказываться экранирующий эффект строительных конструкций, которые уменьшают прохождение электромагнитных волн.

По этим причинам для обеспечения устойчивой связи на дальние расстояния применяют интернет технологии.

Управление через интернет по GSM стандарту

Потребуется настраивать оборудование смартфона и умной розетки для работы через роутер. В этом нет ничего сложного. Программное обеспечение поставляется бесплатно, а все настройки работы через интернет подробно расписаны в инструкции.

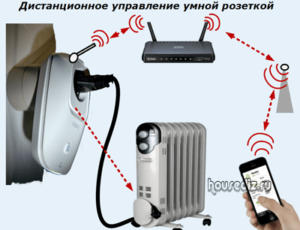

Дистанционное управление умной розе ткой

Если возникнут проблемы с подключением интернет к домашней сети, то их придется решить. В итоге можно будет полноценно выполнять все функции, которыми обладает умная розетка.

Дополнительные возможности

Среди дорогих гаджетов для дома можно встретить функции:

  • голосового управления по телефону;
  • работы с микрофоном или видеокамерой через интернет.

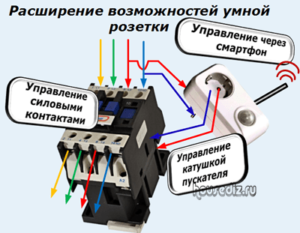

Однако область использования технических характеристик даже самой бюджетной модели можно расширить. Например, владельцам небольших частных домов вполне допустимо устанавливать умную розетку прямо на ввод электроснабжения. Это позволит дистанционно отключать не какой-то один определенный объект, а все электрооборудование полностью.

Продуманная система удаленного доступа через интернет обеспечит эту задачу. Чтобы силовые контакты розетки не подвергать перегрузке, придется приобрести магнитный пускатель соответствующей мощности.

Тогда наш электронный переходник будет управлять только работой его катушки, а вся нагрузка ляжет на силовые контакты пускателя.

Расширение возможностей умной розетки

Для закрепления материала рекомендуй видеоролик владельца Redmond “Умная розетка, обзор, как управлять через интернет приложения”.
