Ошибка Е20 в стиральной машине Electrolux EWS 1064 EWD

ошибка E20 в стиралке Electrolux

Недавно, на последнем этапе стирки белья, машина остановилась, а на дисплее появилось сообщение о какой-то незнакомой ошибке E20, сопровождаемое звуковым сигналом. Что-то вроде повторяющихся двух гудков и паузы. Пришлось разбираться с причинами возникновения поломки и способами ее устранения своими руками в домашних условиях.

Благодаря полученному опыту публикуем рекомендации для домашнего мастера по мелкому ремонту неисправностей в системе стиральной машины Electrolux EWS 1064 EWD. Они также могут пригодиться в работе владельцам другой подобной техники.


С момента приобретения машины Electrolux EWS 1064 EWD прошло почти 3 года. Выбор именно этой модели был не случаен.

При переезде в новую квартиру мы забирали с собой старую кухонную мебель. Качество навесных шкафов из крашенного МДФ, несмотря на срок их эксплуатации более 5 лет, оставалось очень хорошим. Мы решили их разместить над столешницей. А для новой кухни заказать только нижнюю часть, вписывающуюся под дизайн нового интерьера кухни.

Стоит отметить, что площадь кухни небольшая — всего 3х3 метра, а техники на ней расположить нужно много: холодильник, посудомоечную и стиральную машины, газовую плиту и много других бытовых помощников. Пришлось искать замену старой стиралке Indesit на более узкую модель с фронтальной загрузкой белья: банально не хватало нескольких сантиметров для ее установки под узкую столешницу.

Выбор остановили на модели EWS 1064 EWD от Electrolux глубиной 45 см итальянской сборки. Система машины очень понравилась как по описанию, так и по результатам последующих частых стирок белья. Хотя под столешницу мы ее не стали встраивать — эта модель не предполагает такой вид установки. Но вернемся к нашей неисправности.

Причины возникновения ошибки E20

Информация на табло машины выводится электронным модулем, который управляется датчиком контроля уровня воды после завершения цикла программы стирки. При нормальной работе системы откачки датчик быстро отключается и ошибку выдать не может. Если же слив воды не происходит, а команда на его выполнение подана от логики схемы, то контакты сигнализации через систему управления электроники выдают ошибку Е20.

Как видим, в формировании сигнала участвуют:

  1. гидравлическая система слива;
  2. система контроля уровня, построенная на работе датчика и электронных устройств;
  3. электрическая схема с проводами и клеммами.

Все эти три комплекса надо поочередно проверить на наличие дефектов по методу от простого к сложному. Понять принцип работы по поиску неисправности поможет упрощенная логическая схема формирования кода ошибки Е20.

Причины возникновения ошибки E20 в стиральных машинах Electrolux
Учтем, что информация может быть предоставлена в результате:

  1. реально оставшейся и не слитой воды в баке, когда сигнализация от датчика отработала правильно;
  2. сбоев в системе электроники или дефектах в проводке.

Глядя на картинку, сразу видно, что при исправном датчике вода может не сливаться из бака по следующим причинам:

  • наличия мусора в системе канализации квартиры, перекрывшего сток воды;
  • засорения сливных магистралей шланга, фильтра либо патрубка отвода воды;
  • поломки откачивающего насоса.

Их и требуется проверять домашнему мастеру в первую очередь. Если же с системой слива все нормально: вода свободно сливается в канализацию из бака, а сообщение об ошибке Е20 не пропадает, то следует искать дефекты в работе схемы сигнализации стиральной машины Electrolux. Они могут возникнуть в результате:

  • неисправностей датчика контроля уровня воды;
  • дефектов электрических проводов или клеммников;
  • довольно редких поломок электронного блока.

Некоторые из этих ошибок домашний мастер может устранить самостоятельно, прозванивая электрические цепи тестером или мультиметром, а для других потребуется помощь сервисного центра.

В моем случае все оказалось банально просто. Показываю свою работу фотографиями Уверен, что они помогут вам понять процесс ремонта и выполнить его при такой поломке.

Устранение неисправности своими руками

Прежде чем что-либо делать рекомендуем продумать свою работу, принять необходимые меры безопасности, исключить возможность получения травм и повреждение другого имущества.

Подготовительные работы

Первым делом нужно отключить стиральную машину из сети. Для этого поворачиваем ручку выбора программ в положение «Выкл». Для модели Electrolux EWS 1064 EWD это кружочек в самом верху.

Положение ВЫКЛ в машинке Electrolux
Затем извлекаем вилку шнура питания стиральной машины из розетки и перекрываем кран подачи воды. Эти действия помогут избежать многих неприятностей при ремонте, связанных со случайными ошибками при попадании человека под напряжение бытовой проводки, исключить непреднамеренное затопление кухни напором воды.
Можно подготовить фотоаппарат для того, чтобы зафиксировать все операции по разборке фотографиями. По этим снимкам будет легко восстановить в памяти положение и взаимосвязь деталей, что облегчит сборку любой системы стиральной машины после ремонта.

Осмотр магистралей слива

После выполнения подготовительных операций я отодвинул стиральную машину от стены, чтобы была доступна ее тыльная часть.

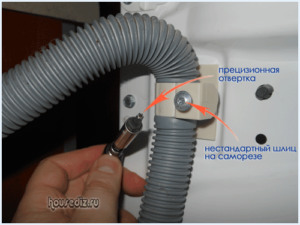

Защита производителя - специальный шлиц
Сразу бросается в глаза «защита от дураков» производителя — сливной шланг закручен на шуруп, открутить который можно только специальной прецизионной отверткой.

Сделано это преднамеренно, чтобы при подключении машины выдерживалась высота шланга от 60 см, иначе ее правильная работа не может гарантироваться ввиду так называемого «сифонного эффекта».

Если такой отвертки нет, то можно просто пропустить этот шаг. Единственная трудность ремонта будет лишь в том, что всю воду придется удалять через сливное отверстие на передней панели, где установлен фильтр.

Стоит предупредить еще об одной мере безопасности.

В техническом описании на стиральную машину запрещено очищать систему сливной магистрали, когда вода в ней не остыла.

Открутив крепление шланга, опустил его конец вниз и слил в канализацию воду, насколько это возможно. Сразу обратил внимание, что работа системы канализации происходит нормально, что избавило от ее проверки.

После этой операции разобранное крепление шланга можно сразу восстановить или сделать это после окончательного устранения поломки, но до перемещения стиральной машины на место стационарной установки.

Часть воды слилась через шланг, а небольшой ее объем остался внутри. Перехожу на переднюю панель. В нижнем правом углу имеется дверка. Нажимаю на нее и получаю доступ к сливному фильтру.

доступ к сливному фильтру
В модели Electrolux EWS 1064 EWD используется очень удобная шаровая система крепления фильтра. Однако не спешите сразу ею пользоваться.

фильтр в стиральной машине
Вначале подставьте плоскую тару, в которую будет сливаться остаток воды. Только после этого, взявшись пальцами за специальные язычки можно отодвинуть механизм слива. Когда же жидкость набежит в тару достаточным количеством, то клапан следует закрыть обратным движением.

аварийный слив воды из стиральной машины
После полного слива воды выкручиваем фильтр. Его достаточно повернуть против хода часовой стрелки и слега потянуть на себя.

У меня он оказался забит грязью, которая полностью перегородила сливную магистраль, что и послужило причиной срабатывания сигнализации стиральной машины об ошибке Е20.

забитый сливной фильтр
Прочищаю фильтр, промываю его проточной водой и возвращаю на прежнее место.

промытый сливной фильтр
Собираю все разобранные детали, восстанавливаю их крепление. Сделанные при разборке фотографии помогают выполнить эти операции быстро и без ошибок.

закрепленный сливной шланг
Рекомендую восстанавливать подключение в последовательности: шланг сливной канализации — напорная магистраль — система электропроводки.

Затем включаем стиральную машину в режим полоскания и даем ей возможность полностью отработать рабочий цикл. В ходе его проведения пройдет дополнительная очистка внутренних полостей, протестируется работа электроники и электрической схемы. В моем случае ошибка E20 устранилась, а стиральная машина стала работать в штатном режиме.

Проверять работу насоса откачки и электроники мне не пришлось. Поэтому фотографий их диагностики предоставить пока не могу. Если же у вас есть подобный опыт ремонта и желание поделиться своими знаниями и навыками, то присылайте свои работы. Мы их с удовольствием опубликуем для уважаемых читателей.

Предлагаем ознакомиться с остальными кодами ошибок, который могут высветиться на табло.

Коды ошибок стиральных машин компании Электролюкс

Поскольку у разных моделей в схеме сигнализации работает не одинаковое количество датчиков, то в бюджетных конструкциях возможно их упрощение. Например, в моей машине не делается указание на место неисправности в системе слива цифрами 1, 2, 3 и 4, а выдается обобщенная ошибка: Е20.

коды ошибок стиральных машин Electrolux
Рекомендуем посмотреть обзорной видеоролик владельца Gennadiy Zduker о режимах тестирования стиральной машины Electrolux EWS 1064 и отображении кодов ошибок.
