Как перенести розетку или выключатель в квартире

Занимаясь дизайном квартиры домашний мастер выполняет различные работы по дому. Довольно часто перестановка мебели создает неудобства в пользовании бытовыми электрическими приборами. Розетки и выключатели оказываются в труднодоступных местах. К ним становится неудобно добираться. Возникает необходимость переноса.

Подобная работа относится к категории пыльных и грязных. Она, к тому же, является опасной. Электрический ток при неправильном обращении с ним может причинить серьезный вред организму.

Поэтому перенос розетки или выключателя должен выполнять подготовленный электрик или домашний мастер, хорошо знающий правила безопасности, обладающий необходимыми практическими навыками.

Владельцу квартиры необходимо подготовиться, решить организационные и технические вопросы.


Как подготовиться к переносу розетки

Всю работу необходимо продумать и спланировать заранее. Потребуется время. Но, если возникла острая необходимость, то придется ей заниматься быстро и аккуратно.

При переносе розетки или выключателя следует обратить внимание на их расположение по высоте стены относительно пола. Пользование ими должно быть не только удобным, но надежным и безопасным.

Все работы необходимо выполнять так, чтобы выключатели и розетки не создавали неисправностей в электрической проводке, исключали риски получения электротравм жильцами квартиры.

Снизить трудозатраты и последствия распространения пыли и грязи поможет тщательная подготовка рабочего места, ограничение пространства распространения строительного мусора, своевременная уборка.

Технические вопросы переноса розетки

После планирования работ домашний мастер собирает инструмент, необходимый для размещения проводки на стенах или внутри них и приступает к монтажу провода, кабеля, переносу электрической точки.

Особенности работ в открытой и закрытой проводке

Способы прокладки кабеля к новой розетке или выключателю внутри стен более трудоемкие, чем с наружной стороны.

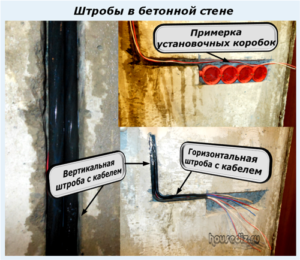

Штробы в бетонной стене
Чаще всего потребуется прорезать новый канал для него — сделать штробу.

Чтобы исключить повреждение скрытой проводки сверлом при закреплении мебели, штробы принято располагать только по вертикали и горизонтали без использования наклонных углов трасс.

Инструменты для работ в бетоне

Штроборез

Обрабатывать длинные магистрали для скрытой прокладки кабеля к розетке удобно профессиональным штроборезом. Его режущие дисковые круги для обработки бетона вращаются в закрытом пространстве, а вся образующаяся пыль и песок сразу же отсасываются по шлангу мощного строительного пылесоса.

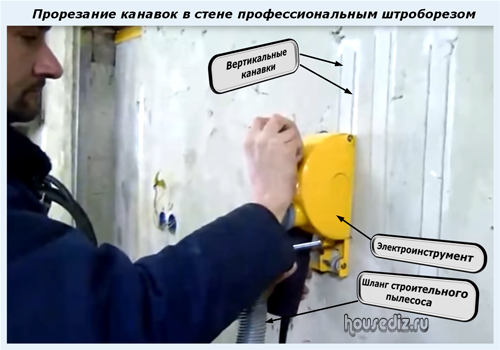

Прорезание канавок в стене профессиональным штроборезом
При такой работе образуется минимальное количество строительного мусора. Однако, подобный инструмент довольно дорого стоит. Пользуются им только электрики, которым необходимо постоянно обрабатывать бетонные стены.

Выполнить единичную штробу под кабель даже в бетонной плите можно с помощью:

Угловая шлифовальная машинка

В этом случае придется хорошо потрудиться и появится много пыли и песка. Их распространение по комнате значительно ограничит струя воды, направляемая из шланга в прорезаемую борозду. Подтеки образуемой грязи придется убирать влажной тряпкой.

Прорезание штроб в стене болгаркой
Угловой машинкой прорезают вначале одну канавку, а рядом и параллельно ей — вторую. Для образования сплошной борозды потребуется удалить бетон из перегородки.

Перфоратор

Его насадка в виде долота позволяет быстро вырубать бетонные перегородки между прорезанными болгаркой канавками.

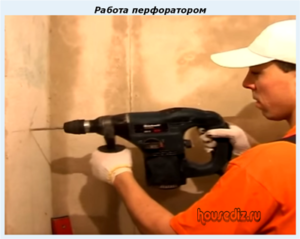

Работа перфоратором
Им же можно с помощью сверла по бетону выбить последовательную цепочку отверстий и затем удалить между ними перемычки.

Ударная дрель

С ее помощью тоже можно выбивать отверстия для штроб. Только процесс этот будет более трудоемким, долгим, шумным. Обрабатывать прочные бетоны таким способом сложно. Ударной дрелью лучше пользоваться на стенах из кирпича или пеноблоков.

Во всех случаях необходимо применять защитные очки, респиратор, гасящие шумы наушники. Также придется уделить внимание соседям, которым явно не понравится постоянный грохот и шум.

Изменение длины кабеля

При переносе розетки или выключателя чаще всего уже существующую кабельную магистраль придется укорачивать или удлинять. Если проводка старая и эксплуатируется давно, то лучше ее полностью заменить. Ведь перенесённая розетка должна надежно питать потребители не одно десятилетие.

Когда старый кабель длинный и надежный, то вопрос его использования трудностей не составит. Сложности создаст только недостающая длина. В этом случае можно:

  1. заменить короткий кусок целым нормальным;
  2. установить в удобном месте переходную распределительную коробку и через нее нарастить недостающую длину;
  3. использовать старую установочную коробку розетки для подключения дополнительного куска кабеля.

Однако, третий случай используется как исключение. К нему прибегают тогда, когда нет другого приемлемого решения. Дело в том, что все места соединения проводов и кабелей в процессе эксплуатации потребуется осматривать. Доступ к ним нельзя ограничивать, а старые места расположения розеток и выключателей обычно стараются замаскировать шпаклевкой и обоями.

По этой причине нельзя соединять провода разных кабелей прямо в штробе, изолировать их и заделывать раствором. Этот прямой путь к созданию токов утечек через бетон стены, который создается при ее увлажнении. Если УЗО или дифавтомат не установлены в квартирном щитке или неисправны, то высока вероятность поражения электрическим током.

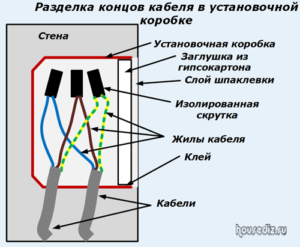

Разделка концов кабеля в установочной коробке
Разделку концов кабеля и их изоляцию необходимо прятать внутри диэлектрической установочной коробки. Раньше их выполняли из жести, которая со временем ржавела, а слой коррозии легко проступает через контактируемую бумагу обоев.

Если нет возможности заменить подобную коробку новой, то необходимо хотя бы отделить ее слоем шпаклевки, а вместо крышки установить заглушку из ДВП или гипсокартона.

При возникновении неисправностей в проводке придется искать повреждение кабеля, долбить стену, загрязнять комнату, портить ее дизайн. Чтобы снизить разрушительные последствия подобных работ необходимо точно составить рабочий эскиз стены и нанести на нем координаты электрических точек, маршруты кабелей. Придется хранить этот документ в надежном месте.

Способы соединения проводов

Розетки подключают для работы от разных электрических потребителей. При выборе их конструкции и кабелей необходимо ориентироваться на ток создаваемой нагрузки, который рассчитывается по мощности включаемого электроприбора. Естественно, если создать небольшой запас, то он в будущем себя обязательно оправдает.

Через контакты розетки будут проходить большие токи. Они же потекут через место соединения проводов, которое должно быть выполнено надежно. При этом обращают внимание на то, что требуется соблюсти совместимость контактируемых металлов по недопущению в местах контакта протекания электрохимических реакций.

По этой причине нельзя напрямую соединять медь и алюминий. В крайнем случае для них контакт создают через слой стального сплава, который препятствует протеканию подобных процессов.

Скрутка со сваркой

Раньше ее использовали даже для алюминиевой проводки при соединении проводов для розетки и выключателя.

Скрутка алюминия со сваркой

Сейчас скрутка жил по-прежнему остается надежным способом, но сварку концов могут выполнить не все мастера из-за отсутствия специального сварочного аппарата.

Скрутка с пайкой

При правильном соблюдении технологии скрутка современных медных проводов между собой будет служить десятилетиями:

  • изоляция соединяемых проводников снимается по длине до 8÷10 см для обеспечения достаточной площади контактов боковых поверхностей;
  • жилы аккуратно зачищаются до слоя чистого металла провода;
  • с двух сторон провода захватываются пассатижами и плотно скручиваются. Необходимо быть внимательным. Нельзя перетягивать допустимое усилие, иначе провод обломается. В этом вопросе важна практика;
  • соединение скрученных проводов пропаивается припоем с канифолью. Кислотные флюсы использовать нельзя: они будут вызывать коррозию металла.

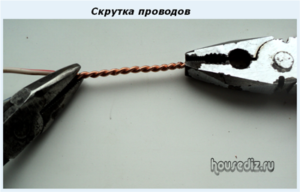

Скрутка проводов

Соединение переходными клеммниками под винт

Этот способ считается одним из надежных. Он издавна применяется даже при сборке электрических цепей в ответственных цепях промышленных энергетических схем, как показано на левой части картинки. Для бытовых целей производители выпускают новые модели клеммников различных конструкций.

Виды клеммников
При покупке обратите внимание на качество их выполнения, способность надежно зажимать провод и выдерживать механические усилия при плотной затяжке винтов.

Соединение кольцом через винт с гайкой

Это наиболее доступный способ для домашнего мастера. Он позволяет соединять даже концы алюминиевых и медных проводов через стальную шайбу.

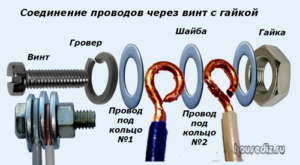

Соединение проводов через винт с гайкой
При затягивании гайки кольцо должно работать на сжатие, а не раскручиваться. Гровер создает дополнительное усилие, устраняющее последствия температурных расширений проводов после больших нагрузок. Особенно актуально это при использовании алюминия, обладающего повышенной пластичностью и своим коэффициентом линейного расширения.

Если поставить вторую гайку, то она предотвратит самораскручивание, зафиксирует соединение проводов.

Клеммники Wago

Их конструкция позволяет быстро выполнять электрический монтаж проводов. Хороший контакт создается внутренней подпружиненной системой. Продукция сертифицирована по европейским стандартам, широко распространена за рубежом, активно внедряется у нас.

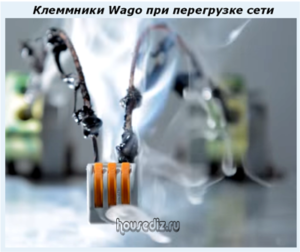

Клеммники Wago при перегрузке сети
Клеммники Ваго нормально работают при соединении проводов для розеток. Но у них есть один недостаток, который следует обязательно учитывать — площадь создаваемого контакта не обеспечивает хорошую передачу тепла, отвод ее энергии через их конструкцию. При завышенных нагрузках, превышающих технические нормативы производителя, все тепло передается проводам, изоляция которых начинает плавиться и гореть.

Поэтому, используя клеммники Ваго для подключения проводов розетки необходимо правильно подбирать защиты — автоматические выключатели, которые предотвратят развитие аварийных ситуаций.

Изолирующие копачки СИЗ

Контакт провода, создаваемый этим видом соединителей, вполне нормально работает в сетях освещения, где нагрузки спланированы и не могут превысить номинальных значений. Для соединения проводов у розеток их лучше не использовать.

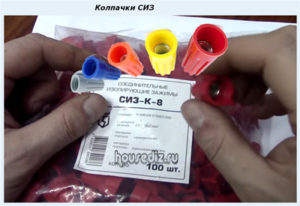

колпачки СИЗ
Так же учитывайте то, что среди подобных конструкций много подделок с ослабленной внутренней пружиной.

В заключение рекомендую к просмотру видеоролик владельца Мастер Коля «Как перенести розетку или выключатель самому».

Свое мнение и вопросы излагайте в комментариях. Сейчас удобно поделиться материалом статьи с друзьями через кнопки соц сетей.
