Как происходит подключение к интернет через оптоволокно

Проводные и беспроводные сети

Буквально за пару последних десятилетий компьютерные устройства для связи, общения, работы или развлечений появились практически в каждой семье. Соединения абонентов осуществляются по телефонным линиям, радиоканалам, а в последнее время широко применяется оптоволокно.

Мне пришлось на собственном опыте оценить возможности этой технологии. На его основе публикую советы домашнему мастеру по подключению к интернет своего компьютера по оптоволоконному кабелю и созданию квартирной проводной и беспроводной сети с поясняющими картинками, схемами и видеороликом.

Первое знакомство с новой технологией

Полтора десятка лет назад на подстанцию 330 кВ, где я работал, пришло новое оборудование, осуществляющее регистрацию и обработку информации электрических сигналов от сети очень большего количества датчиков, расположенных в разных местах — регистратор «Парма».

Парма

Это обыкновенный компьютер со своим программным обеспечением, выполняющий чисто электротехнические задачи.

Его монтаж, подключение и наладка были поручены нам за исключением сборки и настройки оптоволоконных магистралей. Опыта работы с ними мы не имели.

До этого момента связь с этими датчиками происходила по обычным электрическим цепям, которые называют вторичными. Однако целая группа этих устройств находилась на большом удалении. Проект предусматривал обмен информацией с ними по оптоволоконному кабелю. Его внутрь кабельного канала мы укладывали сами, а подключением и проверкой занимался приехавший из Санкт Петербурга представитель производителя.

Именно тогда стало понятно, что без специализированного оборудования и должных навыков работать с оптоволокном нельзя. Своими руками с ним ничего сделать невозможно.

Конструкция оптоволоконного кабеля

Передача информации происходит по оптическим магистралям, состоящим из отдельных носителей, объединённых в общую конструкцию — кабель оптоволокна.

Принцип работы оптического носителя

Обмен информацией происходит за счет прохождения света лазера от встроенного светодиода. Его передача осуществляется импульсами двоичного кода в одном направлении. Поэтому для обмена сведениями создано сразу два индивидуальных канала.

Структура оптического носителя

О конструкции кабеля

Стекло относится к хрупким материалам. Его можно легко разбить, а оптоволокно работает за счет использования стеклянных волокон. Понятно, что они требуют надежной защиты как от механических повреждений, так и от потерь световой энергии.

С этой целью оптические носители разными способами объединяют в жесткие модули и создают из них оптоволоконный кабель. Он может быть разной конструкции. Одна из них показана на схеме.

Схема оптоволоконного кабеля

У нас на подстанции были использованы два вида кабеля: один диаметром 6 мм, а второй толщиной указательного пальца руки.

Довольно подробно вопрос этой технологии изложен в видеоролике GalileoRU «Оптоволокно».

Прокладка оптоволокна на местности

Прошлой зимой около нас проводилась механизированная укладка такого кабеля непосредственно в грунт.

Механизированная укладка оптоволокна

Работу выполняли три, а на сложном рельефе четыре трактора, сцепленные цугом. Они тащили плуг кабелеукладчика, заглубленный в землю на полтора метра. На тележке этого механизма расположена большая кабельная катушка, которая при ручном раскручивании оператором выдает кабель через каналы плуга в прорываемую траншею.

Сверху оптоволокна на слой земли автоматически укладывается хорошо видимая сигнальная лента. Сразу же происходит ее засыпка грунтом, а на поверхности почвы остается след углубления порядка двадцати сантиметров или чуть больше.

След от плуга

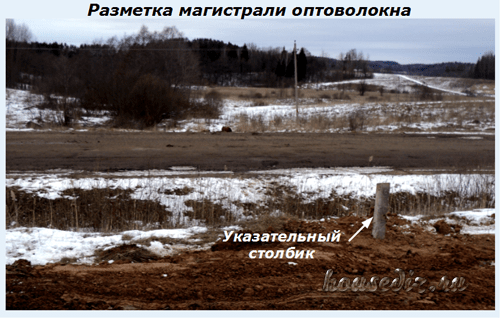

Через какое-то время все неровности сравняли ножом бульдозера легкого колесного трактора. Летом маршрут прокладки зарос травой. Но на местности его можно восстановить по бетонным столбикам.

Разметка магистрали оптоволокна

Технология подключения

На подъездной доске объявлений увидел заинтересовавшее меня сообщение от Белтелеком.

Объявление

Оно же было размещено на всех рядом расположенных зданиях. Таким оригинальным способом провайдер сообщал, что эра пользования медными телефонными кабелями в нашем районе заканчивается, а расположенные рядом АТС в скором времени прекратят свою работу.

Все пользователи стационарных телефонов должны сделать выбор:

  • согласиться с переходом на новое оборудование, предлагаемое провайдером;
  • или отказаться, оставшись на старом медном кабеле.

Выбор добровольный, но очень скоро АТС будет остановлена: телефонная связь по медному кабелю автоматически прекр к интерне атится. Придется заключать повторный договор и платить деньги за эту услугу. Замену же старого оборудования и монтаж нового сейчас провайдер выполняет за собственные деньги, клиентам это все предоставляется бесплатно.

Сразу замечу, что скорость работы сети на телефонном кабеле меня не удовлетворяла. Интересовал безлимитный интернет по выгодному тарифу от провайдера.

Скорость интернета по телефонному кабелю

Поэтому дал согласие провайдеру чтобы интернет подключить через оптоволокно.

Проводимые работы выполнялись в три этапа:

  1. Монтаж сети оптоволокна;
  2. Получение нового модема и его установка;
  3. Создание и подключение оборудования домашней сети к интернет через оптоволокно.

Монтажные работы

Буквально через несколько дней после расклейки объявлений в доме появились бригады монтажников с перфораторами различных мощностей и конструкций. Грохот от них не смолкал два дня. Панельная конструкция пятиэтажного здания обладает хорошей акустикой: звуки распространяются во все стороны.

Работа выполнялась одновременно в подъездах и квартирах.

Монтаж оборудования в подъезде

Внутри дома работали две отдельные бригады.

Первый день

Электромонтажники пробивали небольшие отверстия через межэтажные перекрытия, крепили пластиковые пеналы и укладывали в них оптоволоконный кабель диаметром 6 мм.

Отверстие в стене коридора

К концу дня он висел свернутыми кольцами над каждой дверью.

Оптоволокно над дверью

Окончание каждого было закрыто специальной заглушкой.

Заглушка конца оптоволокна

Последующие дни

Посередине лестничной площадки вдоль стены пробивали отверстия в бетонных плитах под пластиковые трубы диаметром 4 см.

Отверстия в бетонных плитах

Это наиболее громкий период работы. Если грохот первого дня можно удовлетворительно перетерпеть, находясь в квартире, то на этом этапе лучше удалиться подальше и до вечера провести время в другом месте.

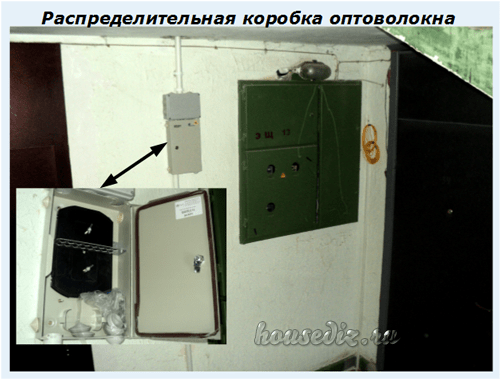

Процесс заканчивается установкой оборудования оптических распределительных коробок и пластиковых труб для кабелей оптоволокна.

Распределительная коробка оптоволокна

Для питания мощного перфоратора электромонтажники использовали катушку удлинитель и подключались к розетке домофона, вскрыв общеподъездную коробку.

Розетка домофона

Выдергивая шнур питания электромагнитов двери они прекратили работу домофона, создав несанкционированный доступ любых людей в подъезд. Свой удлинитель включали в эту розетку.

Какие облака пыли стояли в воздухе и что было раскидано по всему подъезду описывать не буду. Наведение обычного порядка заняло не один день.

Монтаж оборудования в квартире

Параллельно с работами в подъезде специалист провайдера заключал договор с клиентами, разъяснял требования безопасности по обращению с хрупким оптоволокном, помогал советами по выбору места установки оптической розетки.

Ее монтаж могут выполнить в любом месте. Я выбрал угол коридора около домофона и старой телефонной розетки РТШК-4. Высота модема на уровне колена вполне устраивала.

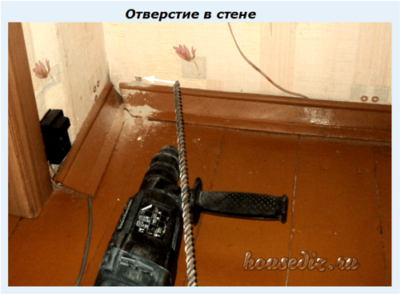

Длина оптоволоконного кабеля по квартире составила всего несколько десятков сантиметров. Отверстие пробили перфоратором на уровне плинтуса.

Отверстие в стене

Через него со стороны подъезда просунули отрезок стальной проволоки.

Протяжка проволокой оптоволокна

На обратной стороне изолентой был примотан конец оптоволоконного кабеля.

Проход оптоволокна через стену

От этого места закрепили пластиковые короба.

Монтаж кабель канала

Установили корпус оптической розетки на стену.

Установка оптической розетки

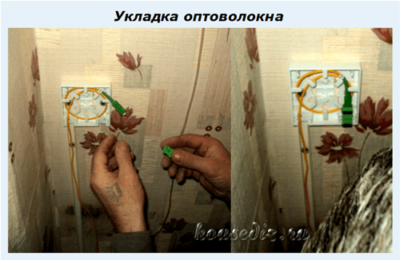

Уложили оптоволокно, сделав небольшую бухту в специальных пазах.

Укладка оптоволокна

Закрыли короба крышками.

Закрытие крышек

Окончание этих работ было зафиксировано в документации мастера электромонтажников и заверено моей подписью.

Важным требованием по месту установки модема является наличие рядом с ним электрической розетки для подключения блока питания. Его относительно короткий шнур ограничен расстоянием до одного метра.

Мне пришлось дополнительно заняться монтажом и подключением электрической розетки специально для модема. Высота установки совпала с последними веяниями моды: около плинтуса. Расположение в углу ограничивает случайный доступ к ней.

Электрическая розетка

Получение модема и подготовка к переключениям на оптоволокно

Через несколько дней у меня в почтовом ящике появилось извещение от провайдера с предложением прибыть в сервисный центр для документального оформления нового договора.

Организационные вопросы

Когда пришел в сервисный центр, то скопления клиентов и очереди не было. Указанная дата и время прибытия оправдали мои ожидания.

Сервисный центр

Оператор провайдера быстро выполнила свою работу, а я получил на руки оформленную документацию и коробку с модемом.

Коробка модема

Удивило то, что, получая в прошлый раз ADSL модем и соответствующие аксессуары к нему, все оборудование было уложено в фирменный полиэтиленовый пакет с рекламой компании. Сейчас же эту коробку пришлось засунуть под мышку: провайдер сэкономил на таре.

Оператор разъяснил, что устанавливать модем и прокладывать проводную сеть от него прибудет бригада электромонтажников. Работы будут выполняться по наряду. Оформленный бланк для его проведения она вложила в коробку. Момент окончания монтажа я обязан подтвердить своими подписями и должен передать оформленный документ мастеру.

Затем последует очередной этап: прибудет специалист сервисного центра для подключения к интернет моего оборудования через оптоволокно. В его же задачу входит снятие ADSL модема телефонной сети, сплиттера и лишних кабелей.
Я, как клиент провайдера, обязан вернуть в сервисный центр снятое оборудование в день перехода на оптоволокно или в крайнем случае на следующий.

Технические мероприятия

Через несколько дней после посещения сервисного центра ко мне в квартиру прибыли два электромонтажника. Я передал им модем оптоволокна для установки на стену.

Его монтаж выполнен быстро: пробили два отверстия перфоратором и через дюбеля закрепили саморезами корпус, вставили в него модем, подключили оптоволоконный кабель.

Установка модема

В квартире по периметру пола расположены пластиковые плинтуса. Внутрь их скрытно проложили два провода витой пары от модема к телефону и телевизору. Меня беспокоила их длина: предполагал, что она ограничена стандартными размерами.

Но вопрос решился очень просто. У монтажников большая бухта такого кабеля. Они отрезают необходимый кусок, укладывают его, а затем оконцовывают со всех сторон.

Обжим разъемов

Обжим наконечников разъемами RJ-45 кабеля приставки интерактивного телевидения и RJ-11 для телефона выполняли клещами REXANT.

Обжим разъема RJ-45

Разъем RJ-45

После выполнения этих операций я расписался в наряде и отдал его мастеру электромонтажников.

Создание и настройки сети интернет

Схема ввода

Фактически сеть для подключения модема оптоволокна к интернет была собрана. Осталось перекоммутировать на него управление телефоном, телевизором и компьютером, подать напряжение питания, выполнить наладку всех устройств.

Схема подключения к модему

Эта схема очень напоминает работу через медный телефонный кабель. Отличие в том, что здесь стационарный телефон подключен после модема и теряет свою автономность при его отключении.

Если пропадает напряжение питания бытовой сети 220 вольт, то любой модем всегда отключается. Когда он работает по технологии ADSL, то телефон с линией АТС остается соединенным через сплиттер, а связь старых аппаратов без отдельного блока питания не теряется. Абонент может позвонить куда угодно, включая экстренные службы помощи для решения своих вопросов.

В схеме подключения к сети интернет через оптоволокно этой возможности нет. Остается надежда только на мобильную связь.

Наладочные работы

После завершения всех операций электромонтажниками осталось подключить оптоволоконное оборудование, выполнить настройки компьютера, сети Wi-Fi, телефона, телевизора под его характеристики. Этими вопросами занялись специалисты провайдера, прибывшие через три дня ожидания.

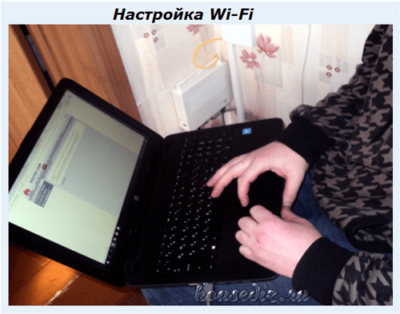

Один из них подал питание на модем оптоволокна, достал ноутбук и стал выполнять его настройки.

Настройка Wi-Fi

Ввел необходимые данные для подключения телефон по новой сети.

Ввод данных

Настройка пароля сети Wi-Fi и всего оборудования выполняется специалистом провайдера. Это отличие от подключения к интернет по кабельной телефонной линии, где обычный пользователь может входить в настройки модема через патч корд и менять пароли по своему усмотрению.

Однако продвинутый пользователь имеет возможность изменять настройки оптоволоконного модема за счет входа в роутер по адресу 192.168.100.1 через заводской логин и пароль, которые провайдер не изменяет.

Второй работник за это время разобрал схему питания ADSL-модема, переключил кабели управления телевизором и телефоном на оптоволокно. Он же собрал все старое оборудование, которое подлежит сдаче.

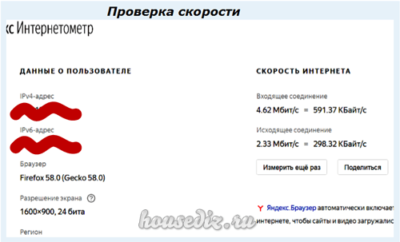

Проверили скорость интернета на компьютере.

Проверка скорости

Меня еще раз предупредили, что необходимо ехать в сервисный центр провайдера, сдать старое оборудование: ADSL-модем, сплиттер и кабели к ним, перевести деньги со старого счета на новый.

При переходе на оптоволокно пользователю предоставляется новый кабинет на сервисе провайдера, а старый прекращает действовать: до момента пополнения денег на нем интернет перестанет работать.

Перспектива остаться без интернета на время более суток меня не устраивала. Спросил, как можно решить этот вопрос. Мне помогли оформить обещанный платеж, который необходимо подтвердить реальной оплатой в течение трех дней.

Все эти операции заняли около 10 минут. Я поблагодарил специалистов провайдера за выполненную работу и отправился в сервисный центр, где быстро удалось решить все вопросы и сменить тарифный план на более выгодный.

Когда вечером пришел домой, то обнаружил, что стационарный телефон перестал работать. Это расстроило. Искать специалистов было поздно. Оставил это занятие на следующий день.

Утром телефон уже работал на новом номере, а скорость интернета резко увеличилась.

Тест скорости

Таким образом произошло подключение к сети интернет через оптоволокно моего компьютера.

Владелец видеоролика Diplomatrutube подробно объясняет вопрос как «Технология PON проходит путь от телефонной станции до квартиры».

Если у вас остались вопросы по теме, то задавайте их в комментариях.
