Сейчас трудно представить жизнь без ноутбука, смартфона и других благ развитой цивилизации, связанных с использованием информационных технологий.
Проводные и беспроводные сети проникли во все отрасли человеческой деятельности, включая производство и бытовой уровень. Ко мне в квартиру пришла линия оптоволокна, кардинально изменившая качество приема и передачи сигналов.
Однако многие пользователи еще работают на простом кабеле для телефона с тонкими медными жилами, а кто-то просматривает только обычное телевидение и пользуется всемирной паутиной через мобильных операторов по технологиям 3G или 4G.
Для них решил опубликовать эту статью. В ней рассказываю, как я раньше подключал к интернет домашний компьютер через ADSL модем и на протяжении нескольких лет пользовался приставкой интерактивного телевидения по тарифному плану Zala. Текстовый материал дополняю фотографиями, схемами и видеороликом.
Немного истории
Еще в советское время для ведения разговоров на расстоянии пользовался только квартирным телефоном.
У меня аппарат подобного типа стоял на полочке, прикрепленной к стене в коридоре, как у большинства других людей. Для соединения медных тонких проводов с аппаратом применялась розетка РТШК-4.
Более подробно способы ее подключения описаны отдельной статьей. Рекомендую ознакомиться.
Затем телефон был перенесен в другое удобное место, а розетка осталась на стене. После покупки компьютера возникла необходимость подключения его к интернет. Я использовал старую РТШК-4 в качестве переходного клеммника, собрав на нем схему:
- с правой стороны скоммутировал цепи входа телефонного провода с ответвлением по витой паре на сплиттер с дополнительным радиотелефоном;
- слева вывел выходные цепи на старый телефон.
Показываю, как это все работало на телефонной линии.
Схема подключения компьютера к интернет через ADSL модем
Для осуществления быстрого ремонта я всегда делаю эскизы на бумаге, которые сохраняю в корпусе самодельного или отремонтированного прибора. Они облегчают восстановление в памяти информации, позволяют быстрее выявлять неисправности или повторять подобную конструкцию для других людей.
Вот такая схема подключения компьютера к интернет и телефона к линии мною была сохранена. Расшифрую ее более доступным языком.
Общий вид
Сделал небольшие иконки каждого оборудования схемы, показал их соединение проводами и кабелями.
Телефонная линия по медному кабелю приходит к розетке ТЛФ. Она соединяется кабелем со сплиттером. От него идет разветвление на телефоны и модем. От последнего работают компьютер и приставка интерактивного телевидения, обрабатывающая сигналы для просмотра телевизора.
Смартфон и/или ноутбук получают и передают информацию из/в интернет по Wi-Fi через антенну модема ADSL.
Теперь немного подробнее о каждом устройстве.
Составные части проводной домашней сети
У меня в схему вошли:
- сплиттер;
- модем ADSL;
- приставка интерактивного телевидения с телевизором;
- два телефона разной конструкции;
- компьютер;
- телевизор;
- провода, выключатели и соединительные кабели.

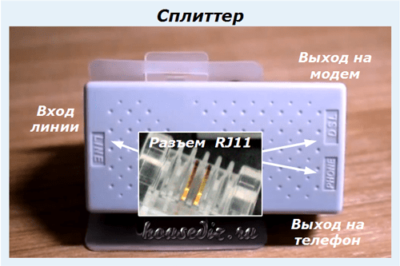

Сплиттер
По внешнему виду он выполнен небольшой коробочкой с тремя разъемами RJ-11:
- одно гнездо служит для подключения ко входу телефонной линии;
- два других с противоположной стороны выходят на:
- ADSL модем;
- телефоны.
На корпусе имеется возможность крепления его к стене.
Сплиттер воспринимает из линии сразу два вида частот:
- нашего голоса в пределах 0,3÷3,4 КГц;
- сигналов ADSL модема в полосе 26÷1400 КГц.
За счет встроенных фильтров они разделяются на два выхода:
- «Phone» (телефон);
- «ADSL» (модем).
В них вставляются разъёмы RJ-11 кабеля от телефона и модема. Такое разделение линии позволяет всему оборудованию работать одновременно, не создавая помех друг другу.
Устройство абонентское ADSL
Таким названием в руководстве по эксплуатации наделен модем «Промсвязь М-200А», который у меня отработал все время без нареканий, обеспечивая качество проводных и беспроводных сетей интернет в квартире.
Подключение кабелей и шнуров выполнено сзади через штеккерные гнезда:
- крайнее правое —кабель от сплиттера;
- самое левое — питание от собственного блока 220;
- остальные четыре — для подключения оконечных устройств: компьютера и приставок.
Поворотная антенна обеспечивает работу с мобильными гаджетами: ноутбуком, смартфоном и другими совместимыми устройствами по беспроводной технологии Wi-Fi.
Назначение модема определяется из названия, образованного из двух слов, обозначающих выполнение им операций:
- модуляции;
- демодуляции.
Модем работает с аналоговыми величинами:
- преобразовывает их в цифровые сигналы при отправке по телефонной линии;
- или расшифровывает (демодулирует) цифру обратно на приемном конце, возвращая в начальную форму.
Обозначение ADSL используется для модема, работающего на «ассиметричной цифровой линии», когда передача информации в одну сторону идет быстрее. За счет этого технического приема значительно повышается скорость обмена сигналами для интернет.
В моей схеме модем ADSL использовался для связи по кабелю, который называют патч-кордом. Он предназначен для передачи информации на компьютер и обеспечения работы приставки интерактивного телевидения.
На концах кабеля оборудован разъем RJ-45.
Особенности подключения телевизора
Объясняю на примере аналоговой модели с кинескопом, которые еще широко распространены у населения и продолжают массово эксплуатироваться. В моем случае это минский «Горизонт» с приставкой.
Телевизионный сигнал поступает на антенный вход через кабельный разъем «Тюльпан» от приставки. Он расположен на передней части телеприемника снизу, обозначен цветами: желтым, белым, красным.

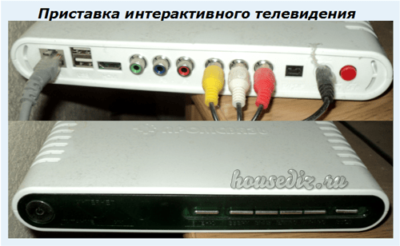

Приставка интерактивного телевидения
Обратный конец антенного кабеля включен на ее выводы с противоположной стороны корпуса.
Кабели между приставкой и телевизором, а также до модема короткие. Мне пришлось все это оборудование располагать совсем рядом на столике, что не очень удобно. Делаю вывод, что такая конструкция недостаточно продумана для пользователей.
Приставка интерактивного телевидения, как и телевизор, нормально работает от пульта дистанционного управления.
Особенности подключения телефонов
Радиотелефон
Он выбран основным аппаратом для ведения обычных разговоров.
Зарядка его аккумуляторов происходит при установке трубки на базу, стационарно расположенной на подоконнике. Во всех остальных случаях ее можно размещать в любом месте квартиры. Как эксперимент, проверял ее работу на улице, удаляясь на расстояние до 100 метров и поднимаясь на крышу здания для регулировки антенны. Связь была нормальной.
Подключение базы радиотелефона к кабельной линии связи осуществляется через сплиттер.
Старый дисковый аппарат
Им я пользуюсь в качестве резервного устройства связи. В интернете можно найти информацию, что одновременное использование двух телефонов может ухудшить качество разговора. Чтобы избежать этого явления подключил их как параллельные линии, но дисковый аппарат — через выключатели.
Иногда все же случаются перебои с электроснабжением. Когда пропадает электричество можно воспользоваться резервным дисковым аппаратом для ведения разговора или вызова экстренных служб. В остальных случаях такой телефон практически не нужен, отключен.
О схеме питания цепей 220 вольт
Все современное оборудование связи запитано от бытовой электрической сети. Каждому устройству необходима индивидуальная розетка. Этот вопрос до начала проведения ремонта и реконструкции схемы домашней проводки пришлось решать с помощью удлинителей.
Мощность потребления каждого блока составляет несколько ватт. Поэтому суммарная величина нагрузки весьма незначительна: она не создает нагрев проводов и коммутационных устройств. Ее выбор не должен вызвать затруднений, вполне подойдет любая конструкция, хотя декоративный вид и интерьер комнаты нарушается.
Но в моем случае все это нагромождение проводов и розеток скрыто за тумбочкой для телевизора, а доступ к ним ограничен. Для стационарного подключения все же рекомендую использовать розеточный блок, располагая его на стене.
На фото показаны блоки питания радиотелефона (отдельная конструкция), а также модема и интерактивной приставки. Розетка подключения телевизора расположена в другом месте на стене комнаты.
Схема подключения по Wi-Fi
Модем ADSL имеет встроенный приёмопередатчик сигналов по радиоканалу на полосе частоты 2,4 ГГц. Беспроводная сеть интернет создается с запасом дальности действия до 100 метров и больше. Этого вполне достаточно для обычной квартиры и частного дома даже с учетом ослабления мощности излучения строительными конструкциями здания или другими помехами.
Благодаря сети по Wi-Fi удобно работать в интернете с любой точки квартиры, пользоваться ноутбуком, планшетом, смартфоном. Но для этого необходимо их «привязать» к модему, выполнив определенные регулировки.
Настройки оборудования
Приставка интерактивного телевидения начинает работать сразу в подключенной схеме, особой наладки на требует.
Работу начинают с ввода данных в модем по патч-корду от компьютера. Этот процесс хорошо показан в видеоролике Inter-komp «Как настроить модем Промсвязь М 200А в режиме роутер».
Затем необходимо выполнить настройки мобильного оборудования. Они для каждого устройства индивидуальны, но содержат много общих черт, подробно изложены в руководстве по эксплуатации. Описывать здесь их не вижу смысла.
Скорость интернет, замеренная в один из дней проверки при работе компьютера по телефонной линии, представлена на скриншоте.
Если у вас возникли вопросы по информации статьи, то можете задавать их в комментариях.
